日常做运动器材类结构建模时,高尔夫球是很典型的曲面练习案例,很多新手刚接触阵列、曲面切除命令时都会拿它练手,但真要做符合实际运动性能的结构,远不是画个球挖一堆坑那么简单。先从实际应用场景说,这类球体核心使用场景是高尔夫运动全流程,不管是练习场的训练用球,还是正式赛事的比赛用球,结构设计的核心目标都是优化飞行轨迹、提升击打后的飞行距离,同时保证落地后的滚动稳定性,很多人不知道的是,职业赛事对球体的重量、直径、对称度都有明确的规则要求,建模时的尺寸偏差如果超过阈值,做出来的产品根本无法通过赛事合规检测。
从功能特性上拆解,球面均匀分布的凹坑是整个结构的核心,很多人以为凹坑是为了减重,其实完全不是——实心高尔夫球的重量有严格标准,凹坑的核心作用是优化空气动力学表现:当球体被击打后高速飞出时,光滑球面的边界层气流会更早发生分离,在球体尾部形成大范围的湍流尾迹,压差阻力会占到总阻力的七成以上;而合理设计的凹坑可以让边界层气流变成湍流,延迟气流分离点,把尾部尾迹的范围缩小近一半,直接降低压差阻力,同时还能提升球体的升力表现,让飞行距离比光滑球面提升30%左右。另外凹坑的排布不能是简单的矩形阵列,必须保证整个球面的凹坑分布完全对称,不然球体飞行时会因为各面气流受力不均出现侧偏,直接影响击球精度。
设计思路上,首先要确定基础球体的尺寸基准,正式比赛用球的直径不能小于42.67mm,重量控制在45.93g以内,建模时先以这个尺寸做基础球体,之后要确定凹坑的参数:常规凹坑是直径3-5mm的球面凹坑,深度在0.2-0.5mm之间,凹坑的总数量一般在300-500个区间,不同品牌的球会调整凹坑的大小、深度、排布来匹配不同的击打需求,比如面向远距离需求的球会用更深、边缘更锐利的凹坑,面向控球需求的球会用更浅、排布更密的小凹坑。排布的时候不能直接用线性阵列,要用到球面填充阵列或者几何阵列,先在球面上划分对称的球面多边形区域,每个区域内排布对应数量的凹坑,保证整个球体绕任意过球心的轴旋转一定角度后,凹坑的分布都能完全重合,避免出现动平衡问题。另外要注意凹坑和球面的过渡圆角,不能出现尖锐的棱边,不然不仅会影响气流表现,还会在击打时出现应力集中,导致球体表层过早磨损。
从安装边界和适配性来说,这个球体结构不需要额外的安装结构,本身是独立的运动器材,但建模时要考虑和周边配套设备的适配:比如和高尔夫球杆杆面的接触匹配,凹坑的深度不能过深,不然杆面击打时会出现额外的摩擦偏转;和高尔夫球洞的尺寸匹配,球洞直径是108mm,球体直径必须严格控制在公差范围内,避免出现卡洞或者进球判定偏差;还有和练习场发球机、捡球器的适配,球体的圆度公差要控制在0.1mm以内,不然发球机的输送轮会出现卡球、发球方向偏移的问题。另外做结构设计时还要考虑内部结构的匹配,现在的高尔夫球大多是多层结构,表层是耐磨的合成材料,内层是不同硬度的弹性核心,表层凹坑的深度不能超过表层材料的厚度,不然加工时会破坏内层结构,影响球体的弹性表现。

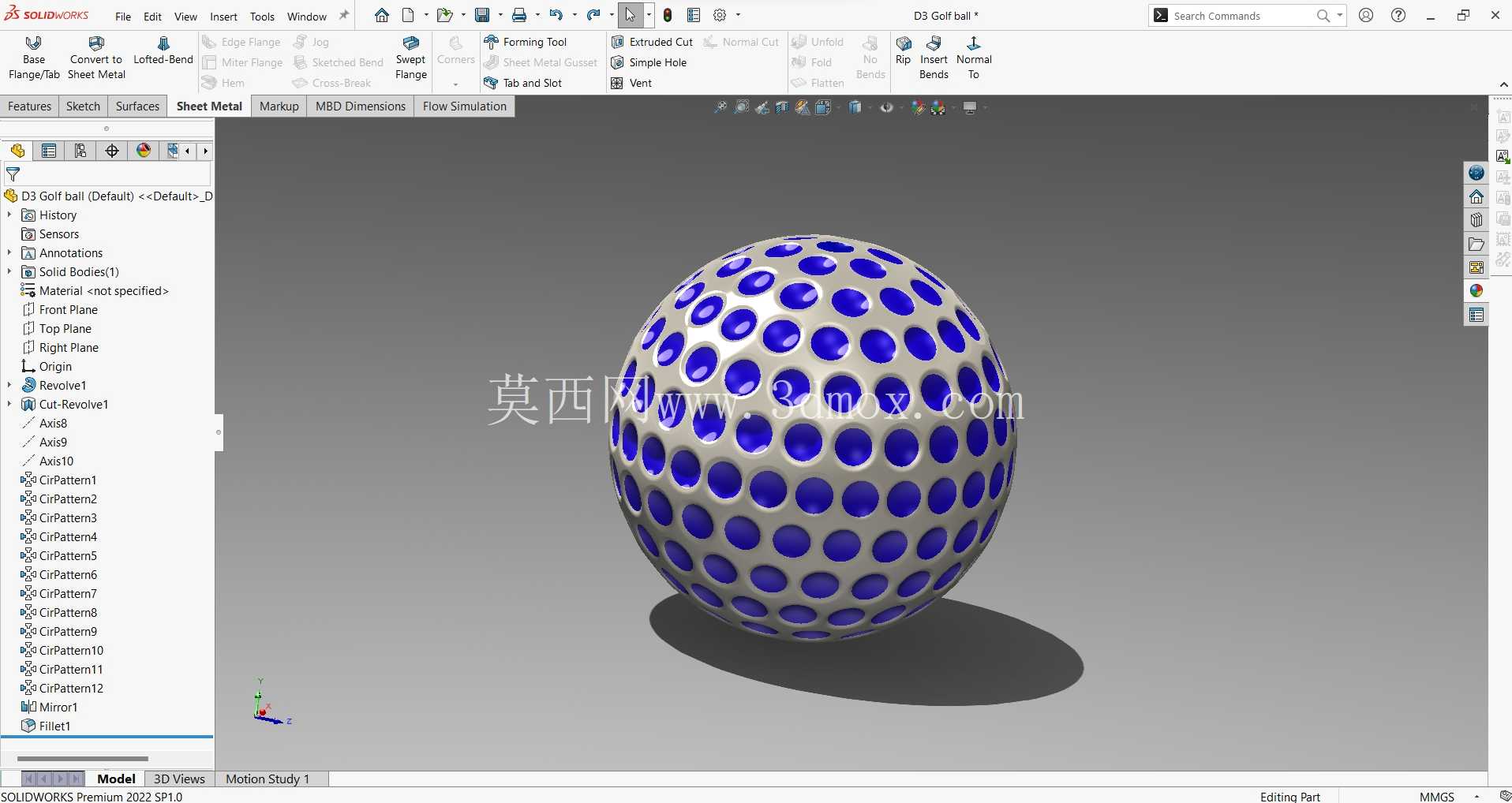

很多新手建模时容易犯的错误是把凹坑做成等直径的圆柱孔,或者凹坑的法向没有对准球心,这样做出来的模型不仅外观不对,实际做流体仿真的时候阻力系数会和真实产品差很多,正确的做法是每个凹坑的旋转轴都必须穿过球心,凹坑的曲面是和基础球体同轴的小球面切除形成的,这样才能保证每个凹坑的边缘和大球面是平滑过渡的。另外做结构校验的时候,要做动平衡仿真,把球体绕不同的轴做高速旋转测试,看是否存在质量偏心,如果凹坑排布不对称,就会出现明显的动不平衡,实际飞行时就会出现弧线偏移,根本达不到使用要求。还有表层的壁厚要均匀,因为高尔夫球是通过注塑或者模压成型的,壁厚不均会导致成型时出现缩痕、内应力,击打时容易出现开裂,所以在做凹坑切除的时候,要保证切除后剩余的表层壁厚偏差不超过0.05mm,保证成型工艺性。
