电力变压器用金属板材卡扣固定结构件

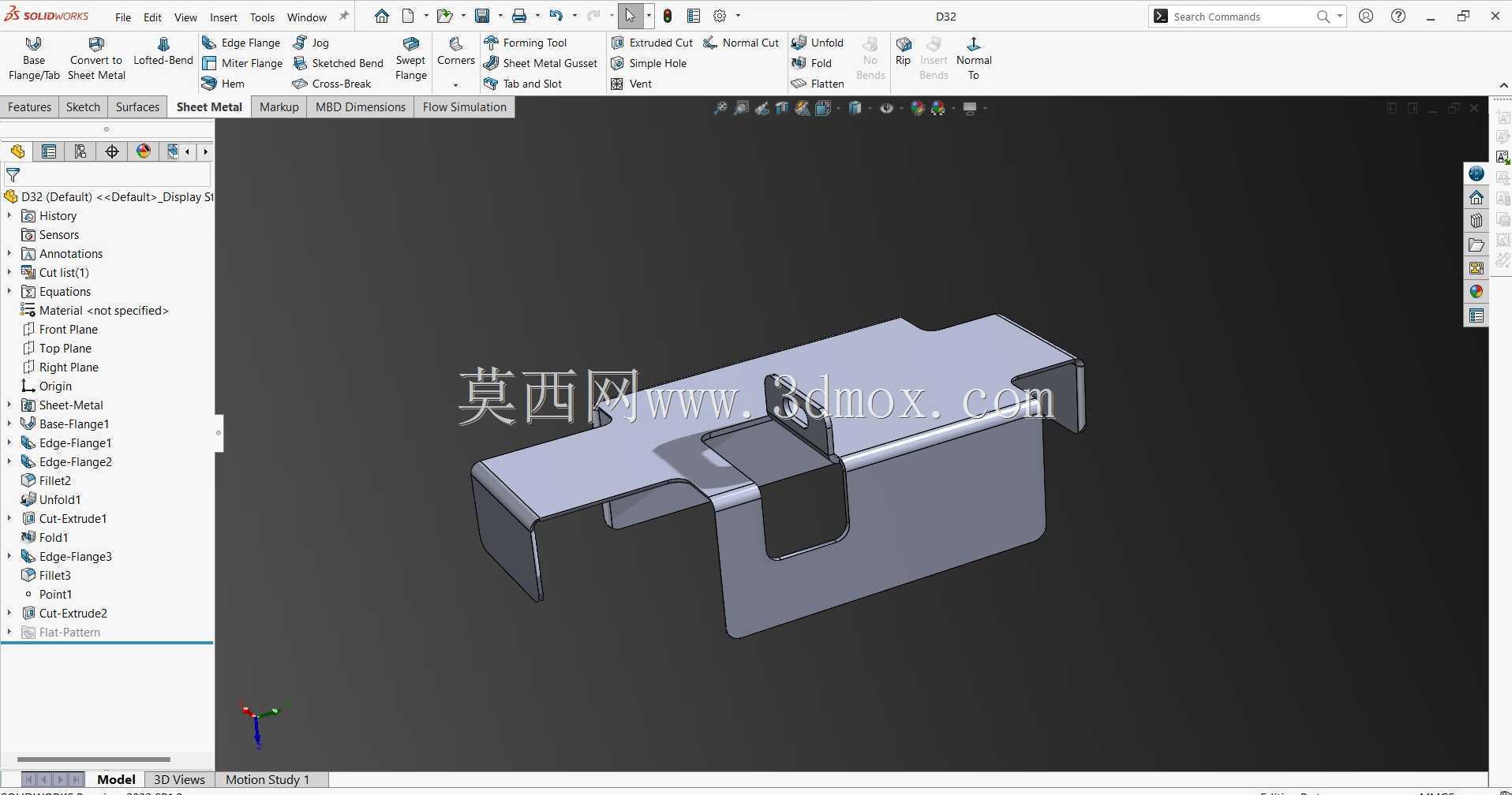

　　这款钣金结构件主要应用于电力变压器内部层叠构件的快速卡接固定场景，在中小型油浸式、干式变压器的铁芯叠片压紧、绕组端部绝缘件定位、外壳内部附件安装等工序中，这类卡扣件可以替代传统的螺栓紧固方案，减少装配过程中的钻孔、攻丝操作，大幅提升变压器整机组装的流水线作业效率。从实际使用工况来看，该构件需要长期承受变压器运行过程中的微幅振动，同时要适配硅钢片、绝缘纸板等不同材质构件的夹持厚度公差，因此在结构设计上做了多处针对性的细节处理。整体采用单张冷轧钢板经冲压、折弯一体成型，没有额外的焊接或拼接工序，既保证了构件本身的结构强度一致性，也避免了焊接应力带来的形变问题，适配大批量冲压生产的工艺要求，单件生产节拍可以控制在数秒内，

　　材料利用率也能维持在较高水平。设计阶段首先考虑的是安装操作的便捷性，两侧向下弯折的卡脚带有微小的外张预变形角度，装配时对准安装位的卡槽下压即可完成锁定，不需要额外的紧固件或工具，单人即可完成操作，在变压器内部狭窄的装配空间里，这种免工具安装的特性可以大幅降低作业难度，减少工人在狭小腔体内的操作时间。中间位置的方形避让槽是设计的核心细节之一，这个槽位刚好可以卡入相邻构件的定位凸台，既可以限制卡扣件本身沿板材长度方向的窜动，也能为被固定的构件提供横向定位，避免变压器运行过程中因振动导致构件移位，影响绝缘间隙或铁芯压紧力。卡脚的弯折半径做了严格控制，既不会因为弯折半径过小导致板材弯折处出现应力集中、长期使用后断裂，

　　也不会因为半径过大导致卡接量不足、出现松脱问题。从安装边界来看，该构件的整体厚度适配常规1.2-1.5mm厚度的冷轧钢板冲压工艺，展开尺寸控制在常规冲床的单次冲压行程范围内，不需要额外的大型冲压设备即可生产。构件的顶面为平面结构，可以直接贴合被固定构件的表面，接触面积经过计算，在保证足够压紧力的同时，不会因为压强过大损伤绝缘纸板这类相对软质的被固定件表面。两侧卡脚的内间距尺寸经过公差匹配设计，可以适配卡槽宽度±0.2mm的加工误差，降低了与之配合的构件的加工精度要求，减少整体生产的成本投入。在实际的变压器装配场景中，这类卡扣件通常会沿铁芯叠片的边缘间隔布置，每间隔一定距离设置一个，配合端部的压紧框架，保证硅钢片叠装后的整体紧实度，

　　减少变压器运行时的铁芯噪音。同时在绕组的端部绝缘固定场景中，这类卡扣可以快速将绝缘端圈固定在绕组支架上，替代传统的胶粘或绑带固定方式，提升固定结构的可靠性，也方便后期的检修拆解，只需要用简单的工具撬动卡脚即可完成拆卸，不会破坏周边的构件。设计过程中还充分考虑了材料的利用率，构件的展开外形为近似矩形，排样时可以采用交错排样的方式，减少冲压过程中的边角料浪费，同时折弯工序的顺序经过优化，先冲切中间的避让槽和外形轮廓，再进行两侧卡脚的折弯，最后完成顶部定位凸边的弯折，全程不需要二次装夹，保证了各个形位公差的一致性，量产时的尺寸稳定性可以得到很好的控制。构件表面不需要额外的镀层处理，在变压器内部的油浸环境中，冷轧钢板本身即可适配使用工况，如果是应用在干式变压器的场景，也可以根据需求增加镀锌或喷塑处理，提升防锈能力。
