铰接式连接固定支座结构设计

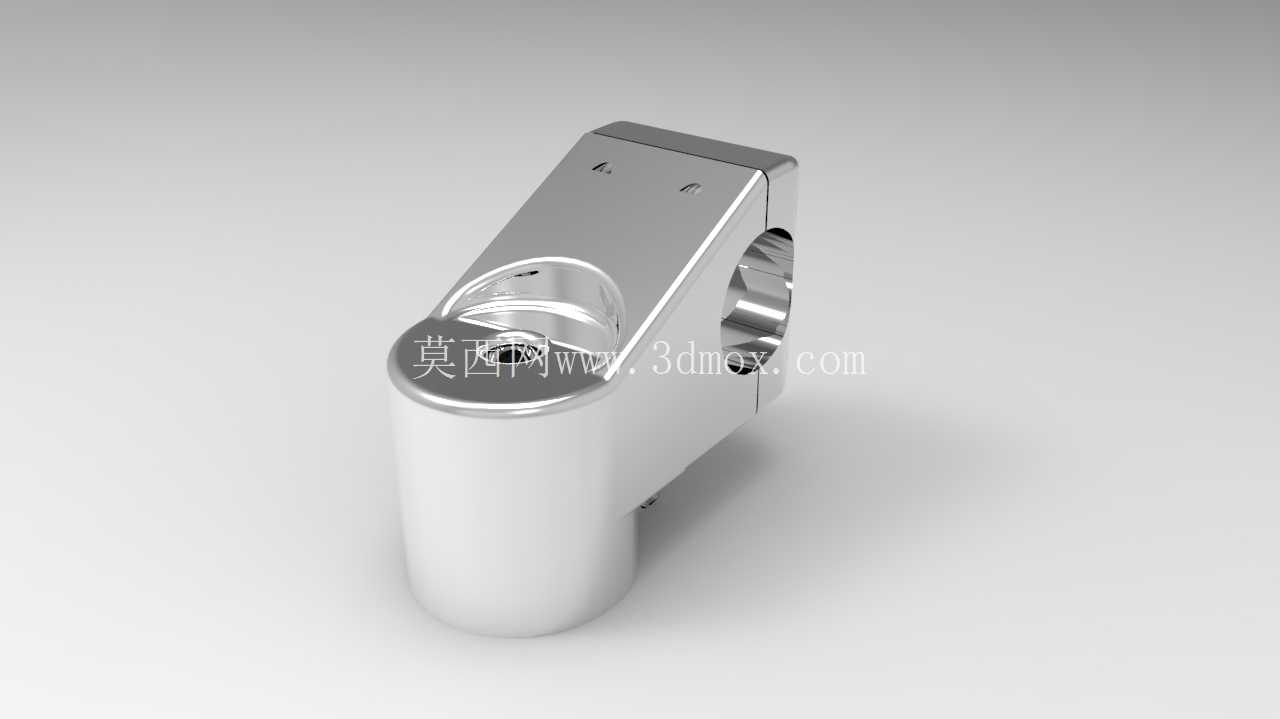

　　夹装固定段的端面设置了两个对称的沉头安装孔，安装时可通过内六角螺栓将该支座固定在安装基准面上，沉孔结构可保证螺栓安装后端面不突出，避免与相邻运动构件产生干涉，夹装段的贴合面做了平面度公差约束，安装后能与基准面实现紧密贴合，减少连接松动的风险。铰接回转段的通孔为高精度配合面，可与配套的铰接销轴形成间隙配合，通孔的内壁粗糙度要求控制在Ra1.6以内，保证销轴转动时的顺滑度，同时减少长期转动带来的磨损量，延长构件的使用寿命。回转段的端面与通孔保持严格的垂直度公差，避免销轴安装后出现偏载，导致转动卡滞或者局部磨损加剧的问题。这类铰接式连接固定支座，常应用在需要实现小角度相对转动的机械传动、工装夹具、轻型连杆机构场景中，作为两个构件之间的连接枢纽，既承担径向与轴向的载荷传递，又能预留设定范围内的转动自由度，避免刚性连接在设备运行过程中因装配误差、受力形变产生的应力集中问题。从结构上看，该构件分为两个功能区段，一侧为带安装孔的夹装固定段，另一侧为带同轴通孔的铰接回转段，两个区段通过一体化的过渡筋位连接，整体采用实心结构设计，在载荷传递路径上做了连续的壁厚过渡，没有出现突变的直角结构，能有效降低交变载荷下的应力集中系数。

　　过渡连接区域的筋位设计做了圆弧过渡处理，在夹装段与回转段的衔接位置，根据有限元受力分析的结果调整了壁厚分布，在受拉应力较大的区域适当增加了壁厚，在应力水平较低的区域做了适度的材料去除，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件的自身重量，减少运动过程中的惯性负载。从安装边界来看，该支座的夹装段两个安装孔的中心距为固定值，安装时需要在基准面上对应位置加工匹配的螺纹孔或者光孔，铰接段的通孔轴线与夹装段安装面的平行度公差有明确要求，安装时需要保证销轴的轴线与预设的转动轴线重合，避免出现附加的扭转力矩。

　　在实际应用场景中，这类支座常作为轻型连杆机构的端部铰接点，比如自动化设备的门体开合铰链、工装夹具的压紧臂铰接座、小型输送设备的导向杆连接座等，在这些场景中，支座需要承受连杆传递的径向拉力、压力以及转动过程中的小幅冲击载荷，因此结构设计时在铰接孔的外侧做了加厚的凸台结构，提升孔位的抗挤压能力，避免长期受力后孔位出现变形失圆。整个构件的外形没有多余的装饰结构，所有的曲面与平面都服务于功能需求，外轮廓的棱边都做了小尺寸的倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能减少热处理过程中的应力集中，降低构件开裂的风险。

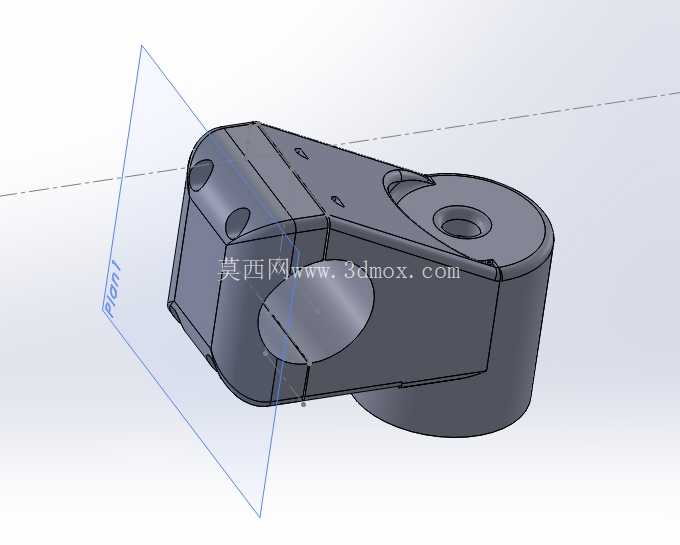

　　在建模过程中，优先以安装基准面作为第一草图基准，先绘制夹装段的端面轮廓，通过拉伸生成夹装段的基础实体，再以垂直于安装面的基准面绘制铰接段的截面轮廓，拉伸生成回转段实体，之后通过合并实体、添加圆角、切除安装孔与铰接孔的步骤完成整体建模，建模过程中所有的特征尺寸都关联到全局参数，后续如果需要调整安装孔距、铰接孔直径、整体高度等参数，只需要修改对应全局参数即可完成模型更新，能有效提升后续变型设计的效率。针对不同的应用载荷场景，可通过调整铰接段的壁厚、安装孔的直径、过渡筋的厚度来适配不同的额定载荷要求，比如在承受较大冲击载荷的场景中，可适当加大铰接段的外径，增加孔位的接触面积，降低接触面的压应力；在对重量有严格要求的场景中，可在非主要受力区域设置减重腔，在保证强度的前提下降低整体重量。
