20英寸自行车前挡泥板结构设计

日常通勤、休闲骑行场景里，前轮挡泥板是直接影响骑行体验的外露部件，尤其在湿滑铺装路面、积水路段骑行时，前轮高速转动带起的泥水会沿轮缘切线方向甩向骑行者前侧衣物、车把操控区域，甚至飞溅到前车骑行者背部，这款适配20英寸轮组的前挡泥板，就是针对小轮径代步自行车的使用场景做的结构适配。

从功能实现逻辑来看，这款挡泥板的弧形主体完全贴合20英寸轮组的外轮廓曲率，弧面覆盖范围从轮组前侧切线位置延伸至轮组上方偏后区域，刚好能完整拦截轮组转动时带起的所有向上、向前飞溅的泥水，不会出现防护缺口。主体板材采用等厚弧形结构，边缘做了内卷收边处理，既避免薄板材边缘锐边划伤装配人员或骑行者，也能提升弧面整体的抗形变能力，遇到路面飞溅的小石子撞击、轻微剐蹭时不会出现局部凹陷变形。

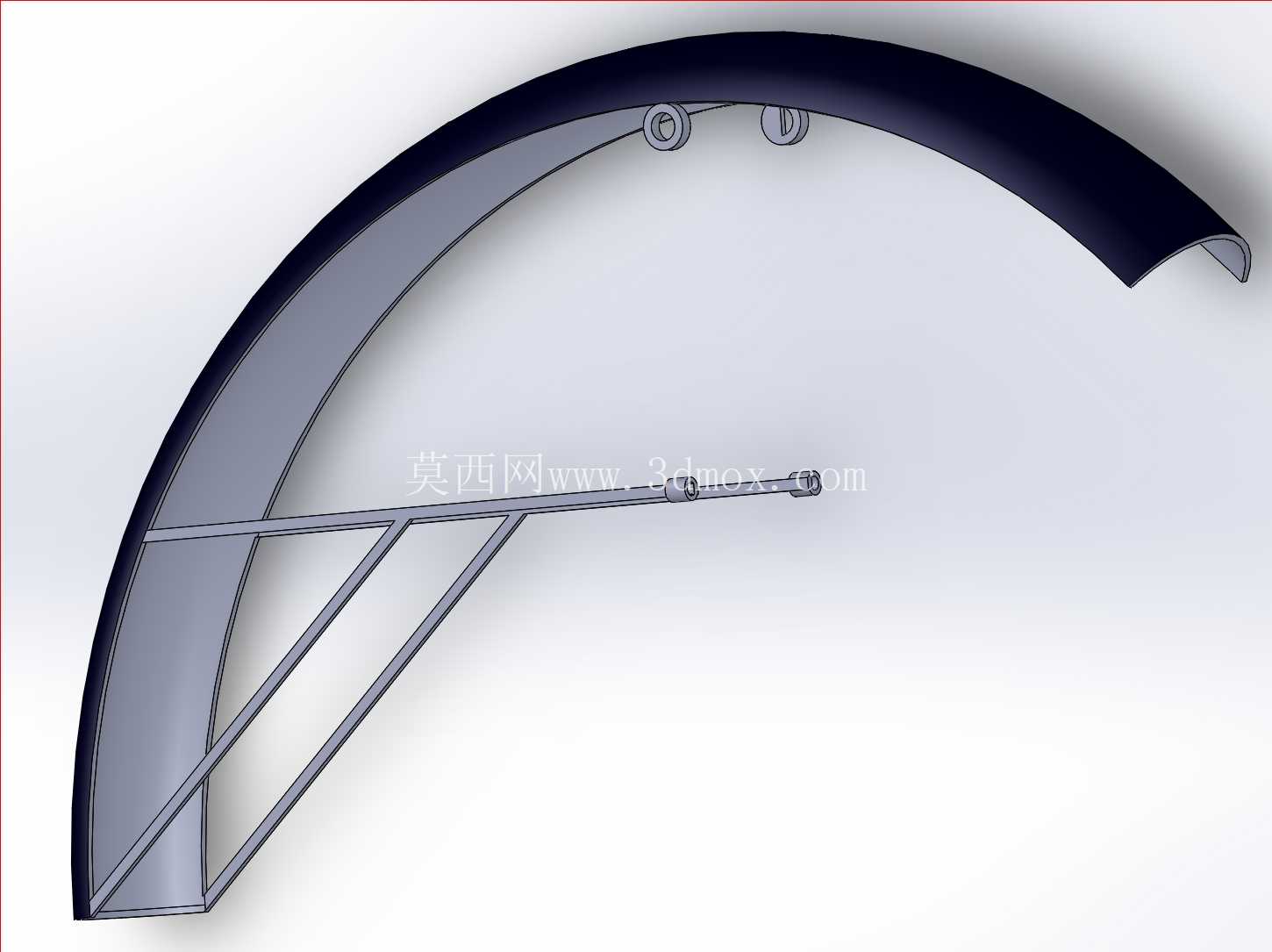

设计过程中首先要确认的就是安装边界尺寸，20英寸轮组的轮胎外径通常在406mm轮径基础上叠加轮胎厚度，整体外圆直径控制在450mm左右，挡泥板内弧面与轮胎外圆的间隙全程保持在15-20mm区间，这个间隙既不会因为轮胎充气形变、骑行时轮组小幅跳动出现剐蹭轮胎的问题，也不会因为间隙过大导致泥水从缝隙中溢出失去防护效果。挡泥板的安装支臂采用三角桁架式结构，从主体内侧延伸至前叉安装位，两根斜向支撑筋搭配横向连接筋，形成稳定的三角形受力结构，相比单根直臂支撑的结构，抗颠簸震动的能力提升明显，遇到连续颠簸路面时不会出现支臂抖动、挡泥板移位的问题。支臂末端的安装孔位完全匹配常规小轮径自行车前叉的预留安装座，孔位做了沉台设计，装配后螺栓头不会突出支臂表面，避免剐蹭周边线缆或者骑行者衣物。

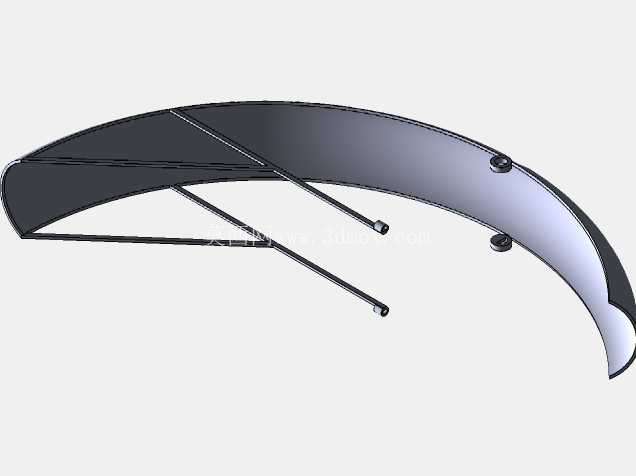

挡泥板主体顶部设置了两个对称的安装吊耳，吊耳与主体采用一体化结构设计，吊耳的孔位中心与轮组中心的连线保持垂直，装配时可以通过吊耳将挡泥板上部与前叉肩盖位置固定，配合支臂末端的两点固定，形成三点稳定支撑结构，哪怕长时间在颠簸路面骑行，挡泥板也不会出现松动偏转。弧面主体的尾部做了小幅收窄的导水沿设计，被拦截的泥水会顺着弧面流向尾部导水沿，最终沿导水沿垂直滴落至地面，不会顺着挡泥板两侧流到车架或者辐条上。

从实际装配适配性来看，这款挡泥板不需要对原车前叉做任何改装，只要是标准规格的20英寸轮组自行车，不管是通勤代步车、折叠车还是小轮径休闲车，都可以直接对应孔位安装，装配时只需要调整好挡泥板与轮胎的间隙，拧紧固定螺栓即可，不需要额外制作转接件。结构设计时也充分考虑了不同轮胎宽度的适配性，挡泥板的内弧宽度覆盖了从1.5英寸到2.125英寸的常用20英寸自行车轮胎宽度，更换不同规格轮胎时不需要同步更换挡泥板。日常使用过程中，弧形光滑表面不容易积存泥污，雨天骑行后只需要用清水冲洗即可清理干净，外露的安装螺栓都做了防锈处理，长期在潮湿环境下使用也不会出现锈迹流挂污染车架的问题。支臂的结构强度经过校核，在承受常规骑行震动、轻微外力碰撞时不会出现断裂变形，整体结构没有多余的复杂造型，在保证防护功能、结构强度的前提下尽可能控制了整体重量，不会给车头增加过多额外负重，影响骑行时的操控灵活性。
