20毫米宽Gummie滑轮一体式吊架安装座

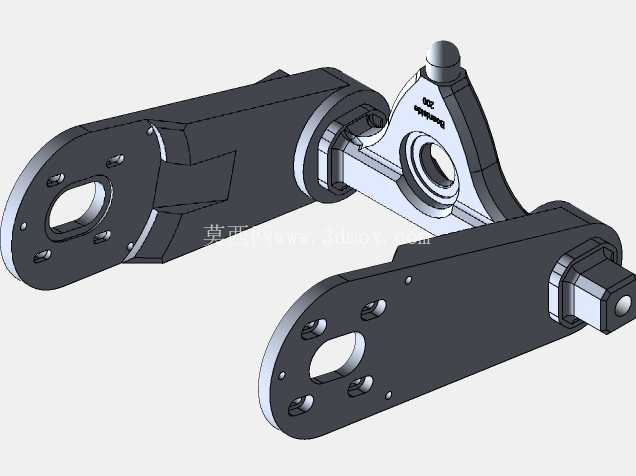

该一体式吊架安装座是针对长板轮组传动系统开发的专用连接构件，核心适配20毫米宽度的Gummie滑轮与42齿SuperStar Gummie滑轮，在电动长板、陆地冲浪板等个人代步轮组的传动布局中承担滑轮定位、张紧调节与机架连接的核心作用，区别于分体式吊架与安装座的组合结构，一体化成型的设计从根源上消除了多零件拼接带来的装配累计误差，也避免了长期受交变载荷作用下连接螺栓松动导致的轮组偏移问题。

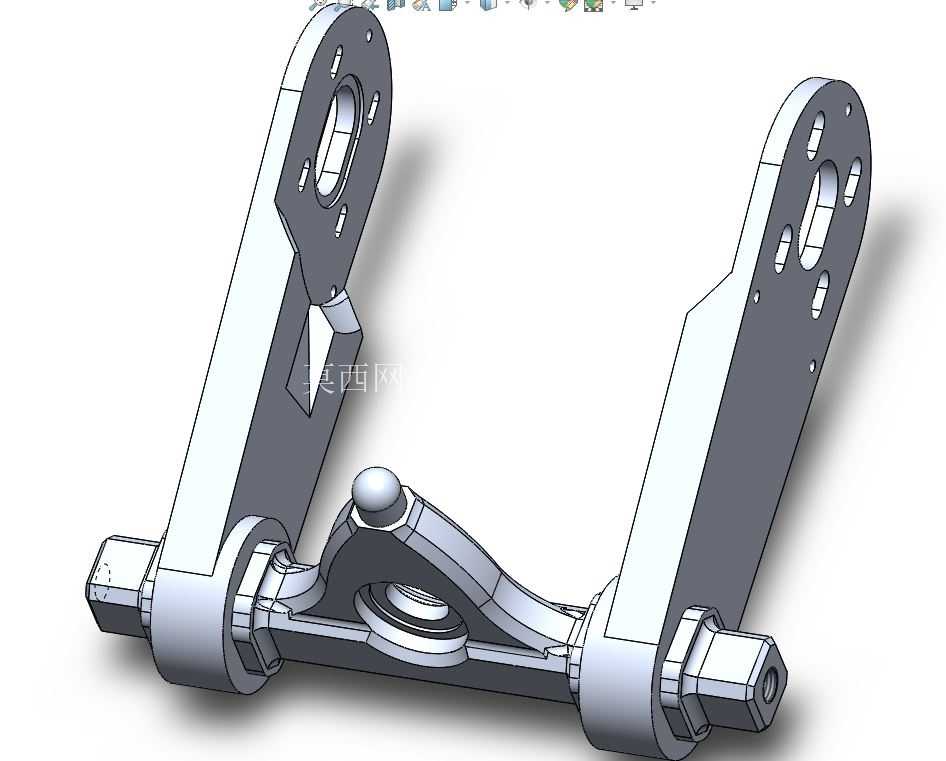

从实际使用场景来看，这类安装座多用于皮带传动的电动轮组系统中，滑轮作为皮带传动的从动导向构件，其安装位置的精度直接决定了皮带的运行张紧度与啮合稳定性，一旦安装座定位偏差，轻则出现皮带跳齿、传动异响，重则导致皮带过早磨损断裂、传动效率骤降。该构件在设计时充分考虑了轮组的角度调节需求，基准0度状态下可实现40度范围内的角度调整，同时预留了最大角度调节的冗余空间，能够适配不同桥型、不同轮距的长板支架安装需求，无需额外打磨或加工转接件即可完成装配。

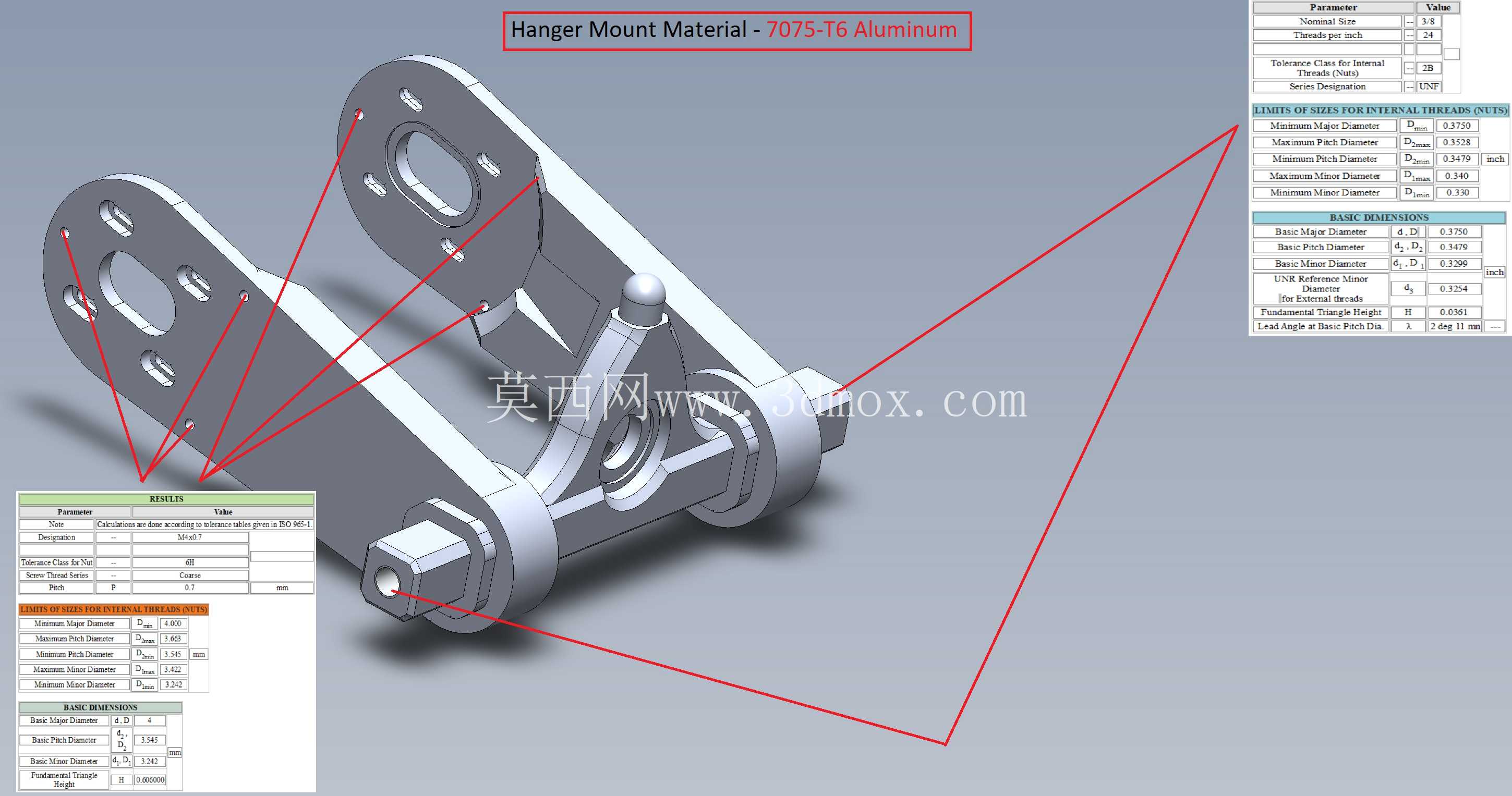

材质选用7075 T6铝合金，这种材料的比强度高、抗疲劳性能优异，在轮组持续受到路面冲击载荷、皮带张紧拉力的交变作用下，不会出现普通铝合金易发生的塑性变形问题，同时材料本身的轻量化特性也不会给轮组增加过多的簧下质量，保证滑行过程中的路感反馈清晰。结构上，安装座与吊架末端的安装间距设定为18毫米，这个尺寸是经过适配20毫米宽Gummie滑轮的实际装配间隙反复校核得出的，既保证滑轮转动时不会与吊架侧壁发生摩擦干涉，又能控制安装座的整体外廓尺寸，避免突出支架过多导致滑行过程中磕碰路面障碍物。

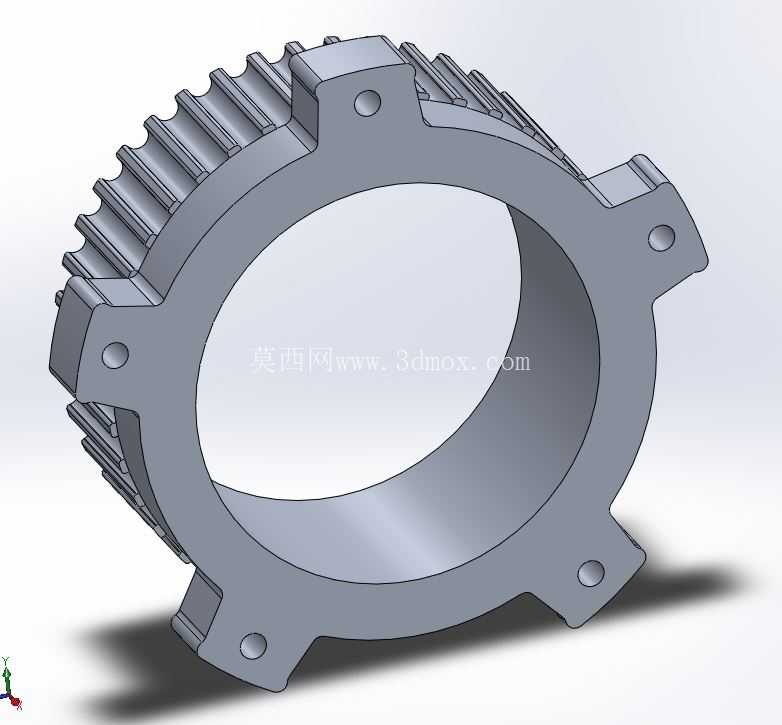

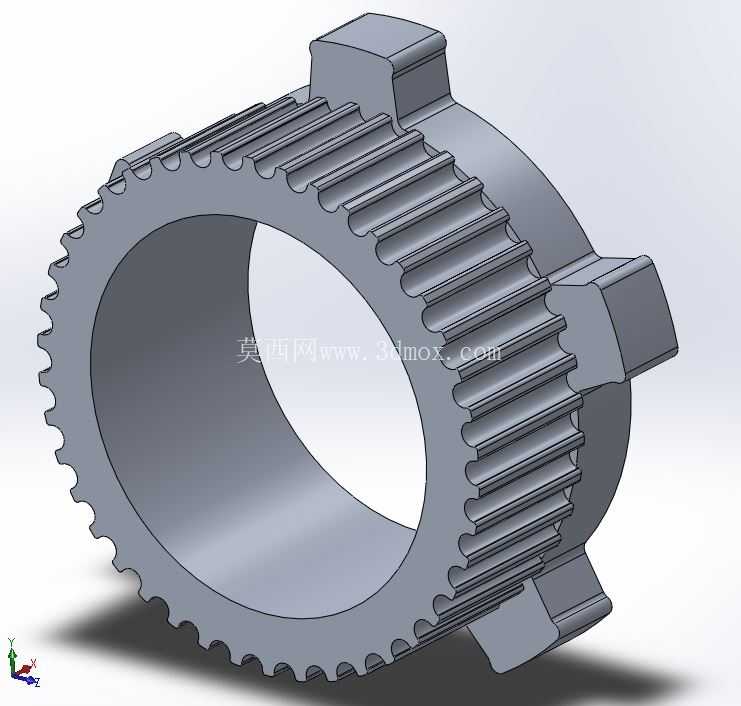

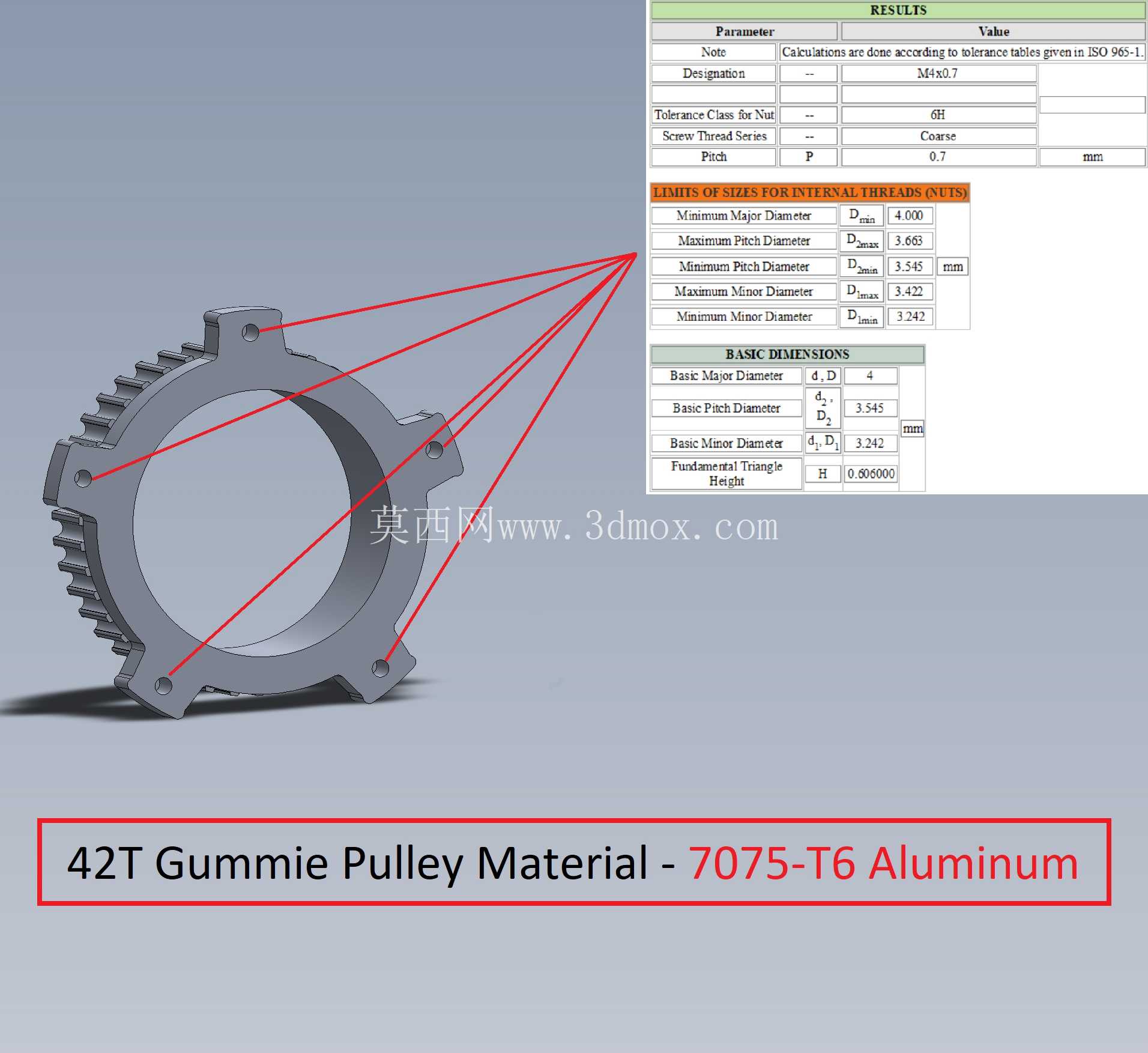

构件主体为环形承托结构，外侧加工有与滑轮齿形匹配的定位卡槽，安装时滑轮可直接卡入环形槽内完成径向定位，四个延伸出来的安装耳上分别加工有光孔，其中三个小孔用于安装电机皮带轮盖，装配时需匹配11-12毫米长度的M4螺栓，螺栓长度的选择经过严格校核，过长会顶触滑轮内部转动结构造成卡滞，过短则会导致连接强度不足，在受冲击时出现连接松脱。环形结构的壁厚经过载荷仿真优化，在皮带最大张紧力的作用下，环形承托面的变形量控制在0.05毫米以内，完全满足滑轮转动时的同轴度要求，不会因为结构变形导致滑轮转动偏心。

在安装边界上，该安装座仅适配对应规格的SuperStar轮系，不可直接套用在其他宽度、其他齿形的滑轮安装场景中，若强行跨规格装配，会出现滑轮与安装座卡槽不匹配、皮带对齐度偏差等问题。角度调节结构采用无档位摩擦限位设计，调节时松开固定螺栓即可转动调整角度，调整到位后锁紧螺栓即可完成固定，相比档位式调节结构，能够实现更精细的角度微调，满足不同使用者对皮带张紧度、轮组倾角的个性化设置需求。整体结构的边角都做了R角过渡处理，既避免了尖锐边角在装配过程中划伤操作人员，也减少了应力集中点，提升构件的抗冲击寿命，在日常滑行遇到小幅度颠簸、起跳落地的冲击载荷时，应力能够顺着R角均匀分散到整个安装座结构上，不会在边角位置出现应力断裂的问题。
