连接器注塑成型模具三维结构设计

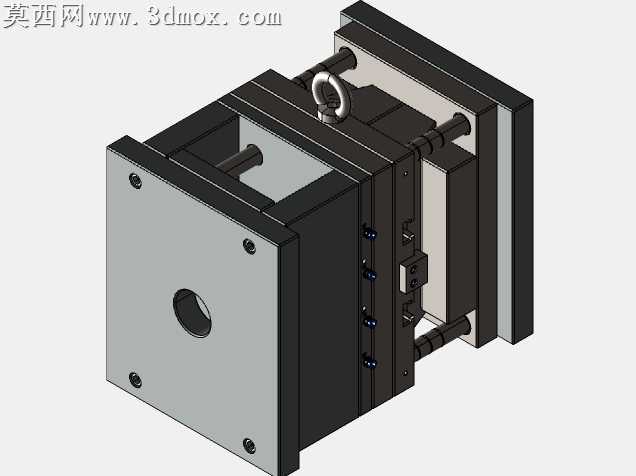

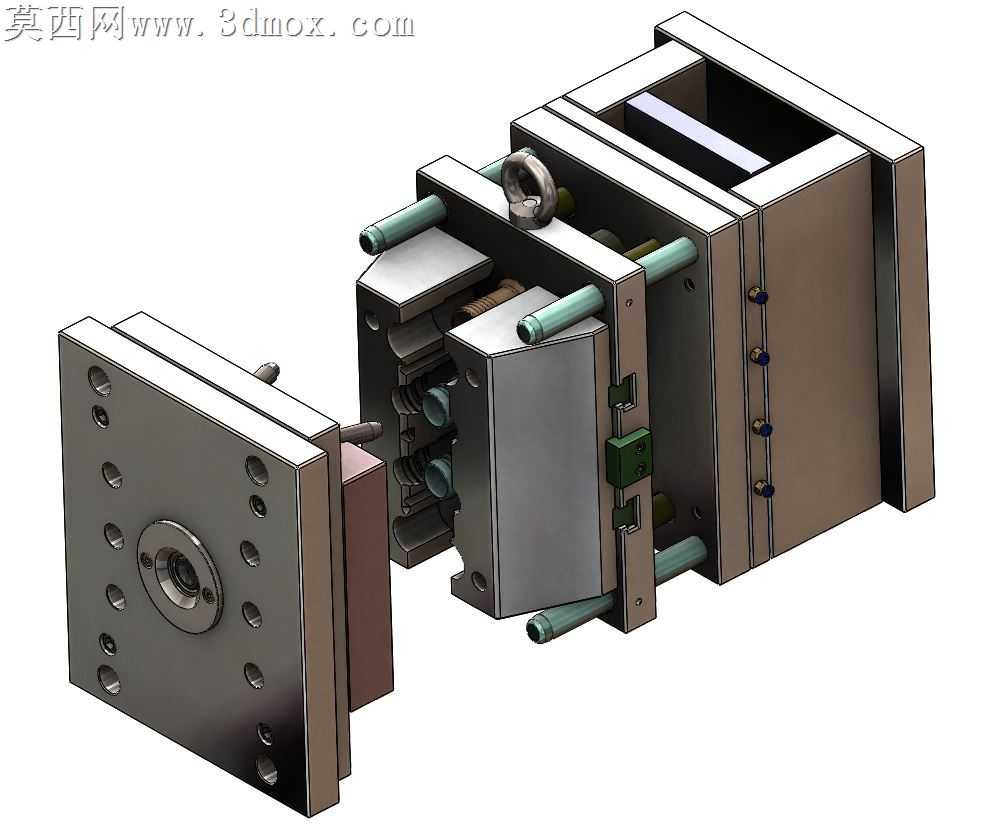

本作品为连接器注塑成型模具的三维设计模型，整体采用标准模架结构搭建，在三维建模过程中严格遵循注塑模具设计规范，对模具各组成部件进行了1:1等比例参数化建模，完整还原了模具从定模侧到动模侧的全部装配结构。模型渲染阶段采用金属质感材质对模架板件、导柱导套、紧固螺丝等金属部件进行材质赋予，还原了钢材的哑光金属质感与加工面的细腻纹理，对模具内部的成型型腔、滑块抽芯机构等核心功能部件做了结构区分展示，通过半透明与实体结合的渲染方式清晰呈现内部装配关系。结构设计上，该模具针对连接器的薄壁多插针结构特点，设置了精准的侧向抽芯机构，配套设计了冷却水路布局，水路沿型腔周边均匀排布，保障注塑过程中模温均匀可控，避免连接器塑件出现翘曲、缺胶等成型缺陷；定模侧设置了定位圈与浇口套结构，匹配标准注塑机的安装定位要求，动模侧设置了顶出机构，包含顶针、复位杆等标准顶出元件，保障开模后塑件能够顺利脱模且不产生顶出变形。设计思路围绕连接器塑件的高精度成型需求展开，从分型面选择开始就优先保证塑件外观无明显分型痕迹，抽芯机构的行程设计充分考虑了连接器侧凹结构的脱模距离，各模板之间的导向定位采用精密导柱导套配合，保障模具合模时的对位精度，避免出现错模导致的塑件尺寸超差问题，整体模型完整呈现了连接器注塑模具从浇注系统、成型部件、导向机构、抽芯机构、冷却系统到顶出系统的全流程设计结构，可用于注塑模具结构学习、模具设计方案参考以及相关成型工艺的模拟验证使用。
