钢管焊接式卡丁车承载底盘骨架结构

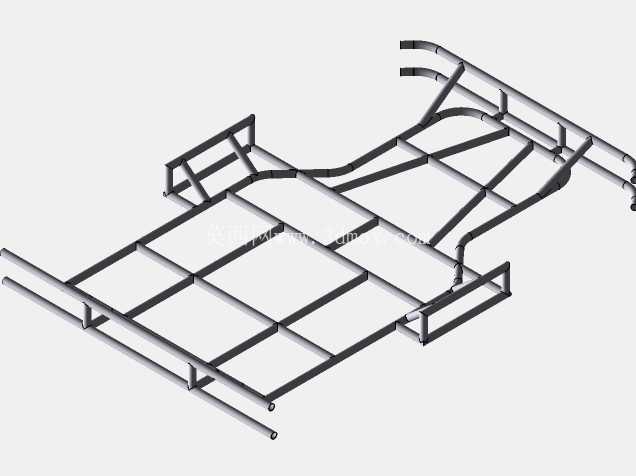

　　该钢管焊接式承载骨架为小型场地卡丁车的核心承载基体，主要适配休闲娱乐场地、青少年卡丁车培训、小型竞速赛事等场景的非道路用卡丁车使用，作为整车所有部件的安装基体，承担动力总成、驾乘人员、转向制动系统的全部载荷传递任务。从结构设计逻辑来看，整体采用等径薄壁钢管弯折后拼焊成型，摒弃了传统冲压焊接式底盘的厚重结构，在保证结构刚度满足使用要求的前提下，尽可能降低整体自重，适配小排量动力单元的动力输出特性，避免无效载荷消耗动力储备。主承载区采用矩形网格排布的横纵梁焊接结构，网格间距经过载荷校核，驾乘人员座椅安装点、动力总成固定点均设置在横纵梁交汇的节点位置，避免在单根梁的悬空段设置安装位，防止局部应力集中导致的焊缝开裂或管材变形。

　　前部延伸的弯折梁结构为前转向机构、前防撞缓冲件预留了安装接口，梁体的弯折弧度经过碰撞受力路径优化，发生正面碰撞时可通过管材的塑性变形吸收部分冲击能量，降低传递到驾乘区域的冲击力。后部延伸的双平行纵梁为后驱动桥、动力单元、后防撞结构提供安装基准，纵梁的间距匹配常规小型卡丁车后轴的安装宽度，无需额外加装转接支架即可完成后轴的固定，减少装配环节的累计误差。两侧的边梁结构一方面作为侧防护的基体，可直接安装侧包围或防撞护板，另一方面为脚踏机构、座椅侧固定点提供安装位置，边梁的高度设置避开了驾乘人员的腿部活动空间，避免操作过程中发生干涉。

　　从安装边界来看，整体骨架的宽度控制在常规单人卡丁车的通用宽度范围内，长度方向预留了前后防撞件的安装余量，安装孔位均采用同轴设计，保证前后轮的安装基准处于同一中心线上，避免出现四轮定位参数偏差导致的行驶跑偏、轮胎异常磨损问题。管材的连接位置全部采用满焊工艺要求，焊接处预留了打磨余量，建模时已经考虑了焊后变形的补偿量，实际生产时无需额外做反变形工装即可保证整体尺寸精度。骨架的底部平面度控制在合理范围内，保证电池、控制器等底部安装部件的贴合度，避免出现安装间隙导致的固定螺栓受力不均。

　　在载荷模拟验证阶段，该结构重点针对垂直满载工况、紧急制动工况、转向侧倾工况做了受力校核，横纵梁的壁厚选择、管径参数均匹配常规休闲卡丁车的载荷上限，可满足长期高频次使用的结构强度要求，不会出现正常使用下的结构变形问题。骨架上部的安装点位全部采用标准化的孔位设计，可适配市面上多数通用的卡丁车改装配件，无需重新打孔即可完成转向机、刹车踏板、座椅、油箱等部件的装配，降低后续改装维护的成本。
