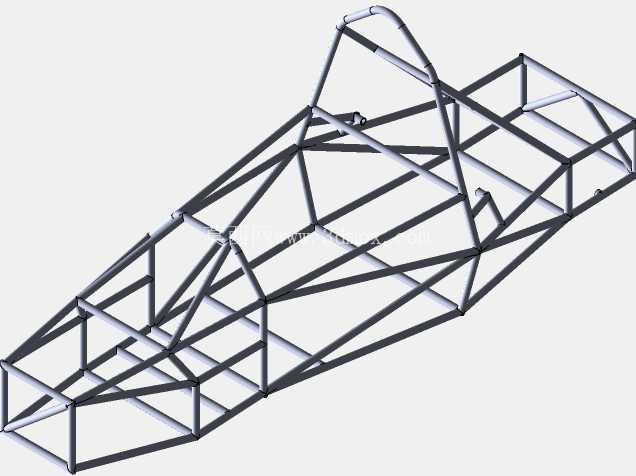

大学生方程式赛车钢管桁架式底盘结构

这套钢管桁架式底盘结构，是面向大学生电动方程式赛事开发的整车承载核心，所有杆件均采用空间拓扑优化排布，完全围绕赛事规则要求与整车动态性能需求设计。从实际赛事应用场景来看，这类桁架底盘需要同时兼顾多维度的性能边界：首先是碰撞安全要求，前部溃缩区的杆件排布经过多轮吸能仿真验证，在正面碰撞时能够按照预设路径逐级溃缩，将传递到驾驶舱的冲击载荷控制在人体耐受阈值内；侧边防撞区域采用了斜向交叉支撑结构，搭配防滚环的闭环加强设计，能够在车辆发生侧翻、侧向碰撞时为驾驶员留出足够的生存空间，避免驾驶舱出现侵入性变形。

从功能特性上看，整个底盘采用圆形薄壁钢管焊接成型，不同区域的杆件根据受力大小匹配了不同壁厚与管径规格：主环、前环等核心承力区域采用大管径厚壁管材，而辅助支撑区域则采用稍薄的管材，在保证整体刚度的前提下尽可能降低整备质量，这对于电动方程式赛车来说至关重要——更低的簧上质量能够直接提升加速响应、弯道操控性与制动效率。底盘的安装边界完全围绕整车总布置展开：前部预留的安装点位对应前悬摇臂、转向机、制动总泵与前防撞缓冲结构的安装，所有安装面的同轴度、平面度公差都在建模阶段做了严格约束，避免后期装配出现干涉；中部驾驶舱区域的轮廓完全按照人机工程要求设计，预留了驾驶员坐姿空间、安全带安装硬点、方向盘与踏板组的调节空间，同时为电池包、电机控制器等高压部件留出了固定安装位，所有高压部件的安装点位都做了局部加强，避免车辆动态行驶中出现振动松脱；后部的桁架结构直接对应后悬、驱动电机、减速器与冷却系统的安装，杆件排布特意避开了传动半轴的运动包络，同时为冷却风道留出了通畅的走风空间。

设计思路上完全摒弃了传统量产车的承载式车身逻辑，采用空间管阵的受力传递路径，让每个杆件都只承受轴向拉压载荷，尽可能减少弯曲力矩带来的材料冗余，这种设计能够让整个底盘的扭转刚度达到极高水平，在弯道极限工况下车架的变形量控制在极小范围内，保证悬架几何参数不会因为车架变形出现偏移，让轮胎始终保持最佳接地角度。整个底盘的焊接节点都做了相贯线切口设计，保证管材之间能够完全贴合焊接，避免出现应力集中的虚焊位置，在建模阶段就对所有节点做了应力集中排查，对高应力区域的节点增加了补片加强设计，避免赛事过程中出现焊缝开裂的问题。

从实际装配的角度来看，这套底盘的所有安装点位都预留了对应的工装定位基准，在生产焊接时可以通过工装夹具保证各个硬点的位置精度，不需要后期反复调校安装位；底盘下部的杆件排布特意做了离地间隙优化，保证在赛道起伏、弯道侧倾时不会出现托底剐蹭，同时底部预留了底板安装的固定点，能够安装复合材料底板来优化整车底部气流，减少行驶升力。不同于普通改装车的钢管车架，这套底盘的每一根杆件的角度、长度都经过多轮动力学仿真迭代，不存在冗余的装饰性杆件，所有结构都直接服务于整车性能与安全要求，能够直接作为方程式赛车整车开发的核心承载基础，适配双叉臂式独立悬架、轮毂电机或中置单电机驱动的布置方案，也可以根据不同的赛事规则要求对局部杆件做快速调整，不需要重新搭建整体框架。
