多规格混凝土用重型钢锚栓三维设计

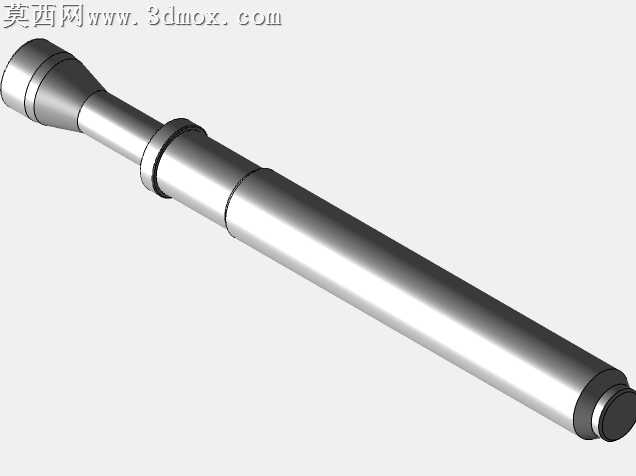

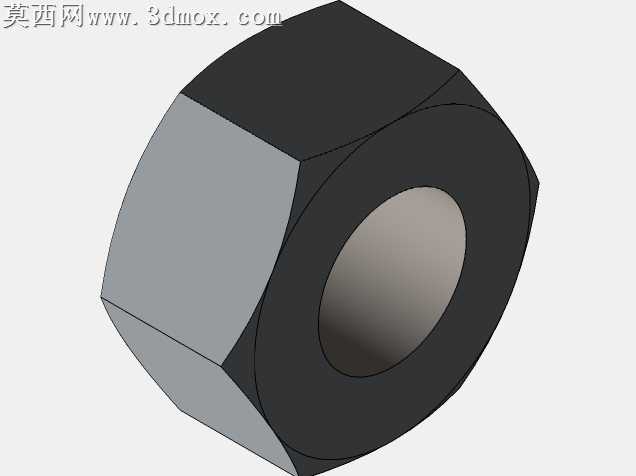

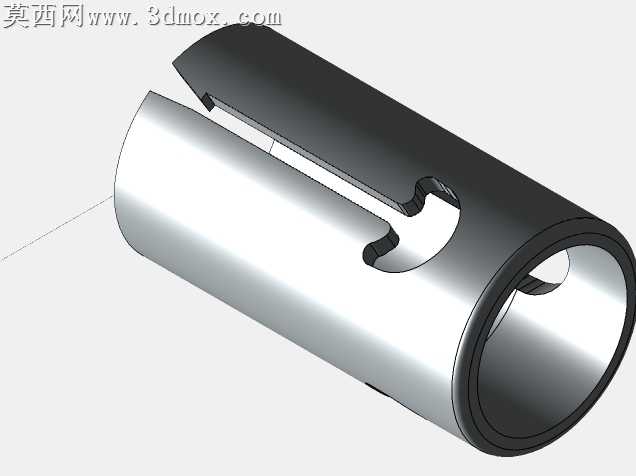

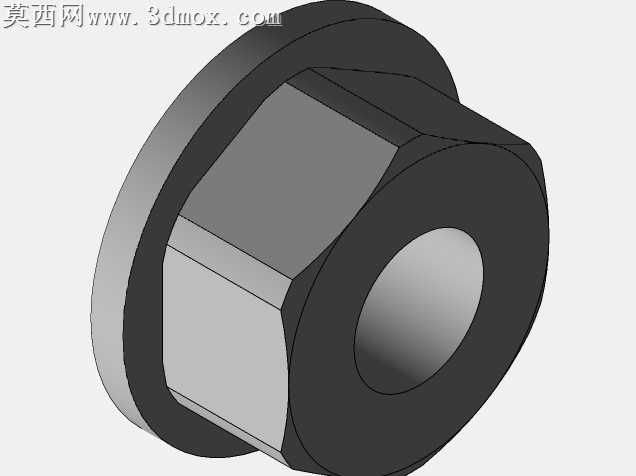

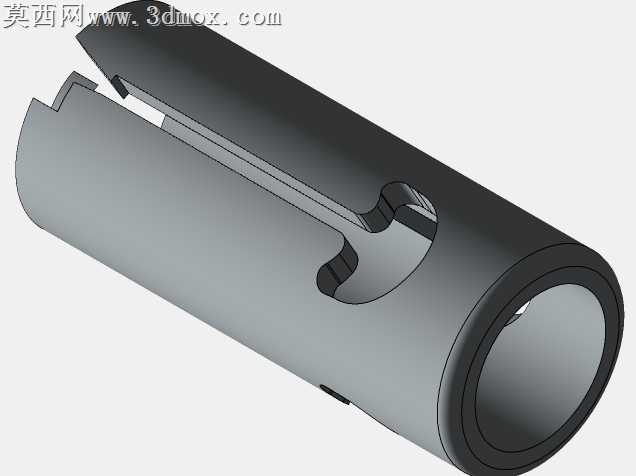

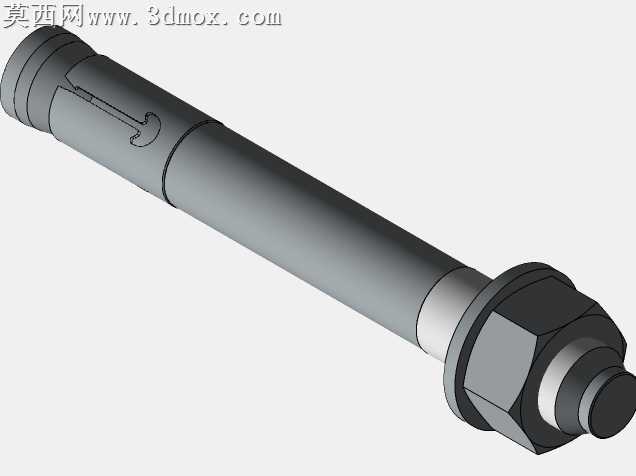

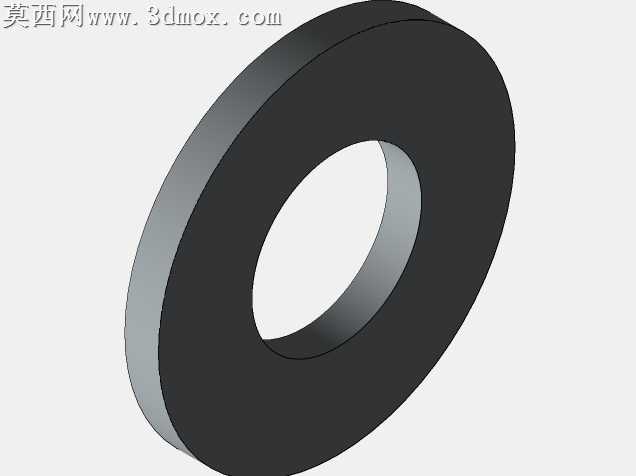

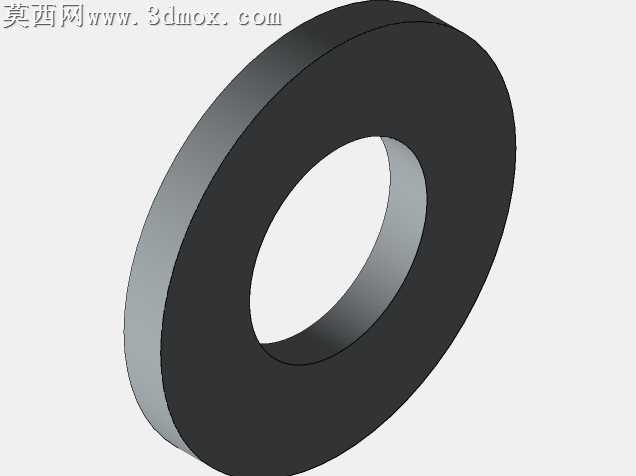

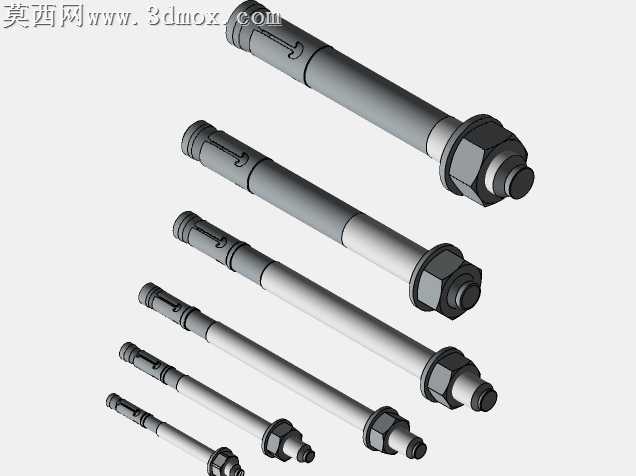

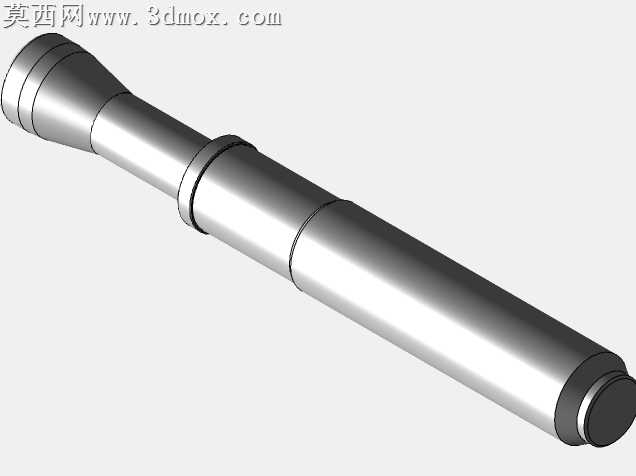

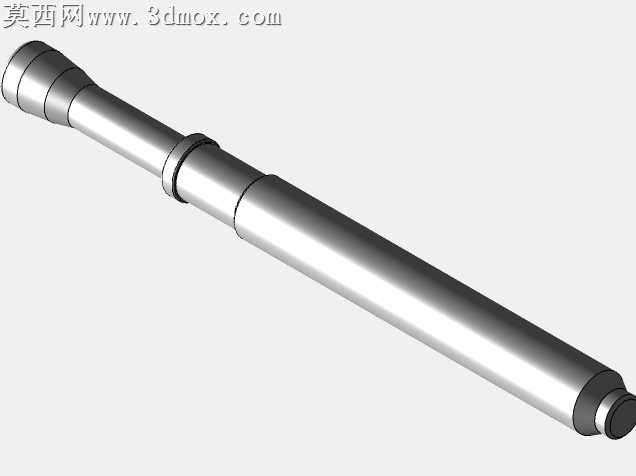

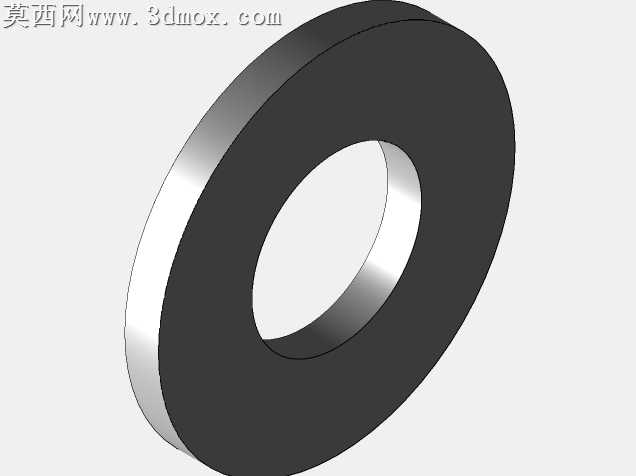

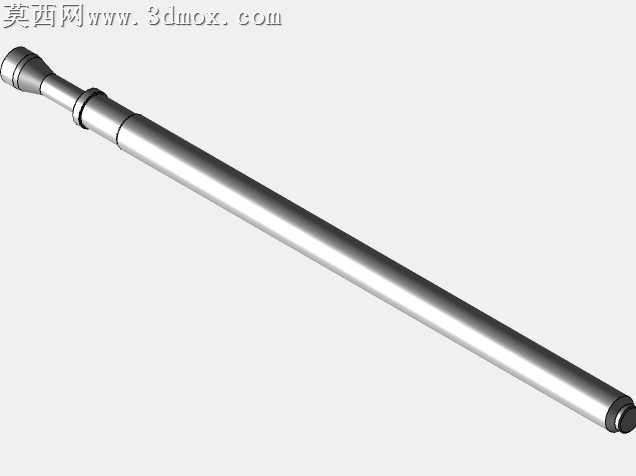

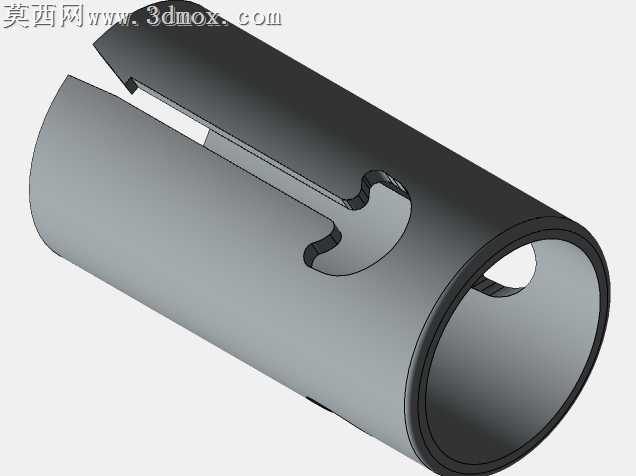

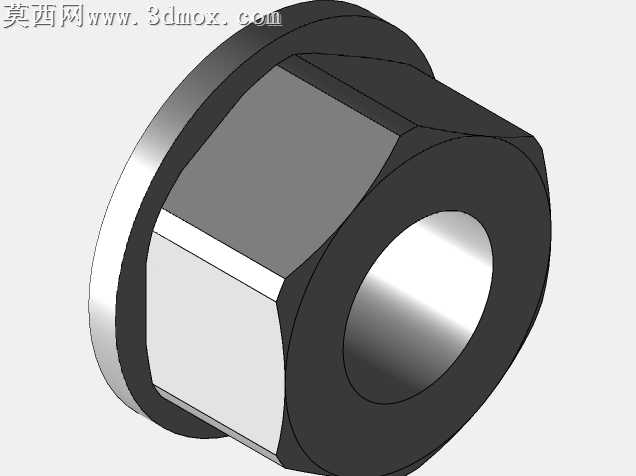

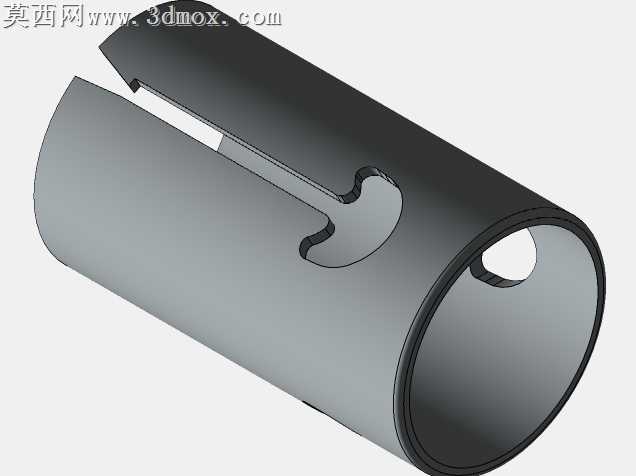

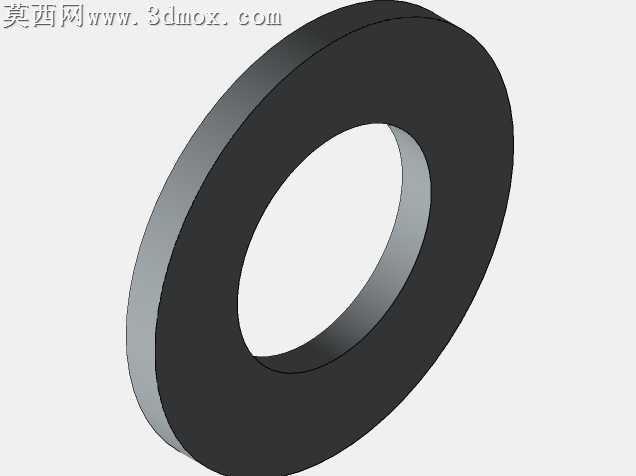

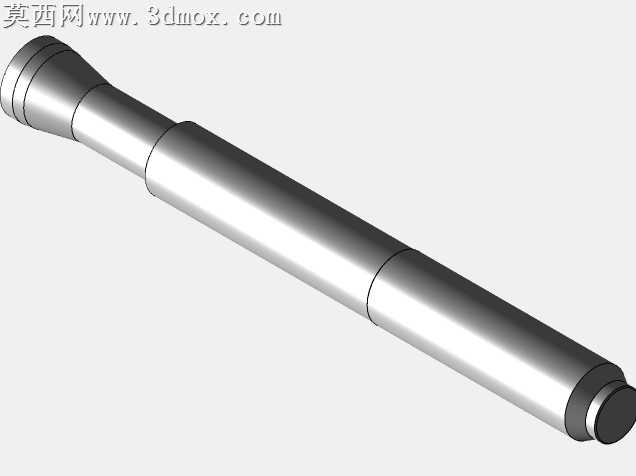

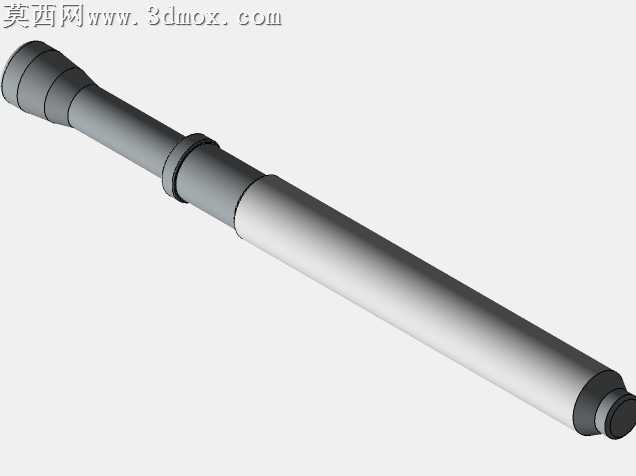

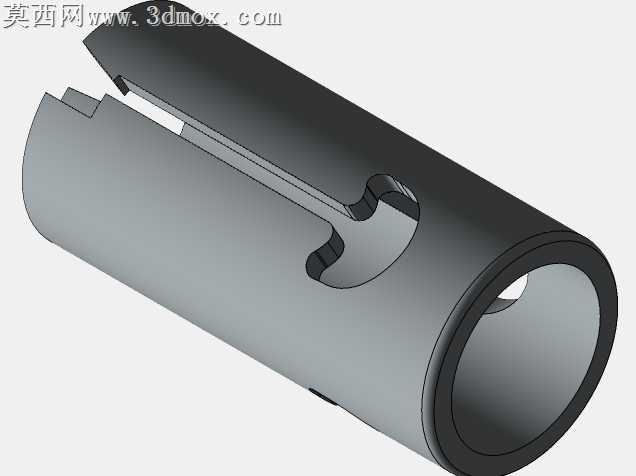

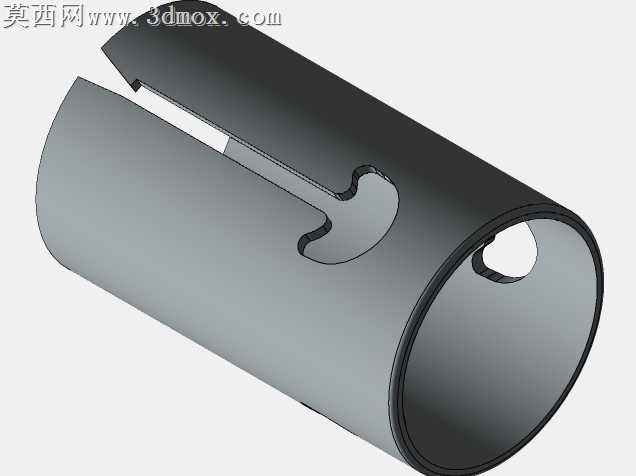

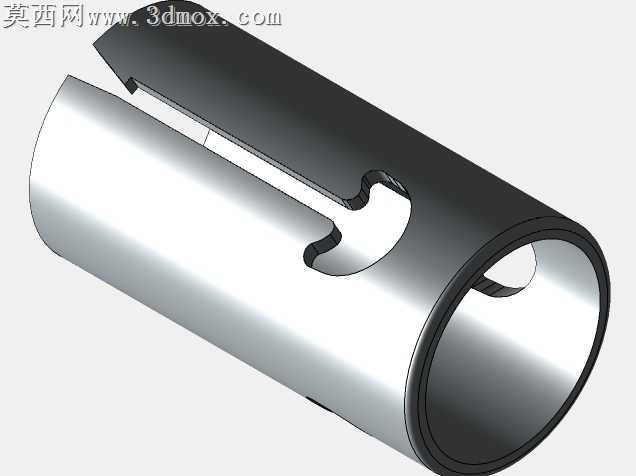

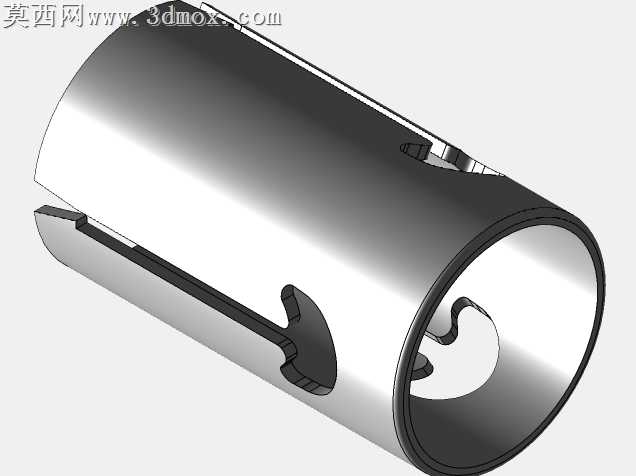

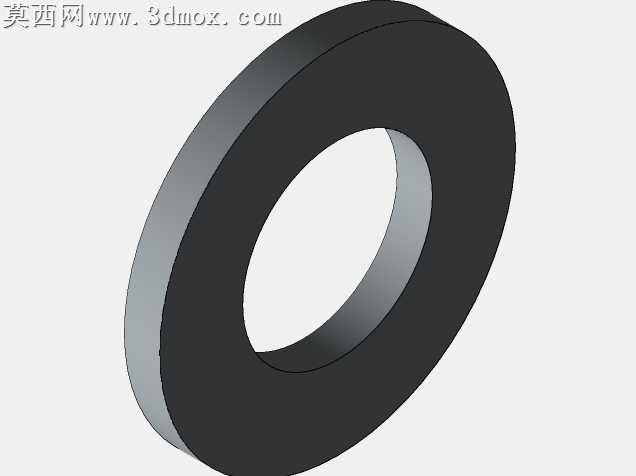

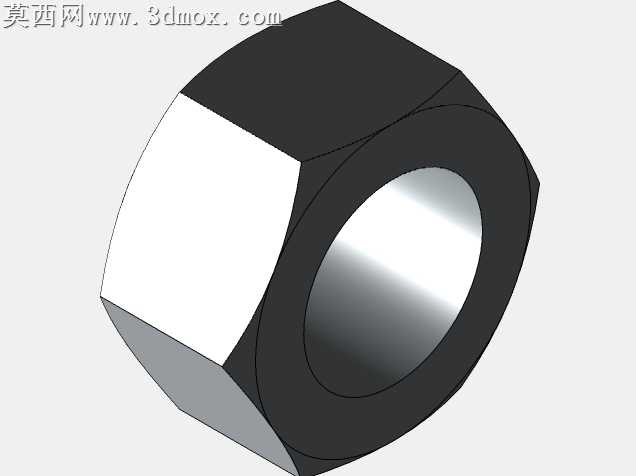

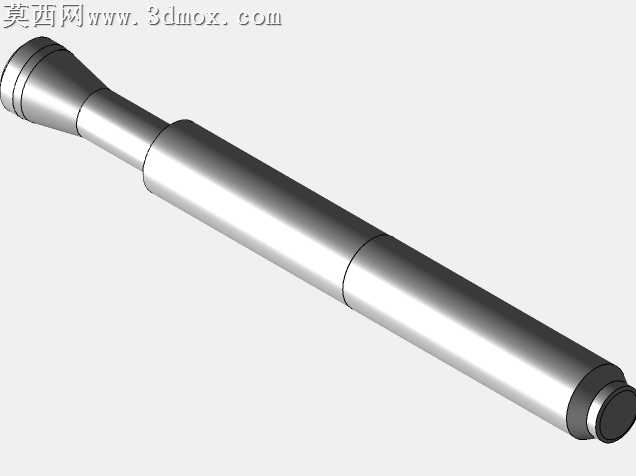

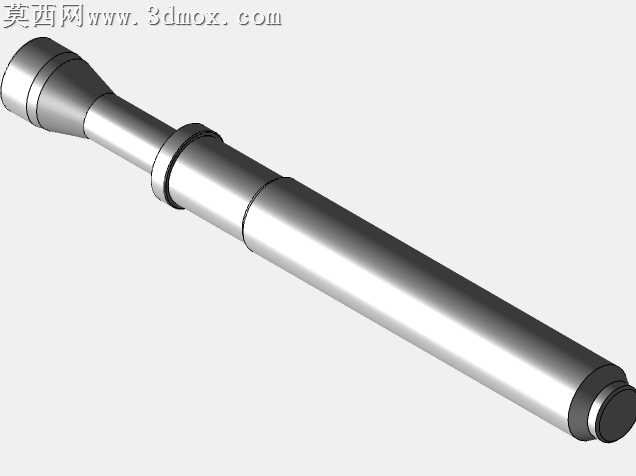

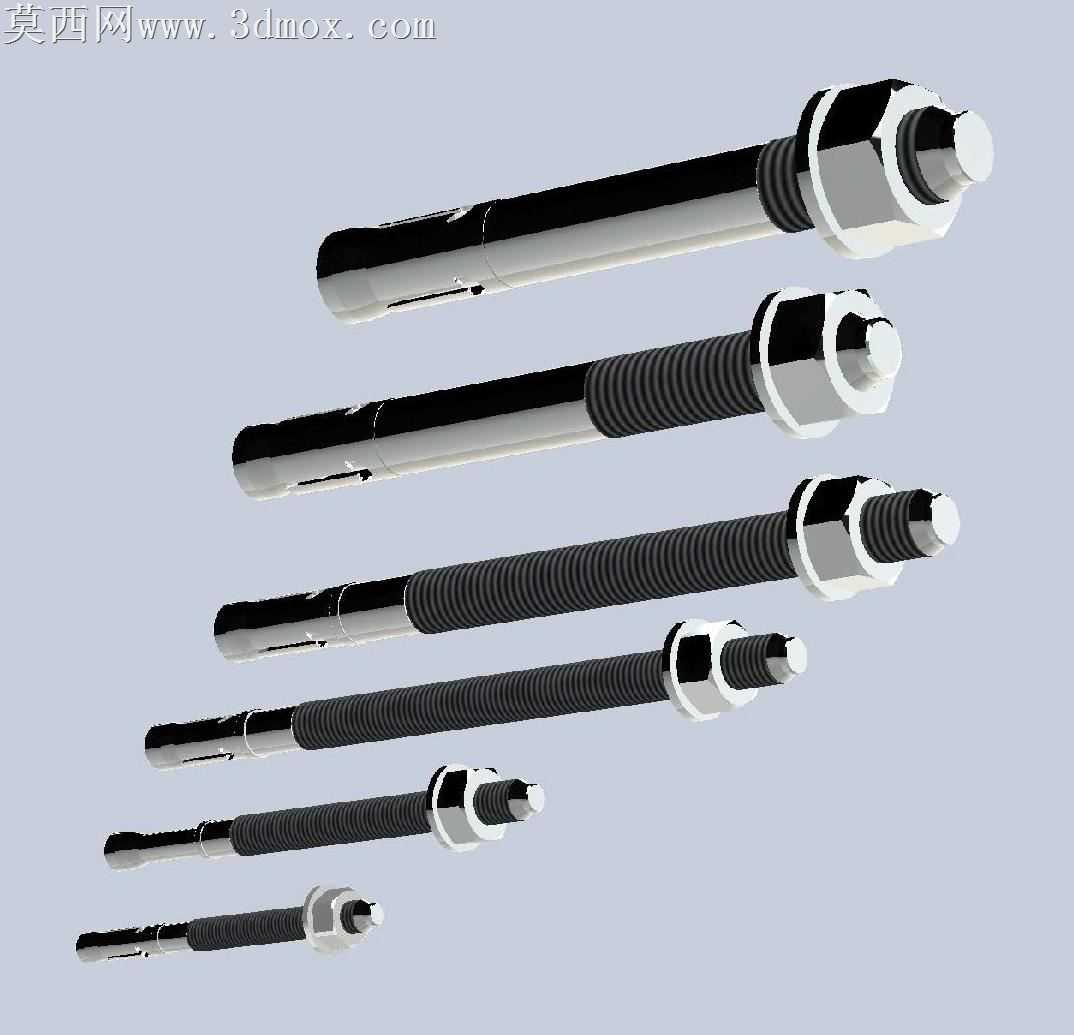

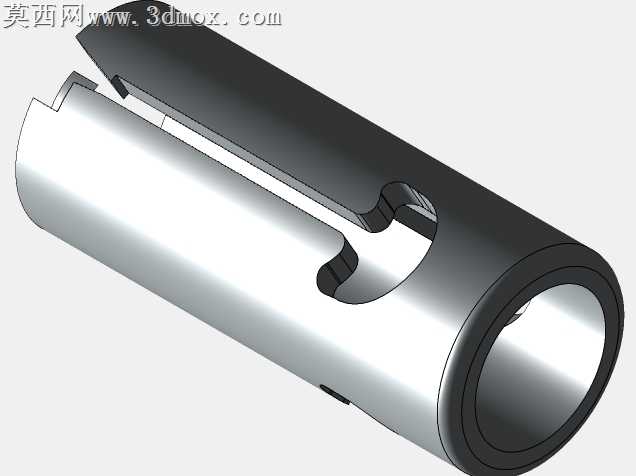

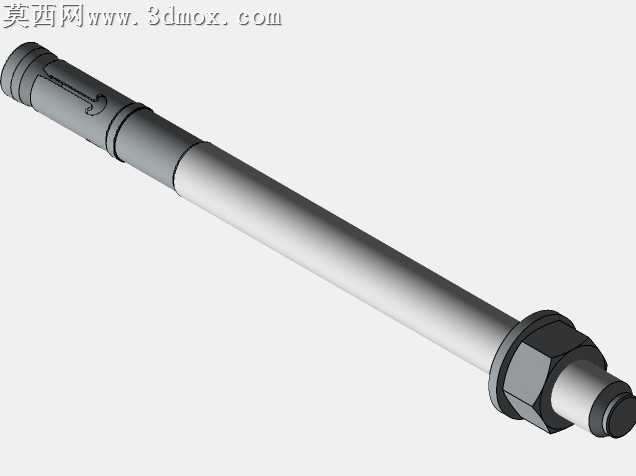

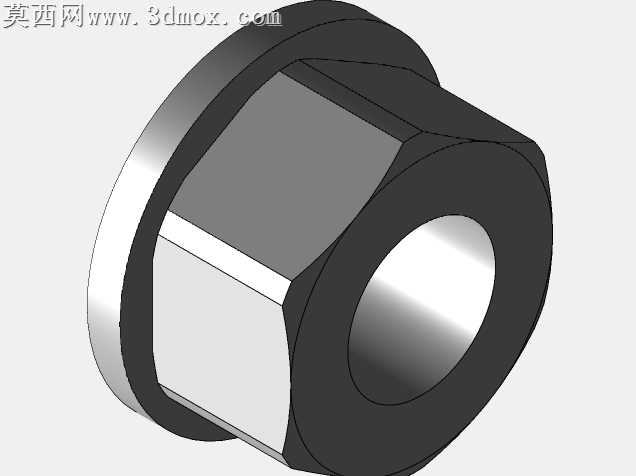

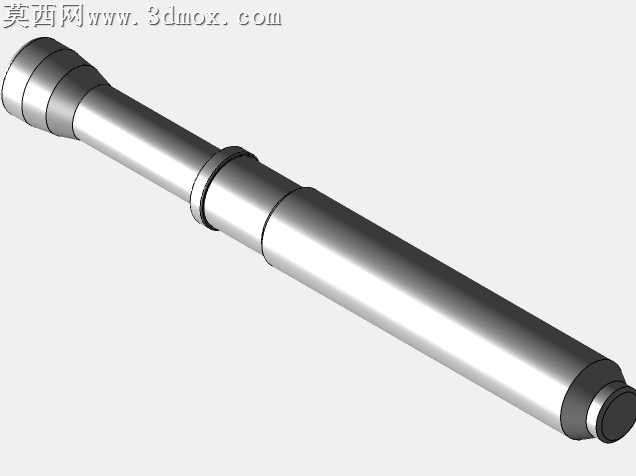

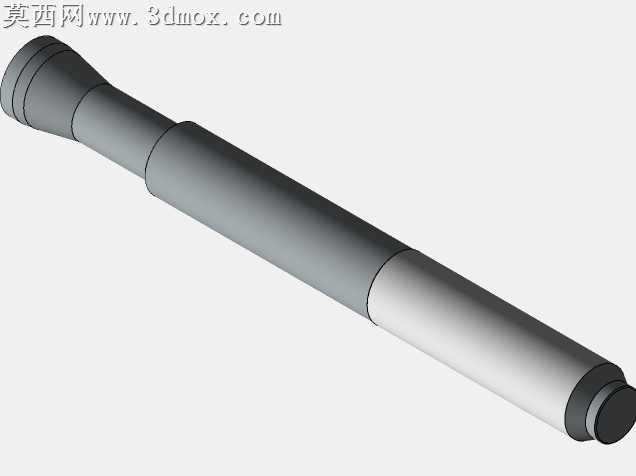

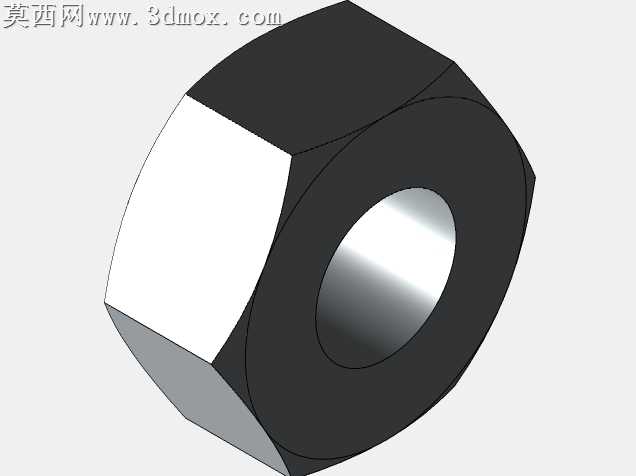

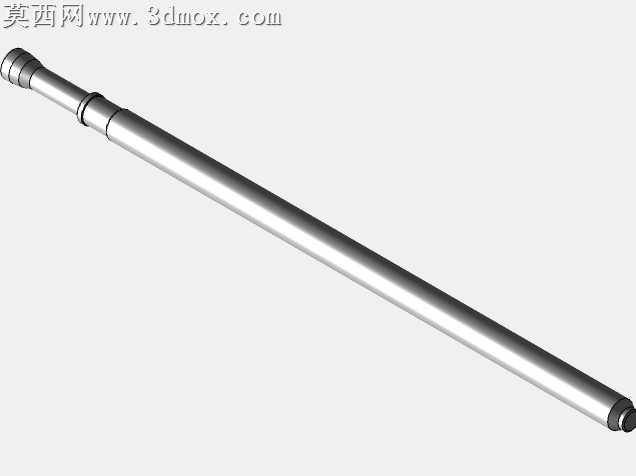

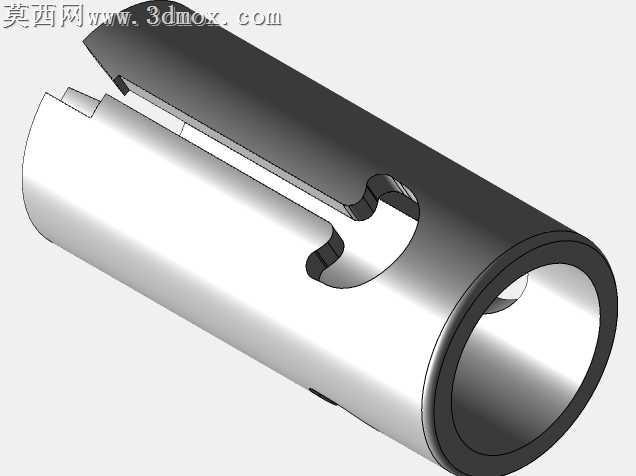

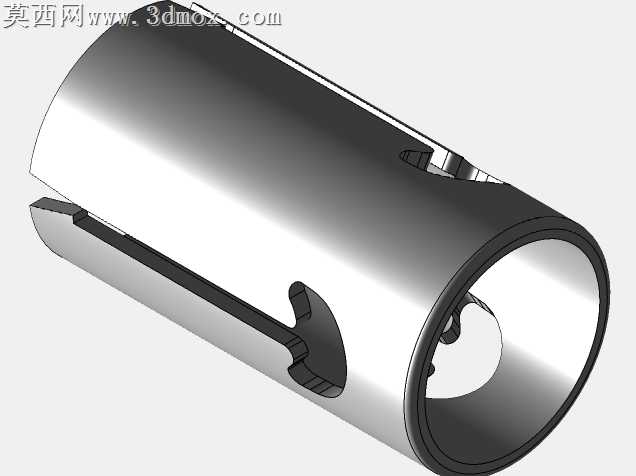

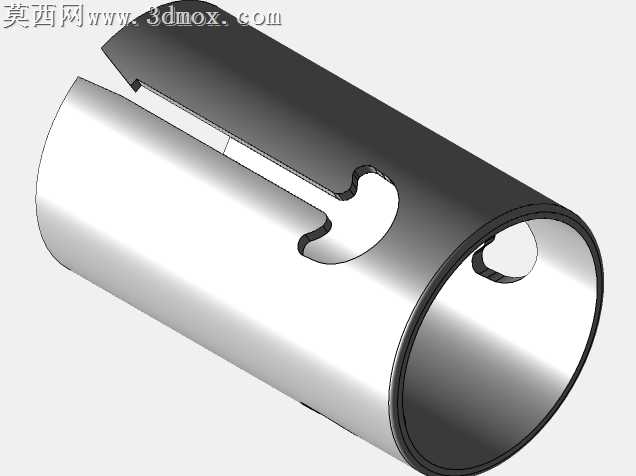

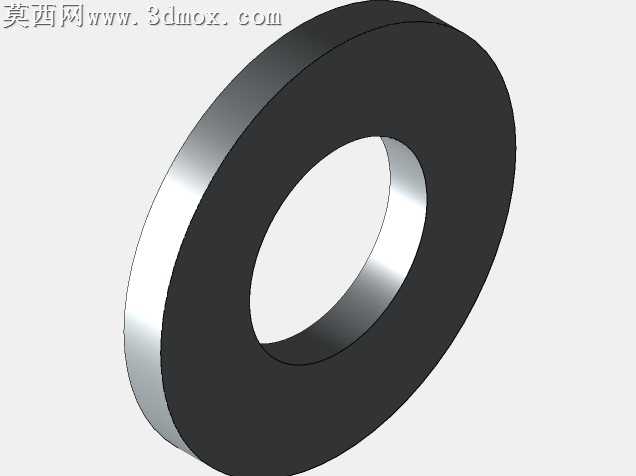

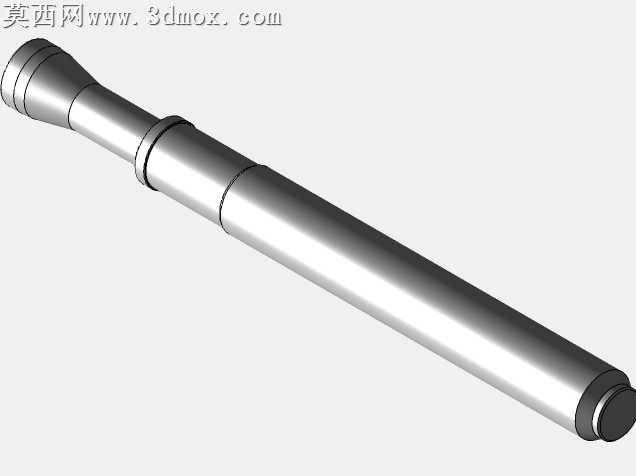

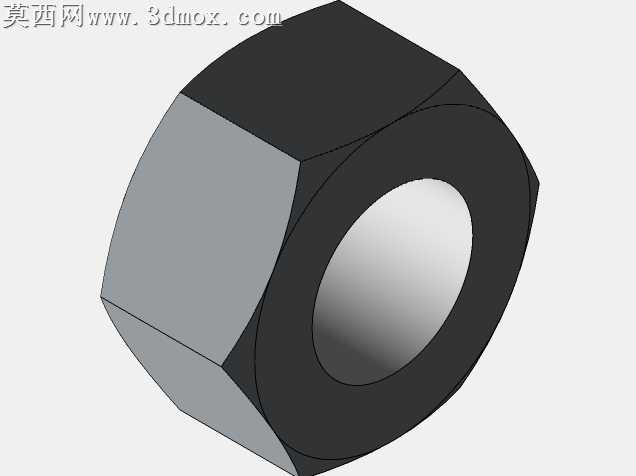

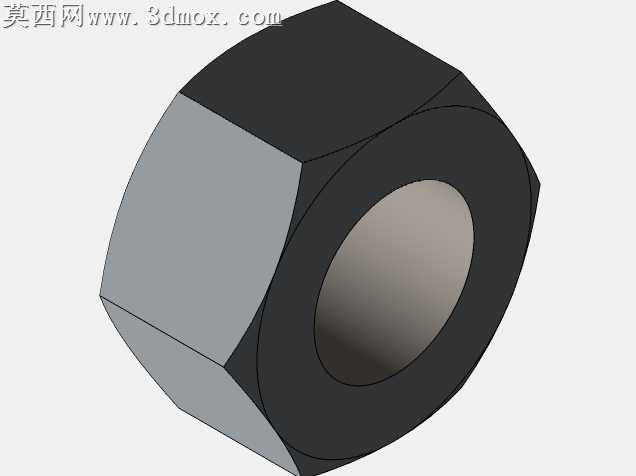

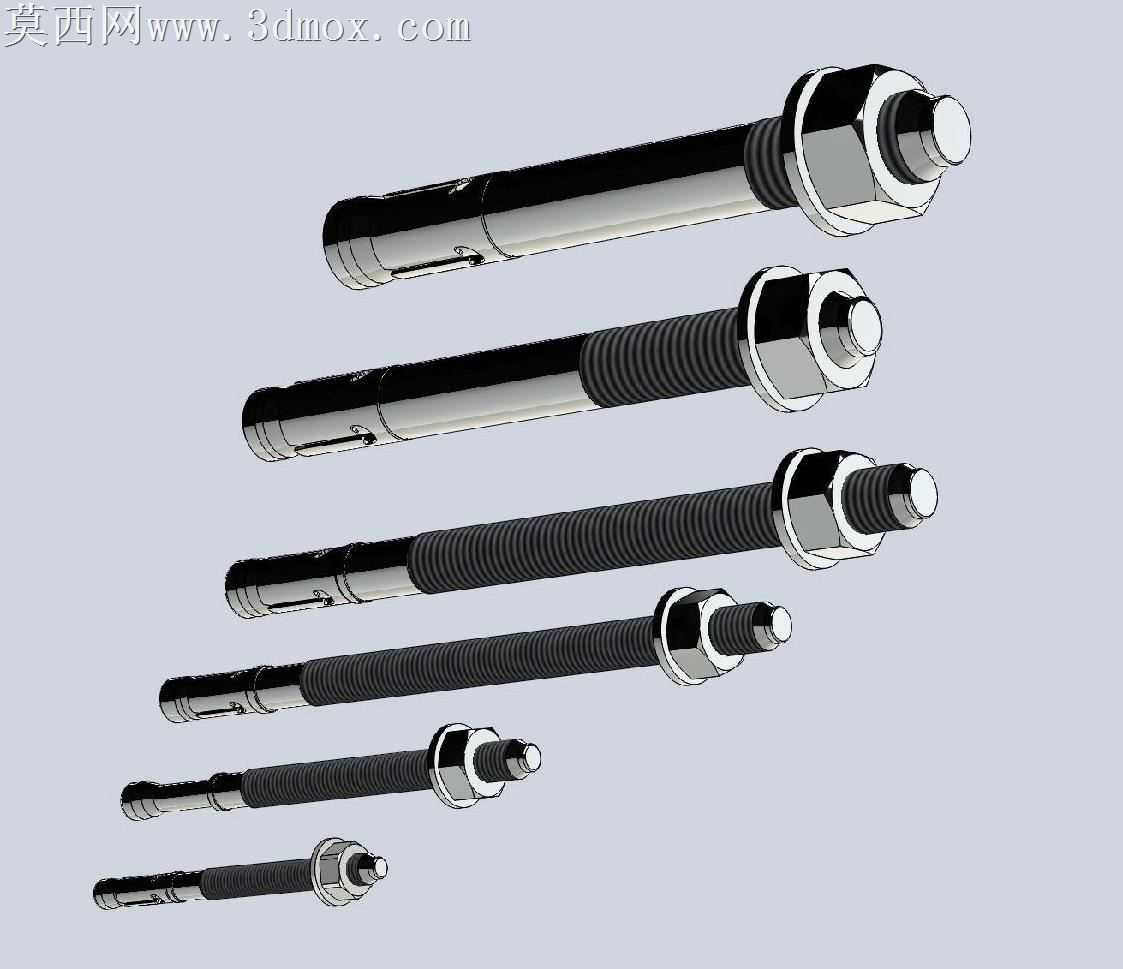

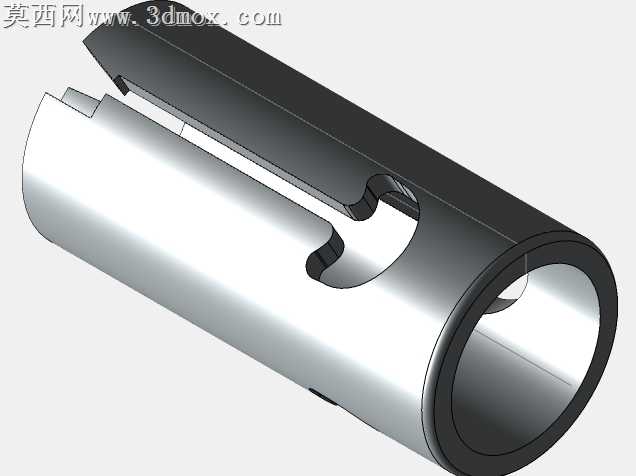

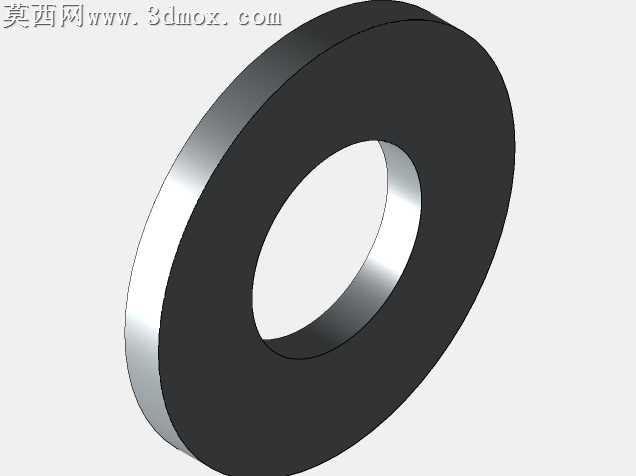

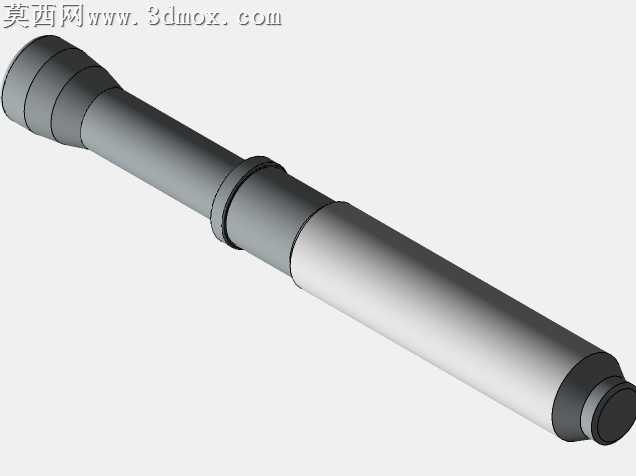

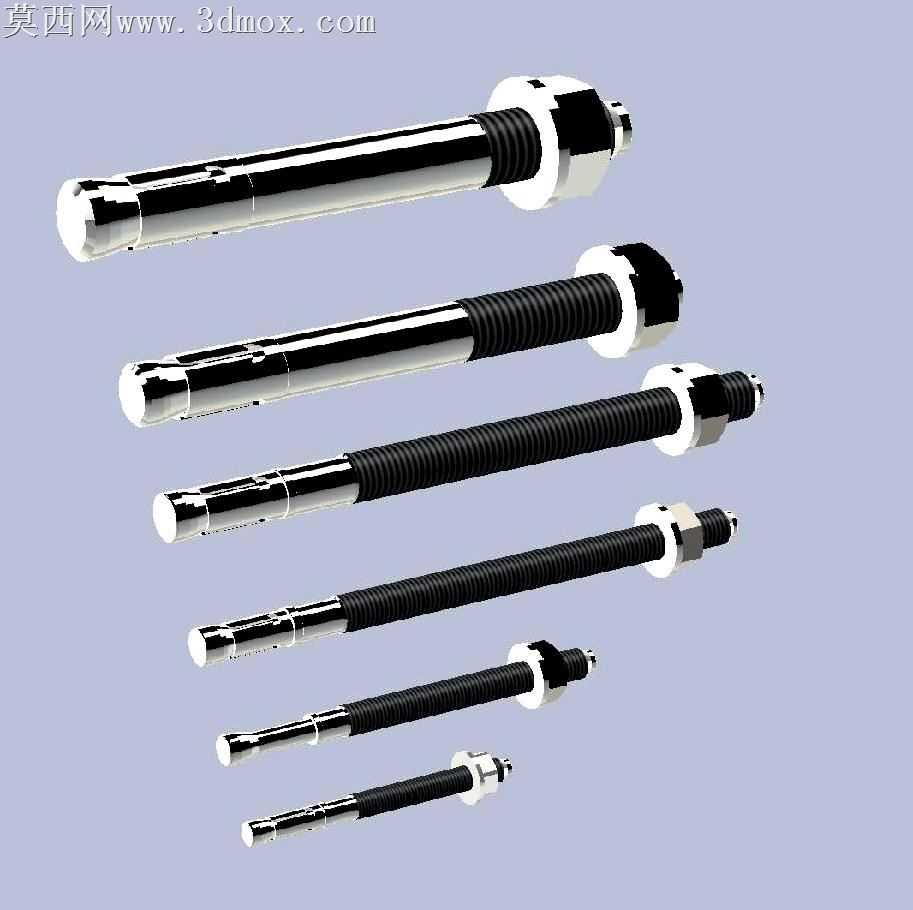

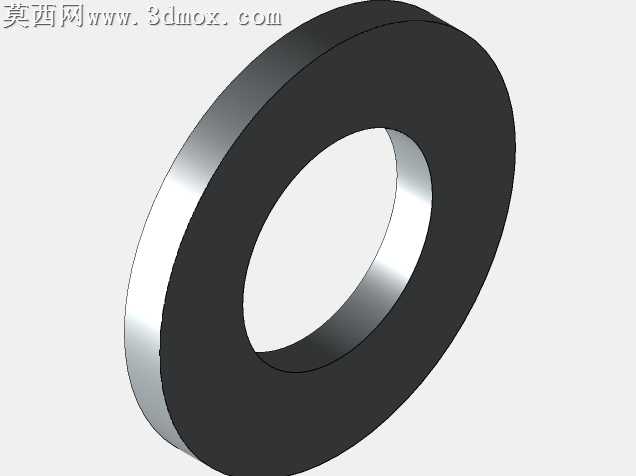

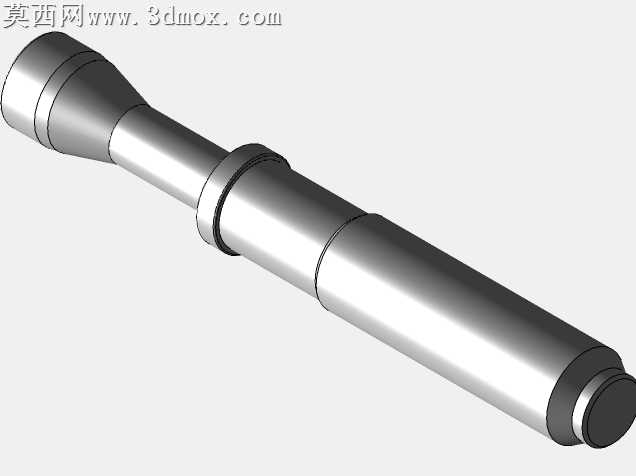

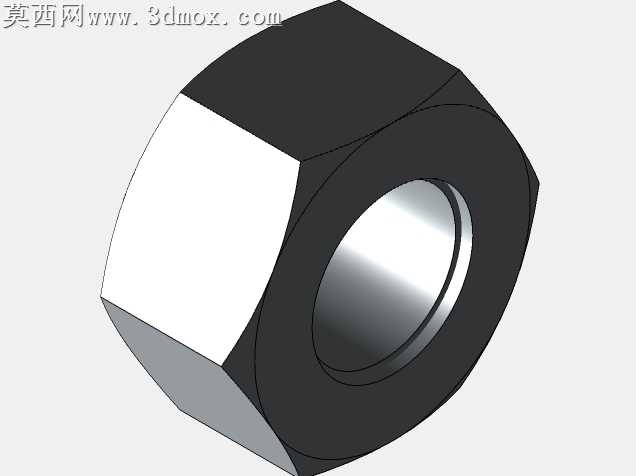

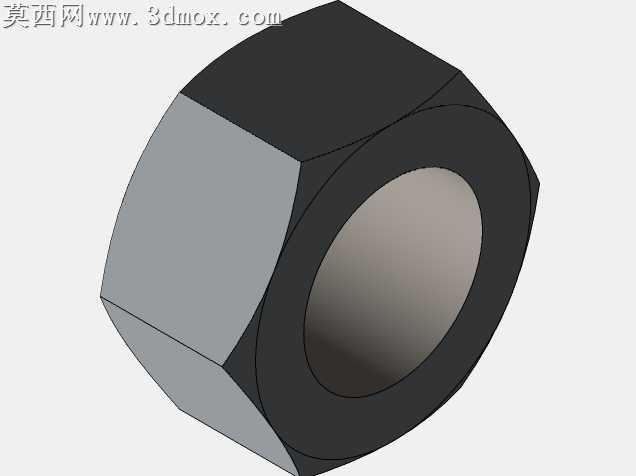

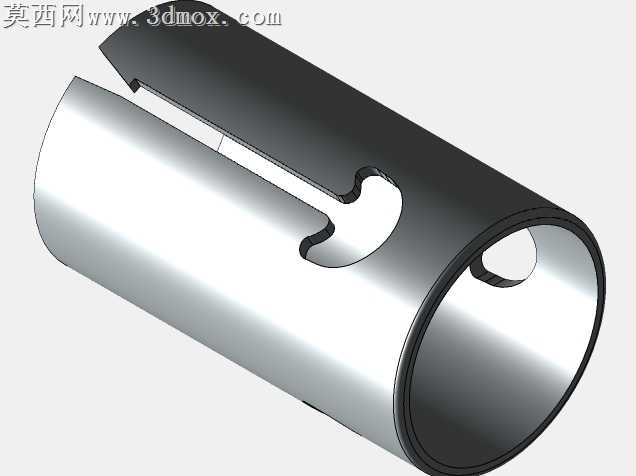

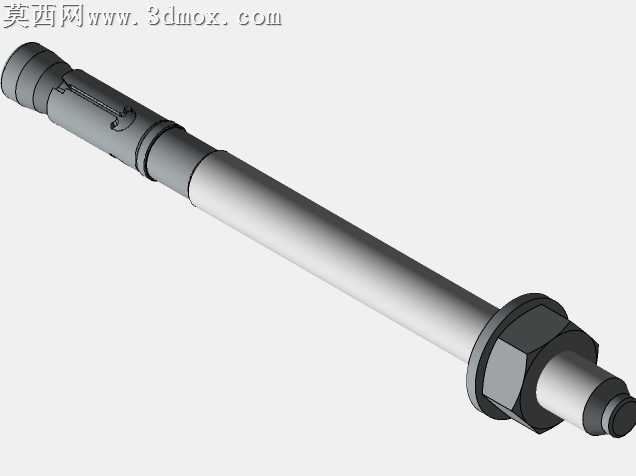

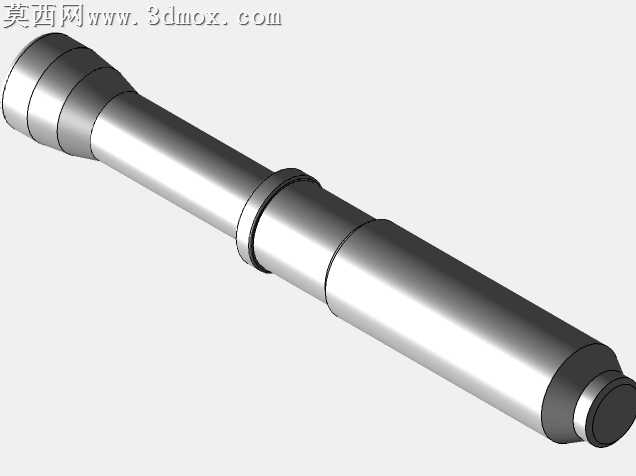

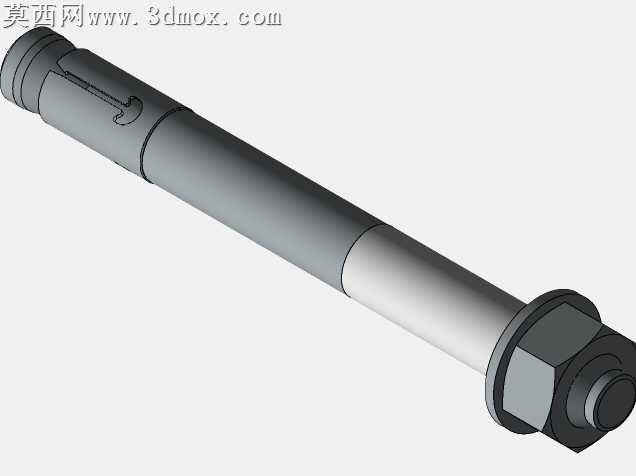

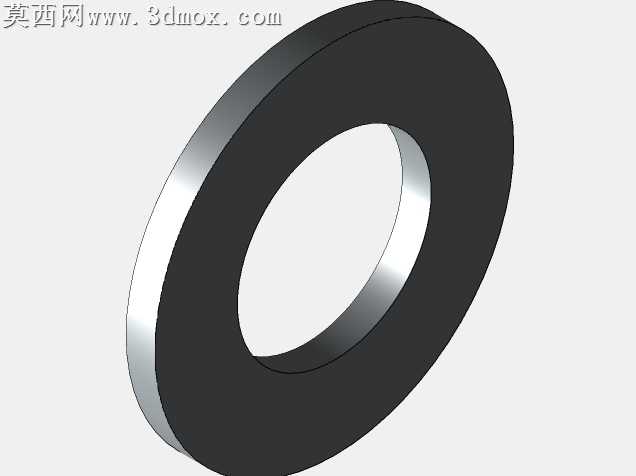

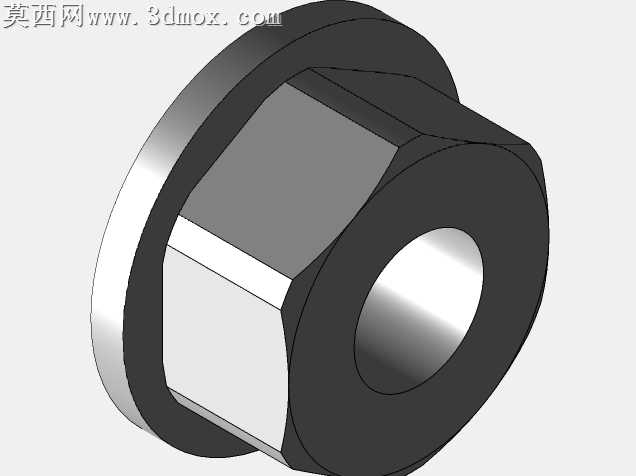

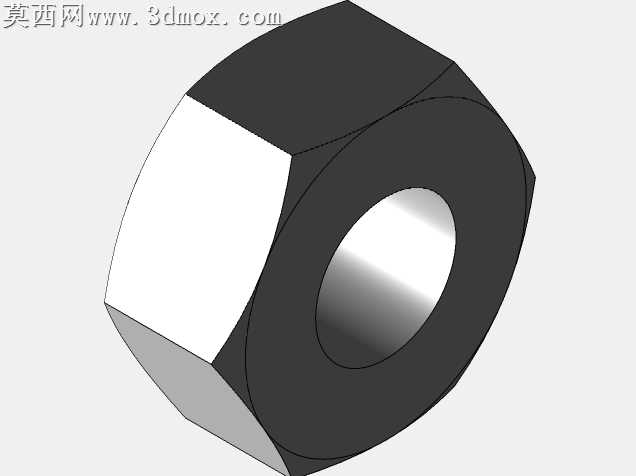

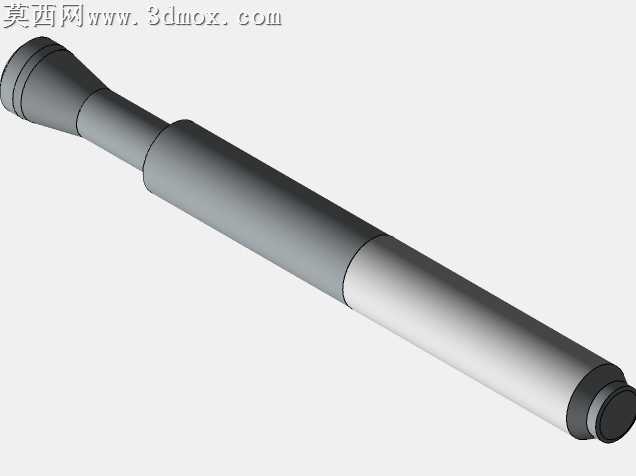

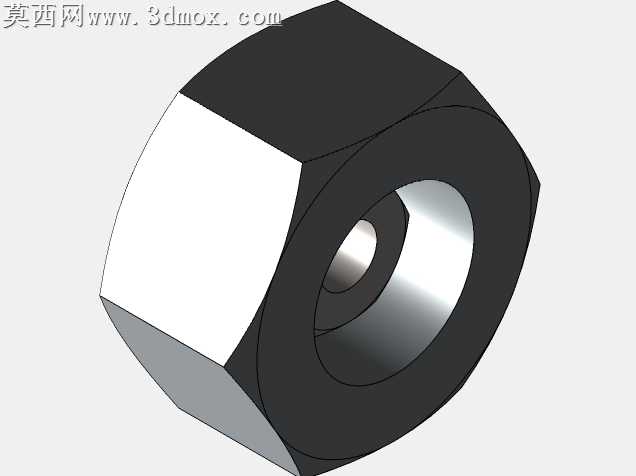

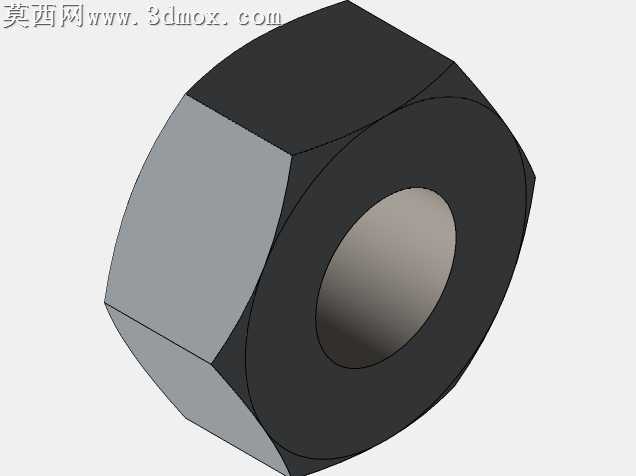

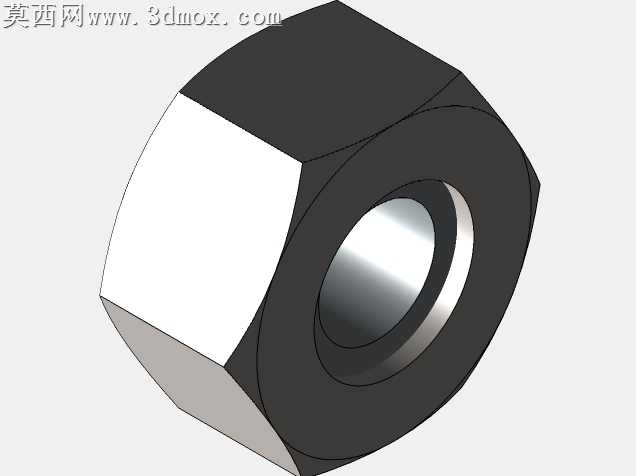

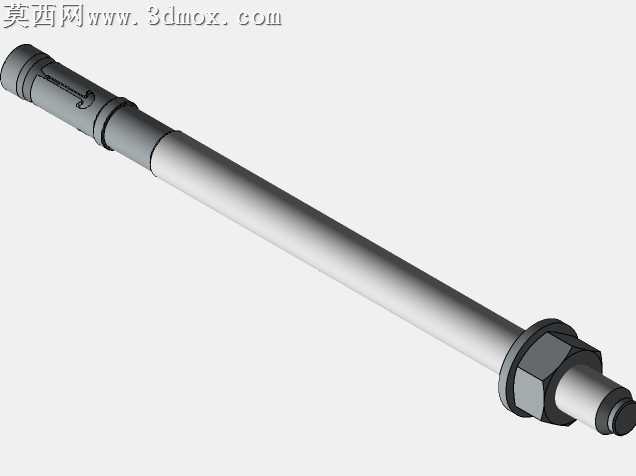

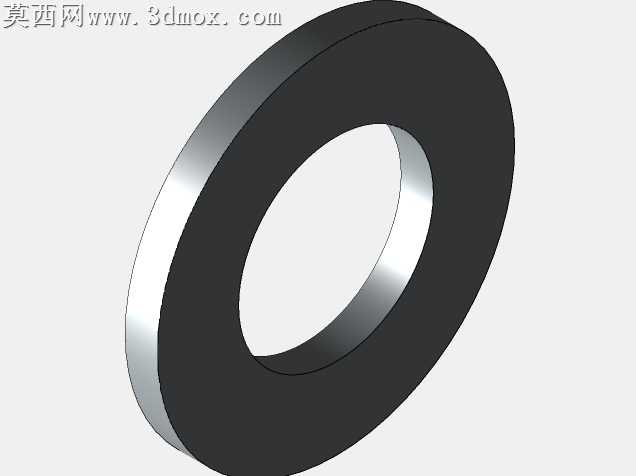

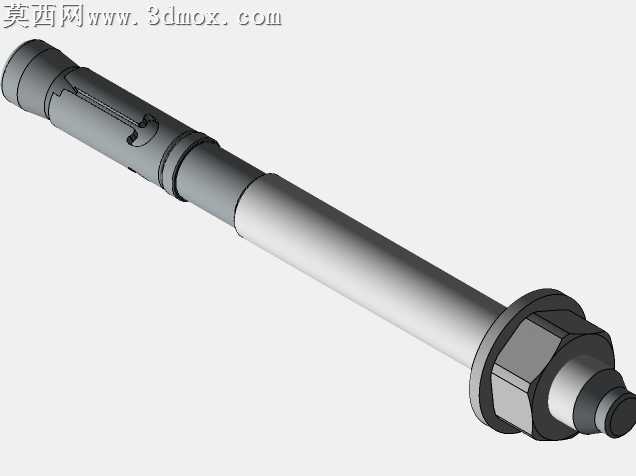

本套钢锚栓模型采用三维参数化建模方式完成，覆盖直径8、10、12、16、20、24共六种常用规格，配套完整的多头设计参数表，可直接适配不同荷载等级的混凝土锚固场景需求。建模过程中严格遵循机械紧固件的尺寸规范，对锚栓的膨胀开槽段、螺纹传动段、六角锁紧螺母、平垫圈等结构进行了1:1等比例还原，每一处结构细节都经过尺寸校验，开槽段的切缝深度、螺纹段的牙距、螺母的对边尺寸都完全匹配实际加工标准，可直接用于后续的工程装配模拟、施工方案演示等场景。材质渲染方面，模型整体采用镀锌钢材的金属材质表现，通过调整金属粗糙度、反射率参数，还原了镀锌钢件表面略带哑光的金属光泽，螺纹段的牙型纹理、膨胀段的开槽边缘都做了精细化的倒角处理，避免模型出现尖锐棱角失真的问题，渲染输出的展示图可清晰呈现不同长度规格锚栓的结构差异，直观区分膨胀受力段与螺纹锁紧段的功能分区。设计思路上，针对混凝土锚固的受力特性，对锚栓的受力段长度做了匹配规格的梯度设计，不同直径的锚栓对应不同的膨胀片厚度与开槽长度，保证锚栓植入混凝土孔位后，膨胀片能够均匀撑开与孔壁形成足够的抱紧摩擦力，满足重型荷载下的固定需求；整套模型采用参数化关联设计，修改核心直径参数即可快速生成新规格的锚栓模型，配套的设计表整合了各规格的关键尺寸参数，方便设计人员快速调用选型，无需重复建模。模型结构拆分清晰，螺母、垫圈、锚栓杆体均为独立可编辑的零部件，可单独导出用于装配干涉检查，也可直接导入工程装配体中完成配套固定结构的设计，所有结构的衔接公差都按照实际装配要求预留，还原了真实锚栓的装配逻辑，能够直观展示锚栓锁紧时膨胀片撑开的工作原理，可用于施工技术交底、产品选型演示、紧固件结构教学等多种场景。
