电动方程式赛车空间桁架底盘结构设计

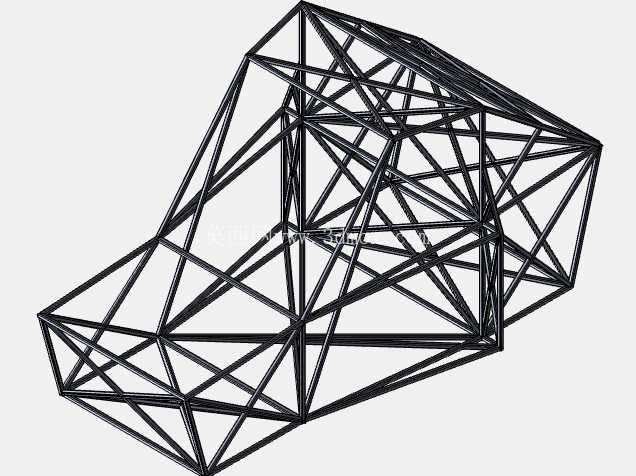

　　该空间桁架式底盘为电动方程式赛车的核心承载基体，整体采用冷拔无缝钢管拼接成型，所有杆件连接节点均采用满焊工艺处理，焊缝高度根据杆件受力等级匹配对应参数，主承载环区域杆件壁厚较常规安装区域提升40%，可在车辆发生正面、侧面碰撞时通过预设的溃缩吸能区逐级消解冲击载荷，避免乘员舱出现结构性侵入。

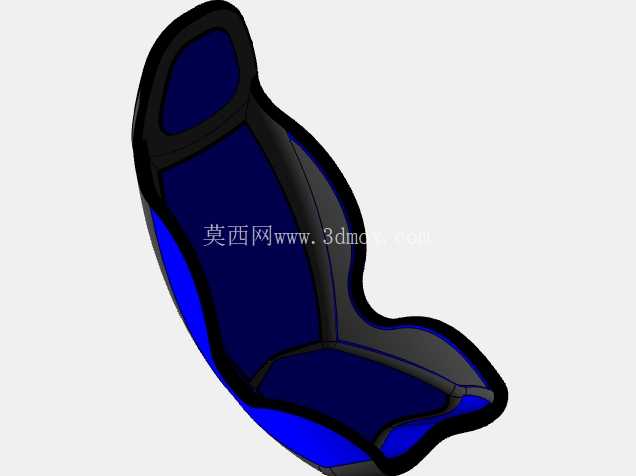

　　从实际赛事应用场景出发，底盘的前部安装边界预留了前悬摇臂、转向机、制动总泵、高压线束分线盒的安装点位，所有安装孔位均采用同轴度公差0.02mm的设计标准，可直接匹配标准赛事规格的悬架总成，无需二次扩孔或补焊支架；中部乘员舱区域严格按照人机工程参数划定轮廓边界，腿部活动空间、座椅安装位、安全带固定点的位置均经过多轮姿态模拟校核，可适配身高165cm至185cm的驾驶员佩戴全套赛事装备后完成操作，不会出现杆件干涉肢体动作的问题；后部区域集中预留了驱动电机、减速器、电池包、后悬总成、冷却系统的安装接口，电池包安装位设置了多层加强筋结构，可承受20g加速度的冲击载荷不发生形变，避免高压部件在剧烈颠簸或碰撞时出现移位。

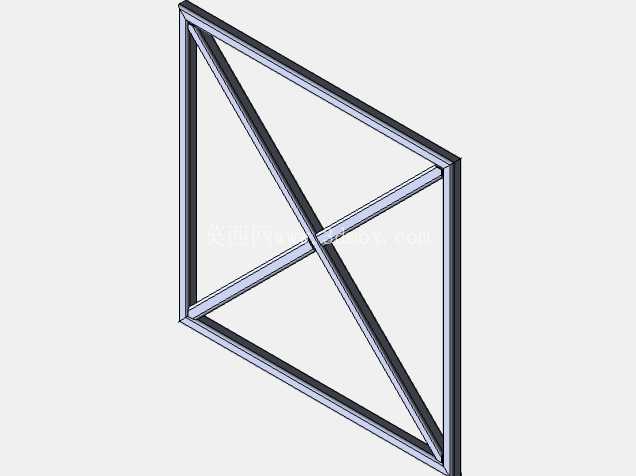

　　设计过程中优先采用三角形稳定桁架结构排布杆件，所有非承载区域的杆件均做了壁厚优化，在保证整体扭转刚度达到赛事要求的12000N·m/deg以上的前提下，将底盘整体自重控制在32kg以内，较同规格钢管车架减重约18%。主环结构采用整根钢管弯制成型，无拼接焊缝，可满足侧翻时的顶部承载要求；前部防撞结构设置了三级溃缩段，碰撞时可按照预设顺序逐段弯折，不会出现瞬间刚性断裂的情况。底盘的底部安装平面预留了复合材料护板的安装孔位，可在高速行驶时阻挡路面碎石击打底部管线，同时优化底部气流走向，降低整车升力。

　　所有杆件的排布均避开了后期整车装配时的管线走向，高压线束、冷却管路、制动油管的走线路径均预留了足够的固定卡扣安装位，可避免管线与运动部件发生摩擦干涉。转向系统的安装位预留了±5mm的调节余量，可根据不同驾驶员的驾驶习惯调整转向柱的倾角与前后位置；踏板组安装区域设置了可调节支架，可适配不同脚长的驾驶员调整踏板行程与间距。底盘的焊接节点均做了应力释放处理，焊后进行整体时效处理消除焊接内应力，避免长期使用后出现结构变形。前后悬安装点的相对位置公差控制在0.1mm以内，可保证四轮定位参数在装配后直接处于预设范围，减少后期调校工作量。电池仓区域设置了绝缘安装衬垫的安装位，可实现高压部件与车架之间的可靠绝缘，绝缘电阻满足赛事安全规范要求。整车的接地端子统一设置在主环右侧的专用安装点，可避免不同部件之间出现电位差引发的电磁干扰问题。
