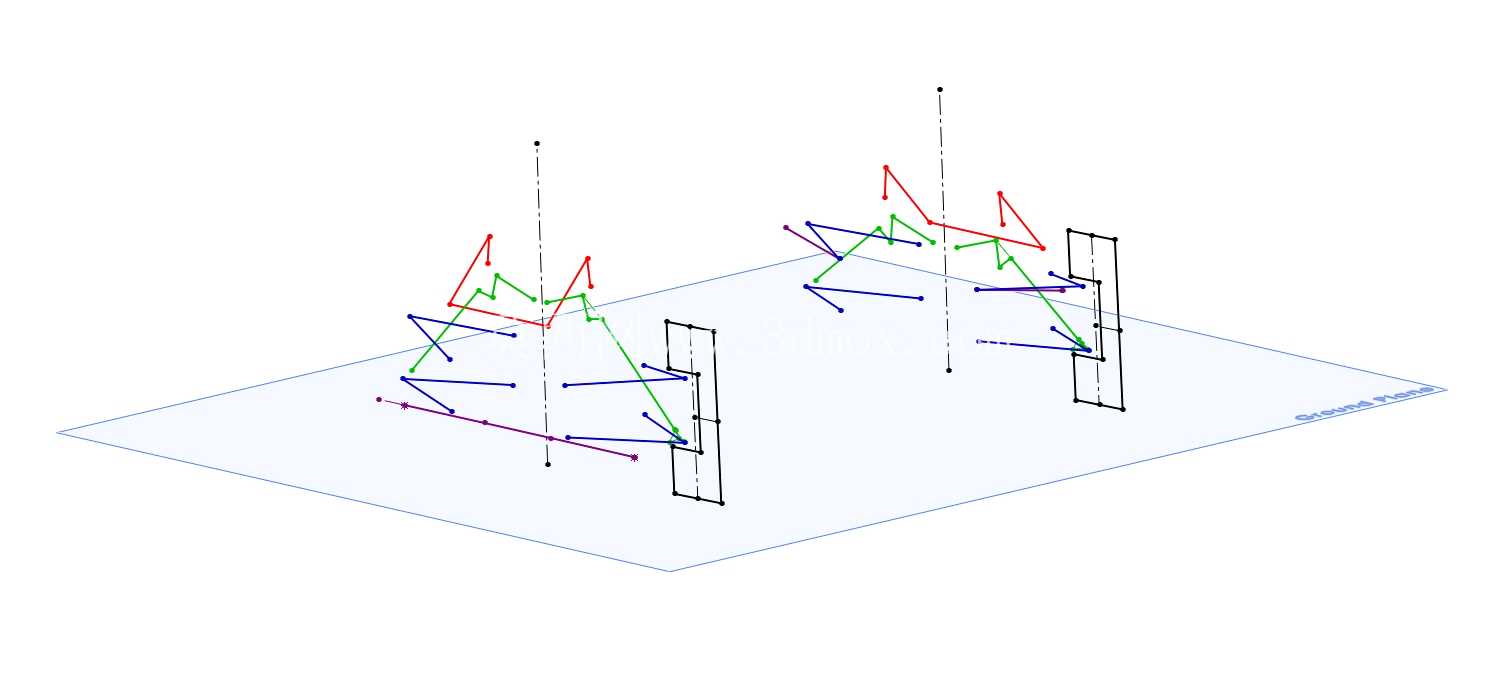

FSAE赛车双叉臂带推杆前后防倾悬架结构

这套参数化悬架结构，核心服务于大学生方程式赛车的底盘动力学开发场景，在赛事前期的底盘方案迭代阶段，可直接对接整车动力学仿真链路，省去传统建模中反复调整硬点、重复绘制杆件的冗余工作量。从实际用途来看，它覆盖了静态载荷下的悬架K特性分析、动态过弯/制动/加速工况下的C特性验证两大核心需求，设计人员调整硬点坐标参数时，整套杆系、连接铰点、防倾杆拉杆的位置会同步更新，可实时输出轮跳行程内的外倾角变化、前束角波动、主销后倾/内倾参数曲线，也能直接提取推杆载荷传递路径的受力边界，为后续的杆件强度校核、弹簧阻尼选型提供直接的数模依据。

设计思路上完全围绕赛事规则与整车布置边界展开，双叉臂的上下控制臂长度比、硬点初始坐标，参考了历年FSAE赛事中成熟赛车的调校区间，初始状态下轮跳上下行程预留了足够的缓冲空间，避免极限工况下轮胎与轮罩、车架纵梁发生运动干涉。推杆布置采用了当下方程式赛车常用的上置摇臂连接方案，将弹簧阻尼单元布置在车架中部区域，既降低了簧下质量提升车轮接地性，也能给前部的空气动力学套件留出充足的安装空间，前后防倾杆的连接点做了参数化关联，调整防倾杆刚度时，对应的拉杆长度、摇臂铰接位置可自动适配，不需要单独修改单个零件的尺寸。

安装边界层面，整套悬架的车架连接点坐标完全匹配常规钢管桁架式FSAE车架的前部、后部安装平面，上叉臂、下叉臂的铰接点间距符合通用赛用球头的安装尺寸要求，轮边连接端的法兰面参数适配常规10英寸赛用轮辋的安装孔位，转向拉杆的连接点预留了与转向机输出摇臂的调整余量，可适配不同转向机的布置位置。在实际工程应用中，设计人员可基于这套数模快速完成不同轴距、不同轮距赛车的悬架方案适配，不需要从零开始搭建杆系运动关系，只需要输入目标硬点坐标，就能快速生成可用于运动仿真、结构校核的悬架数模，也能直接导出各杆件的二维工程图用于零件加工，大幅缩短底盘开发的迭代周期。

从运动学特性的设计细节来看，这套结构在初始参数下就兼顾了直线行驶稳定性与过弯时的轮胎接地性能，轮跳过程中外倾角的变化梯度设置在合理区间，保证车辆在侧倾时外侧轮胎能尽可能保持与地面的垂直接触，提升侧向抓地力；抗点头、抗抬升的几何参数经过初始调校，可减少制动时的车头下沉、加速时的车尾上抬幅度，提升车辆动态行驶的操控稳定性。防倾杆的连接杠杆比做了可调整设计，方便后期实车调校阶段根据赛道特性调整前后轴的侧倾刚度分配，优化车辆的转向特性。整套杆系的所有铰接副都按照实际球铰、衬套的运动自由度做了约束设置，导入动力学仿真软件时不需要重新定义运动副，可直接添加载荷、路面激励等边界条件开展仿真分析，数模中各杆件的初始截面参数参考了赛用碳纤维管、铝合金管件的常用规格，后续做轻量化设计时可直接替换截面属性，快速完成不同材料方案的重量、刚度对比。
