老式有线手持电钻结构三维建模

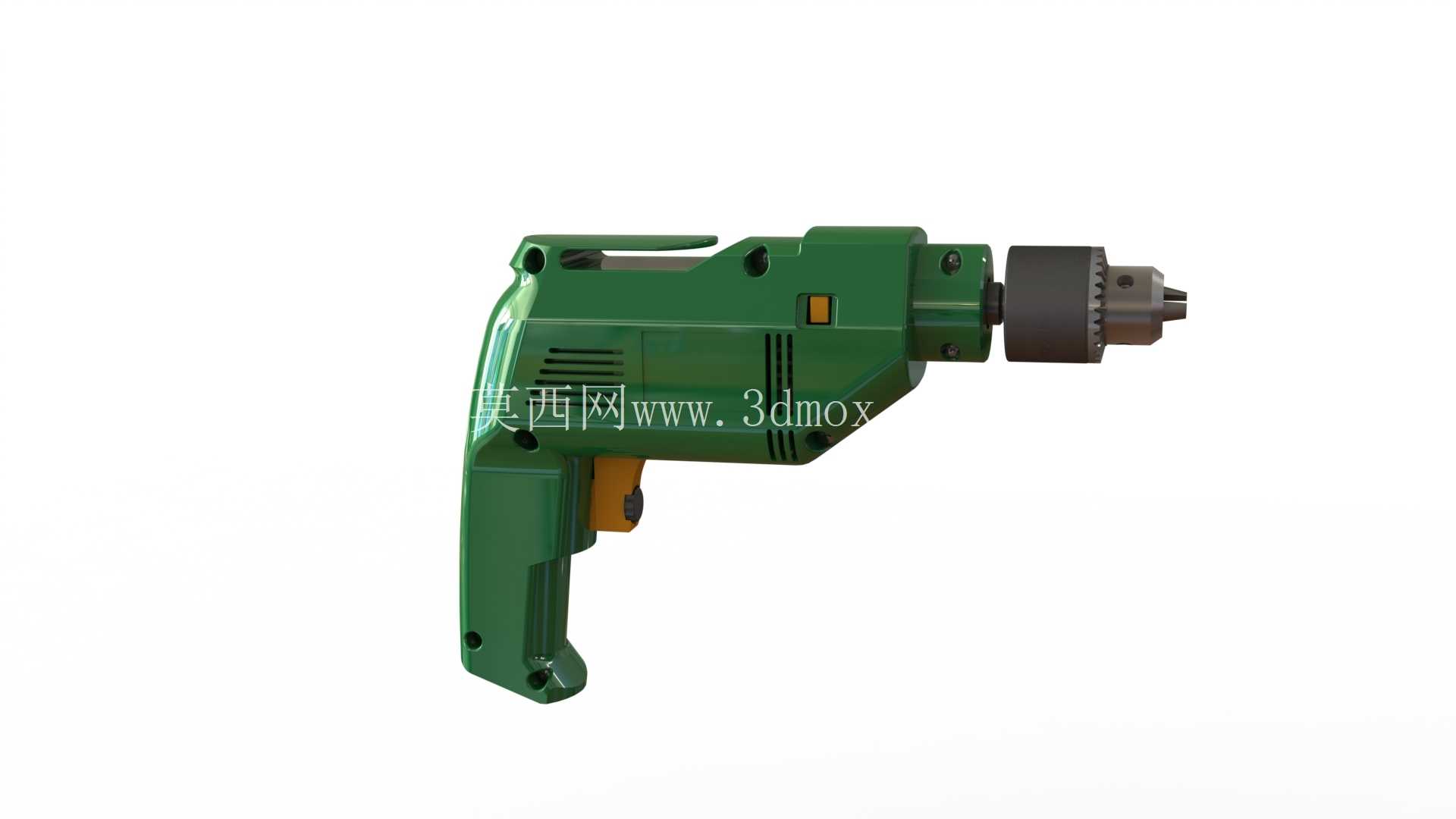

这款老式有线手持电钻的三维建模，核心是还原传统民用电动钻孔工具的完整结构细节，建模过程中优先兼顾实体特征与曲面过渡的合理性，完全贴合实际量产手持电钻的结构逻辑。从实际应用场景来看，这类有线手电钻是家装维修、五金加工、小件工件钻孔作业里最常见的手持电动工具，相比充电式电钻，有线供电的结构能提供持续稳定的扭矩输出，不会因电池电量衰减影响钻孔效率，在固定工位的长时间钻孔作业、墙面开孔、金属薄板钻孔、木材开孔等场景中应用极广，也是很多入门建模学习者练习手持类电动工具结构的典型参照对象。

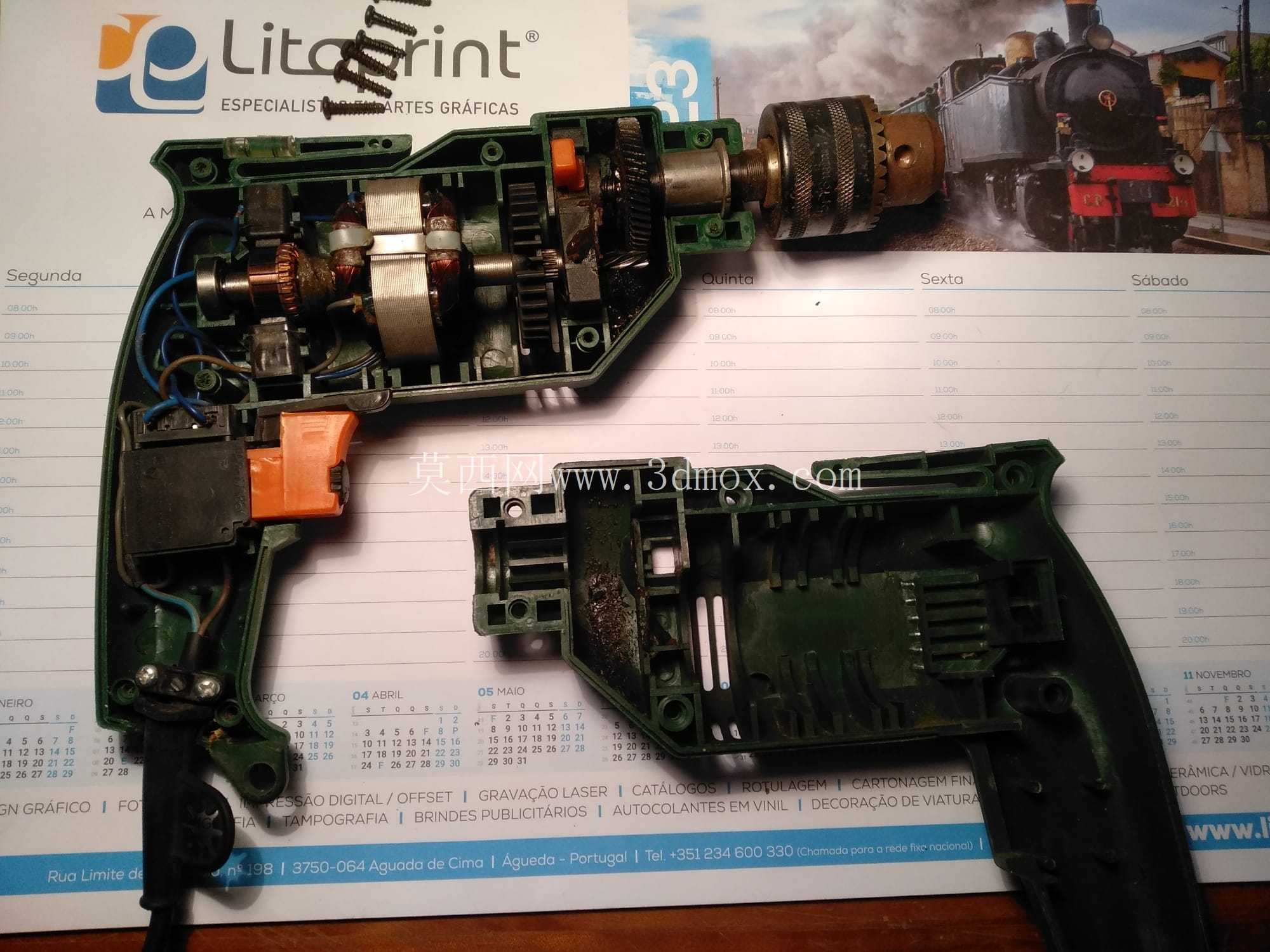

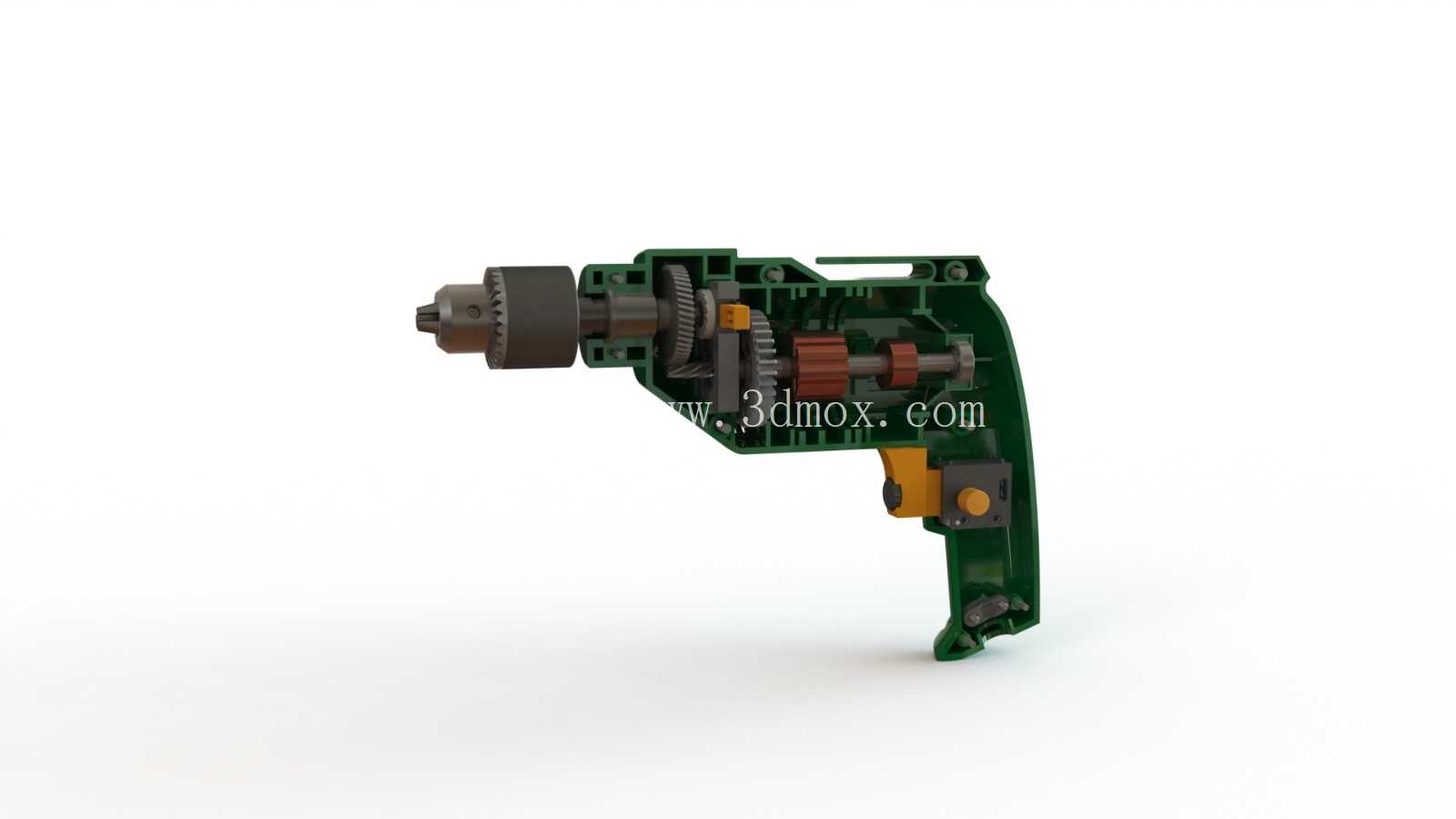

建模过程中首先梳理了手持电钻的核心功能模块：握持手柄部分、电机舱主体、钻夹头安装段、触发开关区域、散热通风结构这几个核心分区。手柄部分的曲面过渡是建模的重点之一，实际使用中手柄需要贴合人手握持的弧度，因此建模时没有采用生硬的直角拼接，而是通过多段曲面放样做出符合人体工学的握持弧度，手柄尾部的出线位置做了加厚的防护结构，对应实际产品中电源线防弯折的橡胶护套结构，避免长期使用中电源线根部断裂。电机舱部分是整个电钻的主体结构，外壳采用左右对合的分体式设计，建模时还原了外壳上的散热格栅结构，这些格栅的开槽方向、开槽间距都和实际产品一致，保证电机工作时的空气流通散热，侧面的小方形标识区域对应实际产品的铭牌粘贴位，开关拨块的凸起结构也做了精准还原，拨块和手柄外壳的配合间隙控制在合理范围，符合实际装配的公差要求。

钻夹头部分是前端的核心功能结构，建模时还原了三爪夹头的阶梯外形、夹头松紧调节的齿圈结构，以及夹头和电机输出轴连接的轴段结构，夹头的中心轴线和电机舱的主轴轴线完全重合，保证传动的同轴度要求，这部分的尺寸边界直接决定了电钻可装夹钻头的最大直径范围，建模时参照常规10mm夹头的外形尺寸做了等比例还原，夹头尾部和电机前盖的配合台阶也做了对应设计，保证装配时的定位准确。

从安装边界来看，整个电钻模型的外形尺寸参照实际民用级10mm手电钻的尺寸设定，主体长度控制在230mm左右，手柄握持处的直径在45mm上下，电机舱的最大外径在70mm左右，整体重量分布偏向电机舱位置，符合实际使用中重心靠前、钻孔时更容易施加轴向压力的设计逻辑。建模时没有忽略细节结构，比如手柄上的触发开关，做了可活动的按压行程结构，开关和手柄外壳的配合缝隙均匀，电机舱侧面的辅助手柄安装螺孔也做了还原，对应实际产品中可加装侧辅助手柄的结构，方便大扭矩钻孔时双手握持稳定机身。

整个建模过程以实体建模为基础，对于手柄、电机舱外壳的曲面过渡区域采用曲面建模做顺滑处理，避免出现棱角突兀的问题，所有的加强筋、螺丝柱等内部装配结构虽然在外观模型中不做完全展示，但外壳的壁厚、对合面的止口结构都在建模时做了预留，保证模型如果后续做结构拆分时可以直接延伸做内部结构设计。这类手持电动工具的建模，核心难点在于曲面和实体特征的衔接，既要保证外观曲面的顺滑度符合工业设计的要求，也要保证各个功能结构的位置、尺寸符合实际加工装配的逻辑，不能出现外观好看但结构无法落地的问题。比如散热格栅的开槽深度不能过深，否则会影响外壳的结构强度，夹头和前盖的间隙不能过大，否则会进入粉尘影响内部轴承运转，手柄的弧度不能过于弯曲，否则会影响内部电机、开关、电源线的排布空间，这些细节都是建模过程中需要结合实际使用场景反复调整的部分。

在实际的建模练习中，这类老式有线电钻是非常好的练习素材，它既包含规则的回转类结构（钻夹头、输出轴），也包含不规则的自由曲面（手柄、电机舱过渡面），还有大量的小特征（散热槽、开关、标识位、安装孔），可以同时锻炼实体建模的特征操作能力和曲面建模的过渡处理能力，建模完成后也可以直接用于渲染练习、装配动画制作，或者作为电动工具类产品设计的基础参照模型，帮助设计者理解手持电动工具的结构排布逻辑和人机工程设计要点。
