标准保龄球运动器材瓶体三维结构设计

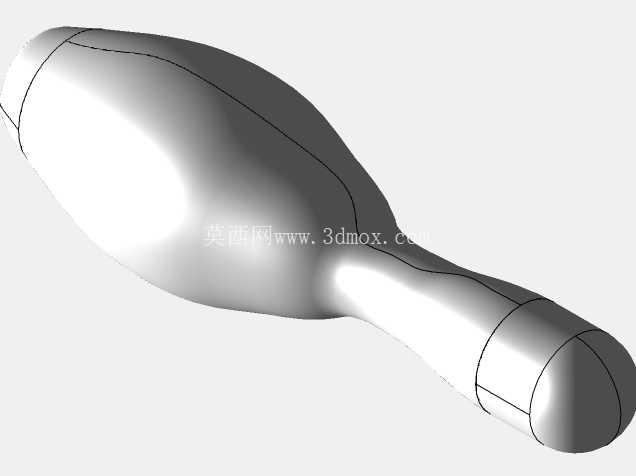

　　在商用保龄球馆的球道设备配置中，保龄球瓶是整套运动系统里直接承受球体冲击、决定运动判定准确性的核心接触部件，其结构设计的合理性直接关系到场馆运营的耗材更换成本、运动体验的一致性以及赛事级使用的判定标准合规性。不同于普通民用休闲摆件，专业保龄球瓶的结构设计需要同时兼顾耐冲击性能、重心稳定性、碰撞反馈一致性以及长期使用的抗形变能力，每一处曲面过渡、壁厚分布都需要匹配实际使用场景下的受力特征。从结构设计逻辑来看，瓶体采用三段式曲面过渡构型，底部为平直的支撑端面，需要与球道末端的瓶位定位点精准贴合，保证摆放状态下的垂直度偏差控制在极小范围内，避免因放置倾斜导致碰撞时倾倒轨迹异常，影响运动判定结果。瓶身中段为外凸的弧形鼓肚结构，这一区域是保龄球接触概率最高的撞击区域，曲面弧度经过反复校核，既能够保证球体撞击时的接触应力均匀分散，避免局部应力集中导致瓶体过早开裂，也能让不同角度的撞击都能传递符合运动规则的倾倒力矩，保证不同力度、不同入射角度的撞击都能产生符合预期的连锁碰撞效果，也就是保龄球运动中常见的“连带击倒”效果，这一区域的壁厚设计采用渐变式分布，撞击核心区壁厚略高于上下衔接段，在控制整体重量符合标准要求的前提下，最大化提升高频撞击区域的结构强度。

　　瓶身上段为向内收窄的颈部结构，最终过渡到顶部的圆弧端头，颈部的收窄弧度直接决定了瓶体重心的高度位置，专业级保龄球瓶的重心必须严格控制在瓶体总高度的特定区间内，重心过高会导致瓶体过于容易倾倒，轻微的震动就可能出现误倒，重心过低则会导致撞击后难以击倒，不符合运动规则的难度设定。在实际建模过程中，所有曲面都采用G2连续过渡处理，避免出现曲面棱角导致的应力集中点，尤其是颈部与鼓肚段、鼓肚段与底部支撑段的衔接位置，是长期冲击下最容易出现疲劳断裂的区域，曲面过渡的圆角半径经过多轮受力仿真优化，能够让撞击产生的冲击力沿着瓶体曲面均匀传导到整个支撑结构，减少局部应力峰值。从安装与摆放的边界条件来看，瓶体底部支撑面的平面度有严格要求，需要保证在标准球道的水平台面上，无外力作用下能够保持稳定直立，同时底部边缘做微小的倒角处理，避免摆放过程中剐蹭球道表面，也能减少瓶体倾倒时底部边缘的磕碰损伤。瓶体的整体重量分布经过精确配平，单个瓶体的重量偏差需要控制在极小的公差范围内，整套10个瓶的重量差不能超过规定阈值，否则会出现不同瓶位的撞击反馈不一致，影响运动的公平性。

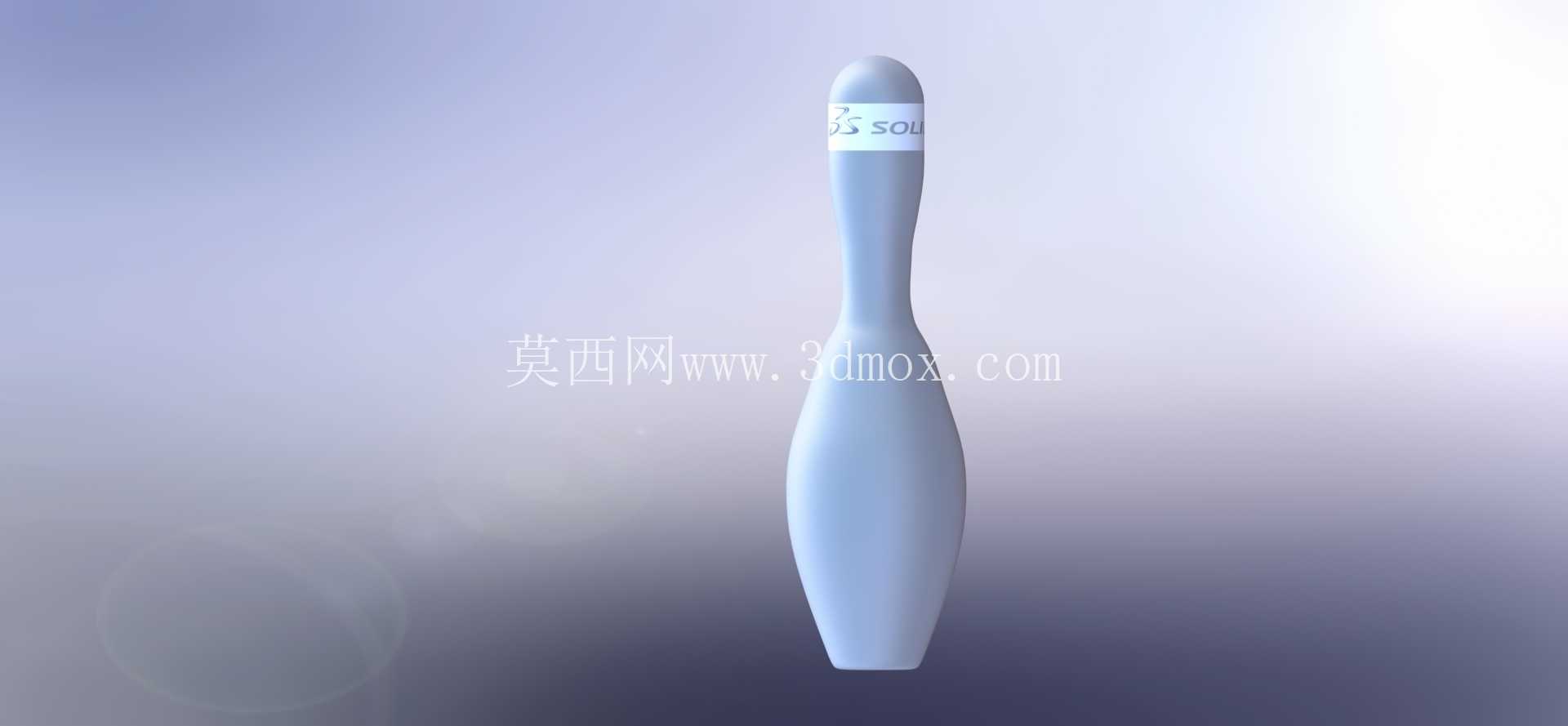

　　在日常使用场景中，保龄球瓶需要反复承受6-16磅硬质保龄球的高速冲击，每次撞击的瞬时冲击力可以达到数百牛，这就要求瓶体的内部结构设计不能是简单的等壁厚空心结构，而是要根据不同区域的受力频率调整内部的支撑结构，在保证整体重量符合标准的前提下，高频撞击区域可以增设隐性的加强筋结构，同时加强筋的走向需要顺着冲击力的传导方向布置，避免加强筋本身成为应力集中的断裂点。另外，瓶体的外表面需要预留标识张贴的平整区域，也就是瓶身上段颈部附近的环形区域，这一区域的曲面弧度平缓，能够保证标识粘贴后平整无褶皱，不会因为曲面曲率过大导致标识起翘脱落，同时这一区域处于撞击接触区之外，不会因为频繁的球体碰撞磨损标识内容。

　　很多初入结构设计的从业者在做这类体育器材建模时，容易只关注外形的视觉相似度，忽略实际使用中的受力需求和安装边界，比如把底部支撑面做的过小，导致摆放稳定性不足，或者颈部收窄的弧度过大，导致重心位置偏移，最终做出来的模型只能作为外观展示使用，无法匹配实际的生产制造与场馆使用需求。实际上这类运动器材的三维建模，每一个尺寸参数、每一段曲面曲率都有对应的实际使用场景支撑，小到底部倒角的角度，大到整体的高度比例，都需要结合实际使用中的碰撞测试、摆放测试、长期疲劳测试的结果来调整，单纯的外观复刻无法满足工程化应用的需求。在建模的参数化设置上，需要把瓶体总高度、最大直径位置、重心高度、底部支撑直径这些核心参数设置为可调整的参数变量，方便后续根据不同赛事的标准要求、不同材质的成型工艺特性快速调整结构尺寸，比如采用实木材质、复合材料材质或者工程塑料材质时，不同材料的密度、抗冲击性能存在差异，就可以通过调整壁厚分布、重心位置来保证最终成品的性能符合使用要求，不需要重新构建整个曲面模型，大幅提升设计迭代的效率。
