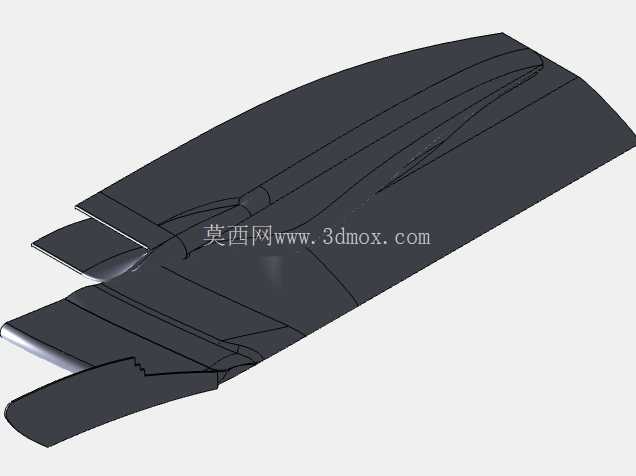

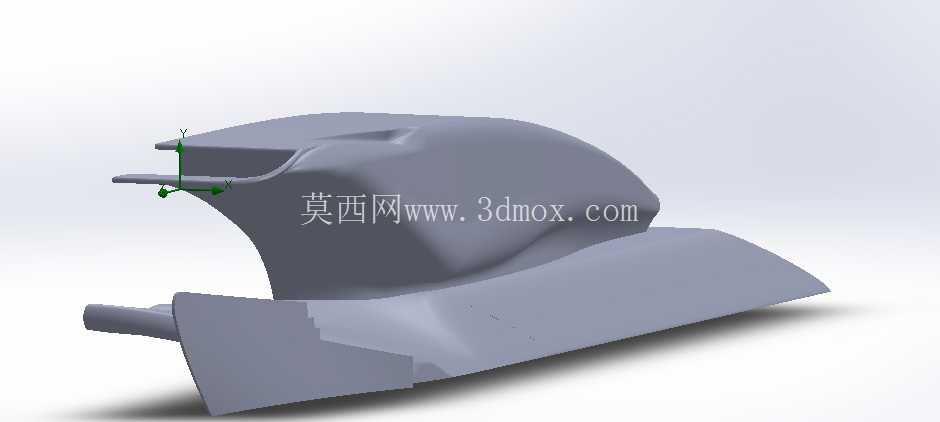

F1赛车RB19侧箱结构迭代设计方案

在方程式赛车的整车开发流程中，侧箱是衔接前后轴气流、整合动力单元散热、影响整车下压力平衡的核心结构部件，其设计迭代直接决定赛车在不同赛道工况下的气动效率与动力系统稳定性。本次呈现的侧箱结构，是针对RB19车型特定气动布局的阶段性优化成果，核心围绕气流梳理与散热效率的平衡展开设计。

从实际赛事应用场景来看，F1赛事中侧箱需要同时承担多重功能：首先是为动力单元的散热器、中冷器、油冷器提供稳定的冷却气流通道，确保动力单元在全负荷工况下维持最佳工作温度区间，避免因热衰减导致动力输出下降甚至部件故障；其次是引导前轮带出的乱流，避免其直接冲击后翼与扩散器区域，减少气动阻力的同时提升尾部下压力的生成效率；此外侧箱的外形轮廓还需要配合底板边缘的气流密封设计，维持车底低压区的稳定性，这一点在高速弯与直道尾速的平衡中尤为关键。

设计思路上，本次迭代首先调整了侧箱上部的进气口轮廓，相比常规侧箱的大开口设计，收窄的上沿能够将更多高速气流导向尾翼方向，同时进气口内部的导流结构做了曲面优化，在保证冷却气流量充足的前提下，降低进气过程中的气流分离损失。侧箱主体的下切弧度做了针对性调整，靠近底板的位置做了渐进式的曲面过渡，能够将前轮甩出的轮拱乱流引导至侧箱下方，配合底板边缘的涡流发生器形成稳定的气封，减少车底低压区的气流泄漏。侧箱后部的收腰曲线采用了多段曲率连续的曲面设计，能够让流经侧箱表面的气流平顺地导向后刹车通风道与扩散器上部，避免气流在侧箱尾部形成湍流区，降低尾部气动阻力。

从安装边界来看，该侧箱结构的安装点位完全匹配RB19原有单体壳的侧箱安装位，前部衔接前悬挂后缘与防滚架侧部安装点，后部衔接动力单元的散热模块固定支架与变速箱壳体侧部安装面，下部与底板边缘的密封胶条安装位完全贴合，不需要对原有车身结构做额外修改即可完成试装验证。外形尺寸上，侧箱的整体宽度控制在赛事规则允许的车身宽度范围内，最高点与驾驶舱后部的防滚架上沿齐平，下部最低点距离底板上表面的高度预留了足够的散热管路布置空间，侧箱内部的空腔容积经过测算，能够完全容纳原有散热模块与相关管路，同时预留了传感器布线的走线空间。

在实际工程验证环节，该结构的曲面曲率经过多轮CFD仿真调整，确保侧箱表面的气流附着率在0-300km/h的车速区间内维持在较高水平，避免出现大面积气流分离导致的下压力波动。侧箱的壁厚设计参考了F1车身部件的常规标准，在保证结构强度能够承受赛道碎石冲击与高速气流载荷的前提下，尽可能做了轻量化处理，安装点位的加强筋结构采用了一体化曲面设计，避免应力集中导致的部件开裂问题。对于不同赛道的适配性，该侧箱结构可以通过更换上部进气口的导流片，调整冷却气流量与气动阻力的平衡，适配高速赛道高下压力、低速赛道高散热需求的不同工况，不需要整体更换侧箱主体即可完成调校，能够有效减少赛事运营中的备件成本与调校时间。
