自制坐标型熔融沉积3D打印设备结构

　　日常做非标结构验证、小批量定制零件打样时，桌面级FDM设备是最常用的快速成型工具，这款坐标型结构的打印设备，完全围绕桌面场景的使用需求做结构排布，没有照搬市售机型的冗余设计，所有传动、支撑部件的选型都优先考虑加工便利性与装配调试的容错空间。从实际使用场景来看，这类设备可覆盖创客创意验证、机械非标件小批量打样、教学实训操作、文创产品定制等多个场景，不需要配套工业级的恒温车间、专用气源等辅助设施，普通桌面台面即可放置运行，对使用环境的适配性较强。

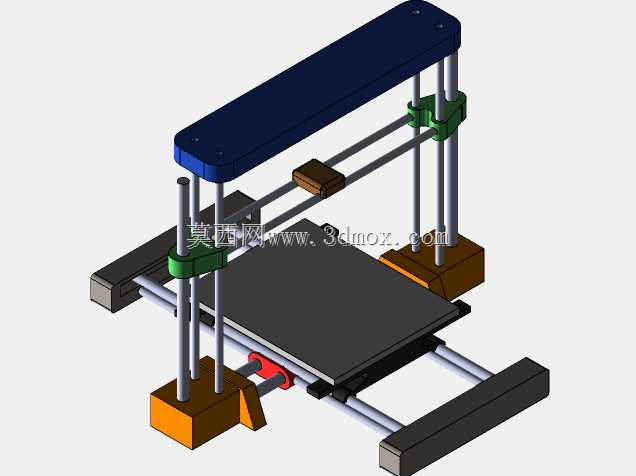

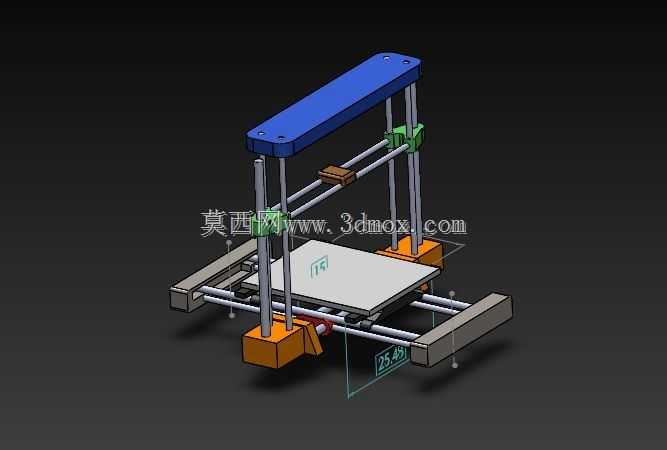

　　整机采用经典的笛卡尔坐标运动逻辑，X轴负责打印头的横向移动，Y轴负责成型平台的纵向进给，Z轴负责打印头的垂直升降，三个运动轴的运动解耦完全独立，调试时不需要做复杂的运动学参数标定，对初次组装调试的使用者十分友好。支撑框架部分采用双竖向光轴搭配顶部横梁的结构，顶部蓝色横梁为Z轴提供固定安装基准，两根竖向光轴同时承担Z轴升降的导向功能与整机框架的侧向支撑作用，省去了额外的型材框架拼接工序，零件加工量更少，装配时只需要保证两根光轴的平行度与垂直度，即可满足Z轴的运动精度要求，安装边界上，整机横向宽度控制在400mm以内，纵向深度控制在380mm以内，竖向高度控制在450mm以内，占用台面空间不足0.2平方米，普通办公桌、实训台都可以轻松放置，不需要预留额外的安装操作空间。

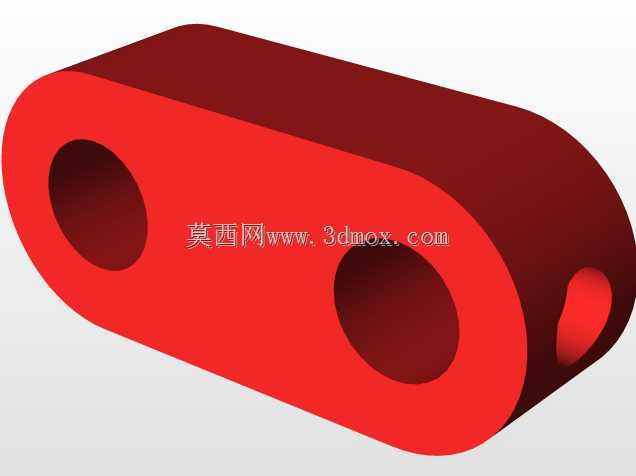

　　运动传动部分，X轴采用光轴导轨搭配滑动座的结构，挤出机构固定在X轴滑动座上，通过同步带传动实现横向往复运动，传动阻力小，运动响应速度快，可满足打印过程中频繁换向的运动需求；Y轴同样采用双光轴导向结构，成型平台固定在Y轴滑动座上，通过底部的同步带传动实现纵向进给，平台下方预留了足够的安装空间，可根据使用需求加装平台加热模块、调平组件等拓展配件；Z轴采用丝杆传动结构，将旋转运动转化为X轴横梁的垂直升降运动，丝杆的导程选用常规的8mm规格，既可以保证升降过程的运动精度，也能匹配常规步进电机的扭矩输出，不需要额外加装减速机构，传动链更短，反向间隙更小。

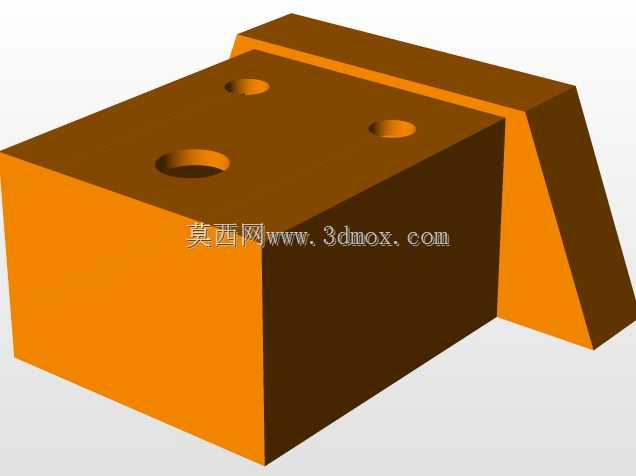

　　成型平台采用方形平板结构，有效打印幅面控制在200200200mm区间，可覆盖绝大多数日常打样的零件尺寸需求，平台表面可粘贴美纹纸、PEI膜等不同的附着介质，适配PLA、ABS、PETG等不同耗材的打印附着要求，平台与Y轴滑动座的连接采用可调式固定结构，装配时可通过调节螺钉调整平台的水平度，降低首层打印失败的概率。底部三个角位的橙色固定座为整机的调平支撑脚，同时也是Y轴光轴、Z轴光轴的底部固定基准，将支撑脚与轴固定座集成设计，既减少了单独零件的加工量，也能保证整机放置时的稳定性，打印过程中不会因为轴系运动产生明显的晃动。

　　设计过程中优先考虑了零件的易加工性，所有结构件都可通过常规的铣削、3D打印方式加工获得，不需要开模制作特殊零件，后期维护更换配件的成本极低；走线全部沿光轴、横梁的侧边排布，预留了足够的线长余量，不会因为轴系运动拉扯线缆，也避免了线缆外露影响设备外观。整机没有设计封闭外罩，一方面是为了控制整体体积与重量，方便搬运移动，另一方面也便于打印过程中观察成型状态，及时处理翘边、堵头等突发问题，对于教学场景而言，开放式的结构也能让学习者直观观察到三个轴的运动逻辑，理解FDM打印的成型原理。

　　从装配调试的角度来看，这款结构的装配顺序逻辑清晰，先组装底部的Y轴导向与传动结构，再安装竖向Z轴光轴与丝杆，之后装配X轴横梁与传动组件，最后固定成型平台与挤出机构，整个装配过程不需要专用的工装夹具，只用常规的内六角扳手、游标卡尺即可完成调试，装配容错率高，即使是没有太多设备组装经验的使用者，对照装配关系也能在短时间内完成整机组装。运动行程的设计上，三个轴都预留了5mm左右的软限位余量，避免运动超程撞击结构件，同时也给限位开关的安装预留了足够的位置，不需要额外切割修改结构件即可完成电气元件的固定。
