拖拉机配套旋转式割草作业装置设计

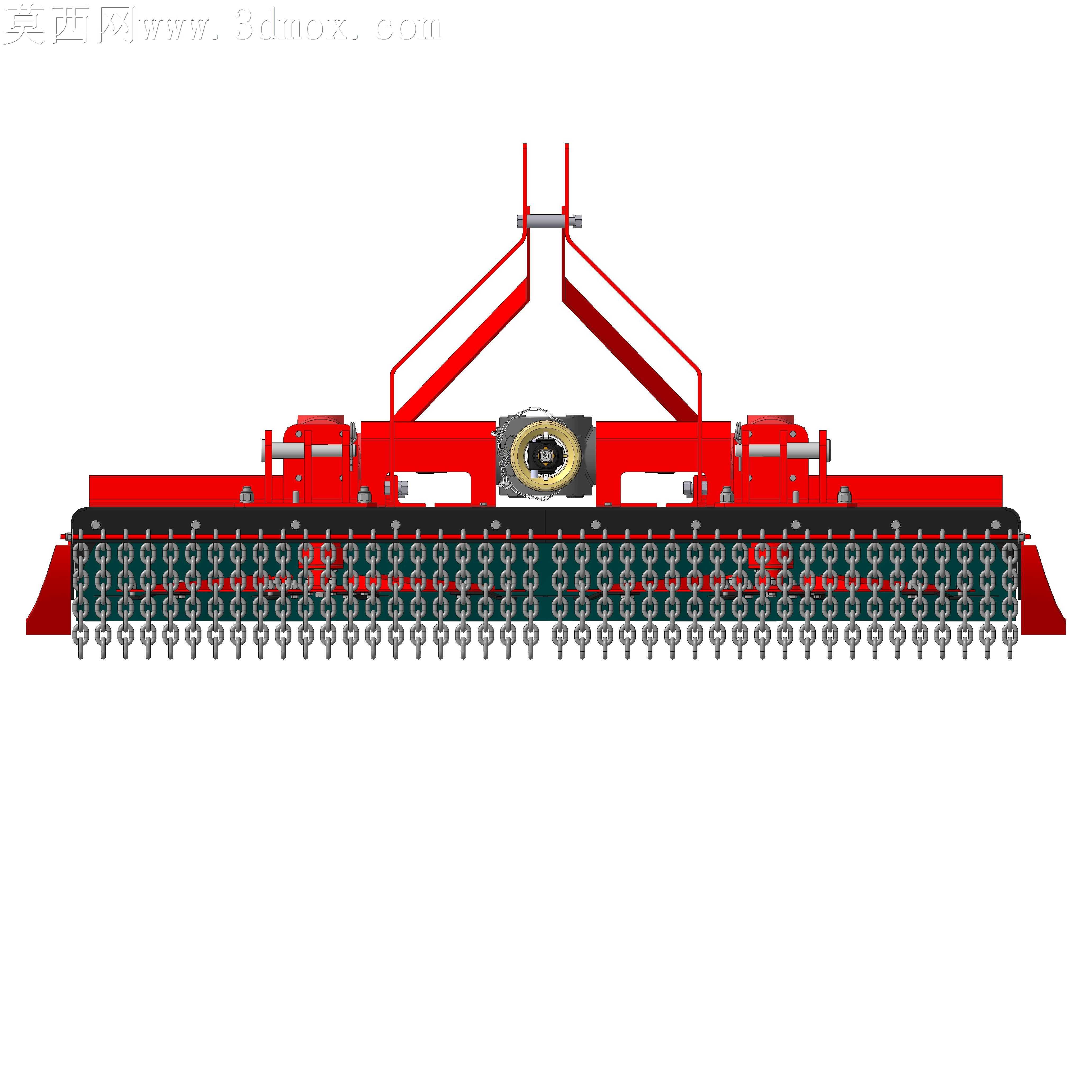

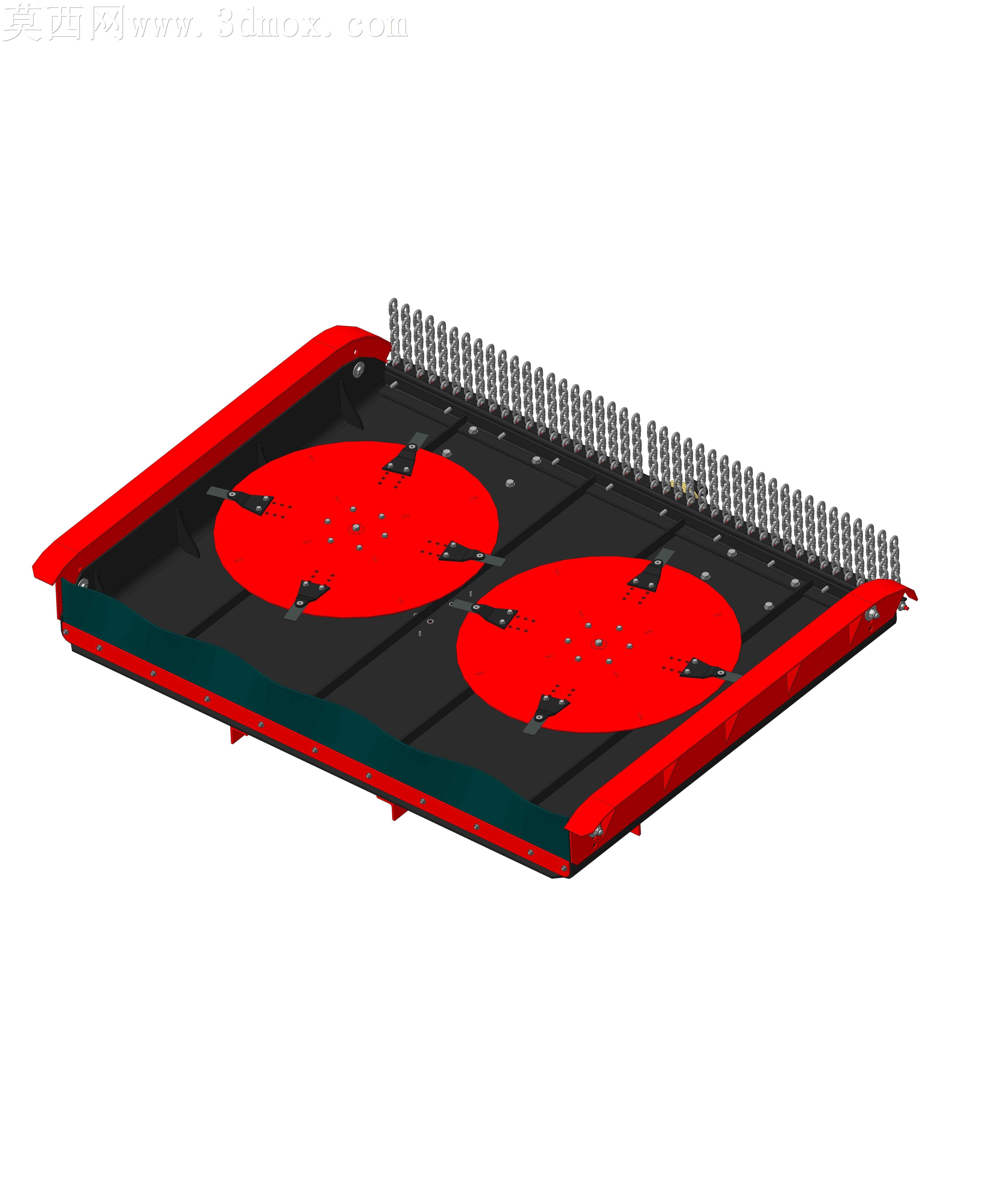

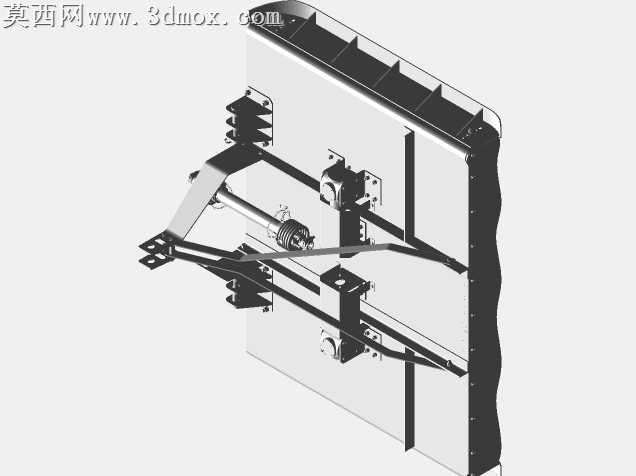

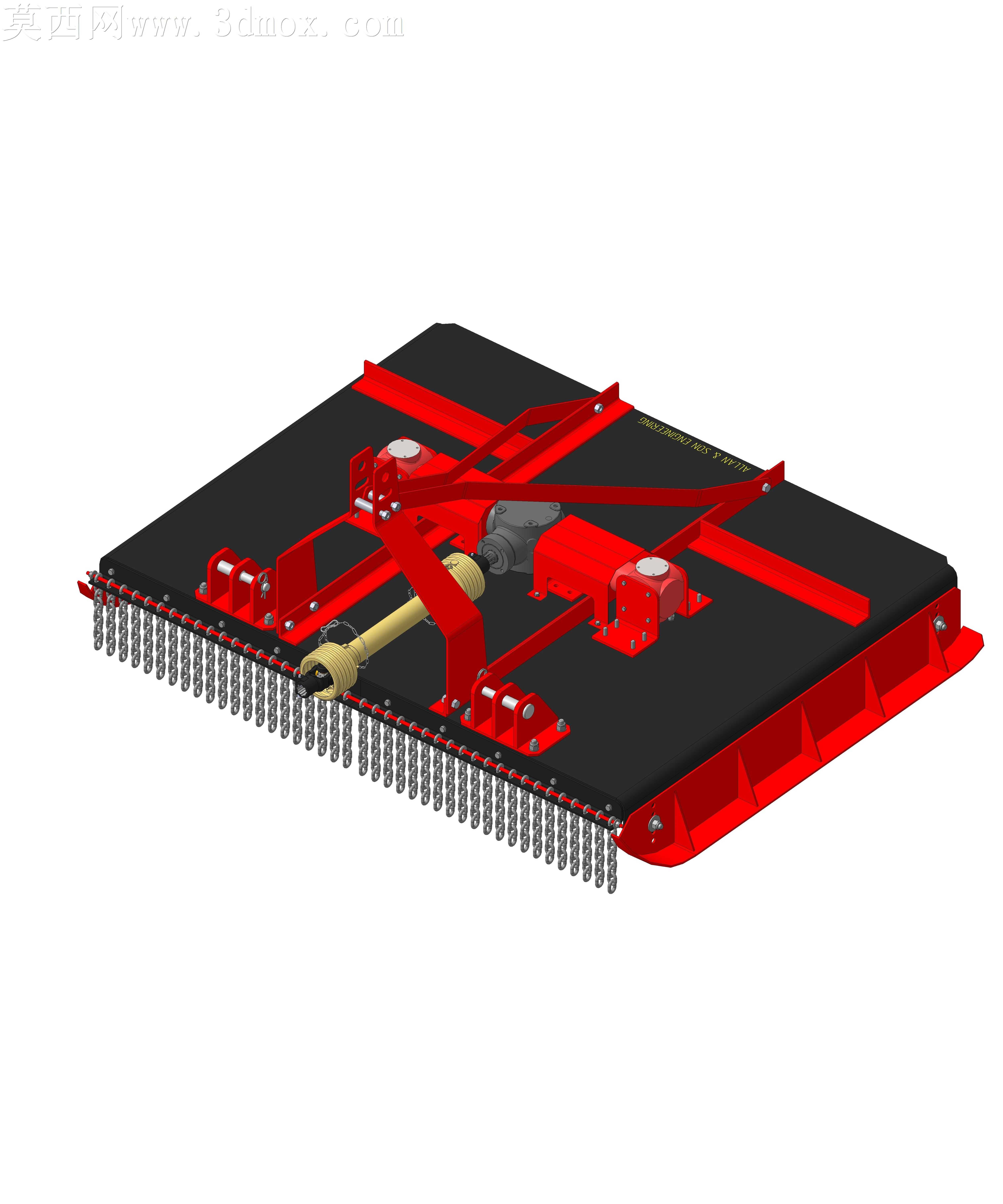

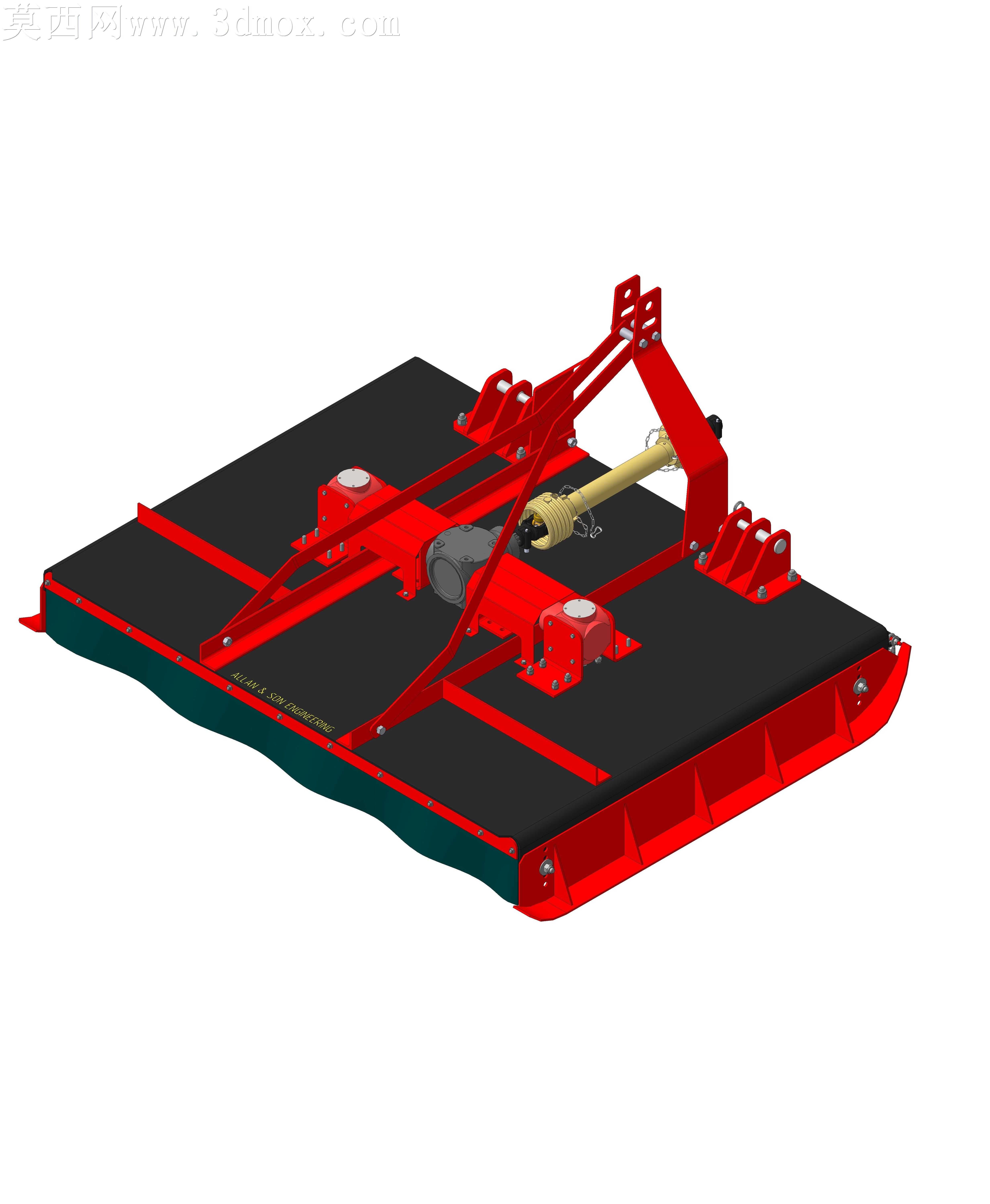

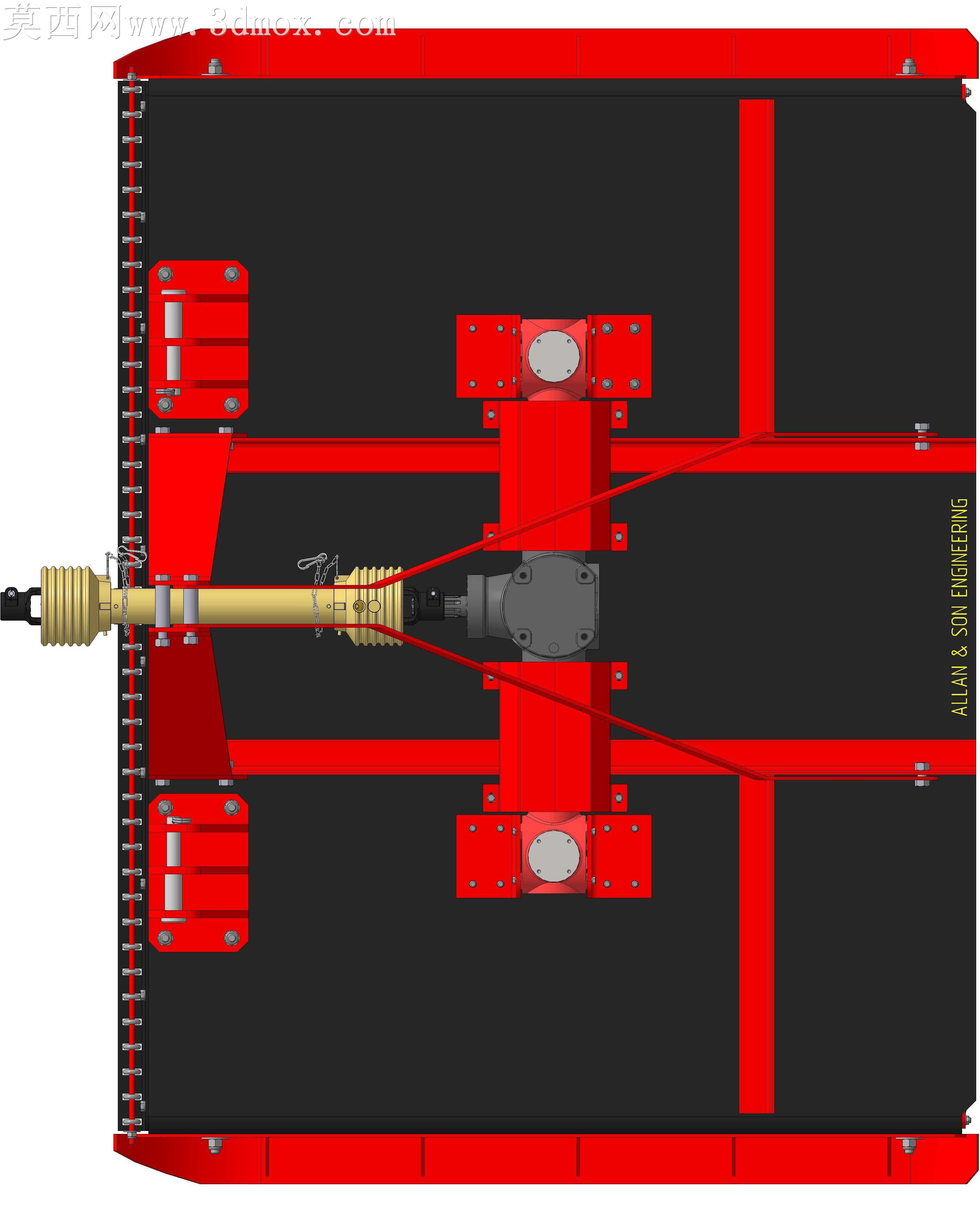

本模型为拖拉机后置悬挂式割草作业装置，采用三维参数化建模方式完成全结构搭建，建模过程中对各功能部件进行独立零件绘制后完成总装约束，完整还原装置的实际装配逻辑与运动配合关系。模型整体采用对称式框架结构设计，主体承载框架为高强度型材焊接结构，表面赋予高饱和度红色金属漆材质，还原农机设备常用的防护涂装外观，框架底部设置大面积黑色耐磨防护垫板，垫板边缘做圆弧包边处理，赋予橡胶类耐磨材质属性，模拟实际作业中抵御碎石、草屑冲击的防护结构。装置中部设置动力输入连接结构，采用带防护套的万向传动轴设计，传动轴表面赋予金属光泽材质与黄色防护套材质，清晰区分动力传递部件与防护结构，传动轴两侧对称布置旋转切割刀盘驱动单元，驱动单元外壳做防水密封结构设计，赋予铸铁哑光金属材质，还原农机部件的厚重质感。悬挂连接部位设置多组铰接挂耳与锁紧螺栓结构，所有螺栓、销轴类紧固件均按标准件参数建模，赋予镀锌亮面金属材质，清晰展示部件间的连接固定方式。模型底部切割工作区域做边缘抬升的滑橇式结构设计，可在作业时贴合地面起伏调整作业高度，避免刀盘磕碰地面造成损坏。渲染阶段采用户外自然光光照方案，突出金属材质的反光特性与橡胶部件的哑光质感，各部件间的装配间隙、运动避让空间均按实际设计参数预留，可直观展示装置的工作原理：作业时通过拖拉机后悬挂将装置降下至作业高度，拖拉机后输出轴通过万向传动轴将动力传递至两侧驱动单元，带动底部旋转刀盘高速转动完成牧草或田间杂草的切割作业，整体结构兼顾作业强度与地形适配性，悬挂结构适配多数常规马力段拖拉机的后悬挂接口，具备较强的通用适配性，建模过程中对易磨损部位做了结构强化设计的细节体现，符合农牧作业设备的耐用性设计要求。
