拖拉机前置清扫作业机具结构设计

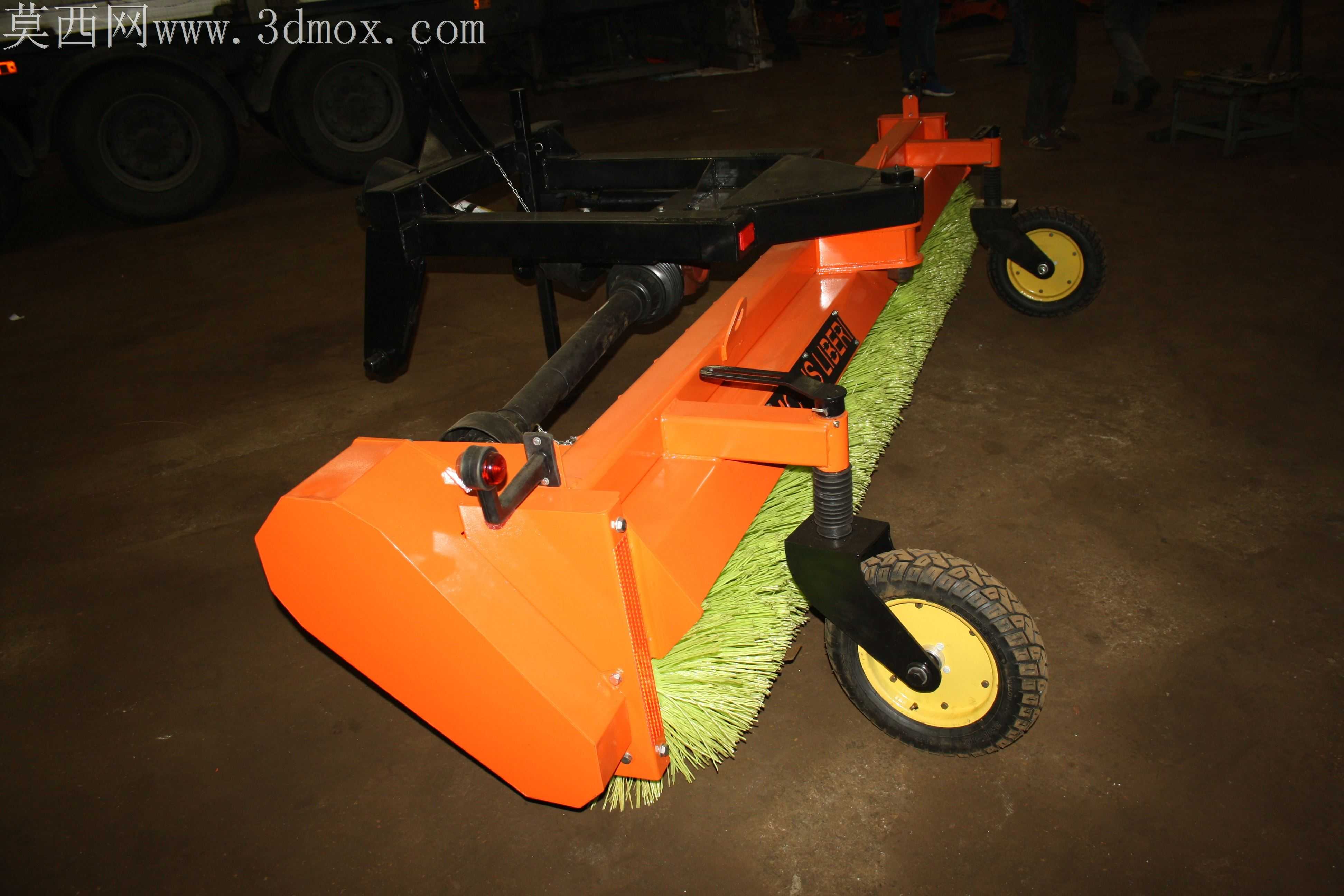

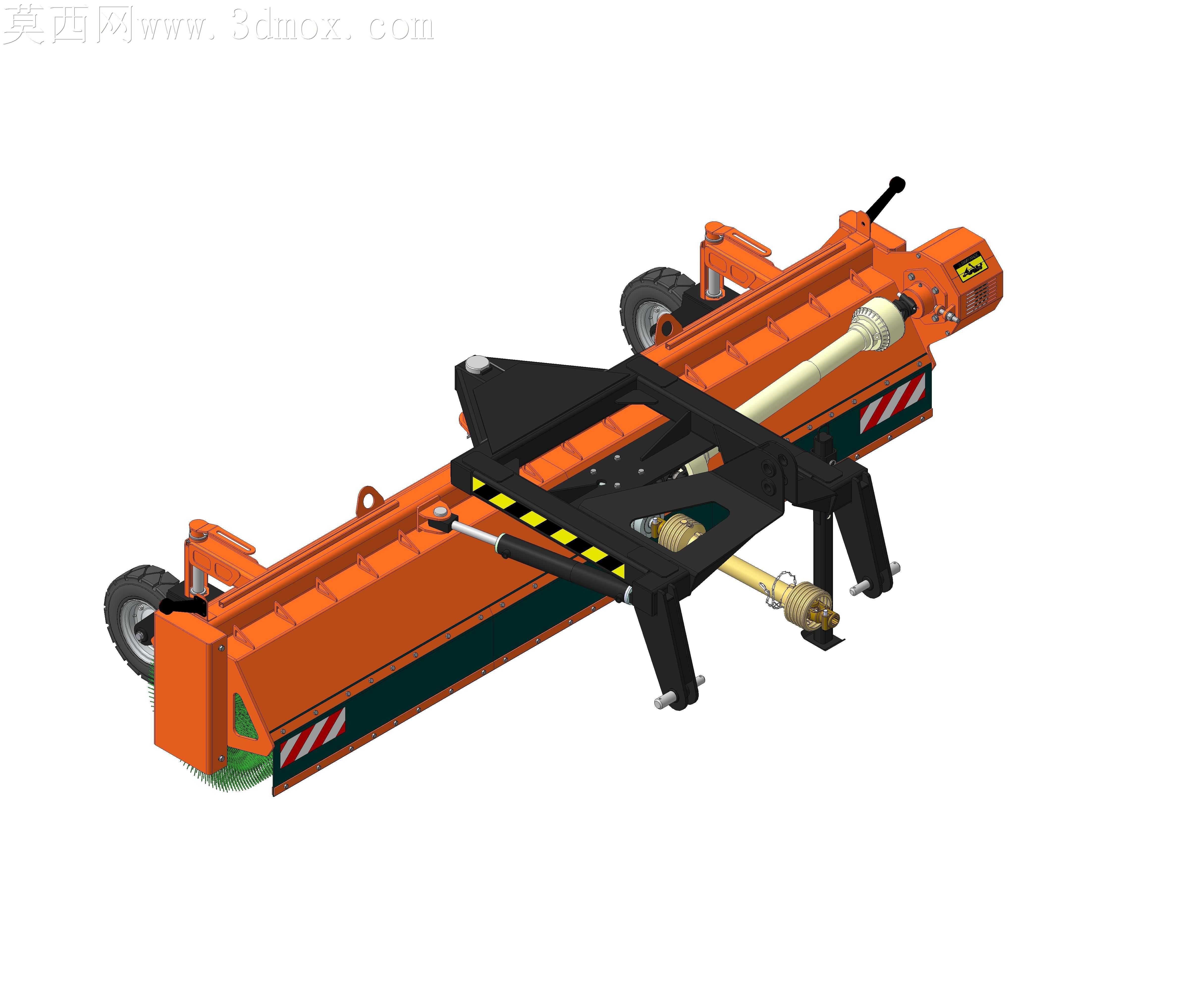

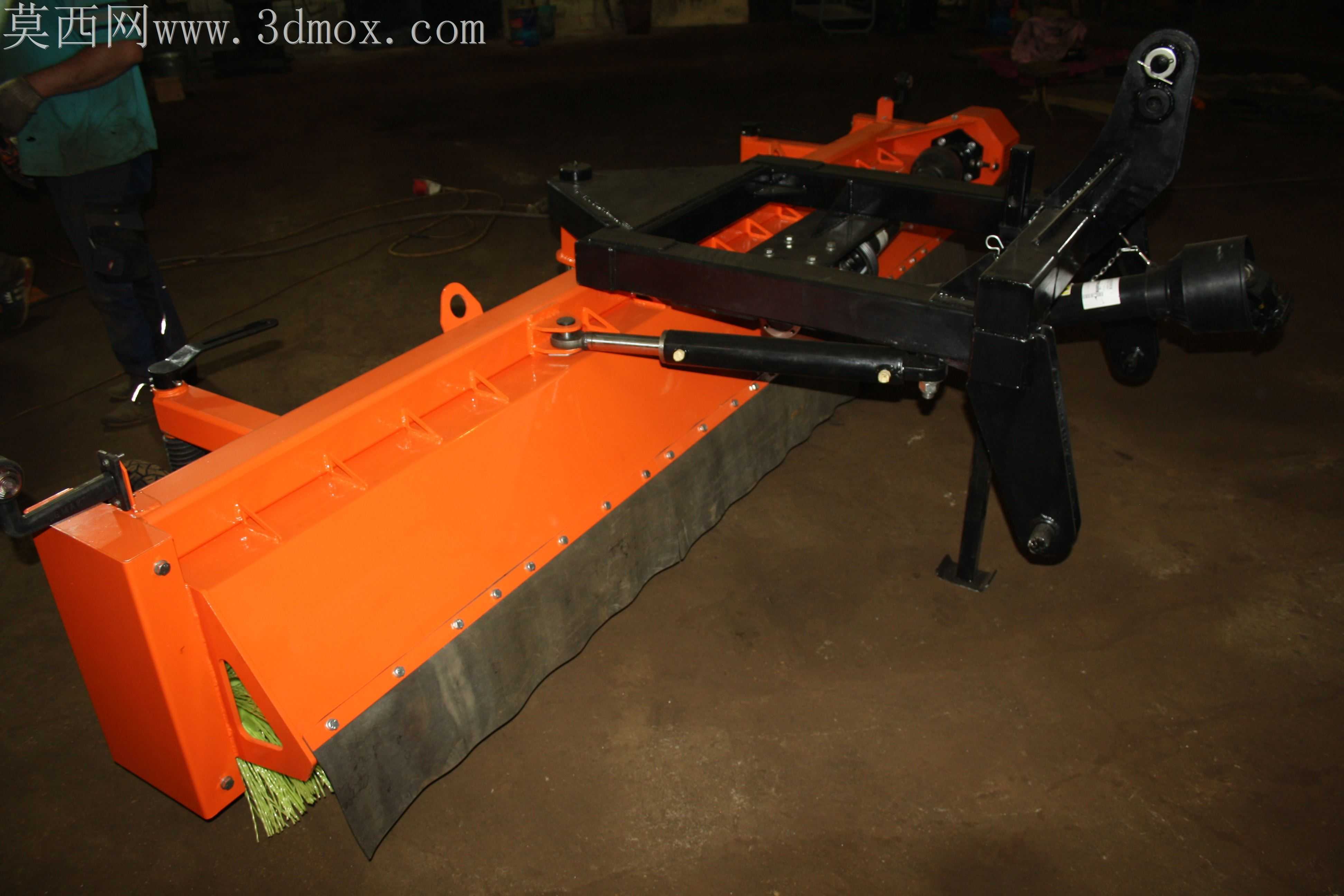

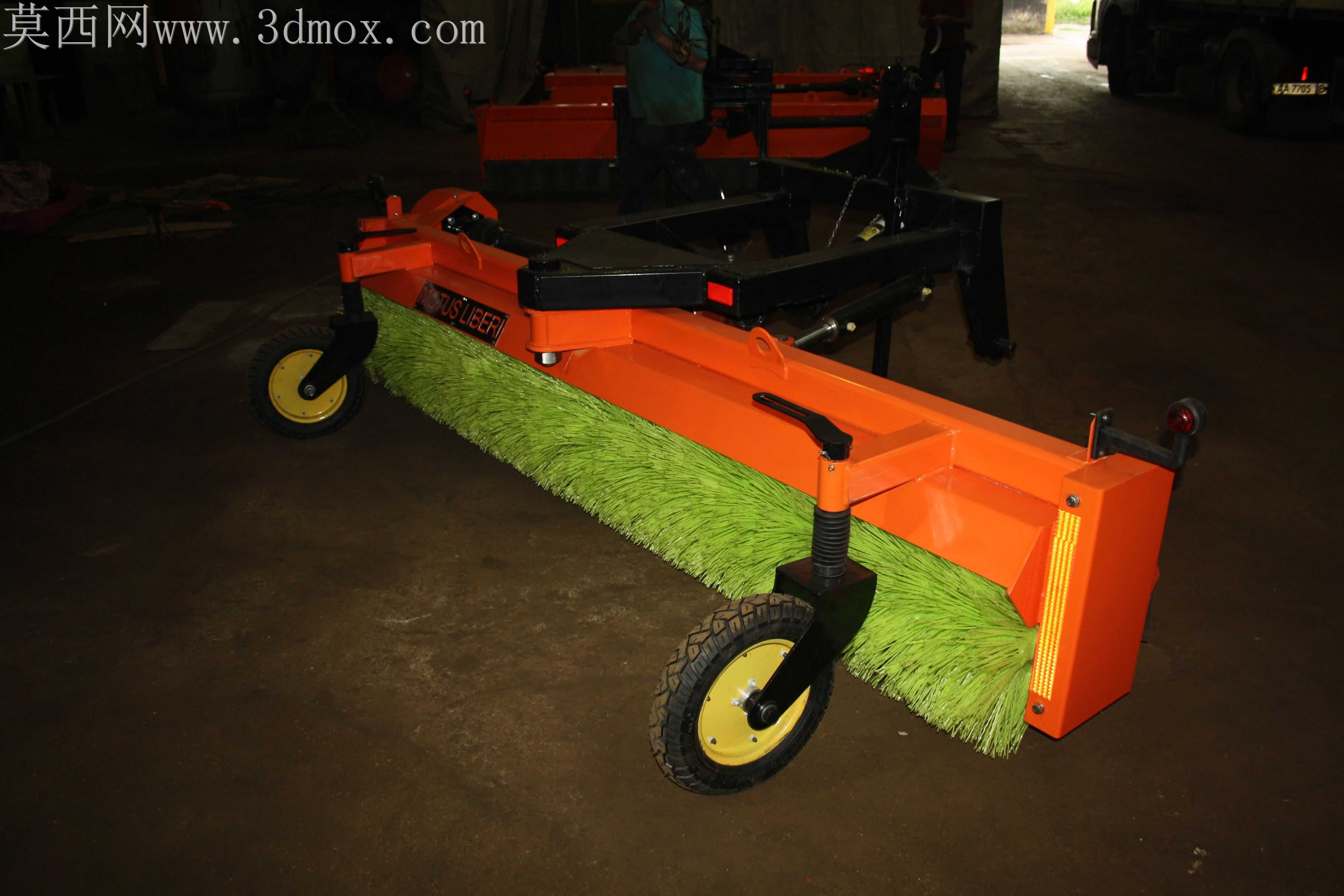

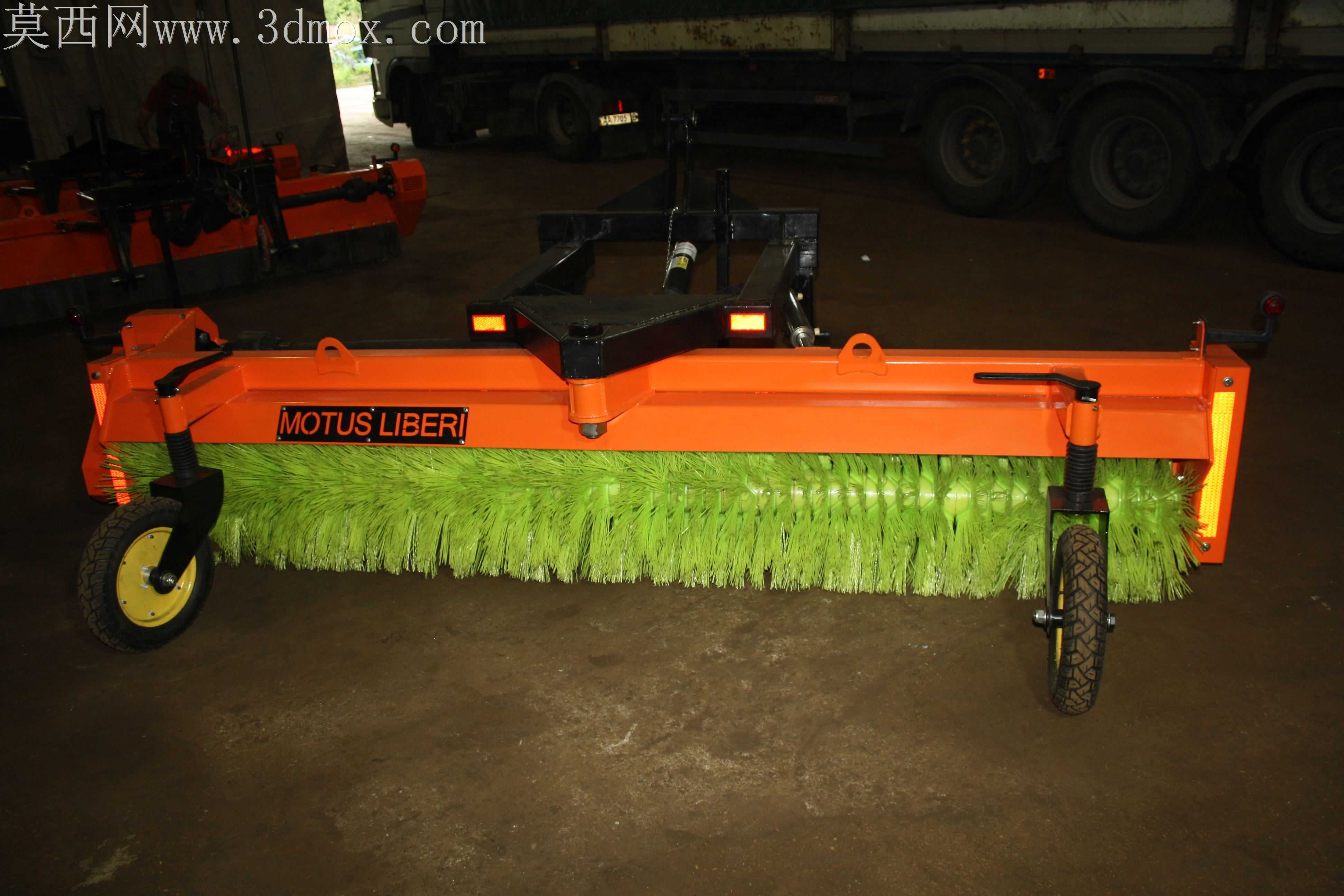

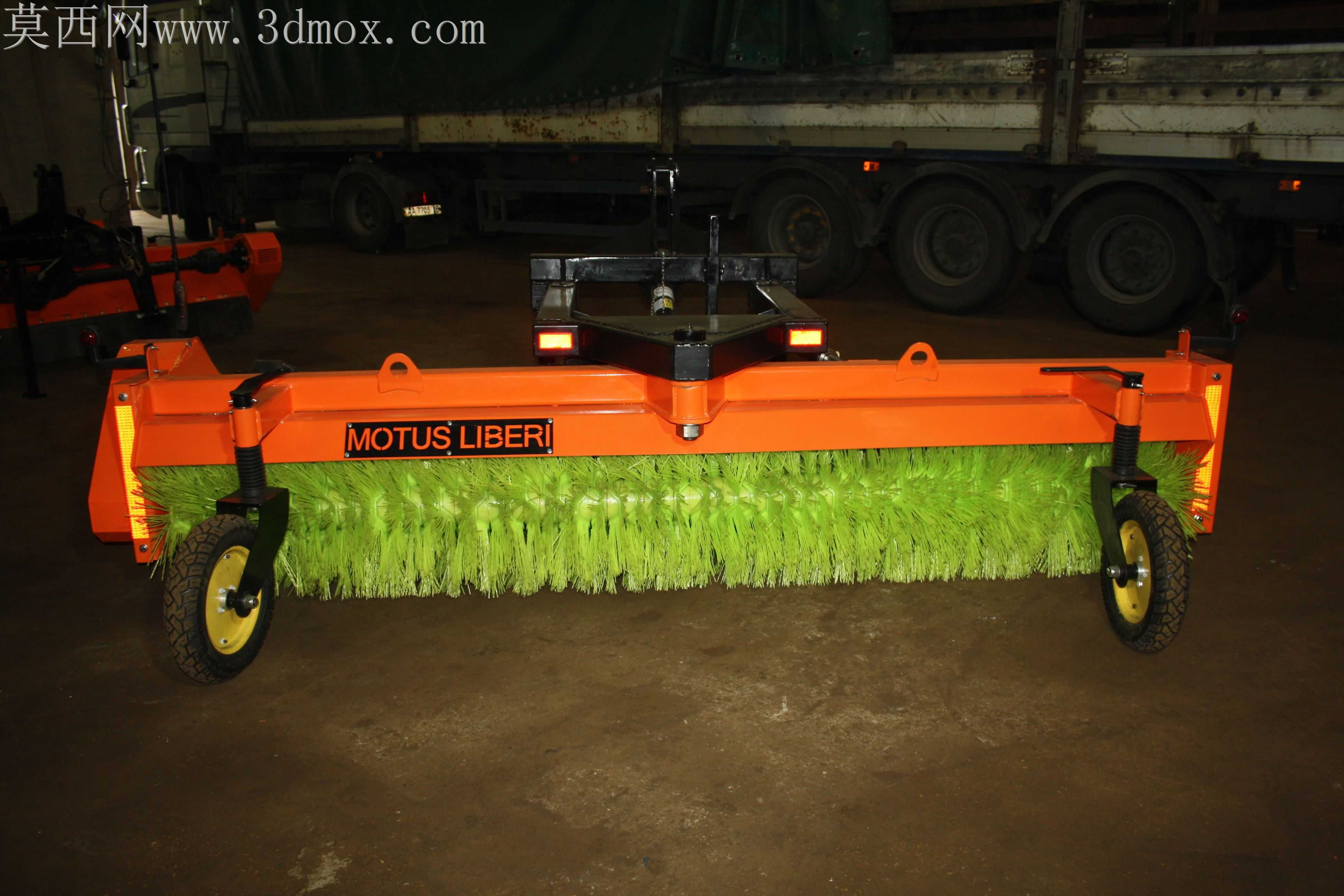

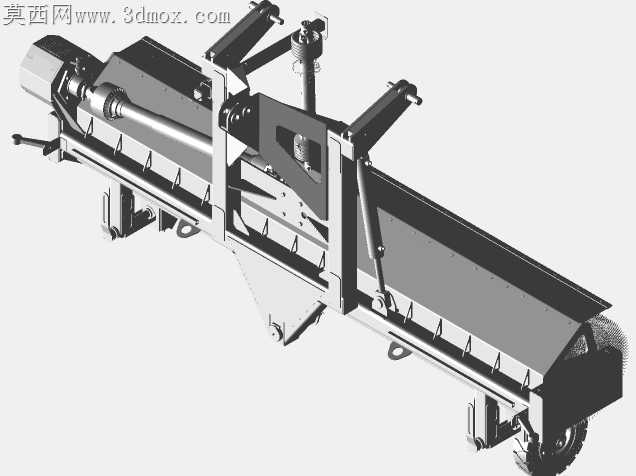

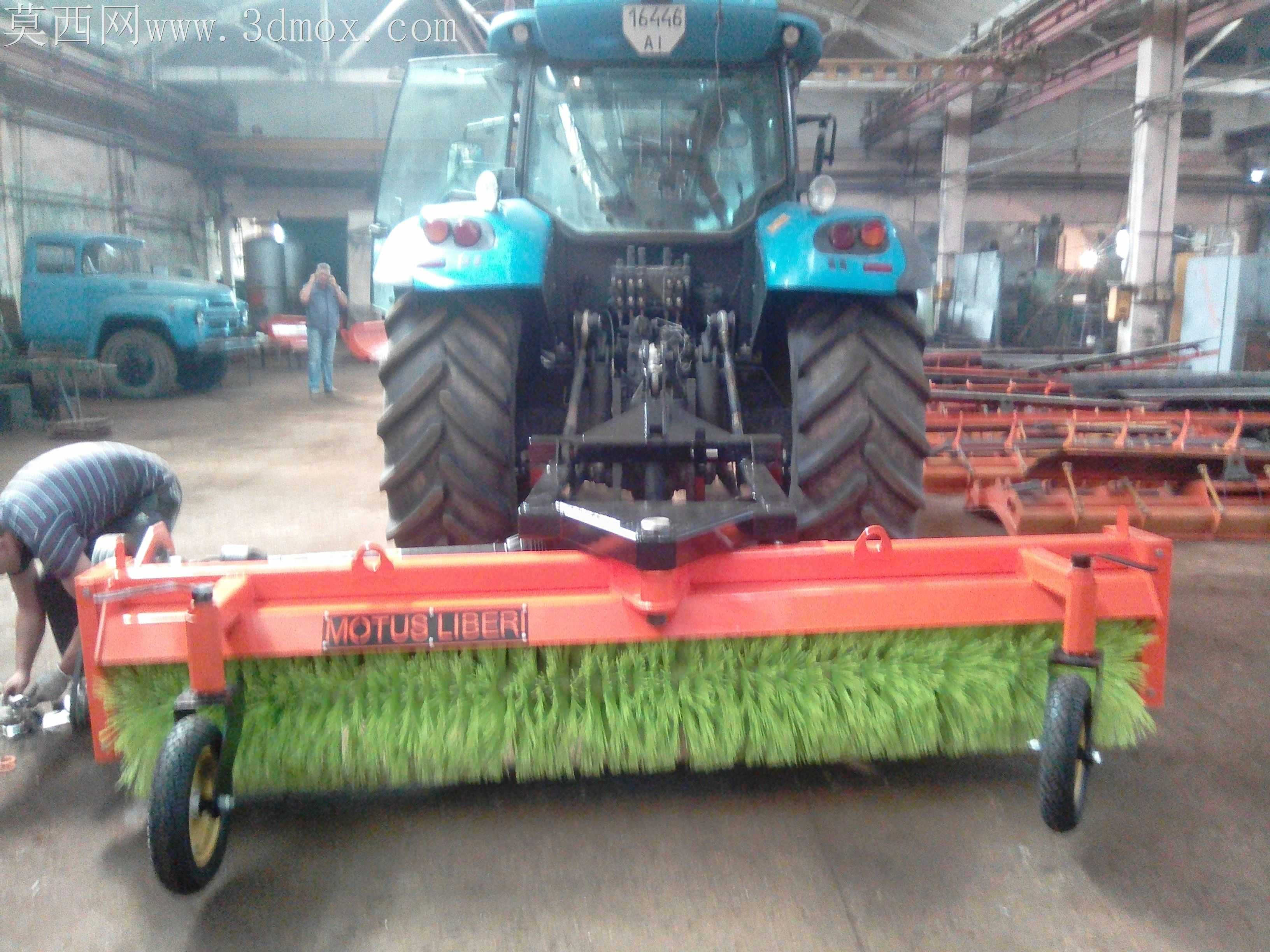

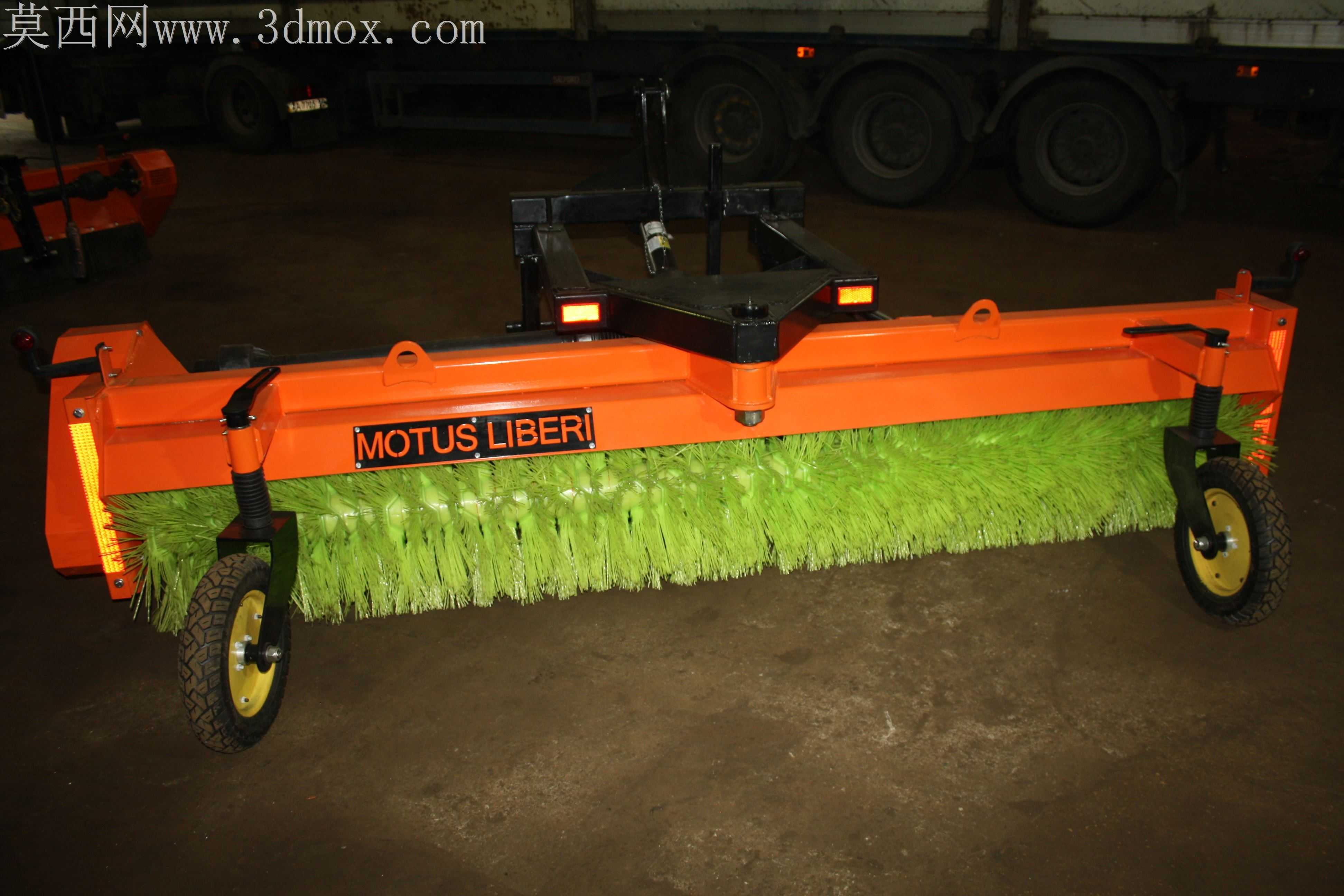

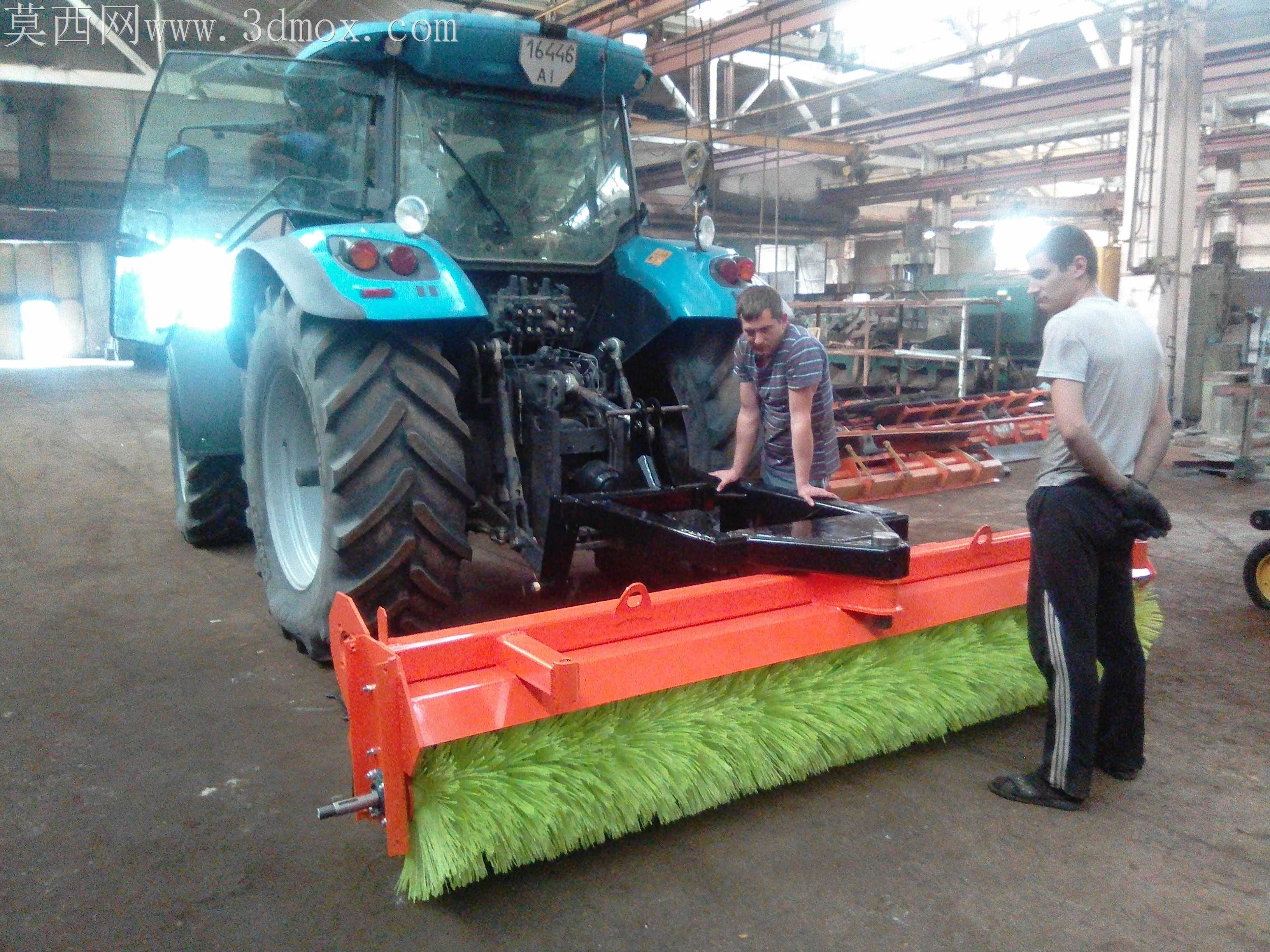

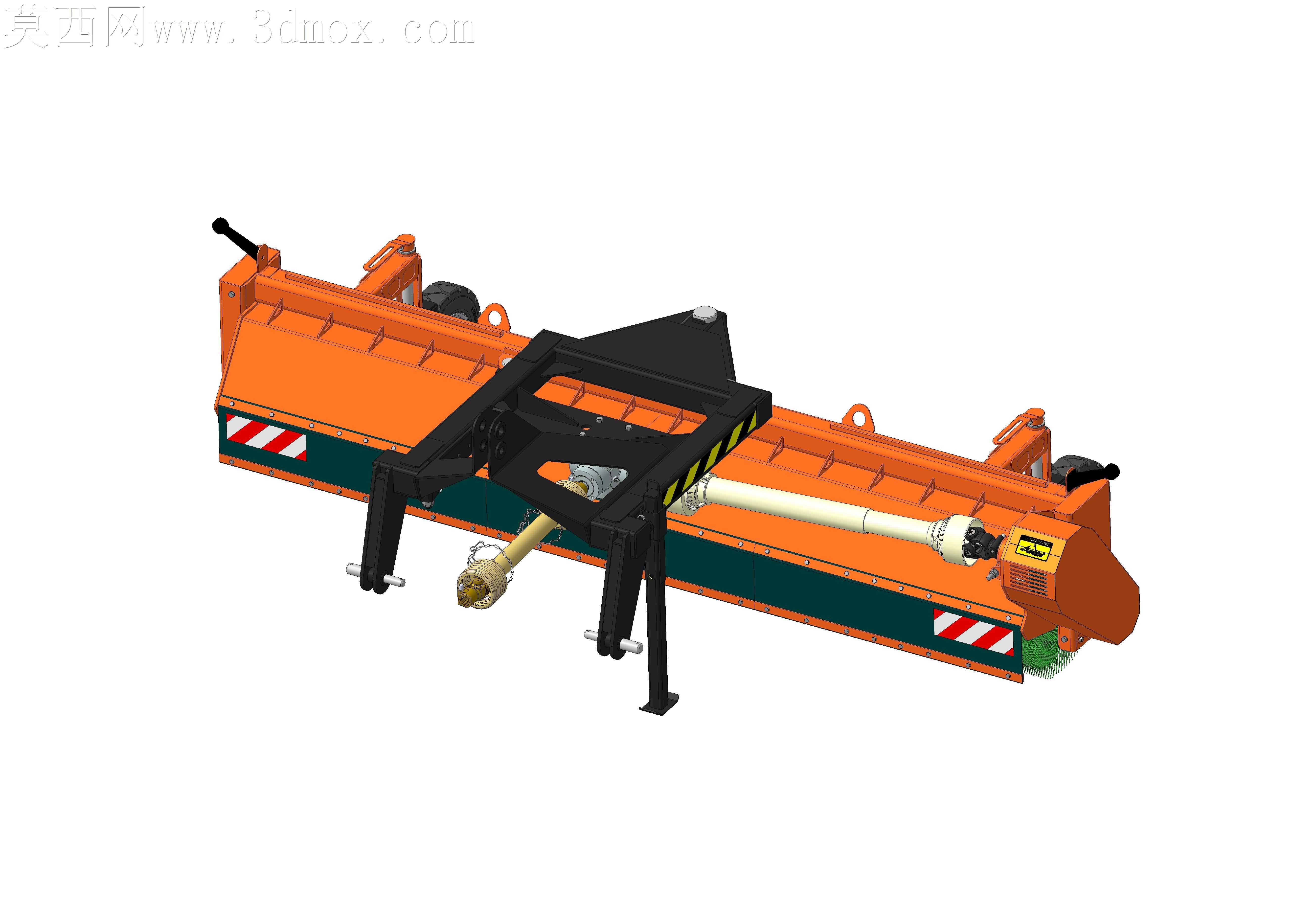

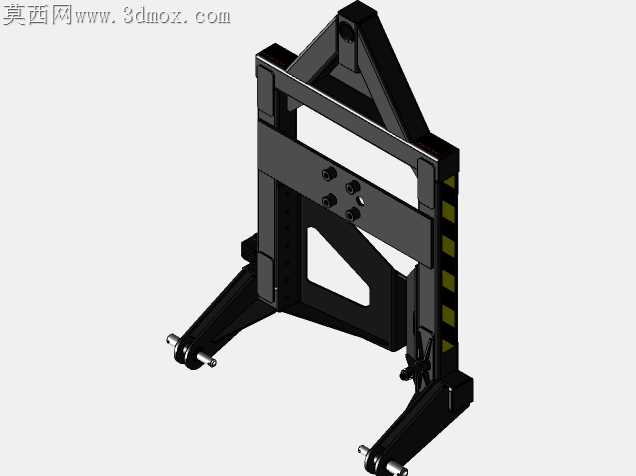

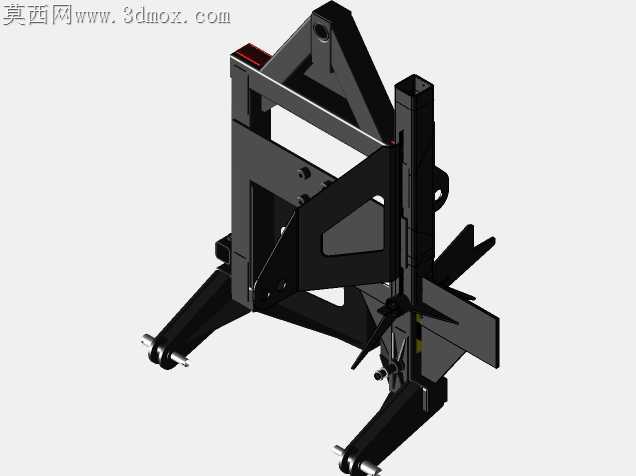

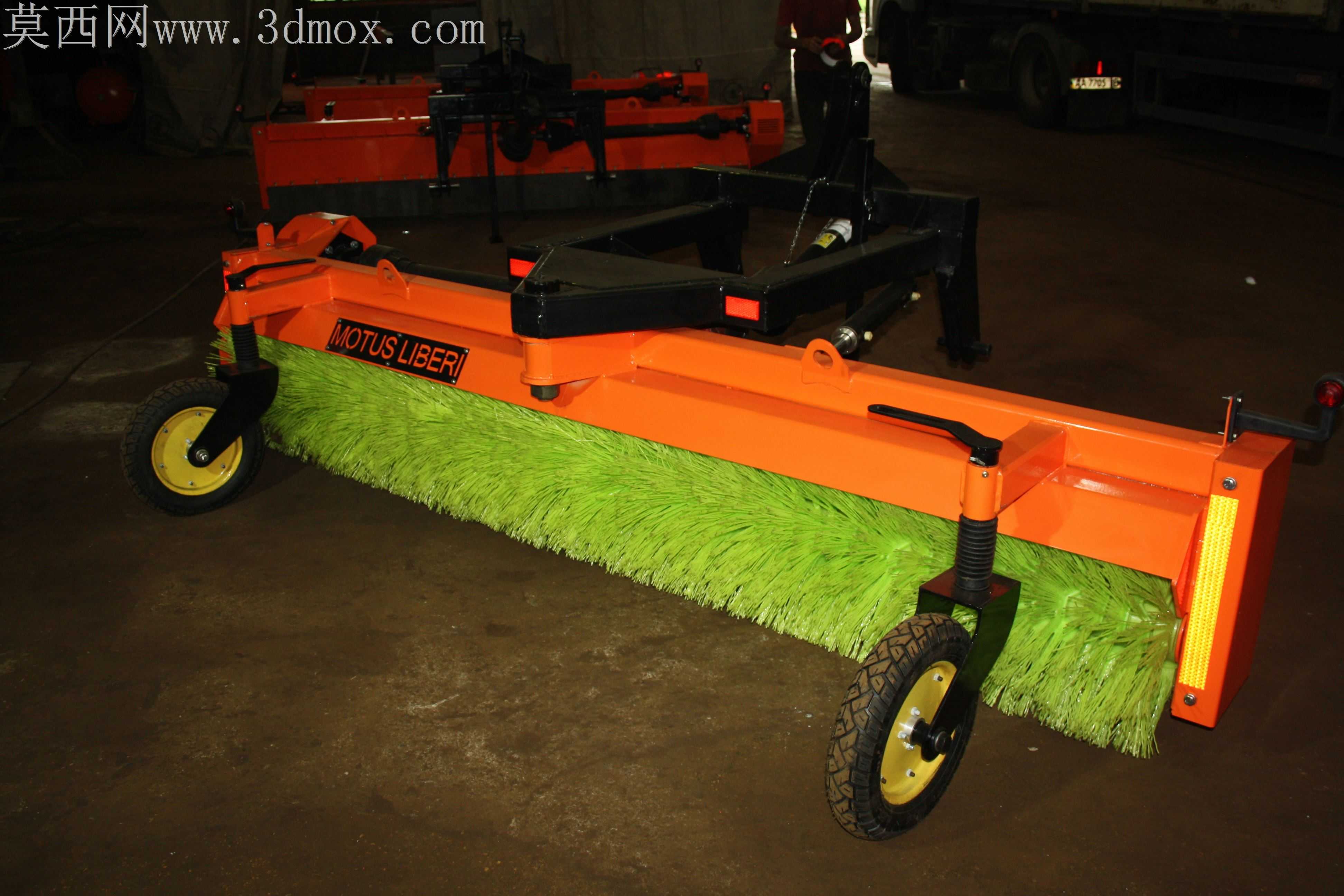

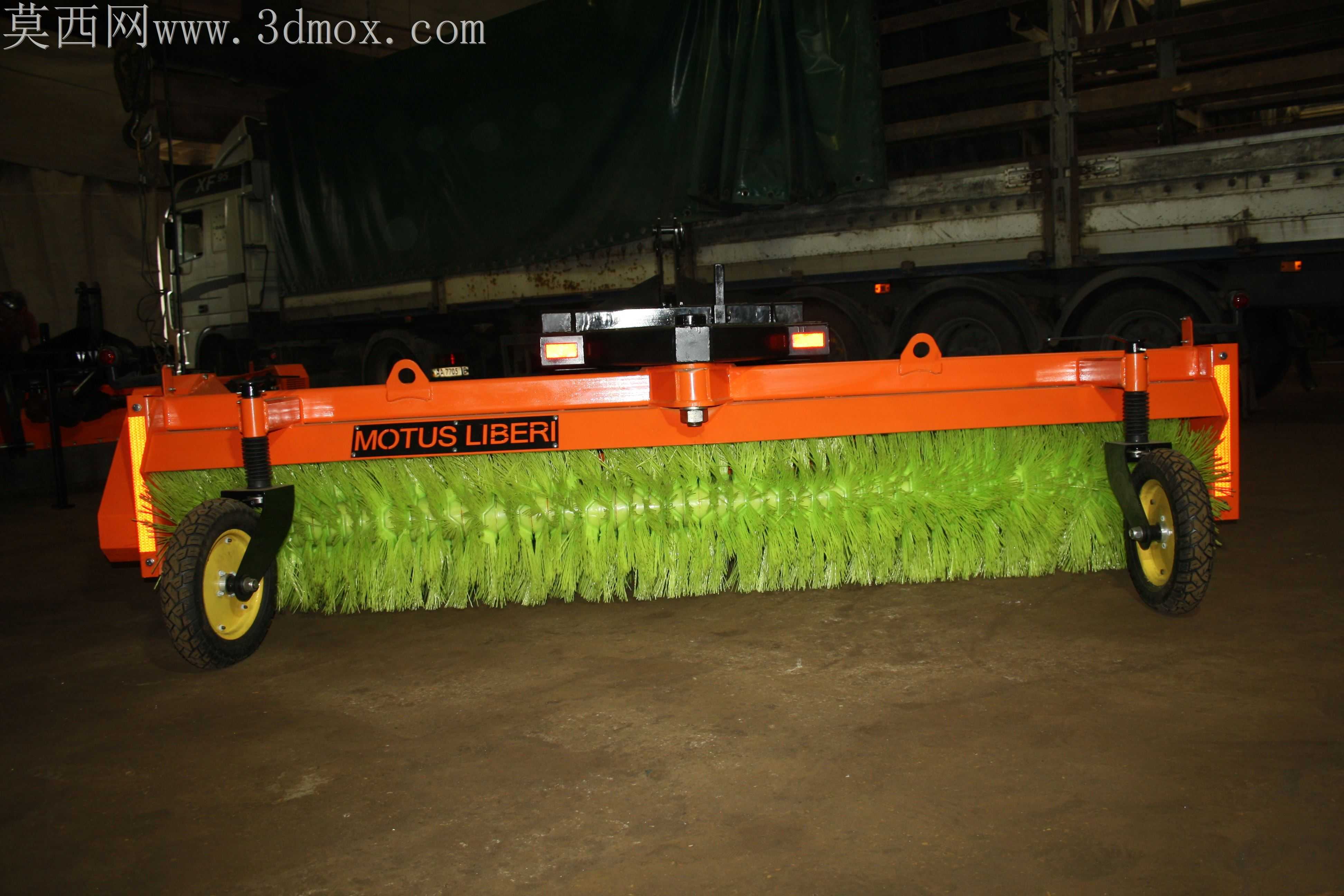

田间转场及村道作业场景里，拖拉机配套清扫机具常出现挂接架受力变形、刷辊接地压力不均的问题，这类故障大多源自前期结构设计未考虑非硬化路面的颠簸载荷，挂接位置的应力集中点没有做分散处理，传动轴夹角在机具升降过程中超出万向节允许范围，轻则出现传动异响，重则造成十字轴扭断，直接打断作业节奏。这款配套机具的挂接架采用箱型焊接结构，在与拖拉机三点悬挂连接的销座位置，额外加设了斜向加强筋，筋板的走向顺着作业时的冲击力方向排布，没有采用常规的等厚板材满焊设计，而是在应力集中的拐角处做了圆弧过渡，焊道避开了应力峰值区域，能减少长期颠簸载荷下的焊缝开裂风险。刷辊的支撑臂采用浮动式铰接设计，没有将刷辊与机架做刚性连接，支撑臂的铰接点处预留了合适的转动间隙，配合侧边的支撑轮，能让刷辊随着路面起伏自动调整接地高度，不会出现局部刷丝过度磨损、另一侧清扫不干净的情况，支撑轮的轮轴位置还加设了防尘密封结构，避免田间尘土进入轴承造成卡滞。传动路径上，万向传动轴的长度做了分段适配，在机具抬升到最高运输位置时，传动轴的伸缩套不会出现脱开风险，降到最低作业位置时，两节轴的重叠长度也能满足扭矩传递要求，不会因为轴体过短造成接触应力过大。侧边的警示标识位置特意避开了刷辊旋转时的飞屑击打区域，标识安装座做了内嵌处理，不会被长期作业甩出的泥沙磨花。液压管路的排布沿着机架的内侧走线，管卡的间距控制在合理范围，既不会因为管卡过紧限制管路随机具摆动的余量，也不会因为管卡过松造成管路晃动与运动部件发生摩擦，管路接头位置预留了足够的扳手操作空间，后期维护更换密封件时不需要拆解周边大块结构。刷辊的端部护板采用可拆式连接，当刷丝磨损到需要更换的程度时，只需要拆开端部的连接螺栓就能抽出刷辊，不需要将整个机具从拖拉机上拆下，能大幅减少田间维护的耗时。
