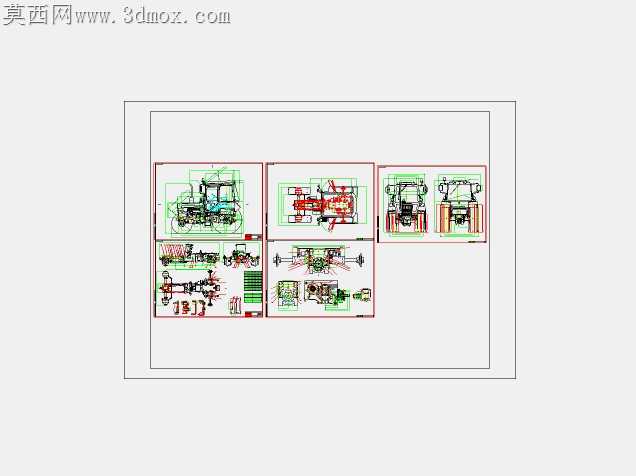

拖拉机底盘传动系统多视图工程设计图纸

丘陵地带作业的轮式拖拉机，常因底盘传动布局冗余，在泥泞地块转向时出现半轴载荷骤增、连接法兰崩裂的故障，这套多视图标注的设计方案，恰好针对这类工况做了针对性的结构调整。从俯视图的传动路径排布能看到，差速器安装座向车架中心线偏移了12mm，别小看这十几毫米的调整，能让左右半轴的长度差控制在8mm以内，避免单侧半轴长期承受额外扭矩，在重载爬坡时出现应力集中断裂的问题。主视图里的离合器壳体连接面，没有沿用常见的整圈螺栓排布，而是在受力最大的下沿位置加密了两个M12的铰制孔螺栓，对应位置的壳体壁厚也做了3mm的加厚处理，装配时不用额外打定位销，就能保证输入轴与发动机飞轮的同轴度控制在0.05mm以内，减少运转时的异常抖动。侧视图标注的悬挂机构铰接点位置，比常规布局抬高了20mm，搭配下拉杆的限位块角度调整，带旋耕机作业时能避免机具在起伏地块刮蹭底盘油底壳，同时不会牺牲悬挂的提升行程。图纸里还特意标注了各传动轴的万向节夹角范围，最大不超过7度，避免大角度传动带来的万向节过早磨损，之前遇到过不少维修案例，就是因为改装时随意调整铰接点位置，导致万向节三个月就磨旷，连带打坏差速器齿轮。各连接法兰的配合公差标注也很细，轴承位选用H7/k6的过渡配合，密封件安装槽的粗糙度要求控制在Ra1.6，既保证轴承装配时不会出现跑外圈的问题，也能让油封的使用寿命延长一倍以上。走线槽的预留位置避开了排气管的热辐射区域，固定卡扣的安装孔位做了翻边处理，不会割破线束绝缘层，这些细节在很多通用图纸里常被忽略，却是田间作业时减少电路故障的关键。
