电动竞技卡丁车钢管式车架底盘结构

该卡丁车底盘为场地竞技类电动车型的核心承载结构，采用空间钢管桁架式布局，核心服务于封闭赛道内的竞速驾驶、驾驶培训、业余赛事等场景，区别于民用休闲卡丁车的简易结构，整体设计围绕赛道激烈操控下的载荷传递、碰撞安全、动力适配三个核心维度展开。从实际使用场景来看，这类底盘主要适配场地经营类卡丁车俱乐部、青少年赛车培训机构、民间业余卡丁车赛事的车辆搭建需求，可直接匹配6kW级永磁同步电机的动力输出特性，兼顾日常高频使用的耐久性与竞技场景下的操控响应要求。

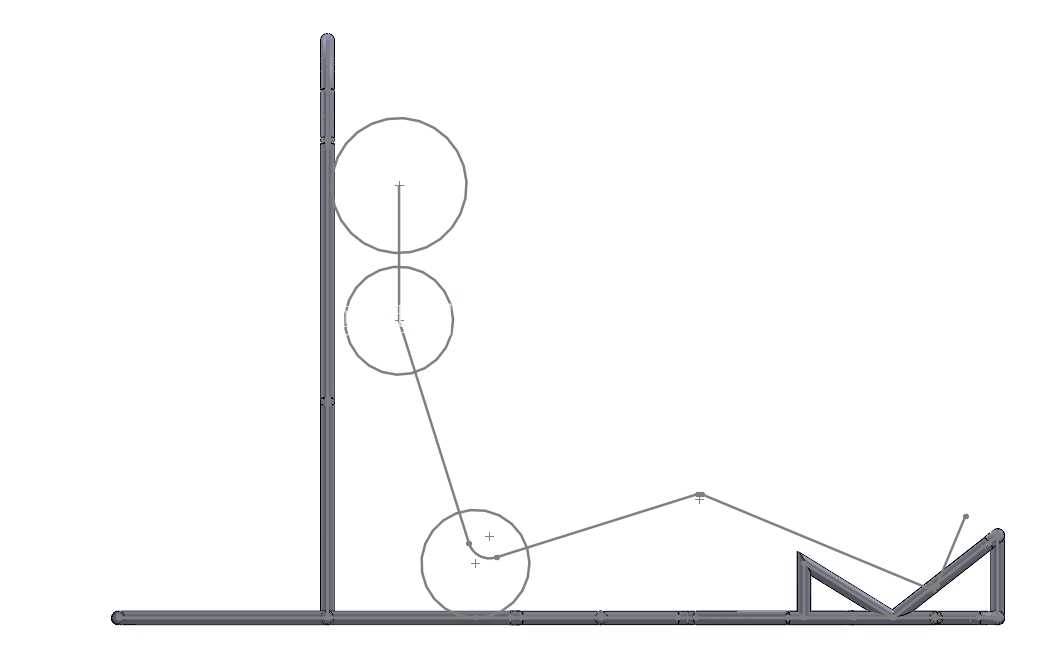

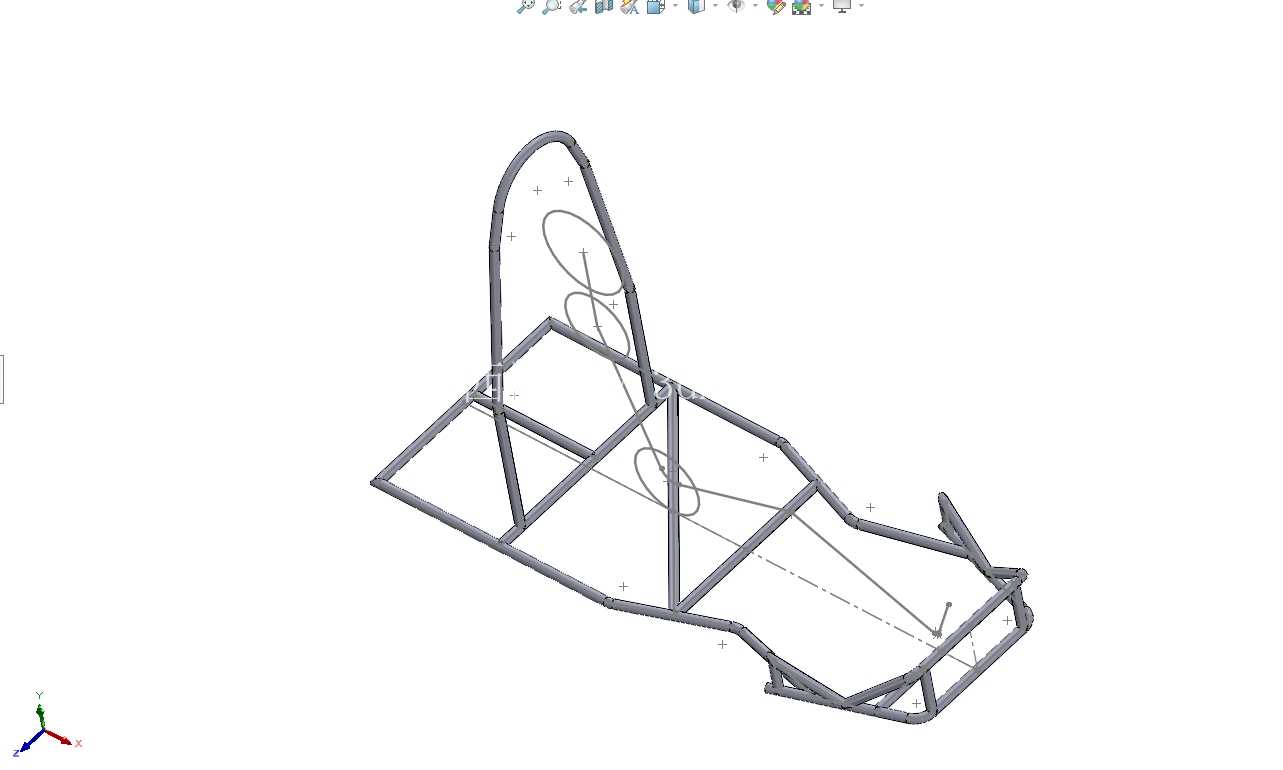

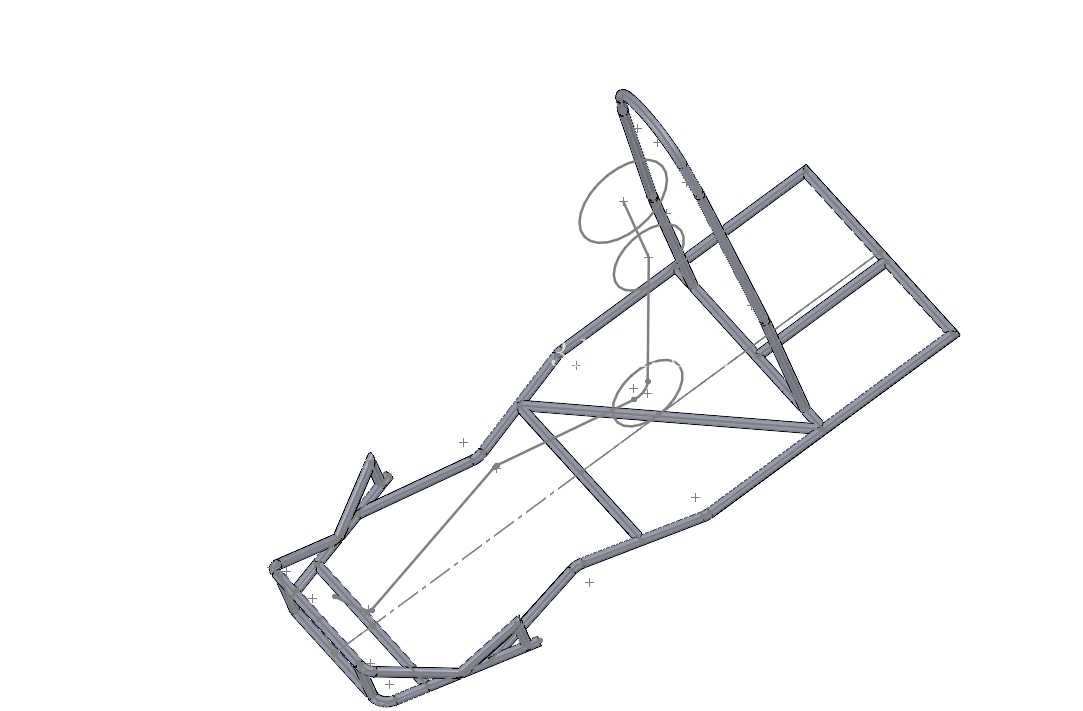

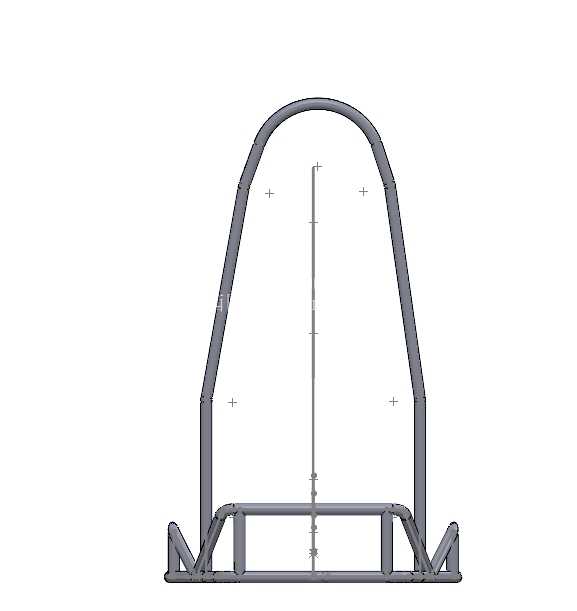

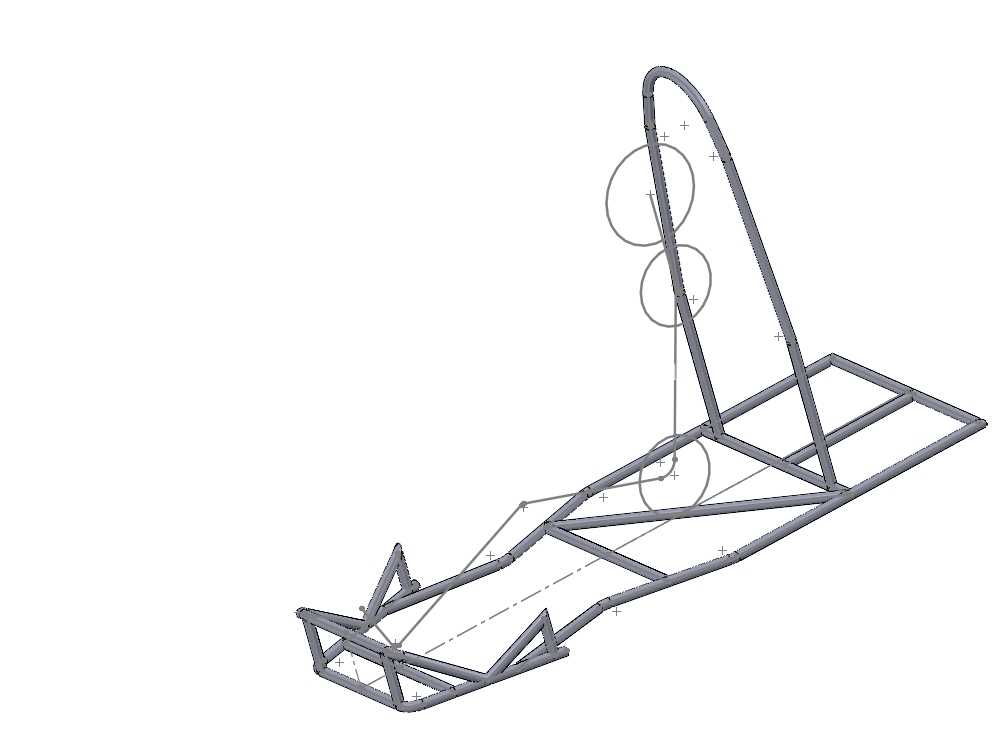

结构设计层面，整体采用不等径合金钢管拼焊成型，主承力管材选用AISI4130铬钼钢材质，通过变截面管材搭配实现刚度与重量的平衡，避免了普通碳素钢管车架重量过大、高频冲击下易出现焊缝开裂的问题。主环结构采用大曲率弯管成型，作为整车碰撞时的核心承载区域，侧面设置多道斜向支撑管，将正面、侧面、扭转工况下的载荷快速分散至整个桁架结构，避免局部应力集中导致的结构失效。前舱区域预留了转向机构、前悬安装点、制动总泵的安装位，安装孔位采用同轴度公差管控，保证转向拉杆运动过程中无干涉，转向虚位控制在竞技车型要求的合理范围内；中部座舱区域按照人机工程学预留了座椅安装位、安全带固定点、踏板组安装空间，可适配不同身高的驾驶人员调整坐姿，保证驾驶过程中操控动作不受限；后舱区域专门针对永磁同步电机的安装尺寸做了边界适配，预留了电机固定支座、传动系统安装位、电池组承载空间，同时设置了多道横向加强筋，抵消急加速、急减速过程中动力总成产生的冲击载荷。

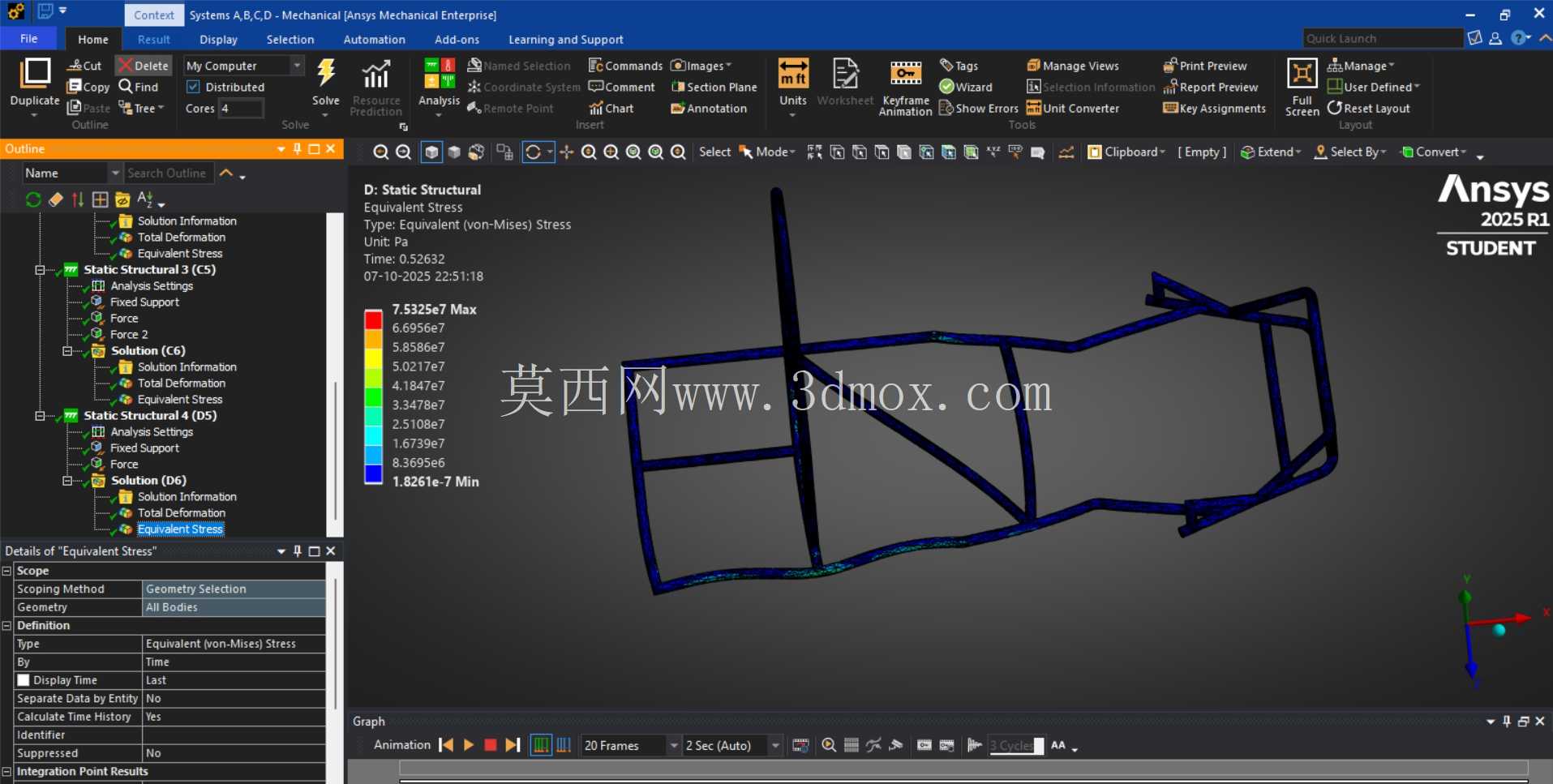

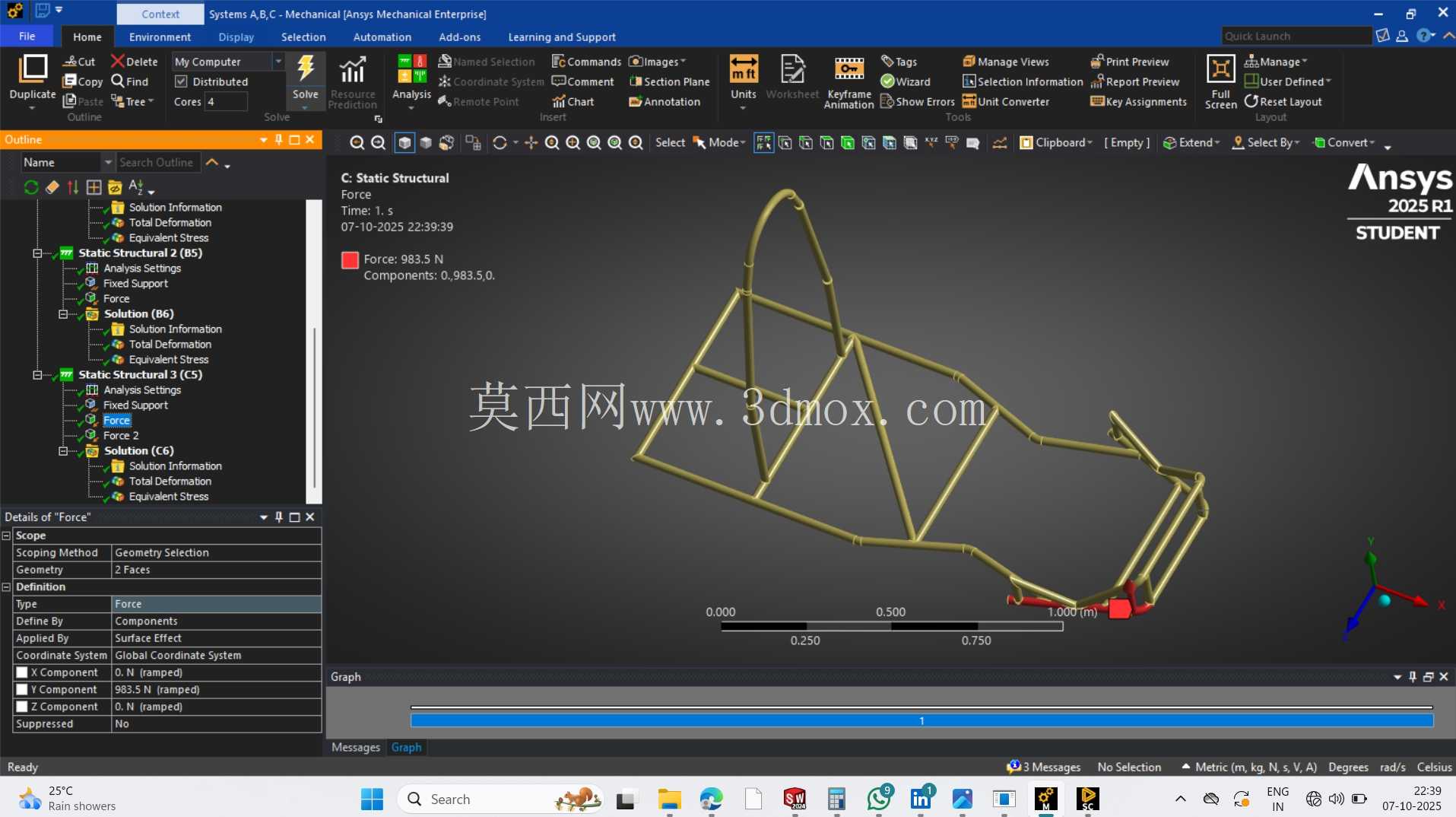

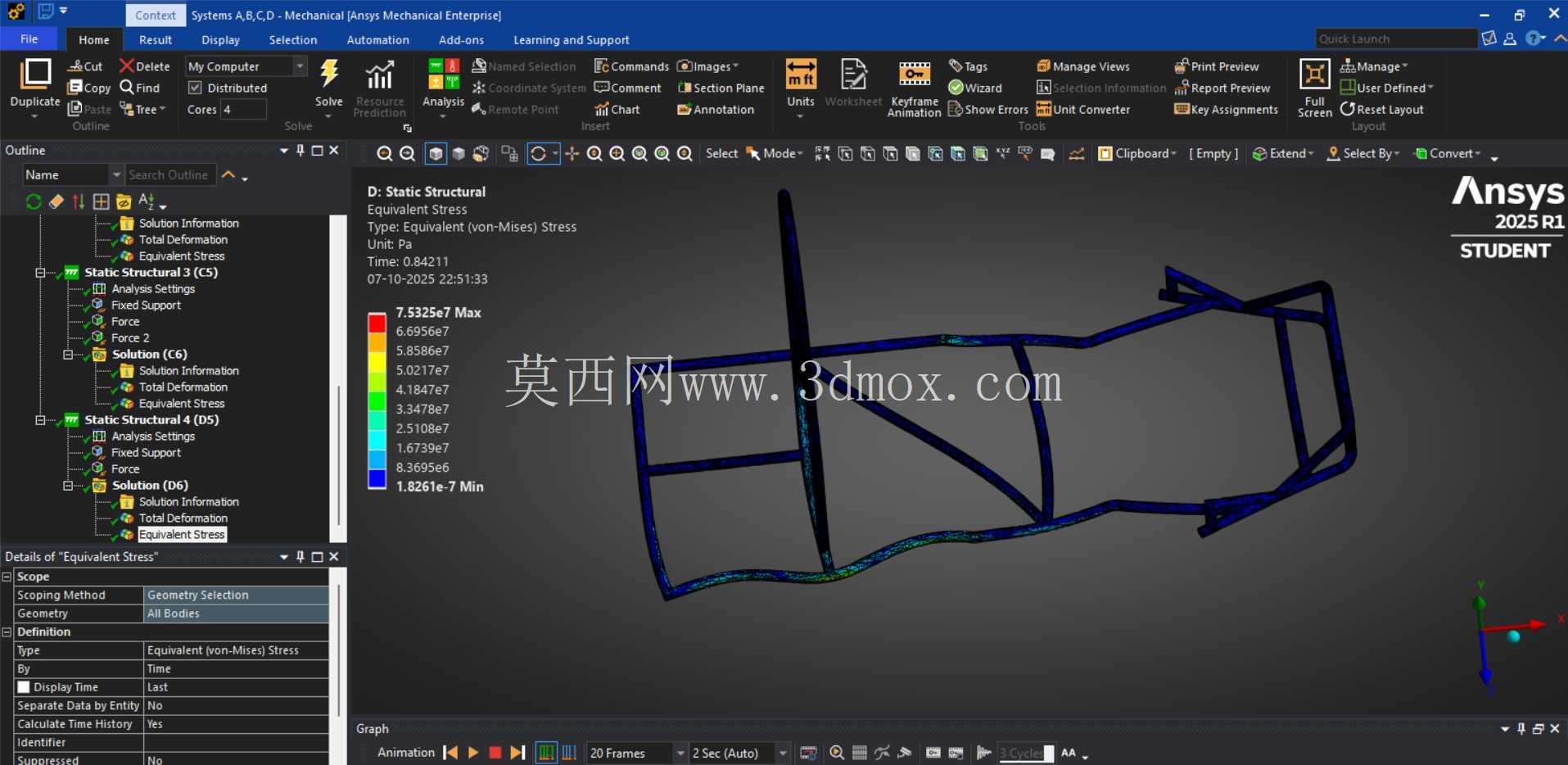

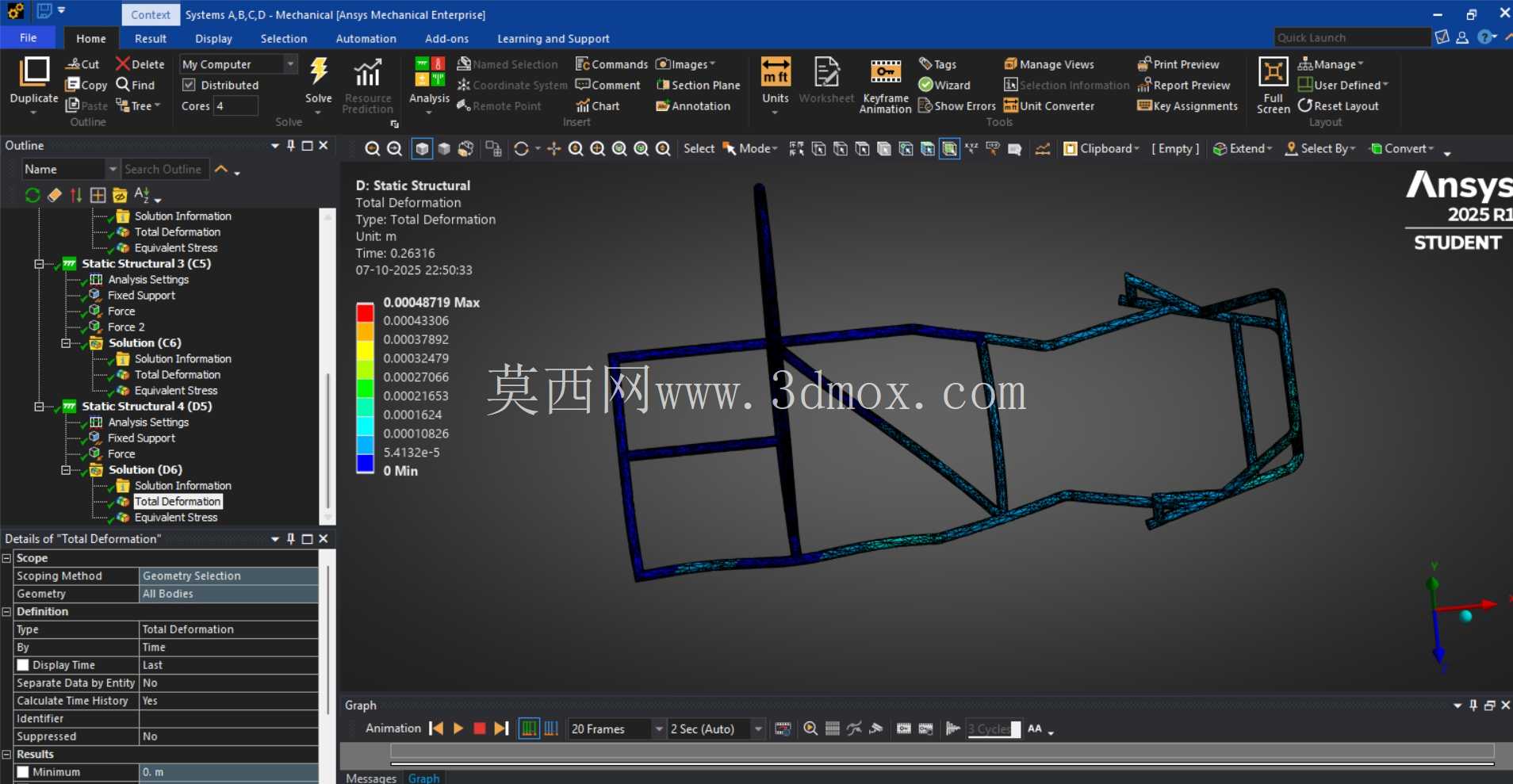

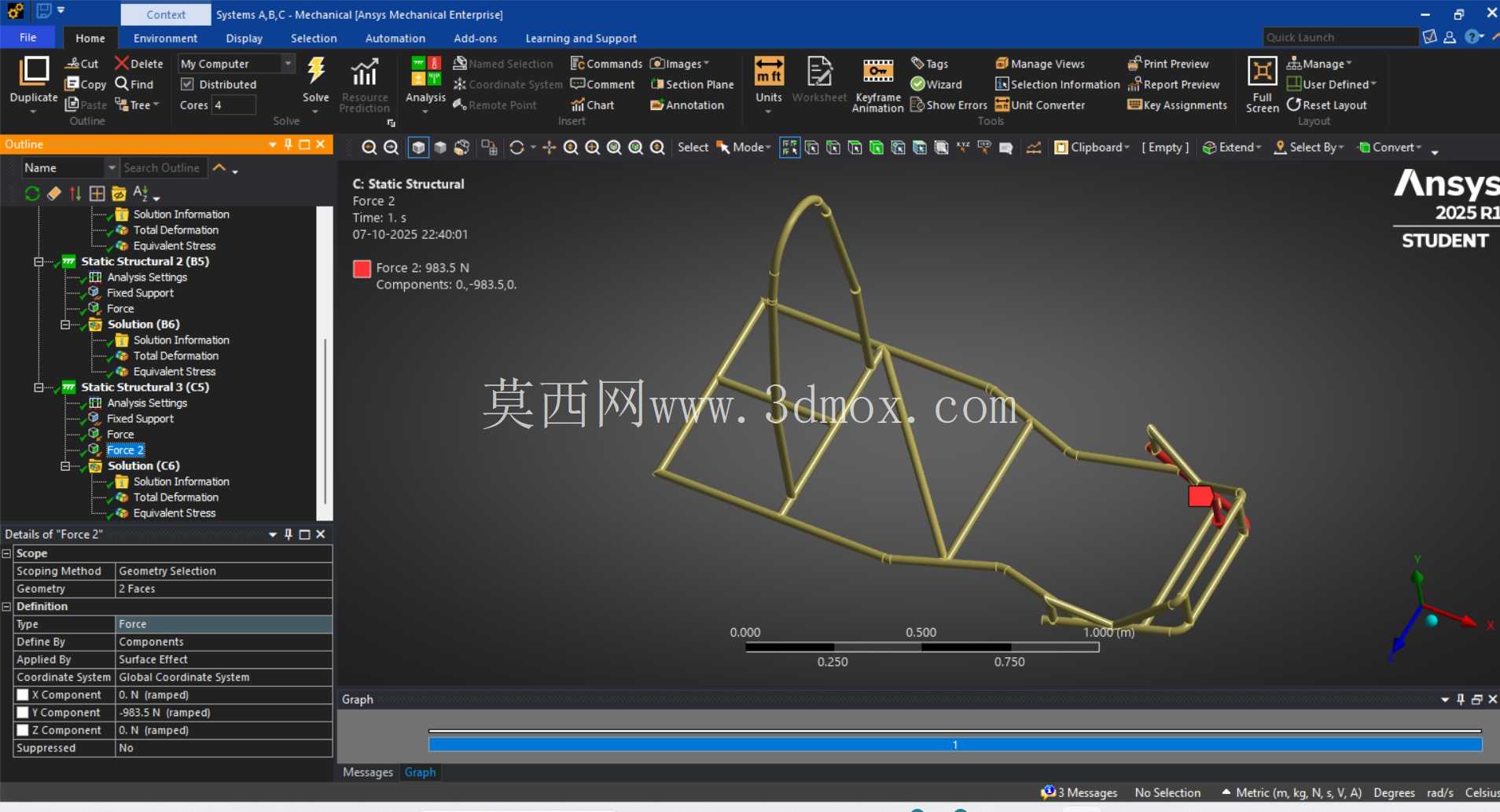

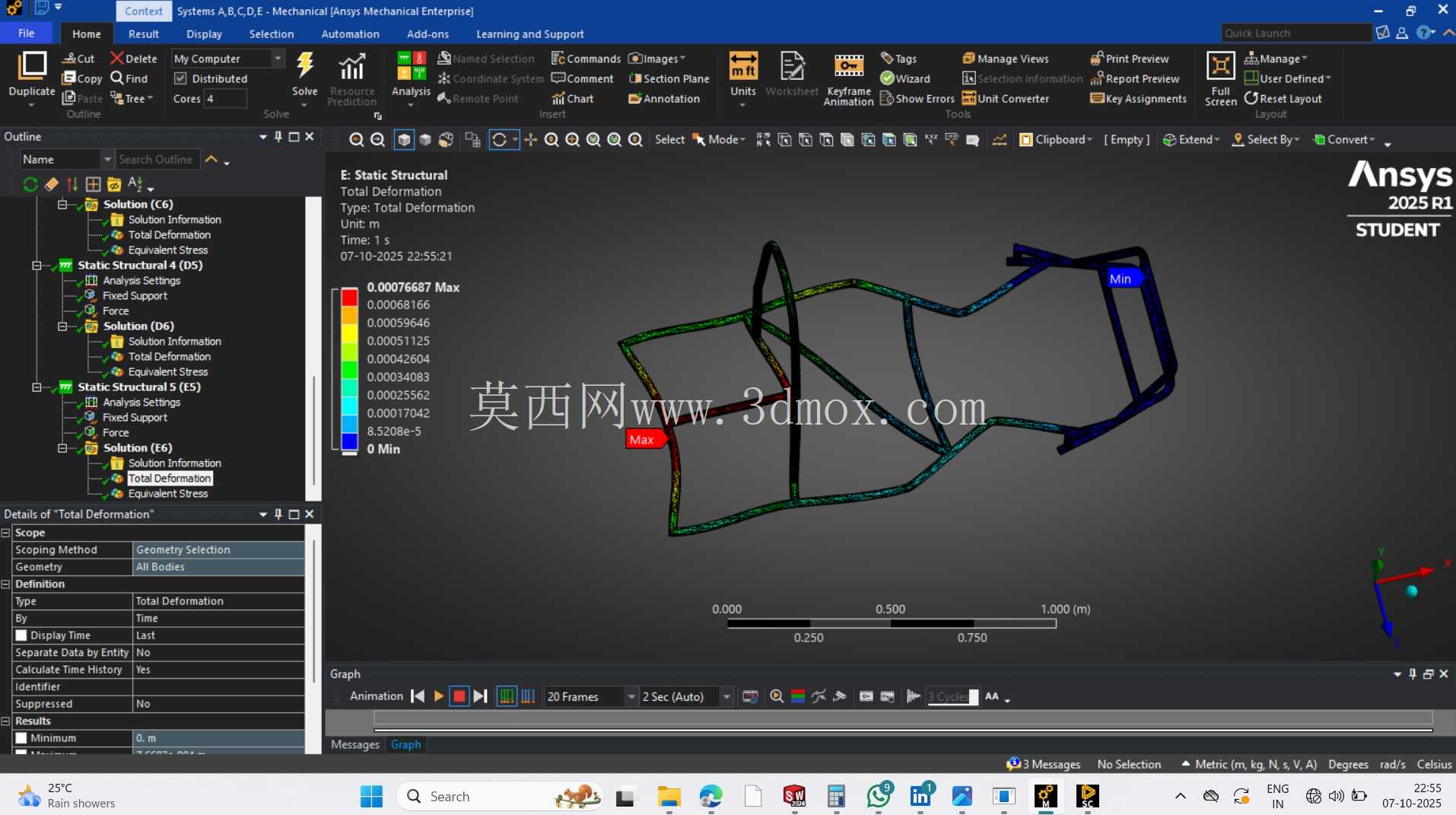

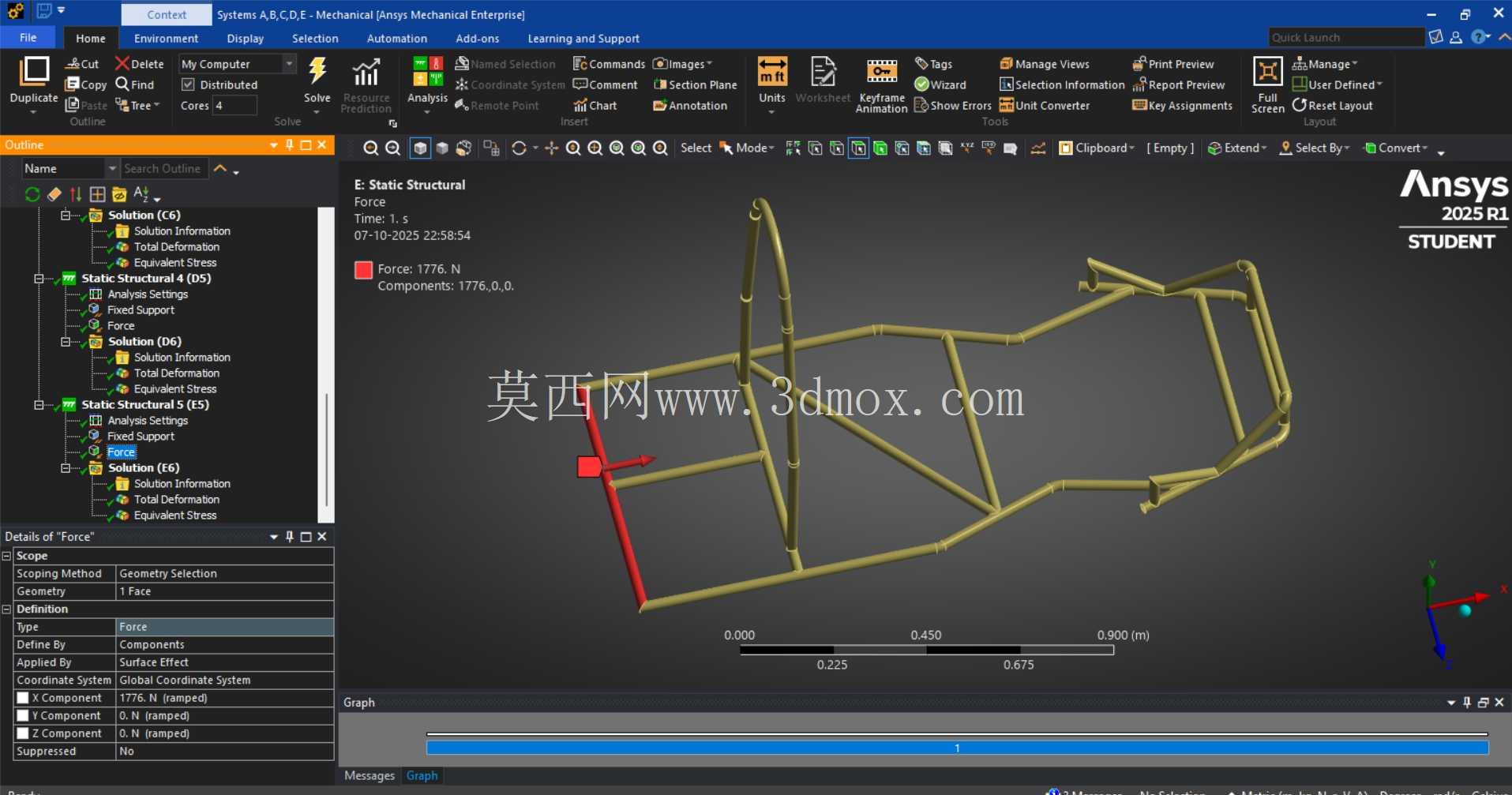

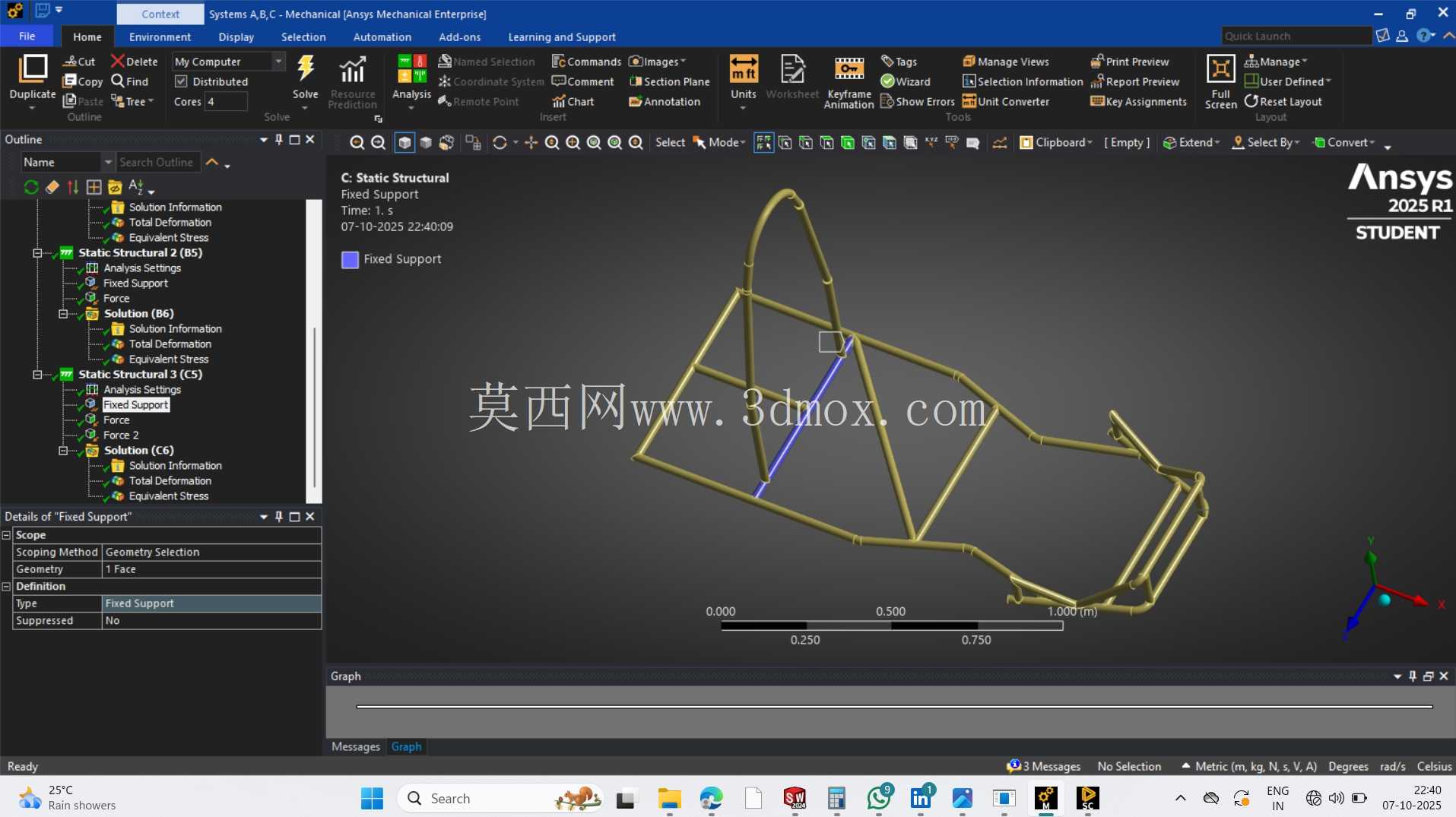

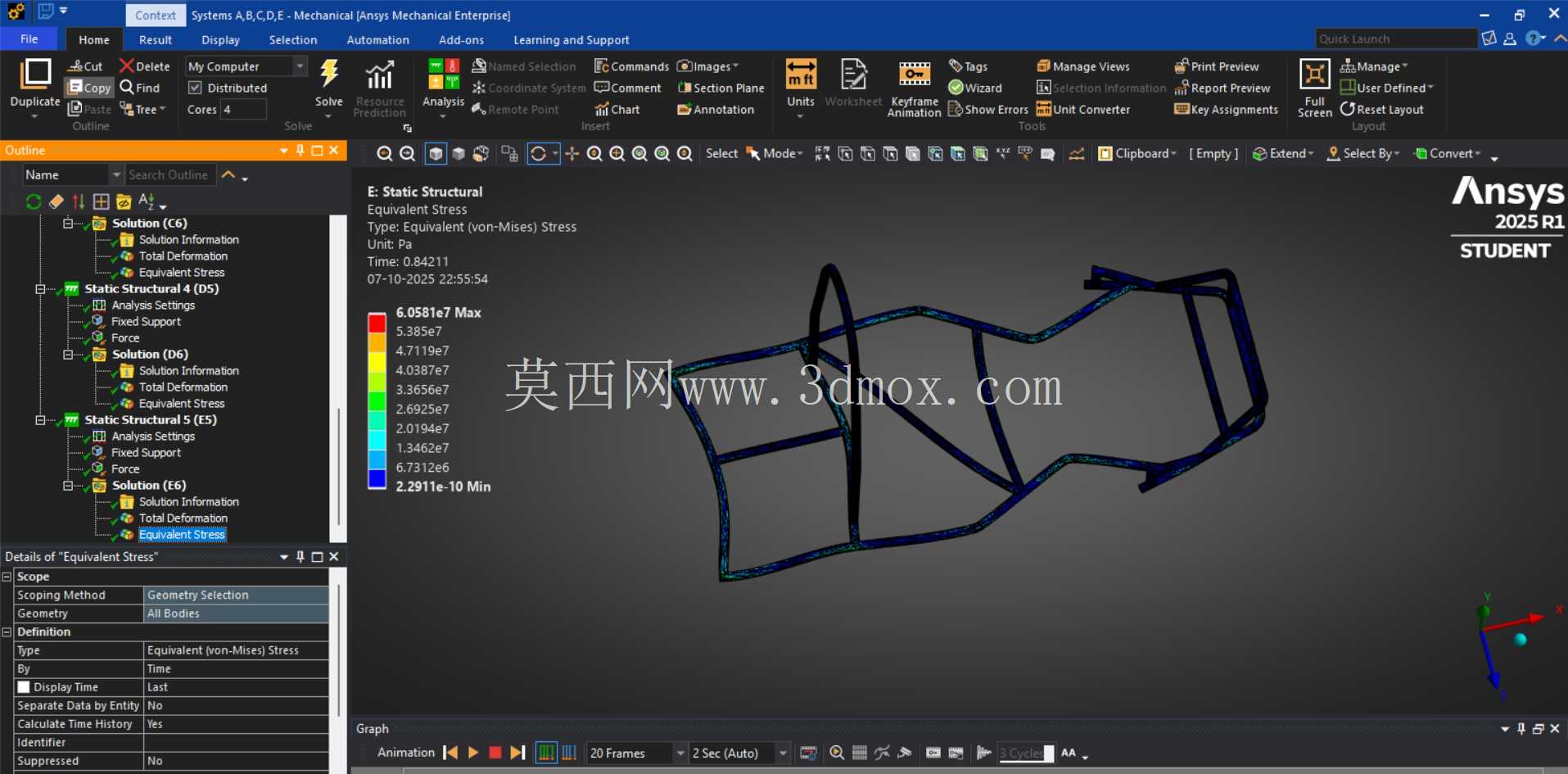

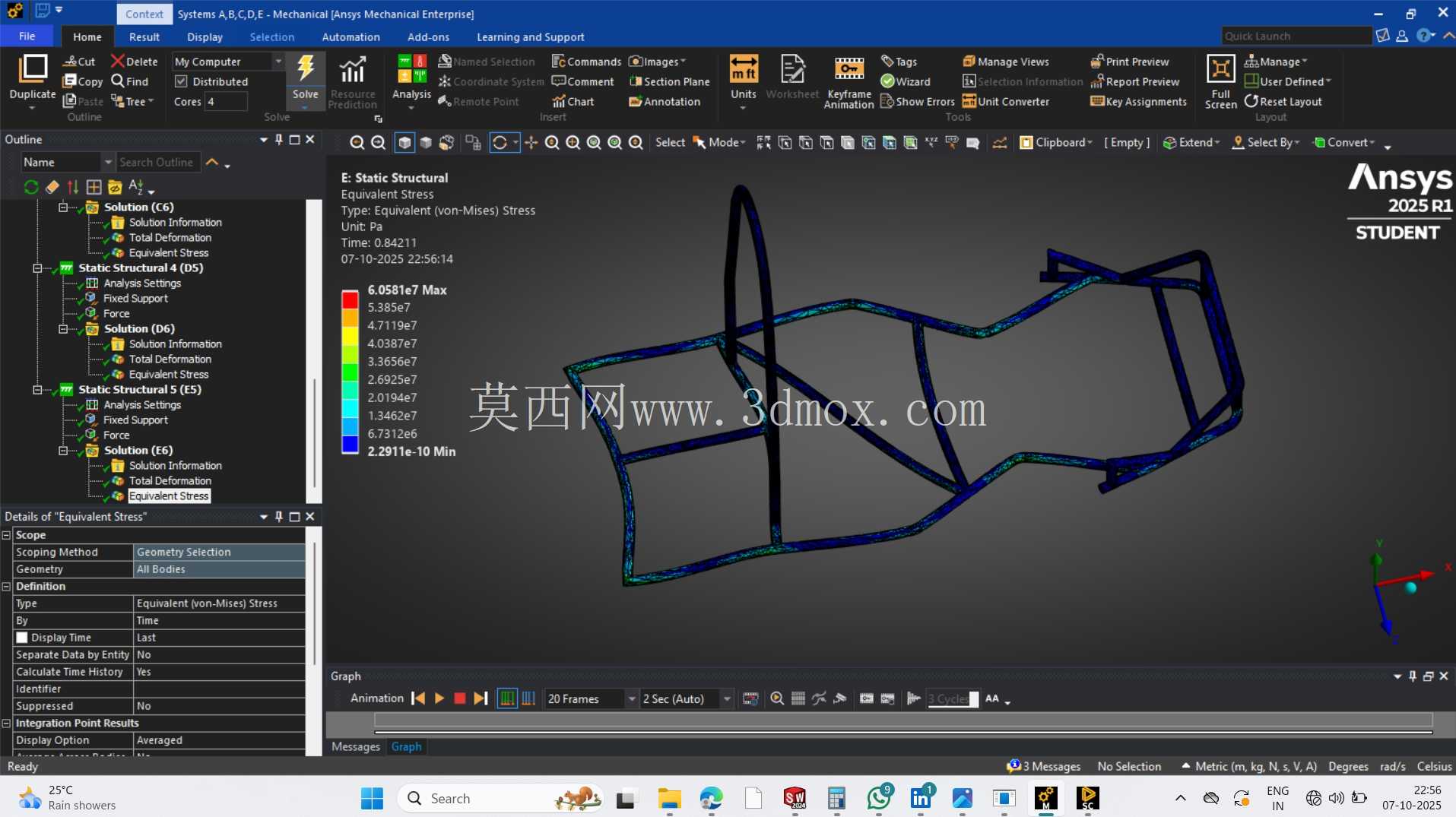

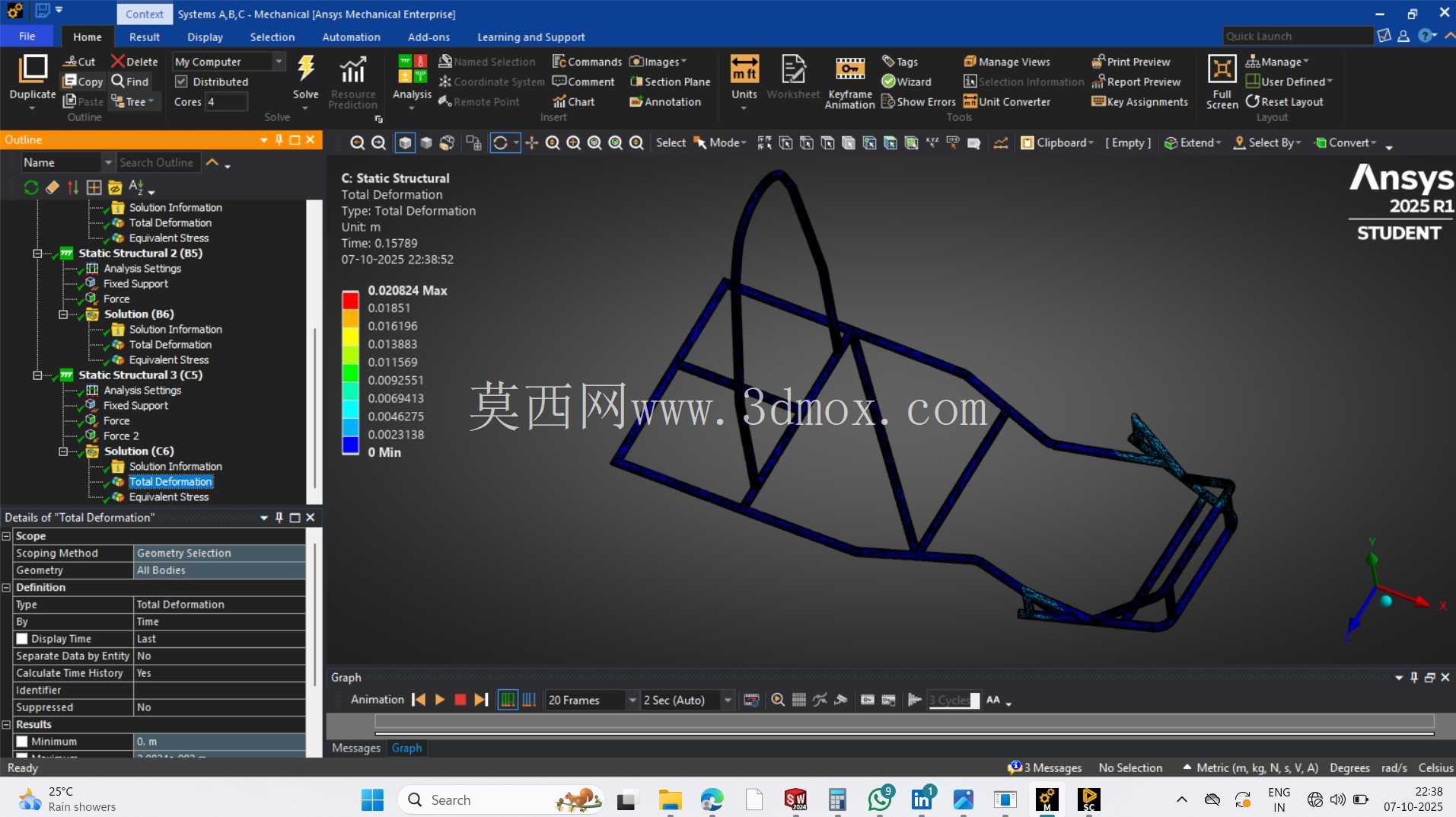

从结构验证逻辑来看，整个桁架结构在设计阶段完成了多工况的刚度与强度校核：正面碰撞工况下，前舱吸能区通过管材的塑性变形吸收冲击能量，避免冲击力直接传递至座舱区域；侧面碰撞工况下，侧边防撞管与斜撑结构共同形成承载屏障，减少座舱变形量；扭转刚度方面，通过合理的斜撑布局，让整车在过弯侧倾、单侧车轮颠簸时，车架的扭转变形量控制在轮胎抓地力最优的区间内，避免车架过度形变影响悬挂几何参数；弯曲强度则针对满载状态下的垂直载荷做了冗余设计，保证连续颠簸路面行驶时车架不会出现永久形变。

安装边界层面，整个底盘的外廓尺寸适配常规场地卡丁车的赛道通行要求，轮距、轴距参数按照竞技卡丁车的操控特性设定，所有外接安装点均采用统一的安装基准，可直接适配市面上通用的卡丁车悬挂组件、转向组件、制动系统与动力总成，不需要二次打孔改孔即可完成整车装配。焊缝布局全部采用连续焊接工艺，在应力集中的节点位置额外增加了补焊加强处理，每一处管材的衔接角度都经过载荷路径优化，避免出现锐角衔接导致的应力截断问题，保证长期高频使用下结构的可靠性。相较于传统的娱乐级卡丁车底盘，该结构在重量控制上更具优势，铬钼钢材质的应用让整车底盘重量比同强度碳素钢车架降低近三成，同时刚度提升百分之四十以上，既能够满足电动车型的电池、电机搭载重量需求，也能为整车的操控响应提供扎实的结构基础，适配赛道上频繁的加减速、过弯、颠簸冲击等复杂工况。
