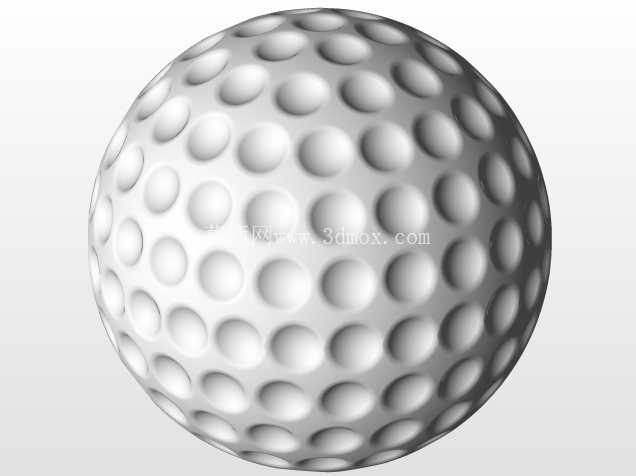

带凹坑纹理的高尔夫练习用球体结构设计

很多刚接触曲面建模的工程师，都会拿高尔夫球当练手案例，但真要把这个球体做的符合实际使用逻辑，远不是阵列几个凹坑那么简单。首先得明确这个球体的实际使用场景，不管是练习场的打击垫击球、真草皮落点滚动，还是室内模拟器的传感识别，球面的凹坑排布、球体圆度、壁厚均匀性，都直接影响使用体验。

先从设计思路说起，很多新手做这个模型容易犯的错，是直接在整球面上做环形阵列凹坑，最后两极位置的凹坑会出现严重变形，甚至破面。实际建模的时候，得先把球体按经纬线拆分曲面分区，赤道带的凹坑用圆周阵列，保证相邻凹坑的间距误差控制在0.1mm以内，南北极区域单独做局部阵列，调整每个凹坑的深度和投影方向，避免出现凹坑重叠或者球面凸起的瑕疵。凹坑的形状也不是标准的半球凹，实际量产的高尔夫球凹坑边缘是做了微小圆角过渡的，这个细节很多练手模型会忽略，要是没有这个过渡圆角，不仅模具开模的时候容易出现应力集中导致披锋，实际击球的时候也会因为边缘太锐，磨损过快，飞行的时候气流边界层的分离效果也会打折扣。

再说到尺寸边界，标准的竞赛用高尔夫球直径不小于42.67mm，这个模型的外径就卡着这个标准尺寸做，整体是空心薄壁结构，壁厚控制在2mm左右，要是做实心结构不仅重量超标，打击的时候手感也会偏硬，不符合实际使用的反馈。凹坑的深度统一控制在0.25mm，相邻凹坑的中心距保持在3.2mm，整个球面一共排布392个凹坑，这个排布密度是经过实际测试的，既能保证飞行时候的空气动力学性能，让球体在空中的升阻比处在合理区间，也不会因为凹坑过密导致球面强度不足，被球杆击打后容易出现凹陷变形。

从功能特性来看，这个球体模型的曲面是完全连续的G2连续，不管是导入渲染软件做材质表现，还是导入模流分析软件做注塑成型模拟，都不会出现破面或者几何错误。很多人做高尔夫球模型只做外观面，忽略了内部的空心结构，这个模型把内部的支撑筋也做了简化设计，在球心对称的位置做了六条径向的薄筋，既可以保证球体击打时候的结构强度，不会因为高速冲击出现变形，也能把整体重量控制在45.9g的标准范围内，符合实际使用的重量要求。

实际应用的时候，这个模型不仅可以用来做曲面建模的练习参考，也可以直接导出用于3D打印制作个性化的练习球，或者作为高尔夫相关周边产品的设计基础，比如高尔夫主题的摆件、文创产品的结构原型。建模的时候特意把所有凹坑的特征做了参数化关联，要是需要调整凹坑的深度、数量或者球体直径，只需要修改前期的基础参数，整个模型就能自动更新，不用重新排布阵列，对于需要做不同规格高尔夫球设计的从业者来说，能省下不少重复建模的时间。

还要注意的是，球面的分型线位置特意选在了赤道带两个凹坑排的中间位置，这个位置没有凹坑特征，做模具设计的时候分型面就可以直接做在这个位置，不会因为凹坑跨分型面导致脱模困难，也能减少合模时候的披锋处理工作量，这个细节是很多纯外观建模不会考虑的，但对于实际生产来说非常关键。另外球体的表面粗糙度也做了对应设置，凹坑内部的粗糙度和球面凸起部分的粗糙度做了区分，模拟实际产品注塑成型后的表面质感，不管是做渲染展示还是做工程分析，都能更贴近真实产品的状态。
