龙门式小瓶喷射工位执行机构设计

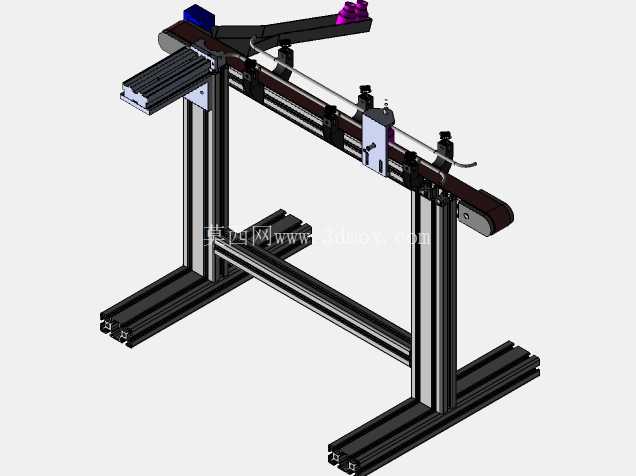

　　从结构布局来看，设备采用双立柱铝型材支撑的龙门跨架结构，横向运动轴搭载同步带传动直线模组，有效行程覆盖1200mm作业范围，可同时兼容4-6个并行排布的瓶体定位工位，纵向运动轴安装在横向滑台上，搭载喷射执行组件的安装座可实现150mm范围内的垂直升降，满足不同高度瓶体的作业高度调整需求，底部采用双平行铝型材作为安装基座，整体跨距800mm，基座底部预留M8规格的脚轮安装孔与可调支撑脚安装位，既可以通过脚轮实现工位的快速转场移动，也可以通过可调支撑脚调平后固定在车间地面，安装时需要预留左右各200mm的维护操作空间，前后侧预留300mm的输送线对接空间，整体设备占地尺寸控制在1600mm*1200mm范围内，适配多数中小型生产车间的工位排布要求。这套龙门式小瓶喷射执行机构，主要面向日化、医药包装产线的小规格瓶体表面喷涂、标识喷印、内壁微量试剂加注工位设计，适配直径20-60mm、高度50-180mm的圆柱类小瓶连续作业场景，可直接对接前端理瓶机出料输送线，也可作为独立工位嵌入小型批量生产的流水线单元。

　　设计过程中优先考虑了工位的柔性适配能力，横向模组的滑台上预留了通用安装孔位，可根据实际工艺需求更换喷码喷头、雾化喷涂阀、微量注液针筒等不同执行元件，无需改动主体机架结构即可完成工艺切换；输送部分采用窄型同步带输送线，带面宽度80mm，两侧加装可调宽度的导向护栏，可通过旋钮快速调整护栏间距，适配不同直径的瓶体输送，输送线的驱动端配置阻尼减速电机，可根据产线节拍调整输送速度，范围覆盖0.1-0.5m/s，同时在每个喷射工位位置加装对射式光电传感器，检测到瓶体到达工位后自动触发横向轴定位、纵向轴下降、喷射执行的整套动作流程，无需人工干预即可完成连续作业。

　　结构细节上，所有运动轴的导轨端都加装了防尘折布，避免车间内的粉尘、喷涂雾滴附着在导轨表面影响运动精度，喷射组件的安装座上预留了管路走线槽，所有气管、信号线都可通过拖链内置排布，避免运动过程中管线拉扯磨损；机架主体采用4040系列工业铝型材拼接，连接部位采用高强度角件与内置螺栓固定，无需焊接即可完成整体装配，后期维护时可快速拆解更换受损部件，相比焊接机架的改造成本降低60%以上。

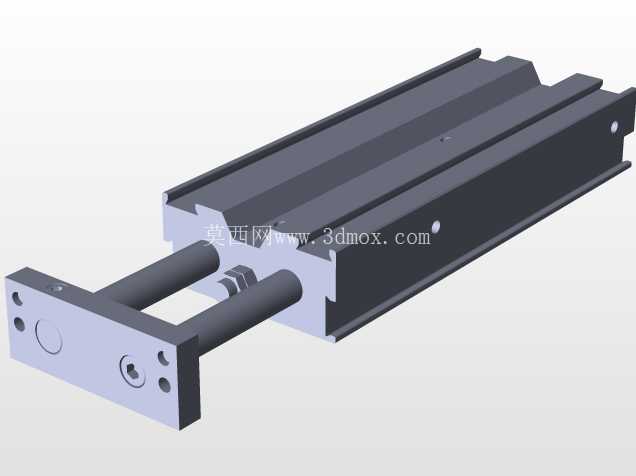

　　在实际应用场景中，这类机构可替代传统的人工手持喷射作业，避免操作人员长期接触喷涂试剂、油墨等化工物料，同时作业一致性远高于人工操作，单工位每小时可完成1200-1800个小瓶的喷射作业，适配中小批量生产的产能需求；针对小瓶容易在输送过程中倾倒的问题，设计时在喷射工位位置加装了可升降的瓶体夹持定位件，当瓶体到达工位后，夹持件从两侧轻轻抱住瓶身，避免喷射过程中瓶体偏移导致的作业位置偏差，夹持力度可通过调压阀调整，不会对薄壁塑料瓶、玻璃瓶造成夹痕损伤。整套机构的运动控制采用通用脉冲型控制器，可对接产线总控系统的IO信号，也可独立设置参数运行，对于没有整线规划的小型生产作坊，也可以单独搭配理瓶机、收料台组成独立的小瓶喷射作业单元，设备的供电采用常规220V民用交流电，气源要求0.5-0.7MPa的常规工厂压缩空气，无需额外配置特殊动力源，落地即可快速投入使用。
