带SMC气动分配器的立式气动控制箱

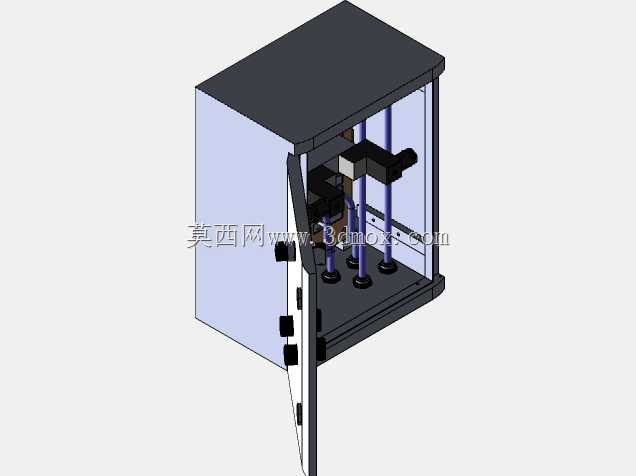

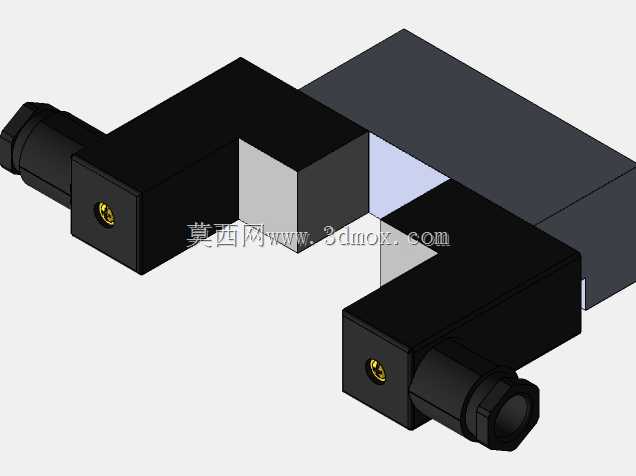

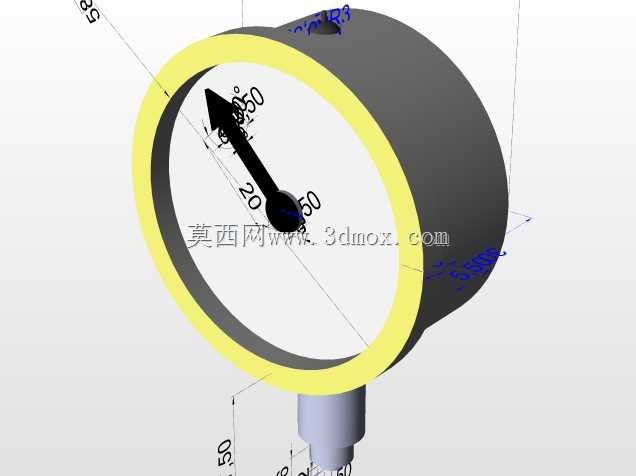

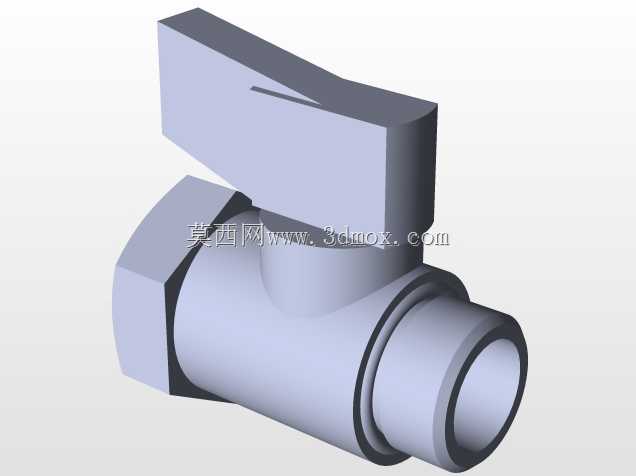

这款气动控制箱体主要面向车间自动化产线的气动执行元件集中管控场景，在多工位夹具、流水线挡停机构、小型气动执行模组的配套气路搭建中应用广泛，可替代零散布置的气路阀组安装方式，减少现场管路杂乱带来的维护隐患。箱体采用立式侧开门结构，门板配置多点式锁扣结构，关闭后可实现可靠的密封防护，适配车间多尘、存在少量切削液飞溅的加工工位环境，内部预留的安装空间可容纳气路分配器、电磁阀组、气源处理三联件等核心气动元件，无需额外定制安装支架即可完成元件排布。设计阶段优先考虑现场安装的适配性，箱体背部预留统一的壁挂安装孔位，可直接固定在设备型材机架或者车间墙面，底部预留多组管路穿线孔，进气管路与出气管路可分开排布，避免管路交叉弯折影响气路通畅性。内部搭载的VS7-6-FG-D-3 SMC气动分配器可实现单路进气、多路出气的气路分配功能，可同时为四组远程气缸提供稳定的压力气源，每路气路的通断可通过配套阀组独立控制，满足多执行元件独立动作的控制需求。箱体内部设置竖向安装导轨，阀组与分配器可直接卡装在导轨上，后期维护更换元件时无需拆卸整体安装板，只需将故障元件从导轨上滑出即可完成更换，大幅缩短现场停机维护时间。门板采用透明可视面板设计，日常巡检时无需打开箱门即可观察内部阀组的工作指示灯状态、气源压力表数值，快速排查气路失压、阀组不动作等常见故障。箱体的外形尺寸经过优化，在容纳额定数量阀组与分配器的前提下，尽可能压缩横向占用空间，适合在设备旁侧的狭窄安装位布置，安装边界预留足够的管路弯折空间，避免硬管连接时出现应力集中导致的接口漏气问题。气路排布时将进气接口设置在箱体下部靠近气源侧，出气接口沿竖向排布对应不同工位的气缸，每路气路预留足够的长度余量，可适配不同安装距离的执行元件连接需求，箱体边角做圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员。
