带滚轮抽屉式户外移动烧烤架结构设计

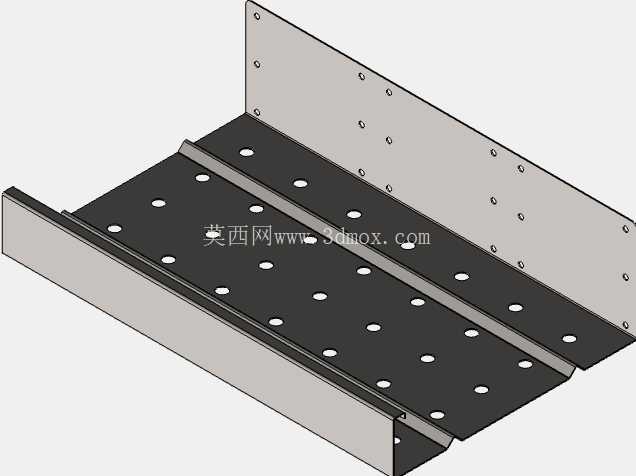

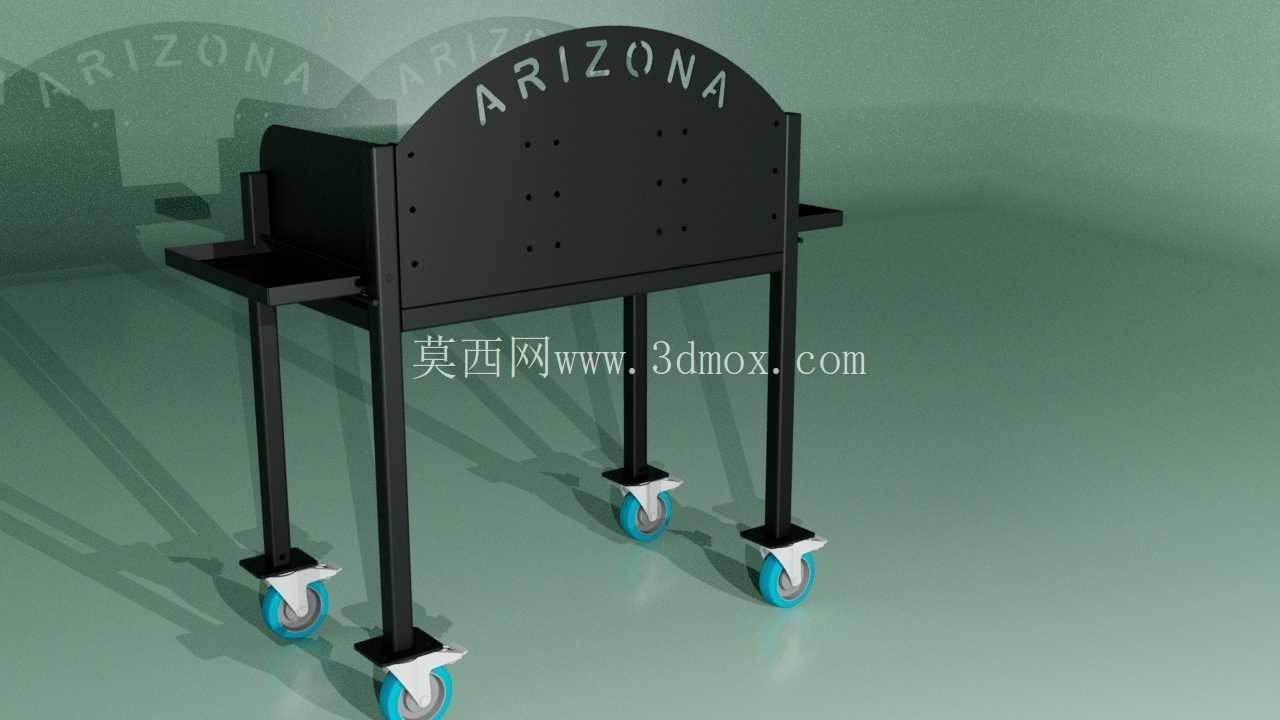

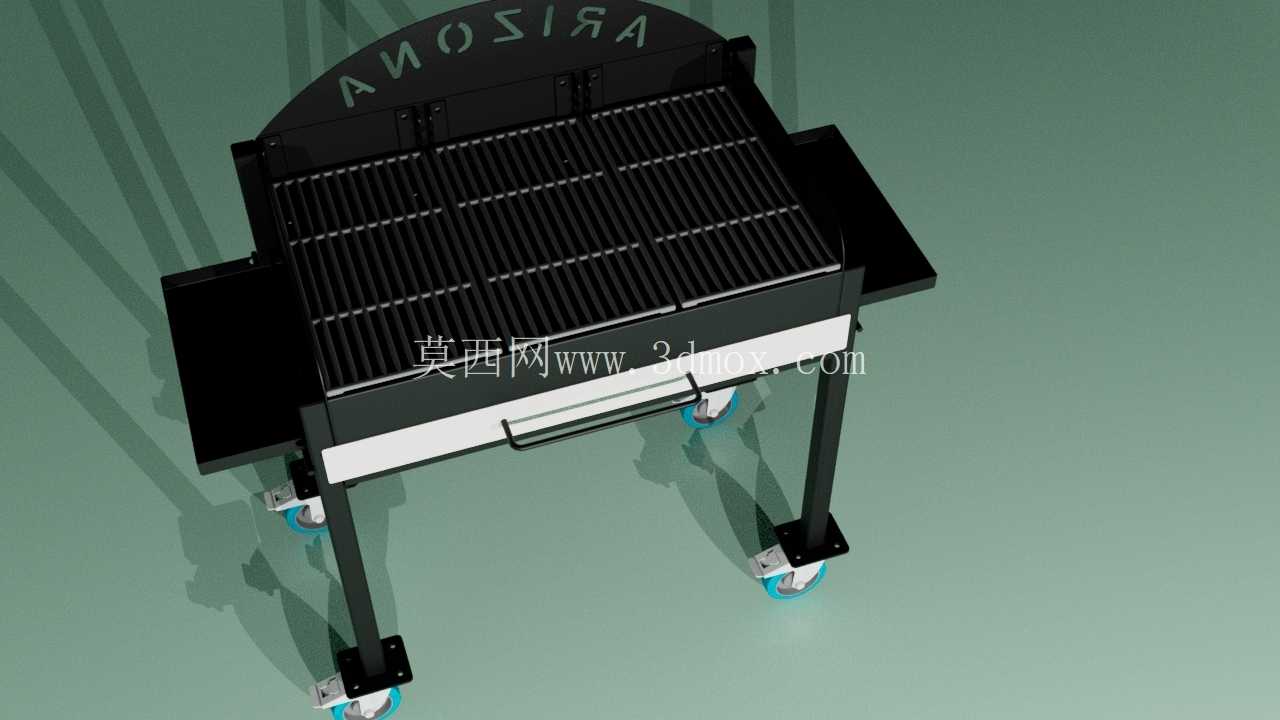

　　这款带滚轮的抽屉式烧烤架，核心面向户外临时餐饮场景、小型社群户外活动的烧烤作业需求，区别于固定砌筑的烧烤台，整体采用可移动结构设计，适配场地频繁切换的使用需求。从结构布局来看，主体烤架区域采用高耐温金属板材弯折成型，烤网下方预留炭灰承接空间，避免炭渣直接掉落引发地面污染或者火情隐患，背部的弧形挡烟板向上延伸，既可以阻挡烤制过程中油烟直扑操作面，也能在户外有风的环境下减少炭火热量的无序散失，提升热利用效率。侧部延伸的置物台采用与主体框架一体化的焊接结构，可临时放置烤制工具、待烤食材或者调味容器，无需额外搭配侧边小桌，减少户外布置的配件数量。

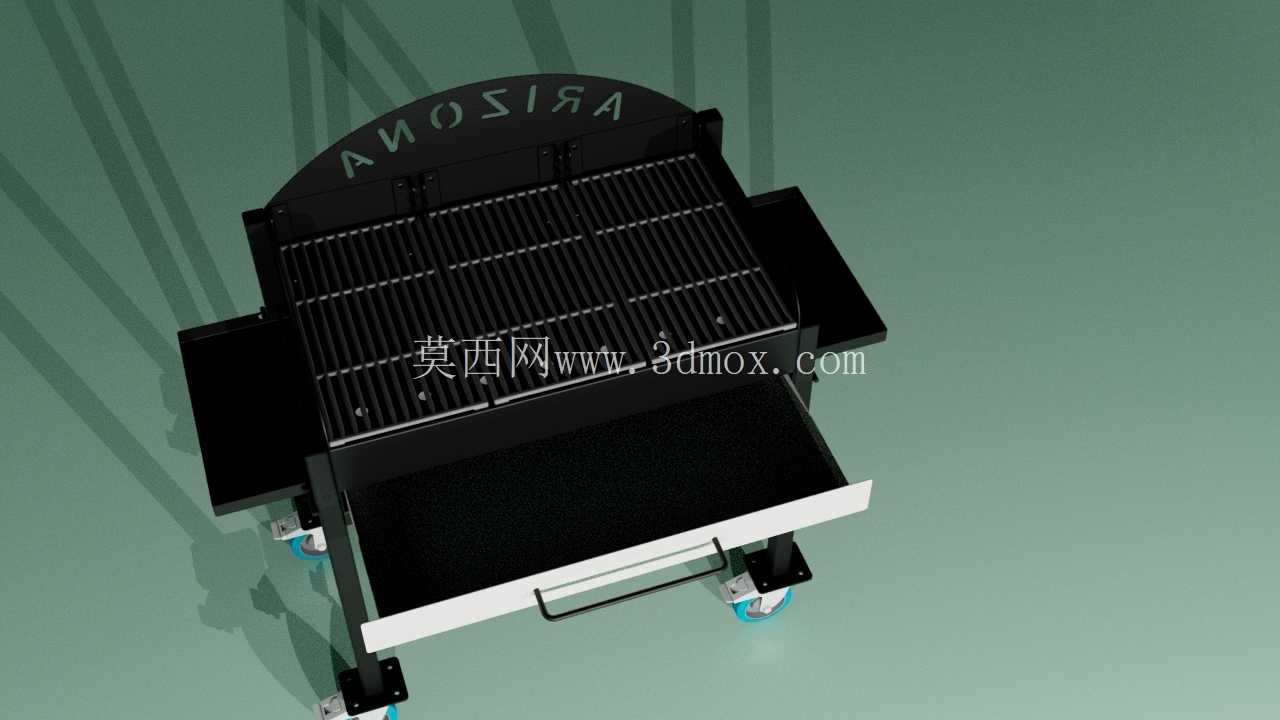

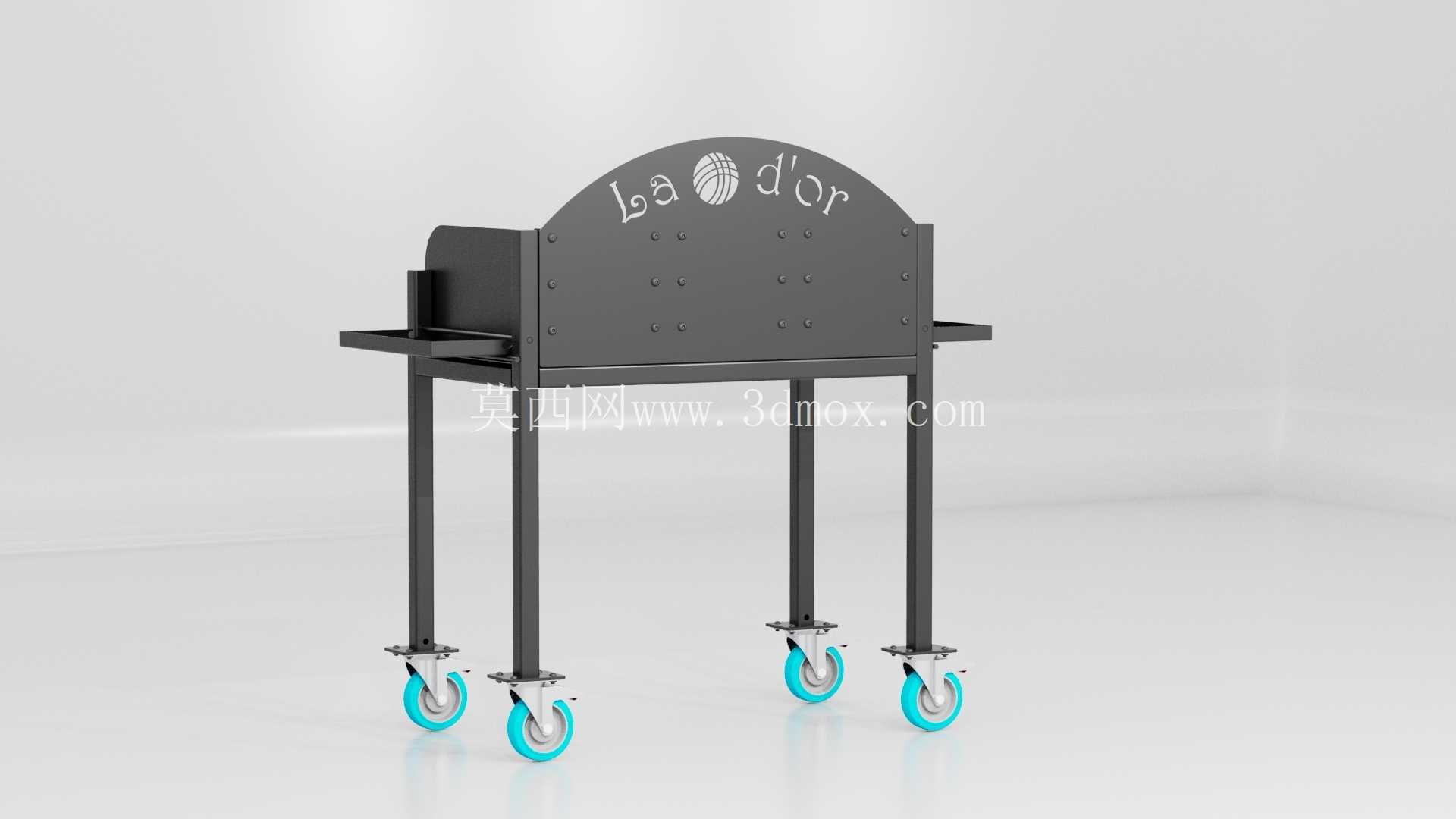

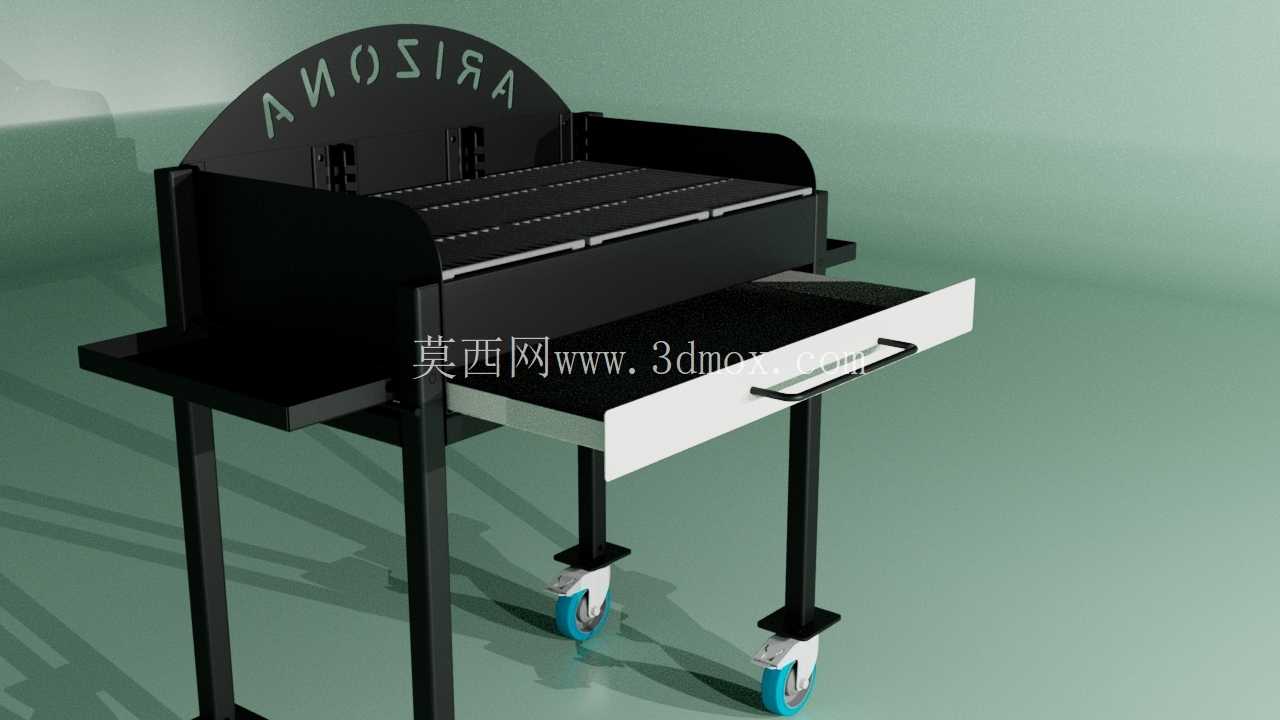

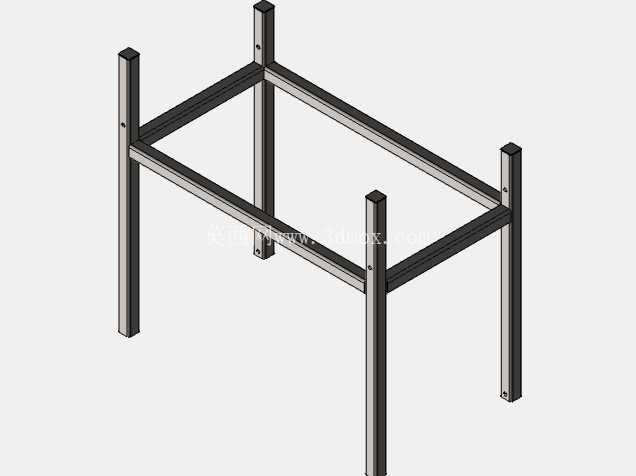

　　下方抽拉式抽屉采用前置金属拉手设计，抽屉内部可存放炭火夹、烤签、清洁刷等常用工具，抽拉行程经过限位设计，完全拉出时不会出现倾翻脱落的问题，抽屉面板与主体框架的间隙控制在3mm以内，避免烤制过程中油烟、炭灰进入抽屉内部污染存放的工具。支撑腿采用方管焊接结构，四条腿底部配置带刹车的万向脚轮，单轮承重满足整体满载（含炭火、食材、工具）状态下的移动需求，脚轮的刹车踏板踩下后可完全锁止轮体转动与转向，在略有坡度的户外场地也能保持设备位置固定，不会出现滑移问题。

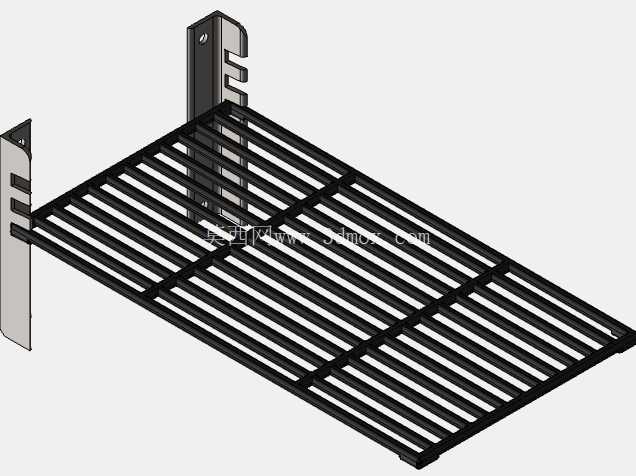

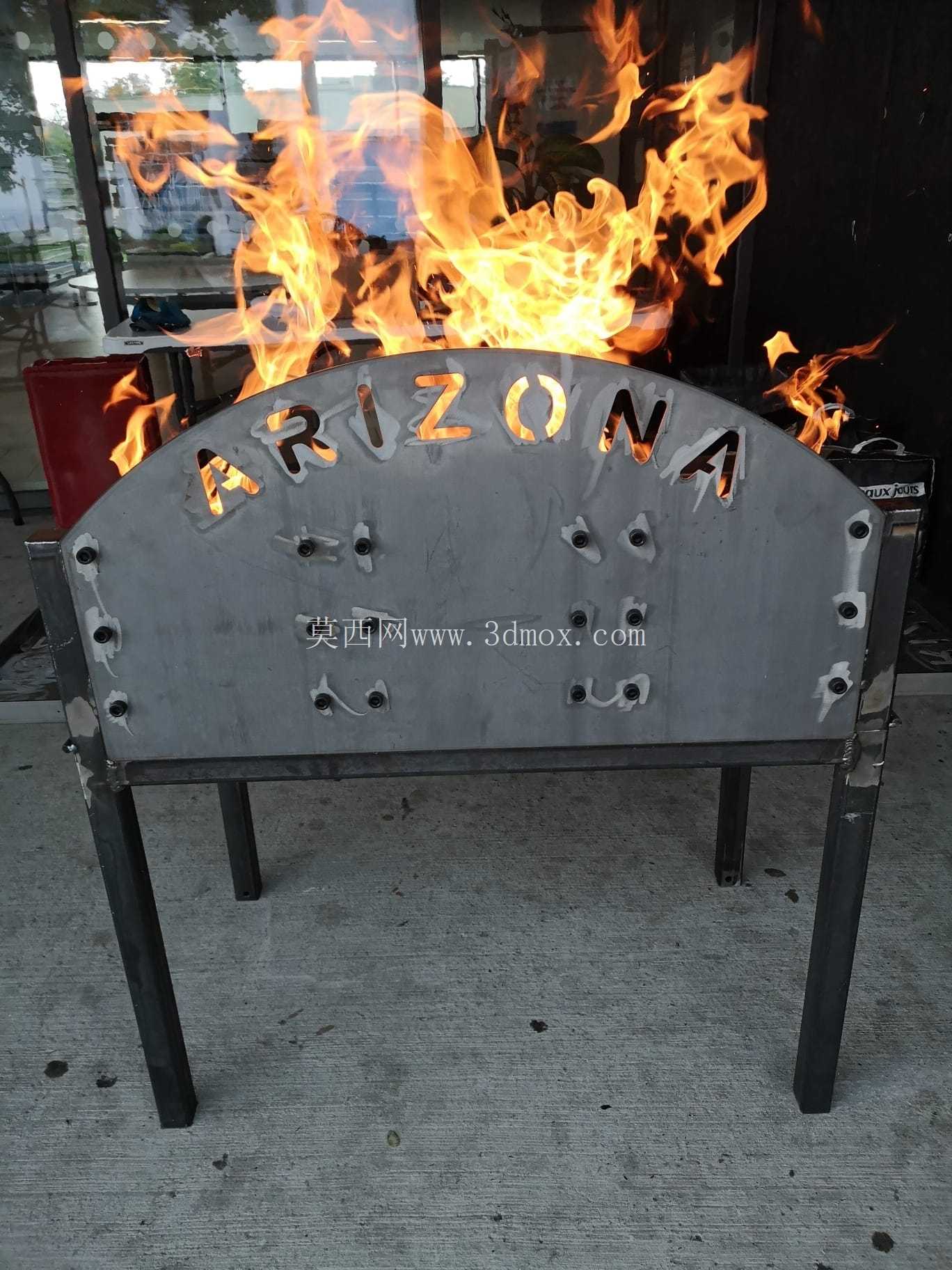

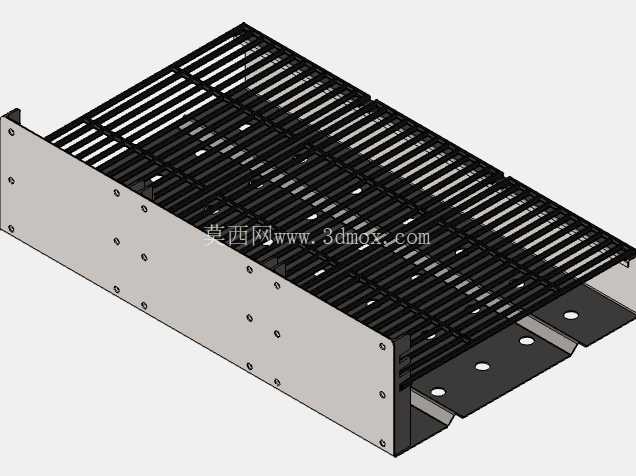

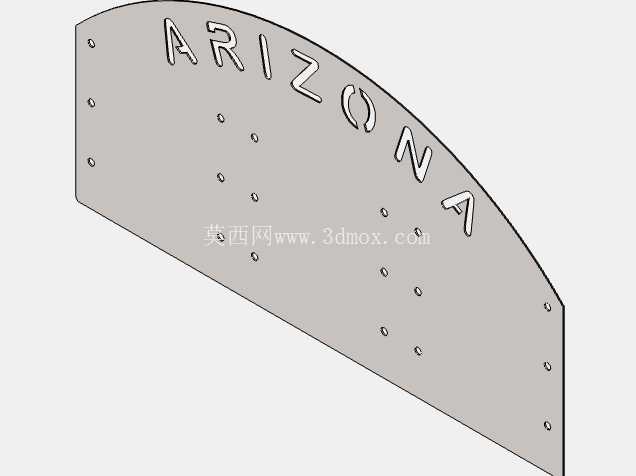

　　烤网区域的有效烤制宽度适配常规商用烤签的摆放密度，单次可容纳的食材量可满足20-30人规模的户外聚餐需求，烤网采用可抬升拆卸的结构设计，日常清洁时可直接取下烤网清理炭灰、油污，无需探入架体内部操作，降低清洁维护的难度。整体架体的高度设置符合人体站立操作的 ergonomic 要求，操作时无需过度弯腰，长时间烤制作业也能降低腰部疲劳感。背部弧形板上的标识区域采用镂空或者蚀刻工艺，不会因为长期高温炙烤出现标识脱落、掉漆的问题，架体所有金属棱边都做了倒圆角处理，避免移动或者操作过程中划伤使用者。

　　从安装边界来看，整体设备展开后的占地尺寸适配常规户外遮阳棚下的摆放空间，不需要额外预留过大的操作间隙，移动时可直接推动架体转移，无需拆解部件，转场效率远高于分体式组装的烧烤设备。炭槽区域与下方抽屉、支撑腿之间设置了隔热挡层，避免长时间烤制时热量向下传导导致抽屉内部温度过高，引发存放物品的受热变形，同时也能降低脚轮部位的温度，避免橡胶轮体长期受高温影响出现老化加速的问题。侧置物台的承重经过结构校核，放置满调味瓶、食材盘时不会出现下弯变形，与主体连接的焊接部位做了加强筋处理，应对户外使用时的粗暴放置场景也能保持结构强度。
