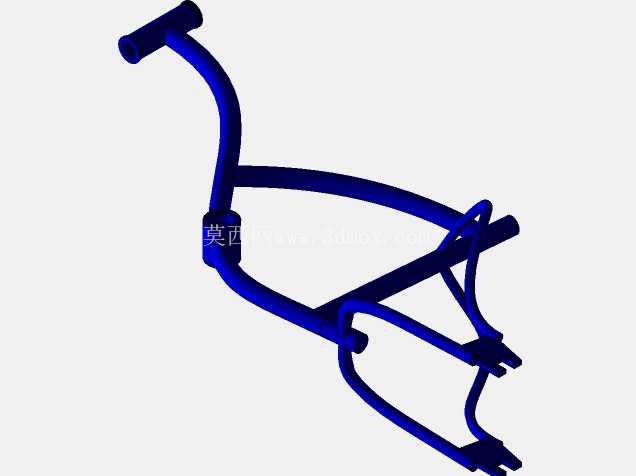

20英寸以下低底盘定制自行车车架结构设计

　　这款低底盘自行车车架的设计，核心面向青少年群体的个性化骑行需求，适配20英寸以下轮组的整车搭建，区别于常规市售自行车的车架几何，整体采用更低的跨高设定，能够让身高处于120-160cm区间的使用者上下车时无需大幅抬腿，降低骑行过程中因重心过高带来的侧翻风险，尤其适合初学骑行的青少年在城市通勤、休闲骑行、场地趣味骑行等场景使用。从结构设计逻辑来看，车架主体采用一体化弯管成型思路，头管位置做了15度的后倾角度调整，搭配加长的上管弧线设计，既能够保证转向时的操控灵活性，又能让骑行姿态更偏向放松的休闲设定，避免长时间骑行带来的腰部疲劳。

　　下管与后叉的连接位置做了双层补强结构，在管材弯折的应力集中区域增加了贴边焊接的加强筋，能够承受日常骑行过程中路面颠簸带来的冲击载荷，即使是经过减速带、坑洼路面时，车架也不会出现明显的形变或异响。安装边界方面，车架头管适配标准28.6mm口径的前叉竖管，能够兼容市面上绝大多数20英寸以下轮组的避震前叉与硬叉，五通位置采用通用的68mm螺纹中轴规格，可以匹配方孔、花键等多种规格的曲柄牙盘组件，后叉开档为100mm，适配常规的单速、内变速花鼓，无需额外打磨调整即可完成轮组安装。座管位置采用27.2mm的通用口径，使用者可以根据自身身高调整座垫高度，调整行程范围达到150mm，能够覆盖不同腿长的使用需求。

　　后上叉与后下叉的走线位置预留了V刹、碟刹两种安装座，既可以搭配轻量化的V刹组件满足日常通勤的制动需求，也可以升级碟刹系统获得更强的制动性能，适配不同使用场景的配置选择。车架整体的管材采用圆形截面设计，管壁厚度根据不同位置的受力情况做了差异化分配，头管、五通等受力较大的区域管壁厚度为2.5mm，上管、后叉等受力相对较小的区域管壁厚度为1.8mm，在保证整体结构强度的前提下尽可能控制车架自重，避免整车过重给青少年骑行带来额外的体力负担。从实际使用场景出发，这款车架的低底盘设计除了降低上下车门槛之外，还能够让整车重心降低30mm左右，在低速骑行、过弯时的稳定性明显优于常规同尺寸车架，即使是骑行经验不足的使用者也能更容易掌控车身平衡。

　　车架的后尾勾位置做了可替换设计，当出现摔车导致尾勾变形的情况时，无需更换整个车架，仅需替换尾勾零件即可恢复变速、轮组的安装精度，降低后期维护成本。在设计过程中，还充分考虑了个性化改装的拓展性，车架上管、下管位置预留了水壶架、车包等配件的安装孔位，使用者可以根据自身使用需求加装各类骑行配件，不需要额外在管材上打孔破坏结构强度。头管位置的碗组采用标准的44mm内置碗组规格，更换碗组配件时无需特殊工具，普通的自行车维修工具即可完成拆装维护。车架的整体几何经过多次调试，把立安装位置的高度与座垫高度的落差控制在50mm以内，骑行时上半身不需要过度前倾，能够保持相对直立的骑行姿态，减少肩颈部位的压力，更适合青少年日常休闲骑行的使用需求，不会像运动型自行车那样为了追求速度而设定激进的骑行几何。后叉的长度设定为380mm，既能够保证后轮的抓地力，又不会让整车轴距过长影响转向灵活性，在狭小的空间内也能轻松完成掉头、挪车等操作。
