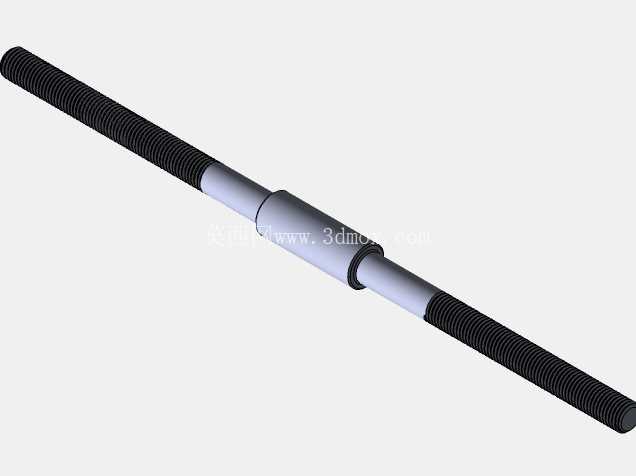

自行车后飞轮花鼓轴结构设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，后轮作为驱动轮承担着动力传递、载荷承载的核心作用，而后轮毂轴正是后轮花鼓总成内部的核心受力构件，其结构合理性直接决定轮组转动顺滑度、承载能力与长期使用可靠性。这款后花鼓轴适配常规后飞轮花鼓结构，整体采用阶梯轴构型，两端设置等长外螺纹段，用于配合花鼓端盖、锁紧螺母实现轴体在花鼓壳体内的轴向定位，中间设置大直径轴肩段，用于匹配花鼓内部轴承的内圈定位面，保证轴承安装后同轴度符合转动要求，避免轮组转动时出现偏摆、旷量问题。从安装边界来看，轴体总长度适配常规135mm开档的民用自行车、入门山地车后花鼓安装尺寸，两端螺纹段长度预留足够的锁紧调节余量，可兼容不同厚度的花鼓端盖、快拆杆或者实心轴锁紧螺母的安装需求，中间定位轴肩的直径公差按照基孔制配合要求设计，与标准深沟球轴承内圈实现过渡配合，既保证轴承安装后不会出现内圈与轴的相对滑动，也避免过盈量过大导致轴承安装时内圈涨大、预紧力异常升高的问题。

　　设计过程中优先考虑轴体的受力分布特性，骑行过程中轴体承受的载荷主要来自骑行者体重带来的径向载荷，以及链条拉动飞轮时带来的交变扭矩，因此中间轴肩与螺纹段的过渡位置采用圆角过渡处理，避免应力集中导致轴体在长期交变载荷下出现疲劳断裂问题，两端螺纹采用标准公制粗牙螺纹，牙型角60度，具备足够的连接强度，同时方便维修时使用常规扳手进行拆装维护，不需要专用工具即可完成花鼓的保养、轴承更换操作。

　　从实际使用场景出发，这款轴体的结构设计兼顾了民用代步车的耐用性需求与入门运动自行车的轻量化需求，轴体各段直径经过受力核算，在保证足够抗弯、抗扭强度的前提下，尽可能缩减非受力段的轴径，降低轴体自身重量，同时中间光轴段的表面粗糙度要求达到Ra1.6，保证与轴承内圈配合的接触面光滑，不会因为表面凹凸导致轴承安装偏斜，两端螺纹段的同轴度控制在0.02mm以内，保证轮组安装后两端锁紧时轴体不会出现别劲问题，确保轮组转动顺滑无卡顿。

　　不同于快拆空心轴的结构，这款实心阶梯轴的构型更适合重载通勤、载重自行车的使用需求，实心结构的抗冲击能力更强，在经过颠簸路面、承受冲击载荷时不容易出现弯曲变形，两端螺纹段的长度设计也预留了安装货架、脚撑等附加配件的空间，不需要额外加装延长轴套即可完成周边配件的装配。在建模过程中，各段轴径的尺寸衔接、螺纹收尾位置、轴肩圆角大小都严格按照机械加工工艺要求设计，螺纹段与光轴段的退刀槽尺寸符合常规车削加工的工艺要求，不需要特殊定制刀具即可完成加工，降低零件的生产制造成本，中间轴肩的端面垂直度控制在0.01mm以内，保证轴承安装后端面与轴肩完全贴合，避免轴承出现倾斜导致的转动阻力增大、轴承提前磨损的问题。
