食品工业用不锈钢臭氧混合设备设计

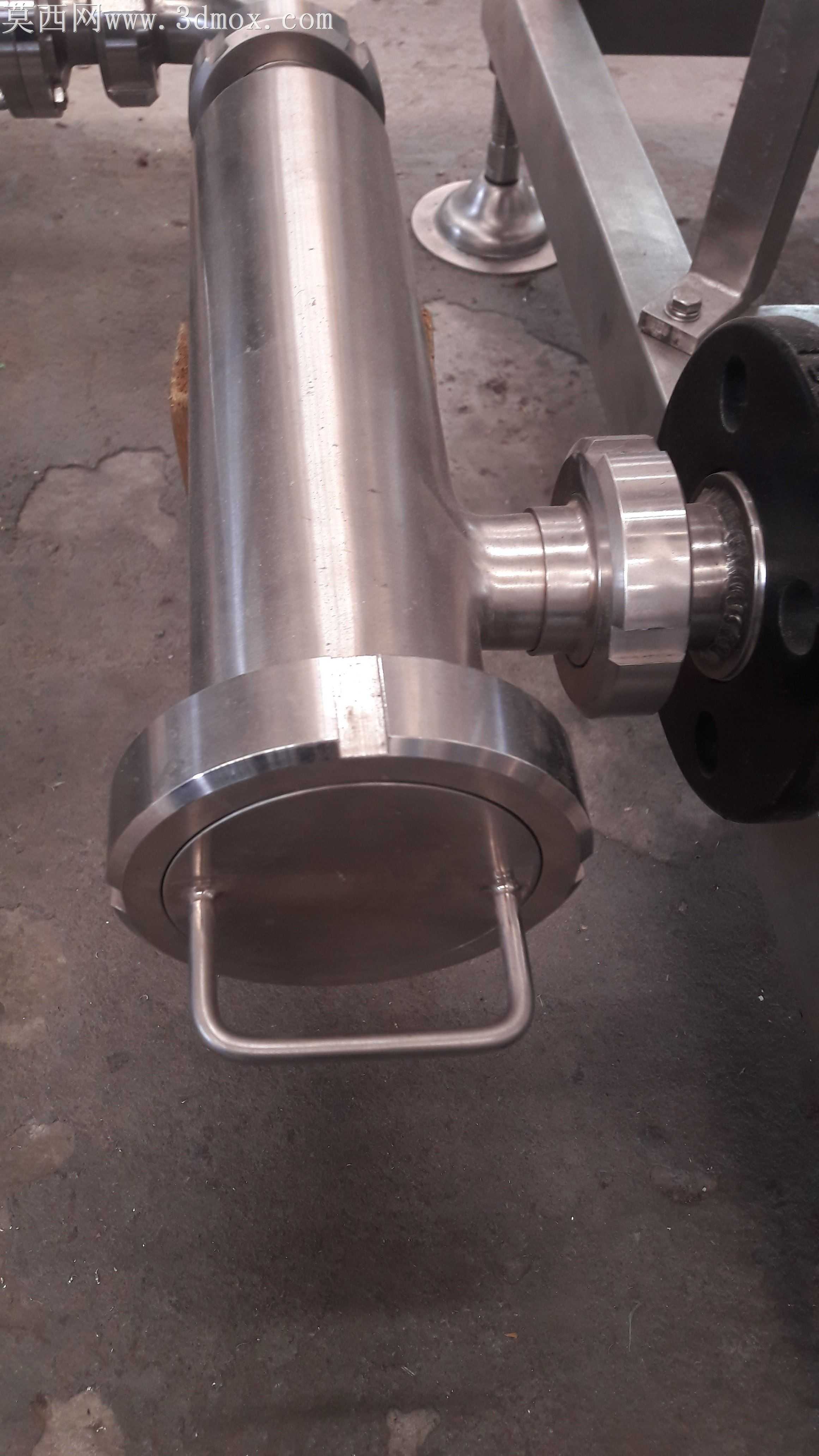

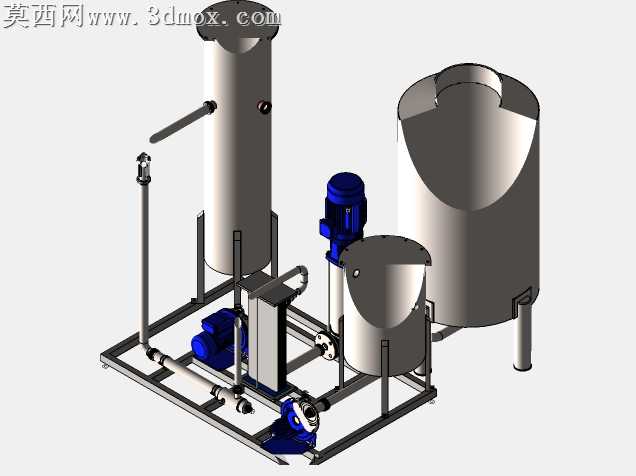

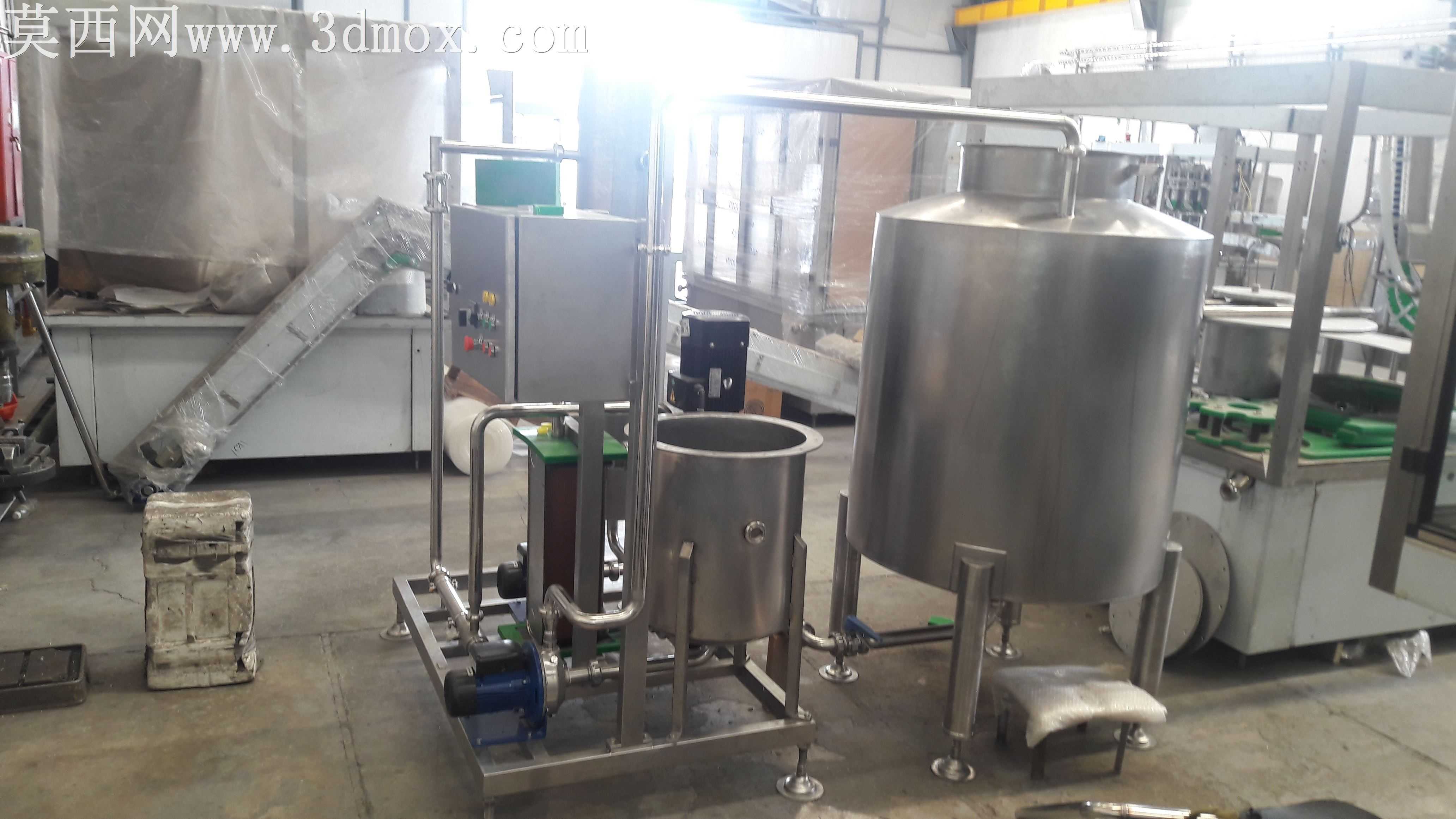

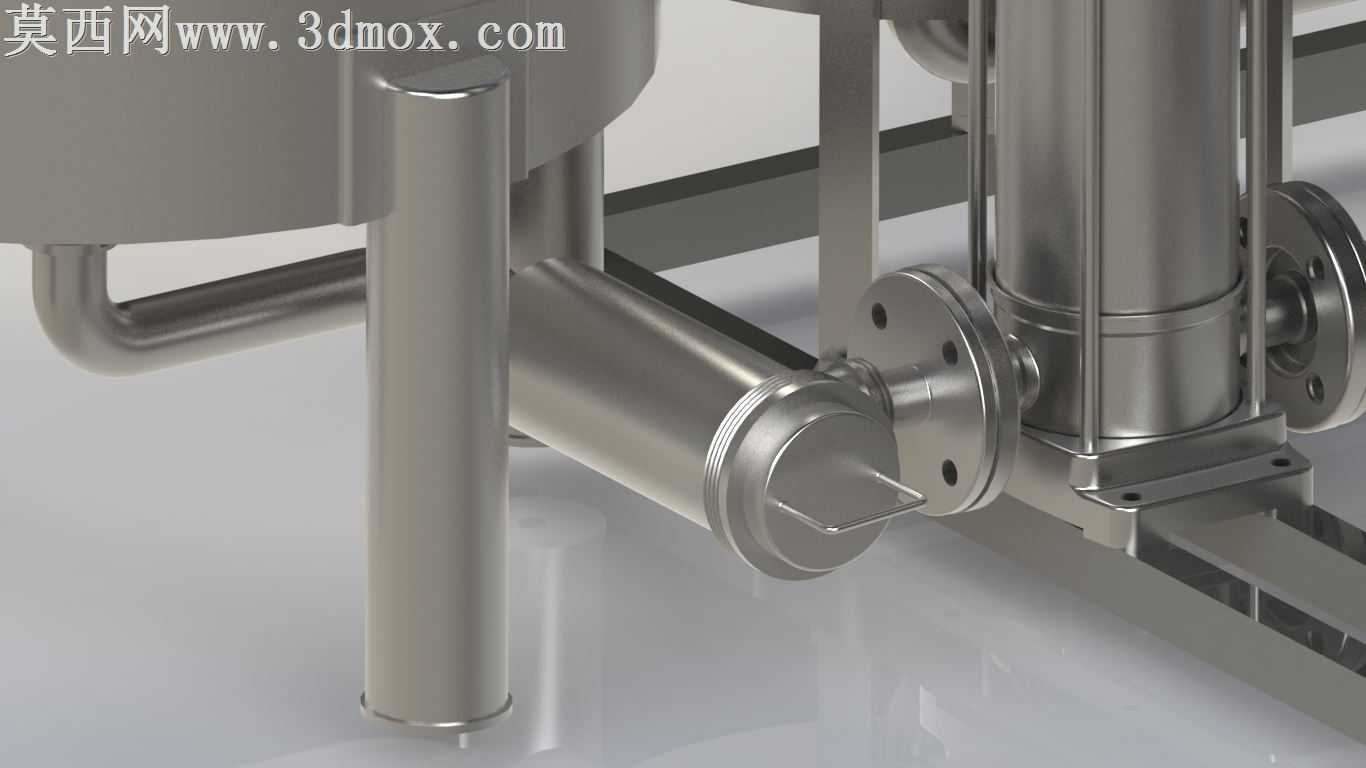

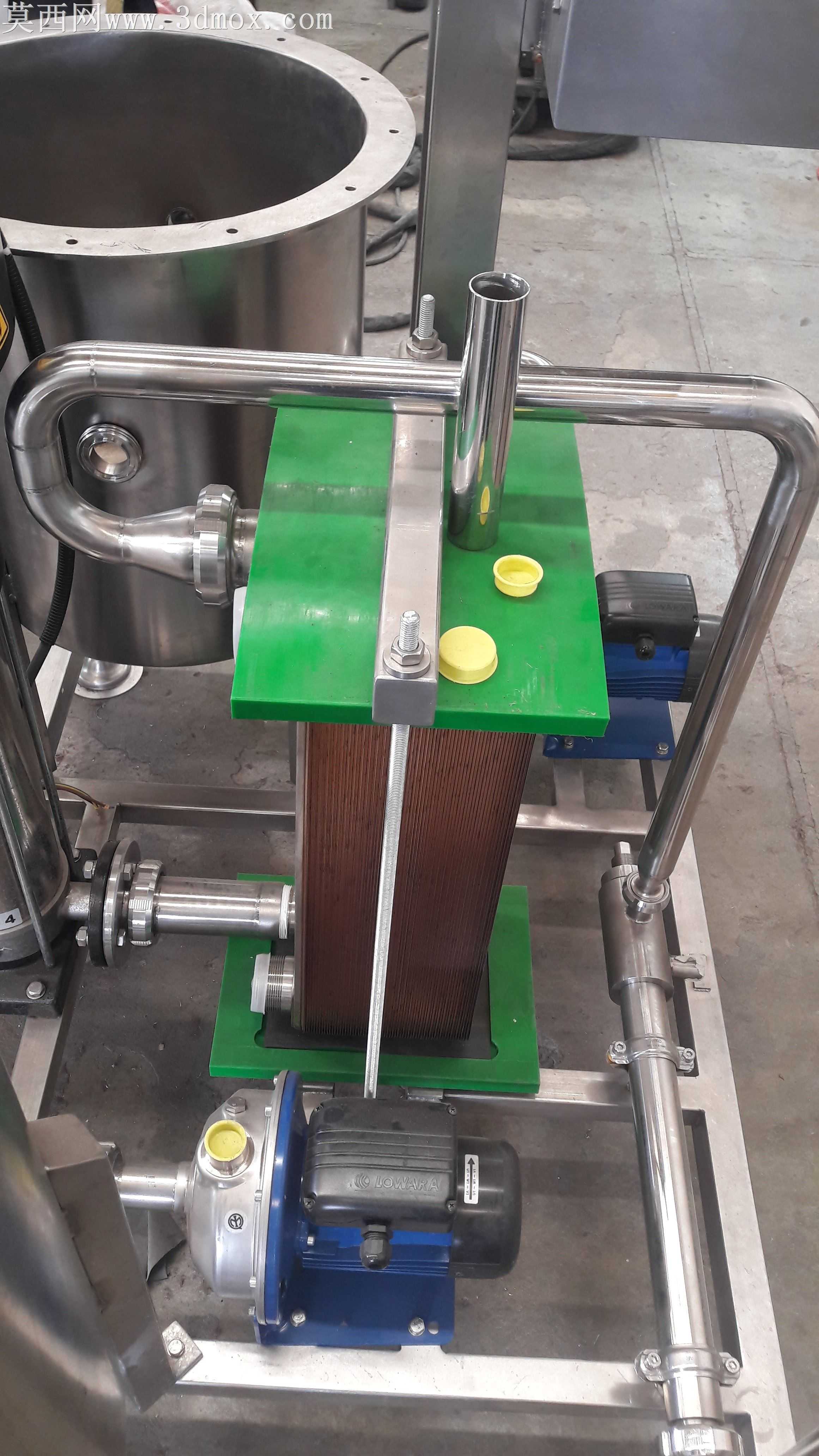

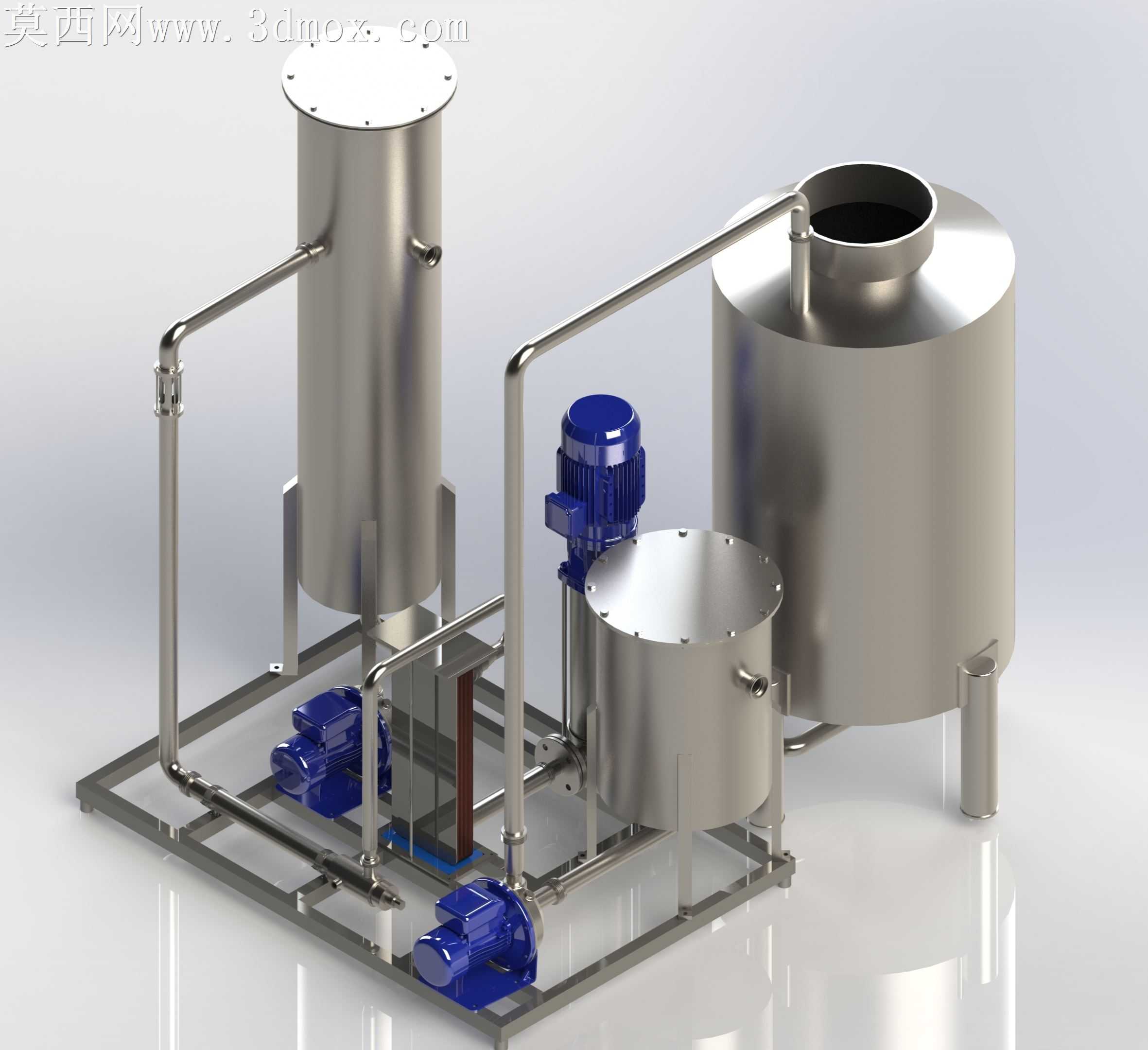

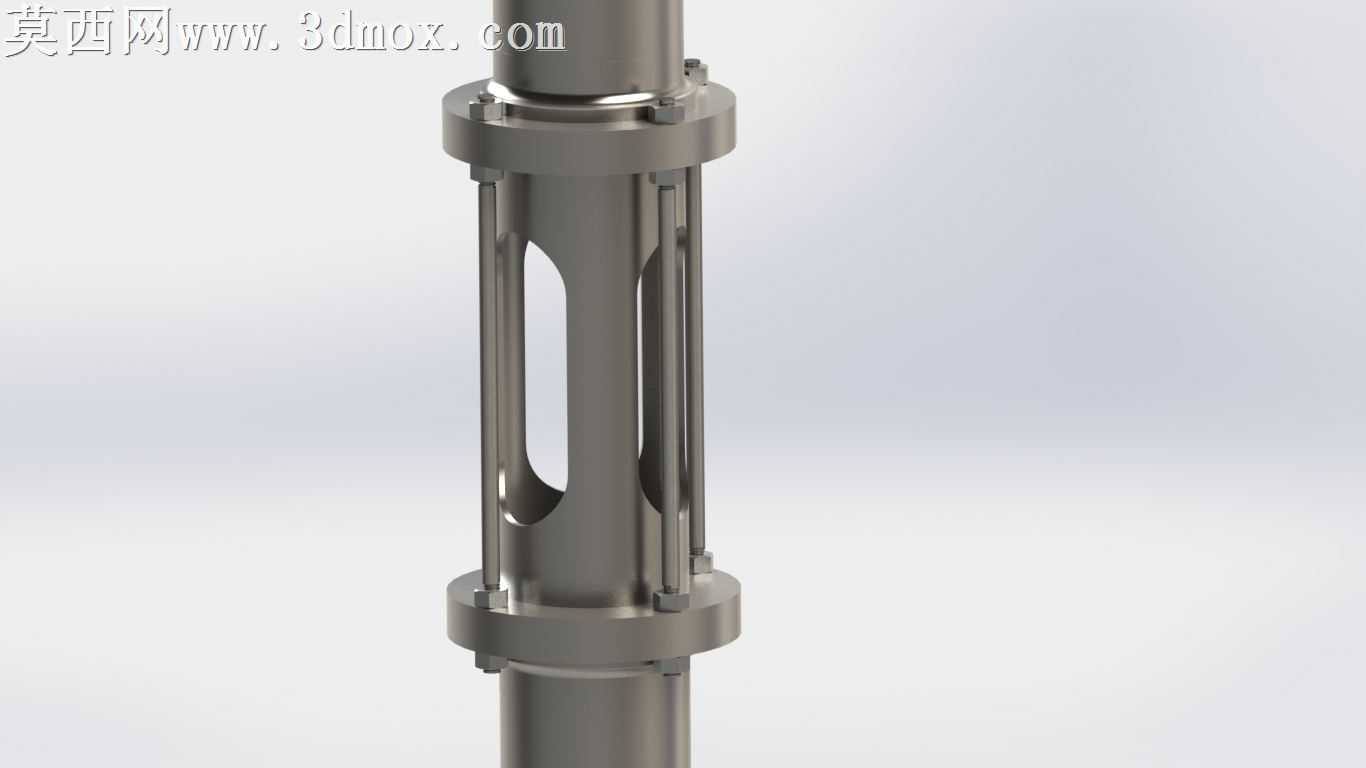

本作品为面向食品工业场景打造的臭氧混合成套设备三维设计，采用SolidWorks完成全参数化建模，搭配渲染模块完成材质与光影效果呈现，完整还原设备的真实结构与装配关系。建模过程中严格遵循食品级设备的设计规范，所有与物料接触的罐体、管路、连接件均采用304不锈钢材质设定，在渲染环节通过调整金属粗糙度、反射率参数，精准还原不锈钢亚光表面的质感，蓝色泵体电机部分则通过塑料与金属漆材质的分层设置，区分电机外壳的烤漆质感与泵头的金属加工面质感，底座框架采用方管焊接结构建模，还原型材拼接的焊缝细节与安装孔位特征。设备整体采用撬装式集成布局，将立式臭氧混合塔、储液罐、中间缓冲罐、三台输送泵及配套管路阀门全部集成在同一金属底座上，结构紧凑便于现场安装移位。其中立式混合塔采用上下椭圆封头结构，侧面设置视镜口、进出料接口与臭氧进气口，内部预留混合腔道结构；大容量储液罐采用敞口式设计搭配锥形支腿，方便物料投放与设备支撑；中间缓冲罐用于平衡管路流体压力，避免气液混合过程中出现流量波动。管路布局采用硬管折弯成型设计，所有弯头采用标准卫生级弯头参数，通过卡箍连接结构实现管路与罐体、泵体的快速拆装，每台泵的进出口均设置阀门与软连接结构，方便后期维护更换。设计过程中充分考虑食品生产的卫生要求，所有罐体内部转角均做圆弧过渡处理，避免卫生死角，设备整体高度与操作面位置符合人体工程学要求，方便操作人员进行日常巡检与清洁作业。整套模型的装配层级清晰，从单个标准件到子装配体再到总装配体逻辑明确，所有运动部件预留合理的装配间隙，静态部件之间的连接关系完全符合实际生产的装配工艺，既可以用于设备生产的图纸输出，也可用于食品加工生产线的方案展示与工艺模拟。
