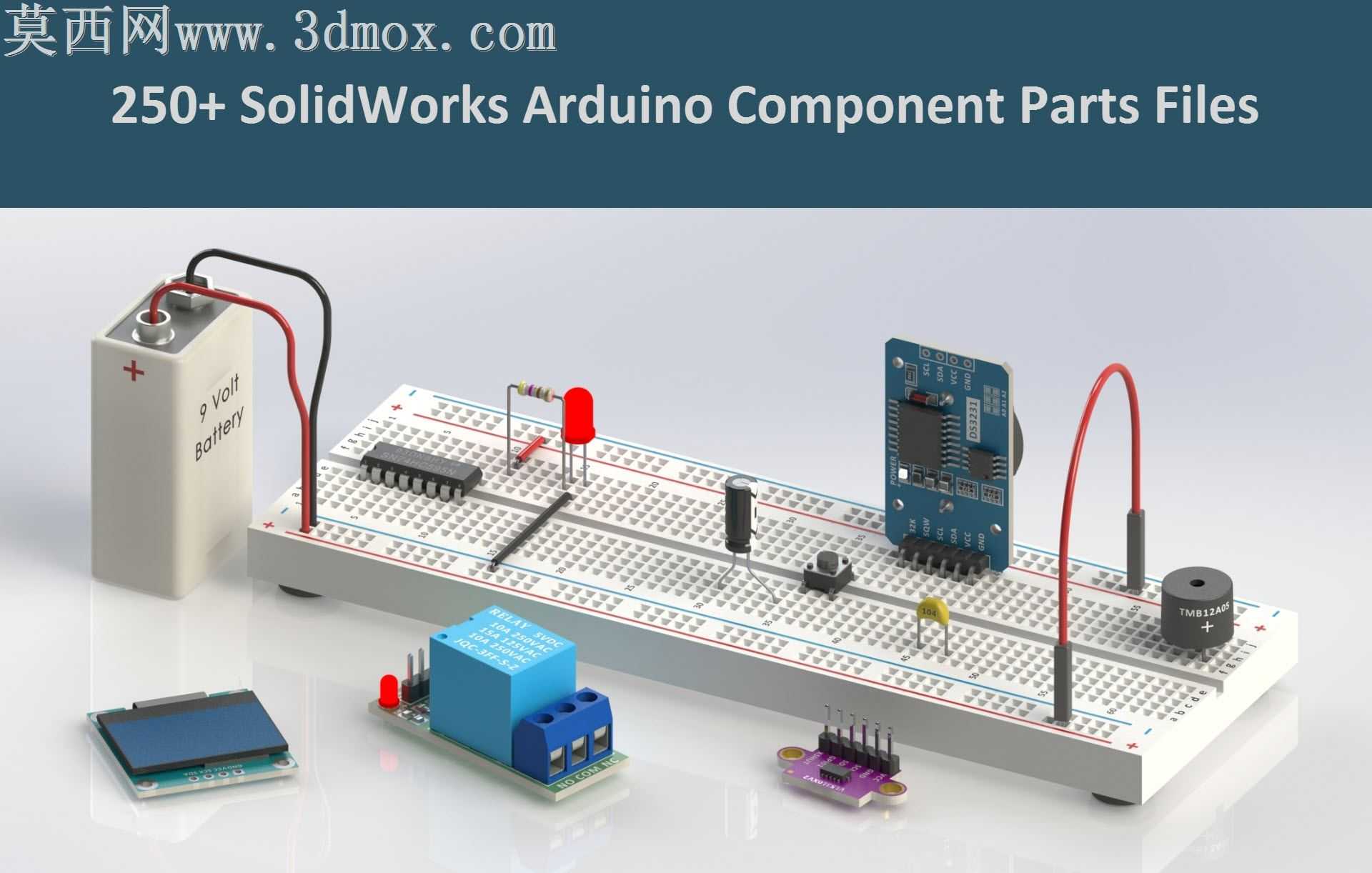

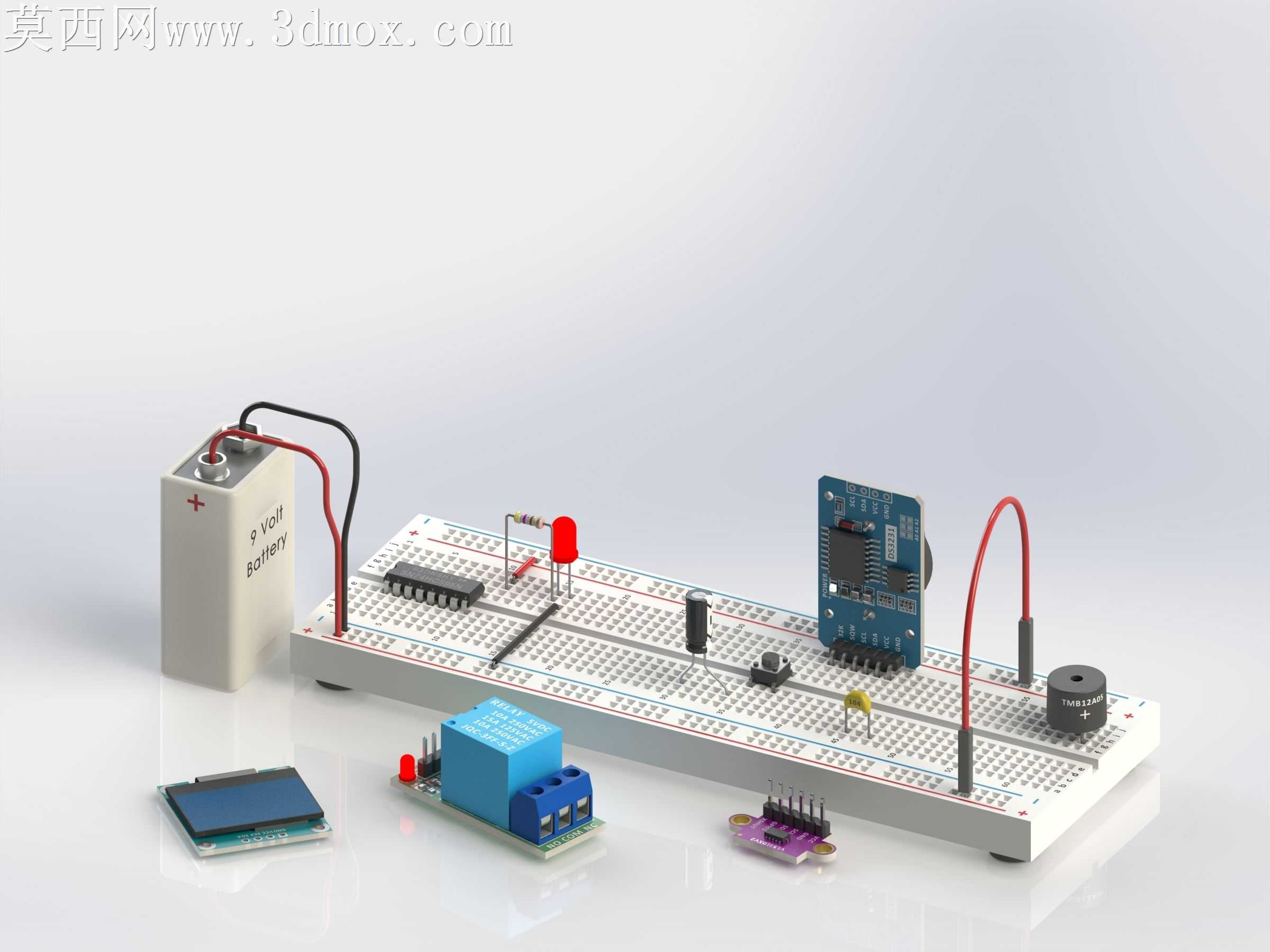

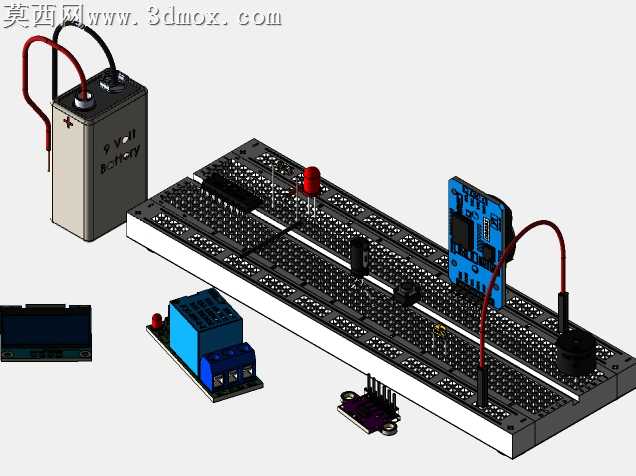

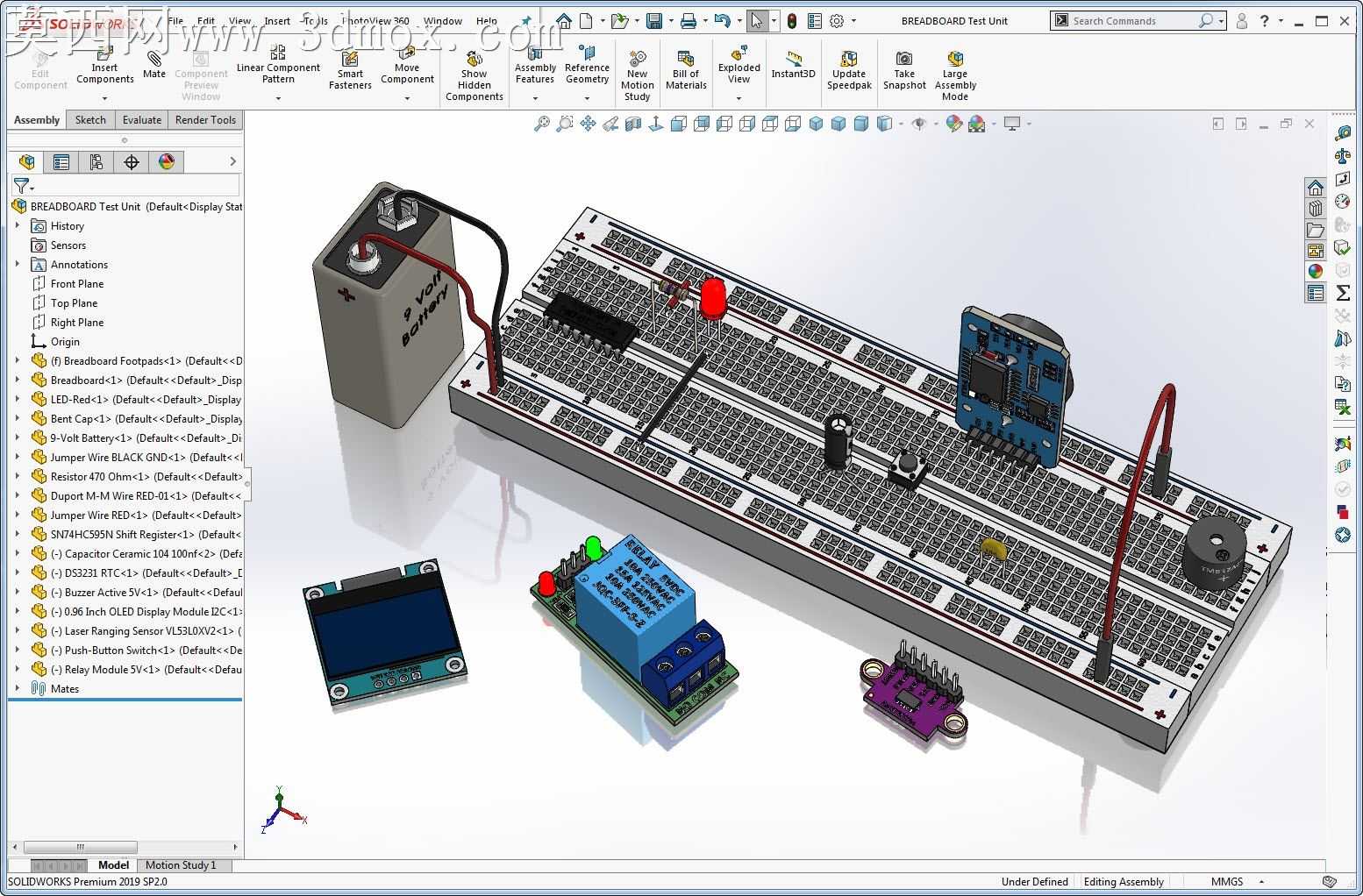

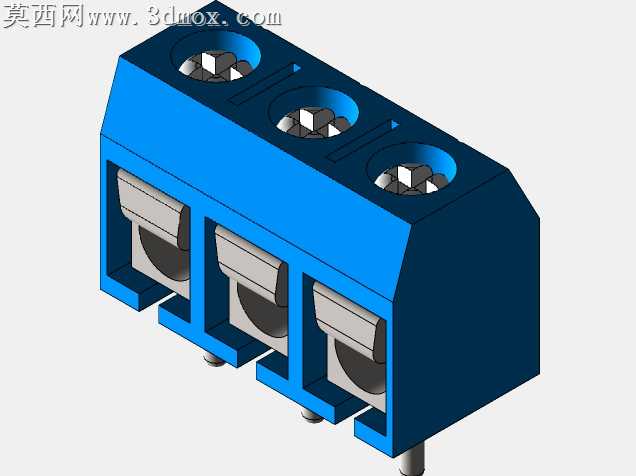

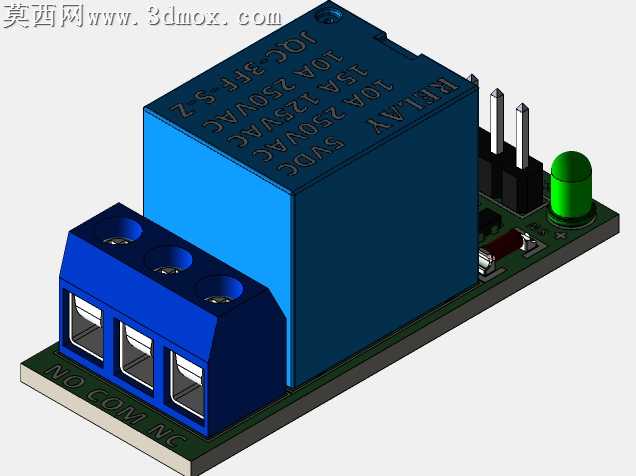

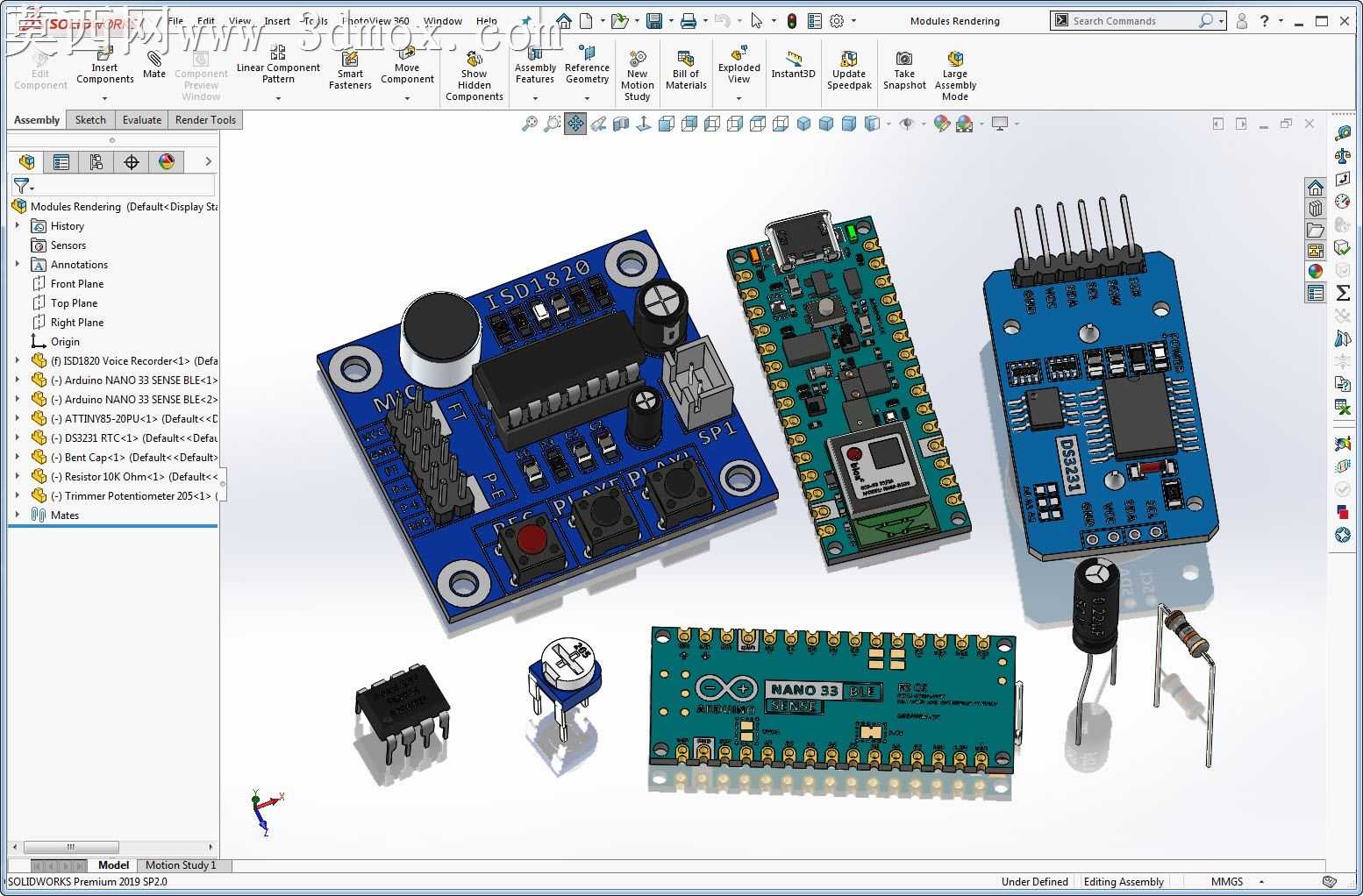

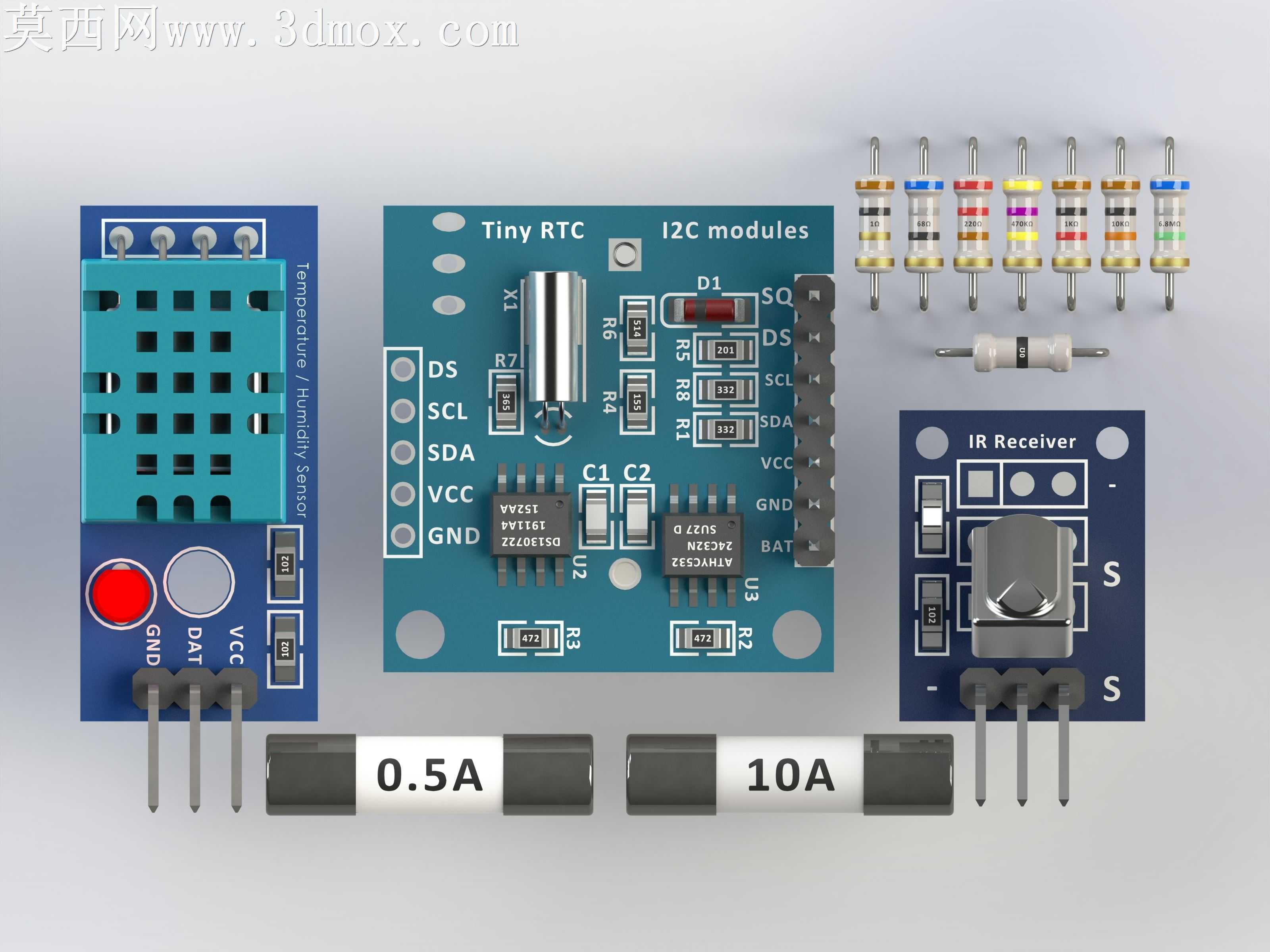

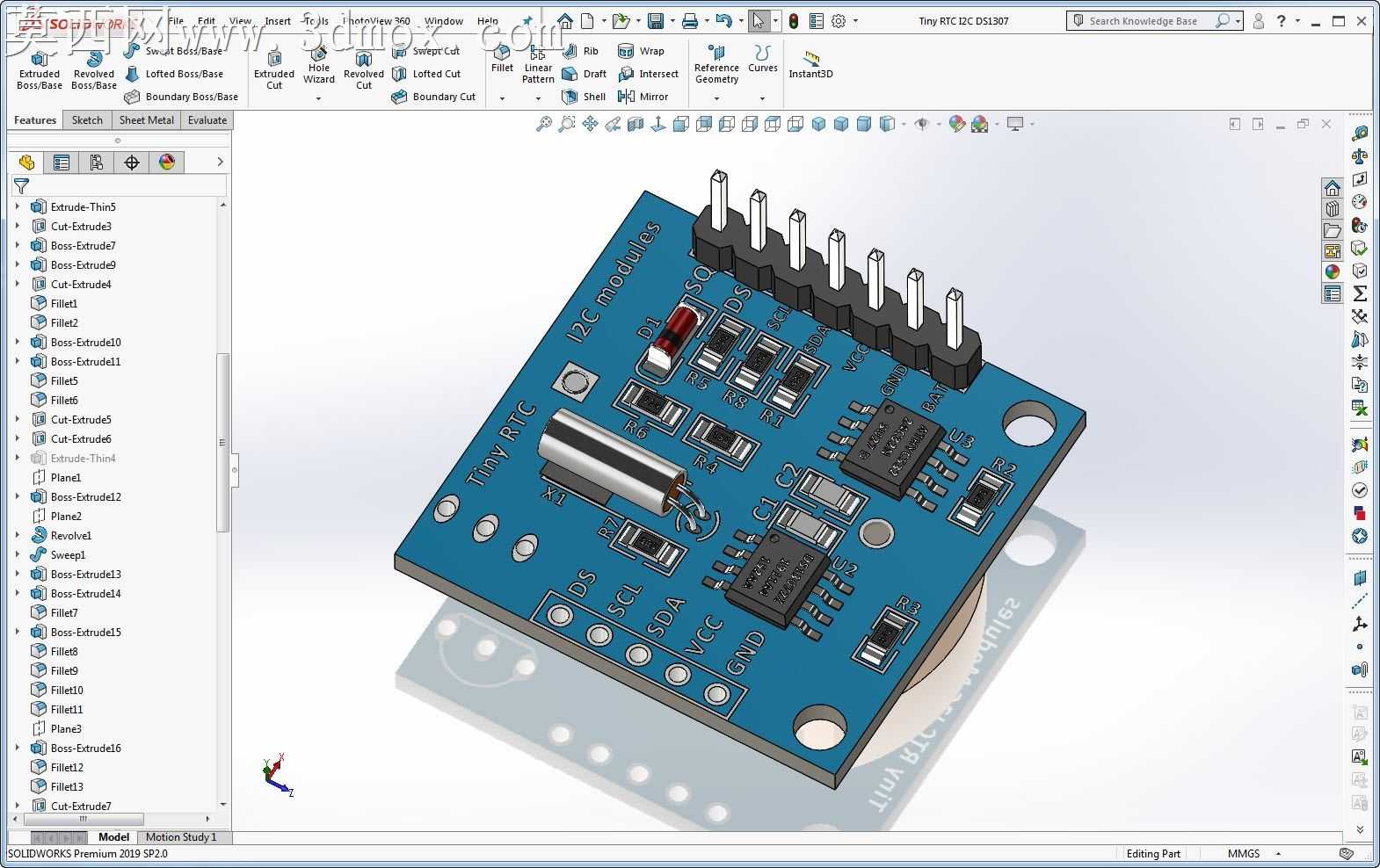

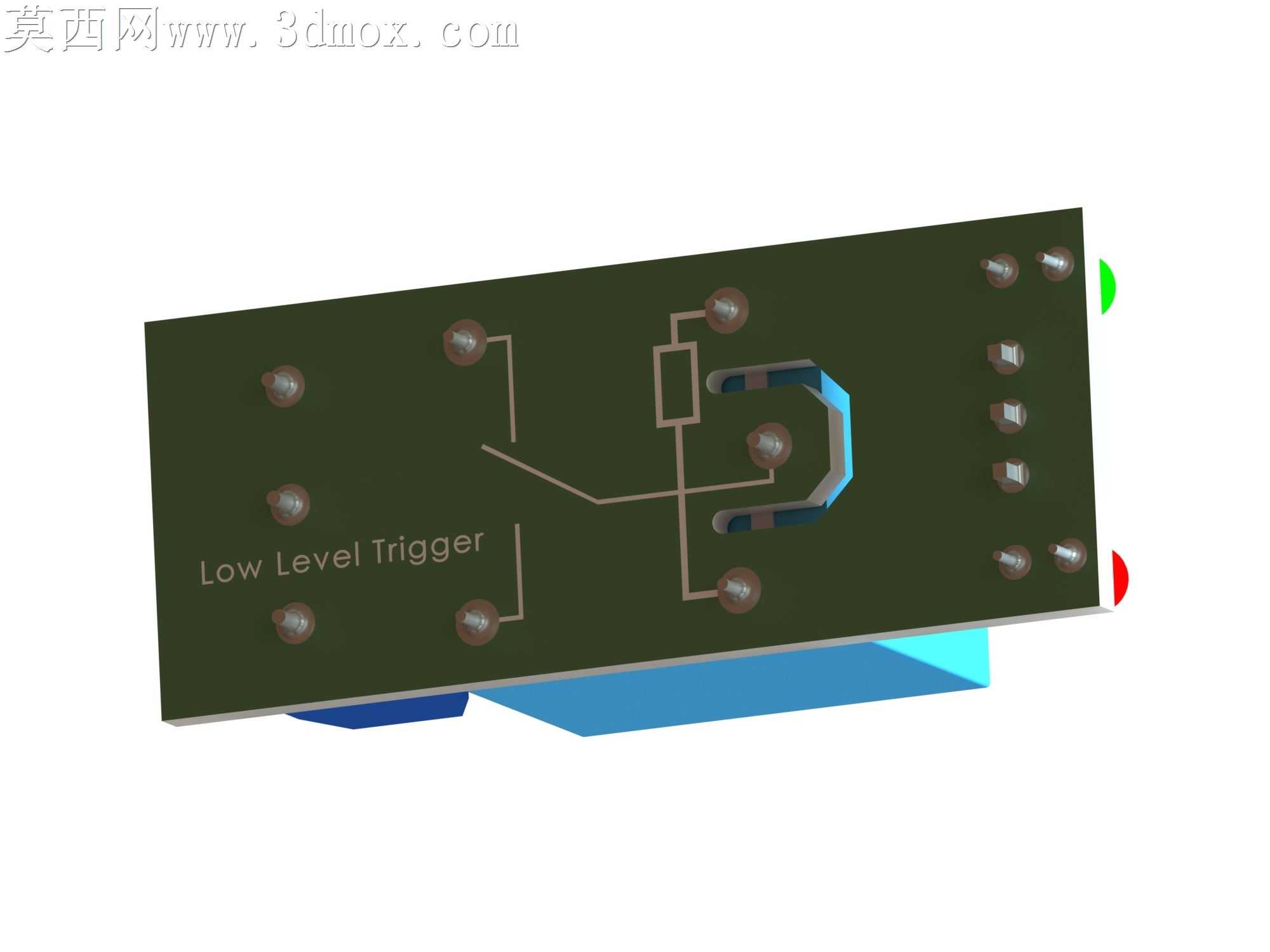

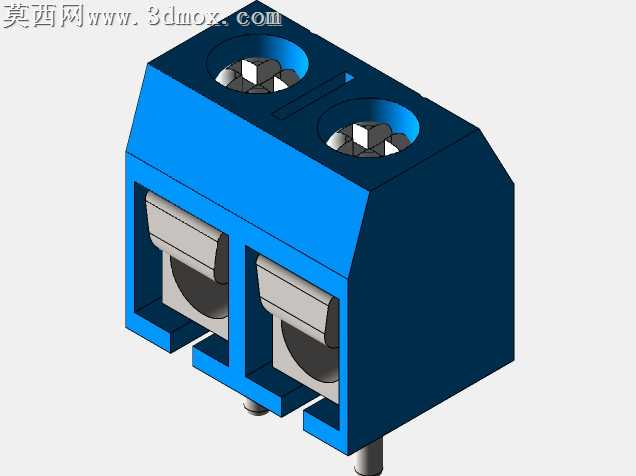

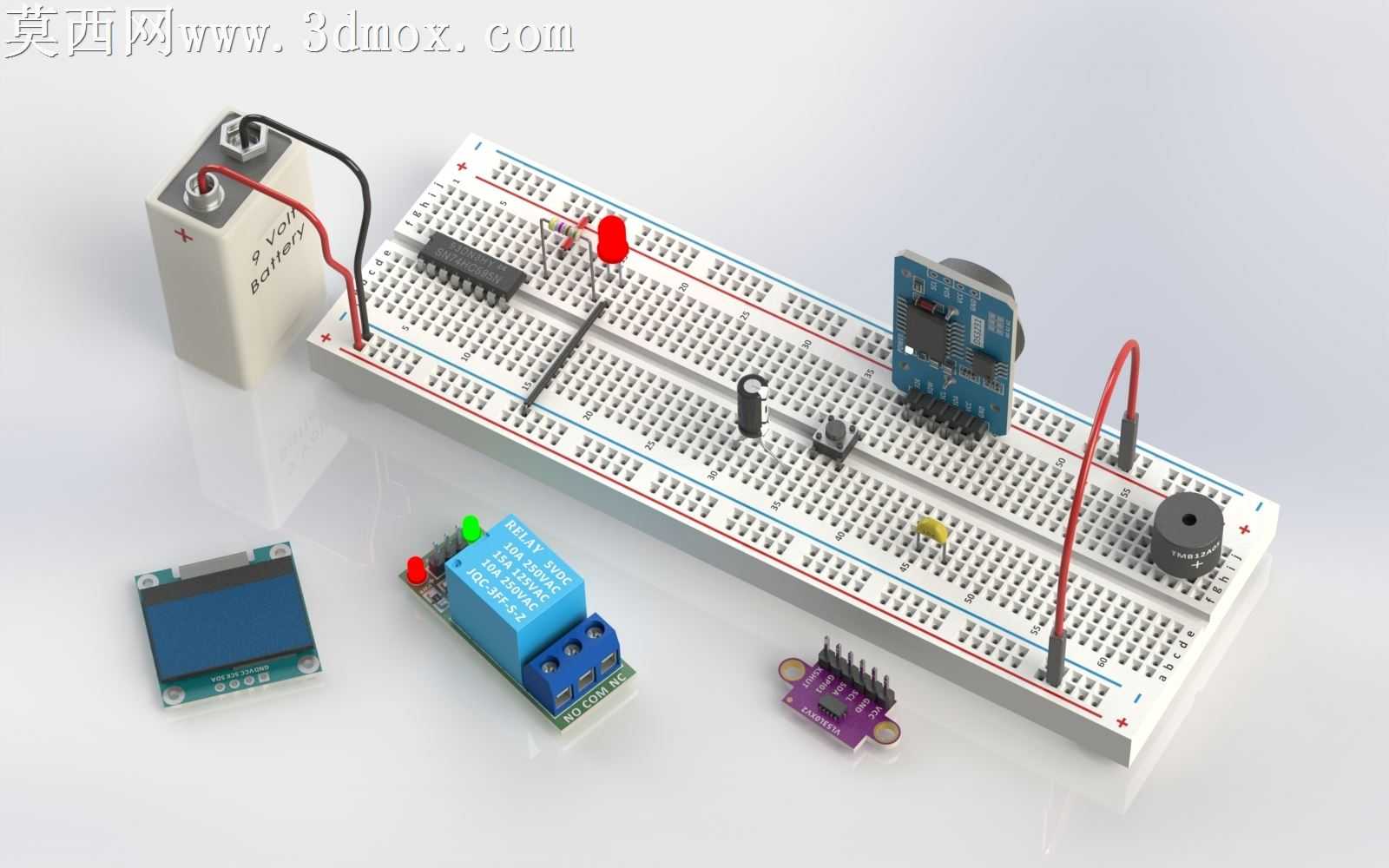

本套三维模型围绕Arduino实验场景常用的各类电子组件开展设计,核心以SolidWorks为建模工具完成全流程制作,所有模型均严格参照实物外部尺寸进行1:1比例还原,未对元件内部工作部件做冗余建模,重点保障外部装配尺寸、外观特征的精准度,可直接用于实验装置的装配干涉校验、整体布局排布与外观展示渲染。建模过程中针对不同组件的外观特征采用差异化建模逻辑,以图中展示的继电器模块为例,首先通过拉伸凸台命令构建蓝色继电器主体的基础方体结构,对壳体表面印刷的参数标识区域采用包覆特征实现文字与壳体的贴合效果,还原丝印标识的真实质感;侧边蓝色接线端子部分,通过拉伸切除做出三个接线孔位的内凹结构,对端子边缘的注塑圆角、卡扣结构做精细化处理,还原塑胶件的成型特征;底部PCB板部分采用薄壁拉伸构建基板,对板上的丝印字符、焊盘区域采用贴图与浅拉伸结合的方式呈现,板载的红绿LED灯、红色按键分别采用半球体、圆柱体组合建模,还原元件的立体形态,板上的贴片电阻、电容元件通过小尺寸拉伸体阵列排布,还原PCB板的真实装配效果。材质渲染阶段针对不同部件的物理属性匹配对应材质,继电器壳体、接线端子赋予哑光蓝色塑胶材质,调整粗糙度参数还原普通工程塑料的漫反射质感;PCB板赋予深绿色阻焊材质,表面丝印层调整为半哑光白色,还原电路板的真实视觉效果;LED灯珠分别赋予红、绿半透明透光材质,添加轻微自发光参数模拟灯珠的通透质感;金属接线引脚、焊盘部分赋予金属锡材质,调整金属度与反射参数还原焊锡的哑光金属质感。整套组件的设计思路围绕Arduino实验的快速装配验证需求展开,覆盖实验常用的控制板、传感器、执行器、接插件等各类元件,每个组件均保留标准的安装孔位、引脚间距等装配基准,可直接拖入装配体完成实验装置的快速搭建,无需二次调整尺寸,能够帮助开发者在实物制作前完成整体布局验证,避免实物装配时出现尺寸干涉、布局不合理等问题,大幅提升实验装置的开发效率。
- 全部评论(0)
- 模板大小 595.55 MB
- 售价 5金币
- 浏览次数
- 系统要求 STL,STEP / IGES,Rendering,SOLIDWORKS
- 软件分类 通用机械零部件
