微型USB接口插头三维结构建模设计

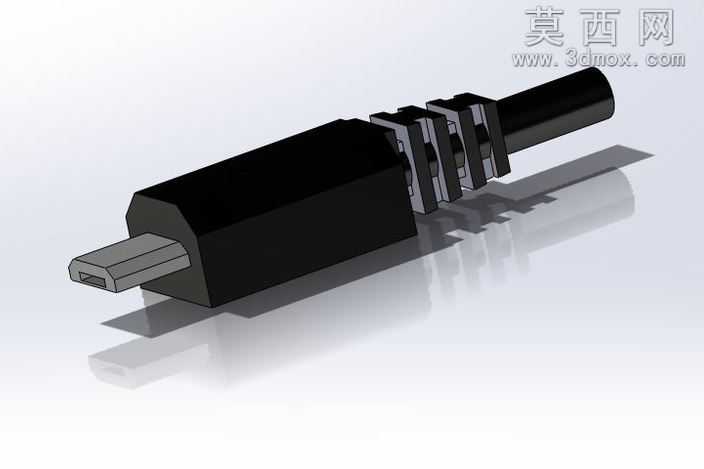

本作品为微型USB插头的三维参数化建模成果，建模过程依托三维机械设计软件完成，全程遵循消费电子接插件的通用尺寸规范与装配逻辑，完整还原了微型USB插头的全部结构细节。建模初始阶段先梳理产品的结构组成，将插头划分为金属插接头、绝缘塑芯主体、尾部应力释放结构、线缆衔接段四个核心功能模块，先绘制各模块的二维草绘截面，通过拉伸、切除、扫描等基础特征命令搭建整体基础轮廓，再针对细节结构进行精细化处理：金属插接头部分严格按照Micro USB接口的标准公头尺寸建模，还原了插接头端部的倒角、接触弹片的避让槽、插接头侧面的定位卡扣结构，保证接口的插接配合尺寸符合通用规范；绝缘塑芯主体部分做了等壁厚的壳体结构设计，还原了塑壳表面的防滑纹理、内部的卡扣定位槽，用于固定内部金属接触件与屏蔽结构；尾部的应力释放结构做了多段阶梯式的锥度设计，模拟实际产品的软胶防护结构，通过多段不同直径的圆柱叠加与圆角过渡，还原了线材弯折防护的结构形态，避免线缆与插头衔接处因反复弯折出现断裂问题。材质与渲染阶段，针对不同部件匹配对应的材质属性：金属插接头赋予磨砂金属材质，调整金属粗糙度与反射参数，还原镀锌合金接插件的哑光金属质感；绝缘塑壳主体赋予黑色哑光硬质塑料材质，调整漫反射颜色与轻微的高光反射，模拟工程塑料的表面质感；尾部应力释放结构赋予半哑光的软胶材质，适当降低材质硬度参数，调整反光度与塑壳形成材质区分；线缆部分赋予黑色橡胶材质，添加轻微的表面纹理模拟线材的外皮质感。渲染阶段采用影棚式柔光布光，设置主光源、补光源与轮廓光，弱化生硬阴影，突出产品的结构轮廓与材质差异，背景采用浅渐变白色背景，添加柔和的地面反射效果，让整体渲染效果清晰直观，能够完整展示插头的整体形态与各部分结构衔接关系。设计过程中充分考虑了产品的实际装配逻辑，各部件之间预留了合理的装配间隙，金属插接头与塑壳的配合、应力释放结构与塑壳尾部的衔接都符合实际产品的装配公差要求，既保证了模型的外观还原度，也让模型具备结构合理性，可用于消费电子配件的结构展示、接插件原理教学、产品外观方案参考等场景。
