创意圆管结构两轮代步自行车设计

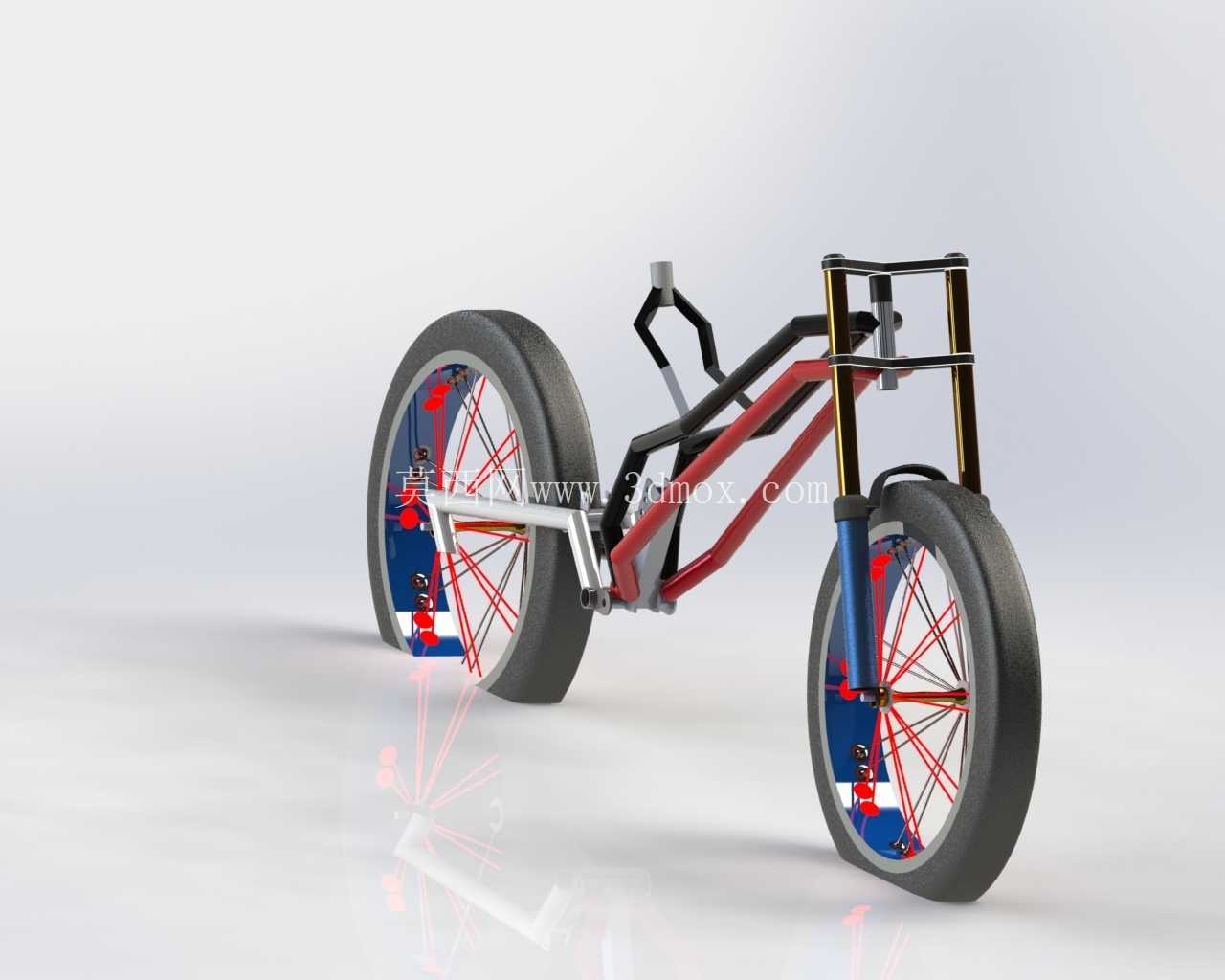

这款两轮代步载具的结构设计，核心围绕圆管型材的拼接逻辑展开，区别于传统自行车的三角硬尾车架构型，采用了大跨度斜向主梁搭配后置摇臂的结构布局，在满足骑行承载需求的前提下，兼顾了个性化外观的表达。从实际应用场景来看，该结构既可以适配城市休闲短途骑行的使用需求，也可作为定制化特技骑行载具的基础构型，通过调整管材壁厚与连接节点强度，能够覆盖不同载荷等级的使用场景。

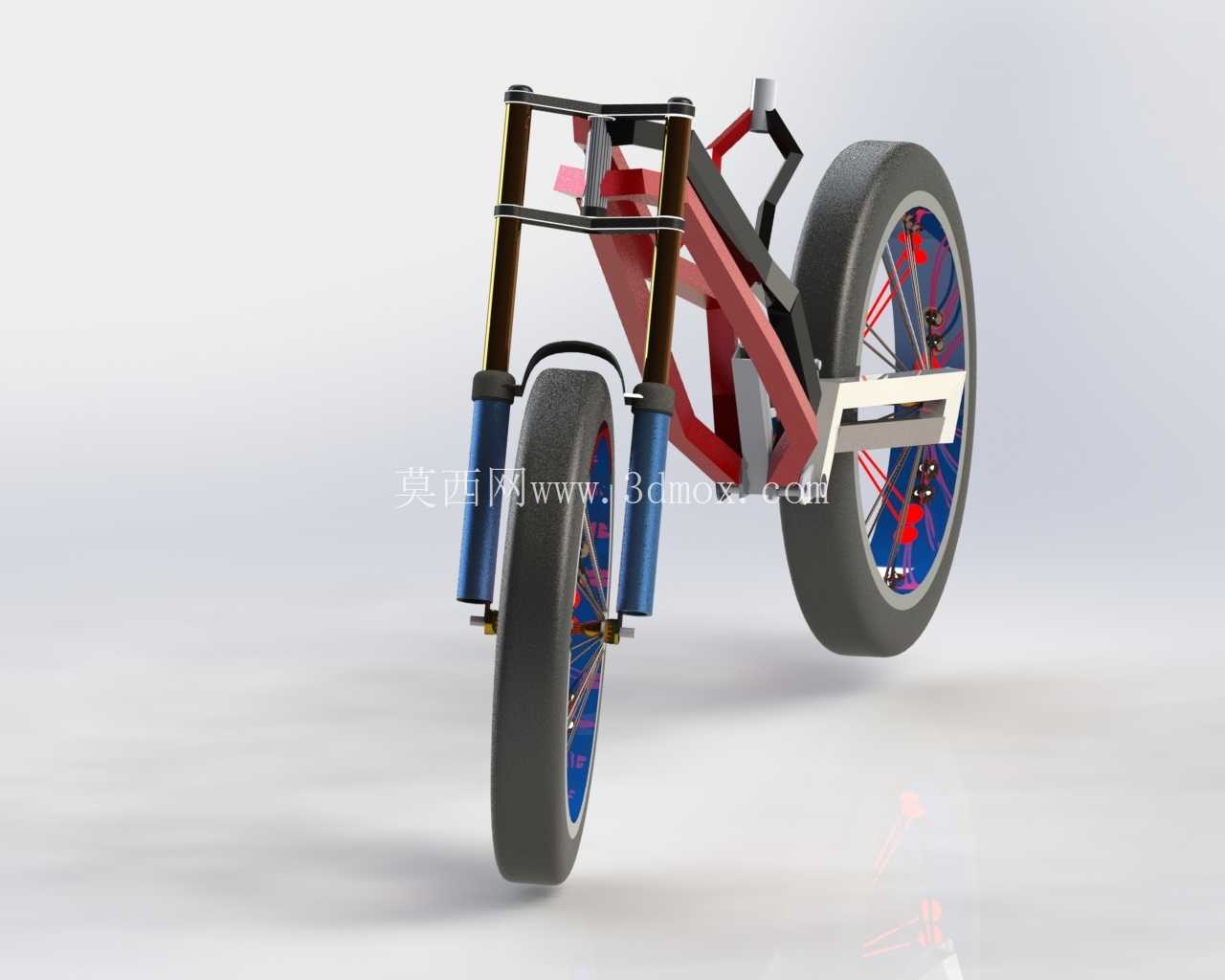

设计过程中优先考虑了圆管型材的加工适配性，所有车架主体受力构件均采用等径圆形管材，规避了异型管弯折、定制开模的额外加工成本，管材之间的连接节点采用焊接+衬套补强的结构形式，在头管、中轴、后轴叉肩这些应力集中位置，额外增加了环形补强片，避免长期交变载荷下出现焊缝开裂的问题。前叉部分采用了长行程避震结构，外管为铝合金圆管构型，内管做了硬质阳极氧化处理，能够吸收非铺装路面的颠簸冲击，适配城市减速带、郊野非铺装小路的通行需求。

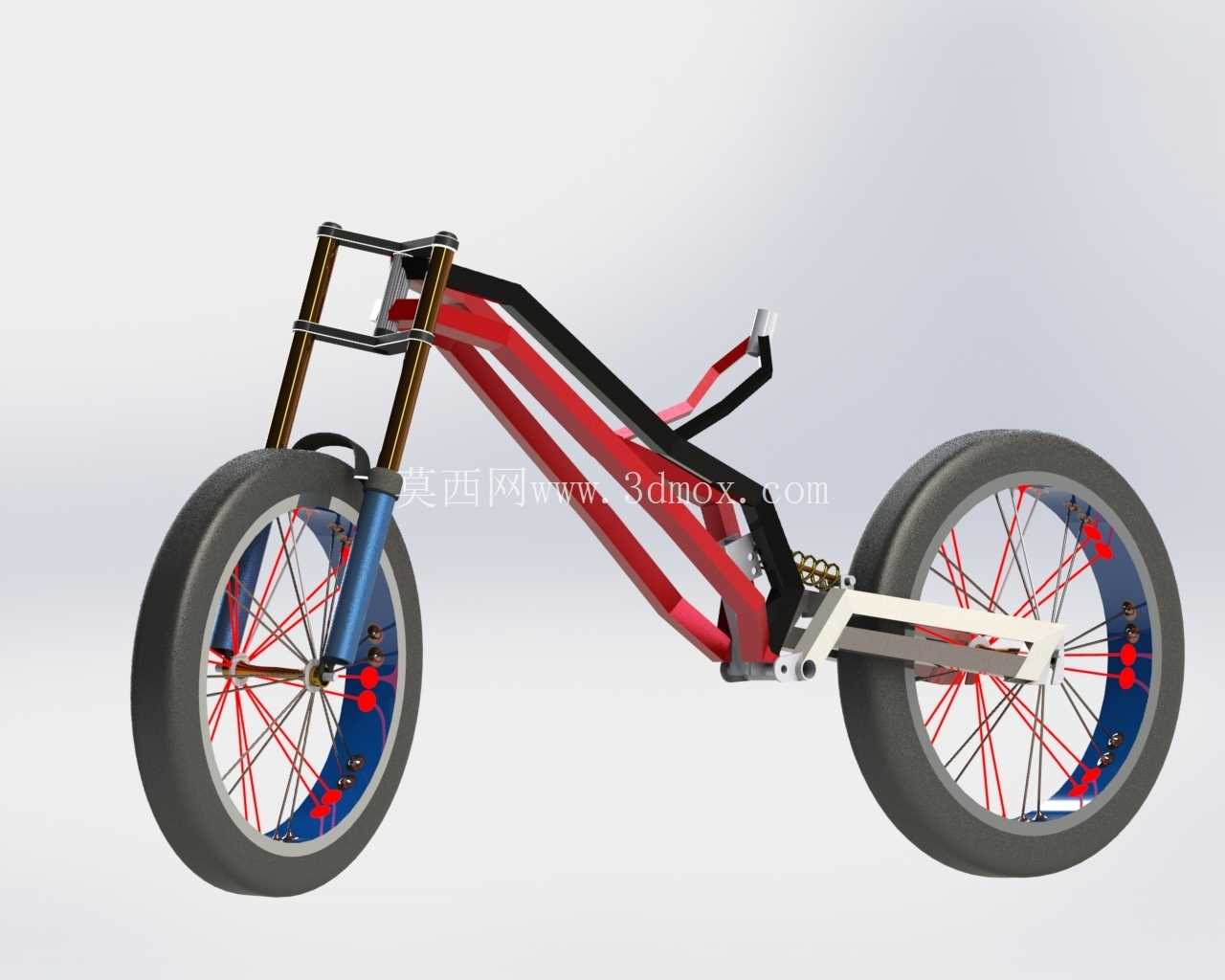

轮组部分采用了大直径宽胎配置，轮圈为双层铝合金结构，辐条采用交叉编法，每根辐条的张紧力在装配阶段需要控制在120-140N的区间，保证轮组的径向跳动量控制在0.3mm以内，轮组内侧加装的装饰性配重结构，在实际量产版本中可以替换为碟刹安装座或者变速飞轮支架，满足不同功能版本的拓展需求。后摇臂与主车架的连接位置采用了单转轴配合弹簧阻尼器的结构，阻尼器的行程预留了80mm的压缩空间，能够过滤后轮传递的颠簸振动，提升骑行过程中的舒适性。

从安装边界尺寸来看，整车轴距控制在1100mm左右，头管角度设定为68度，兼顾了直线骑行的稳定性与转向的灵活性，车把的安装高度距离中轴中心的垂直距离为720mm，符合多数成年用户的骑行姿态人机工程学要求，不会出现长时间骑行腰背过度前倾的疲劳问题。车架的管材拼接过程中，所有焊缝均要求满焊后打磨平整，避免应力集中点的出现，圆管的切割角度提前通过三维建模做了相贯线拟合，保证现场焊接时管材拼接缝隙控制在0.5mm以内，降低焊接填充量，提升连接强度。

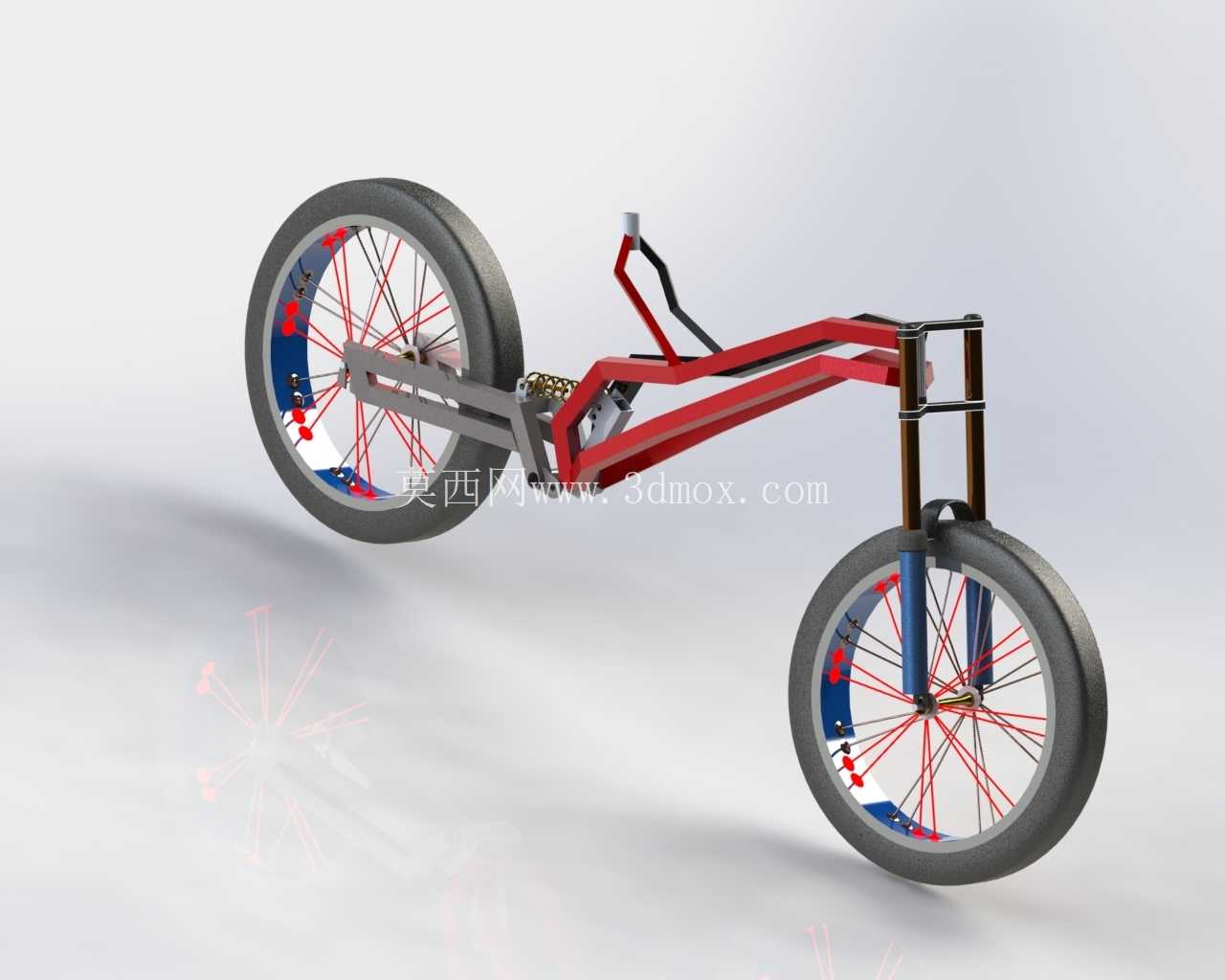

不同于传统自行车的水平上管设计，这款车架的上管采用了大角度倾斜的构型，从车首位置一直延伸到后轮轴上方，既提升了车架的整体视觉张力，也为后续加装电池组件、储物挂架预留了充足的安装空间，如果要改装为电助力版本，只需要在斜梁下方预留的安装位固定电池与控制器，不需要对车架主体结构做额外打孔修改。脚踏曲柄的安装位置做了下沉处理，中轴中心距离地面的高度控制在280mm，既避免了骑行过程中脚踏过弯触地的问题，也降低了用户上下车的跨高门槛，适配不同身高的使用人群。

整车的制动安装位预留了碟刹安装座，前后轮均支持160mm直径碟片的安装，相比传统圈刹结构，制动效率不受雨天、泥水环境的影响，能够满足高速骑行下的制动安全需求。车把部分采用了小角度燕把构型，把套位置做了向后12度的后掠角度，符合骑行时手腕的自然姿态，降低长时间握把的手腕疲劳感。所有外露的管材端面均做了封堵处理，避免雨水、灰尘进入管材内部造成锈蚀，延长车架的整体使用寿命。在结构验证阶段，通过有限元分析对车架做了120kg垂直载荷、80kg水平冲击载荷的模拟测试，最大应力值远低于铝合金管材的屈服强度，能够满足日常使用的强度要求。
