螺旋开槽圆柱钣金结构件设计

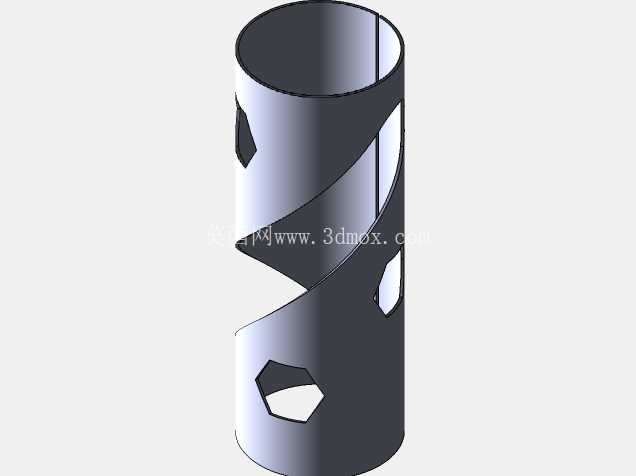

　　该螺旋开槽圆柱钣金构件，核心应用场景覆盖物料输送导料、流体整流导流、设备防护套筒等工业领域，在散料输送设备中可作为螺旋导料衬套，依托连续螺旋槽面引导颗粒物料沿指定轨迹滑落，避免物料垂直下落产生的冲击、扬尘与卡堵问题；在通风管路系统中可作为旋流整流元件，通过螺旋曲面切割、引导气流形成稳定旋流，降低管路紊流噪声，提升气流输送效率；在轻工包装设备中可作为变距导向套筒，配合推杆实现物料的螺旋分料与有序排布。从功能特性来看，构件采用薄壁钣金卷制成型，整体为等径圆柱主体，表面开设连续螺旋走向的通槽，同时在槽体间隔区域分布异形定位孔，螺旋槽的导程、槽宽经过匹配计算，可适配对应输送物料的粒径范围，避免物料卡滞在槽体缝隙中；异形孔一方面用于构件与外部安装座的定位固定，另一方面可降低构件整体重量，减少钣金材料用量，同时在流体工况下可起到局部泄压、平衡内外压差的作用，避免高速流体在筒体内形成负压吸附。

　　设计过程中优先考虑钣金加工的工艺可行性，摒弃了传统机加工圆柱件的厚重结构，采用薄板卷焊工艺实现大尺寸筒体的低成本制造，螺旋槽的轮廓线在展开状态下为平滑连续曲线，所有槽边转角均设置工艺圆角，避免激光切割或数控冲裁时出现应力集中点，同时防止卷制过程中槽边出现撕裂变形；卷制前需对板材边缘做去毛刺处理，卷制合缝处采用连续氩弧焊焊接，焊后对焊缝做打磨整平处理，保证筒体外圆面的圆柱度误差控制在合理范围内，避免安装后与配合件出现卡涩。

　　安装边界方面，构件的轴向长度、外圆直径需与配套安装腔体的内孔尺寸保持间隙配合，单边间隙控制在0.2-0.5mm之间，既保证构件可顺利装入腔体，又避免间隙过大导致物料或流体从缝隙泄漏；表面的异形定位孔位置度公差需控制在±0.1mm以内，保证安装时可与腔体上的定位销精准对位，避免构件工作过程中出现周向转动，导致螺旋槽的导料角度偏移；筒体两端的端面需做平口处理，保证端面与筒体轴线的垂直度误差不超过0.1mm，安装后可与两端的密封端盖紧密贴合，无轴向窜动间隙。

　　实际建模过程中，需先通过螺旋线命令生成对应导程的螺旋路径，再投影到圆柱曲面上生成槽体轮廓，之后将圆柱面展开为平面，验证展开后的槽体轮廓是否为连续平滑曲线，确认无锐角、无干涉后再生成实体特征，同时要预留钣金折弯的回弹补偿量，根据所选板材的材质、厚度调整卷制的曲率参数，保证卷制成型后的外圆尺寸符合设计要求；对于表面的异形孔，需在展开状态下完成孔位的排布与切割特征生成，避免在曲面上直接开孔导致的轮廓变形，保证孔位在卷制后与设计位置一致。这类钣金结构相比同尺寸的机加工筒体，重量可降低60%以上，加工周期缩短70%，在满足结构强度与使用功能的前提下，大幅降低了制造成本，尤其适合批量应用在自动化输送、通风除尘、轻工包装等设备的导料、整流结构中，设计时还需根据实际工况的磨损情况，选择对应厚度的板材，若用于磨琢性较强的物料输送，可在筒体内壁喷涂耐磨涂层，或适当增加板材厚度，提升构件的使用寿命。
