等径四通圆弧过渡管道结构设计

　　在流体输送管网的布局设计中，多通路交汇节点的处理一直是管路设计的核心难点之一，尤其是四路等径交汇的位置，若采用直角拼接的生硬结构，很容易在交汇处形成流体滞流区，增大管路的沿程阻力，甚至在长期输送含颗粒介质时造成交汇位置的磨损堆积，影响整个管路系统的输送效率。本次设计的等径四通圆弧过渡管道结构，正是针对这类交汇节点的痛点进行优化的结构方案。从实际应用场景来看，这类四通结构可覆盖民用给排水、化工介质输送、通风管网、小型液压系统回路等多个领域的管路布局需求，尤其是在管路需要十字交叉且不允许变径的安装场景下，相比传统焊接拼接的四通件，一体化的曲面过渡结构能大幅降低介质流动过程中的局部阻力系数。

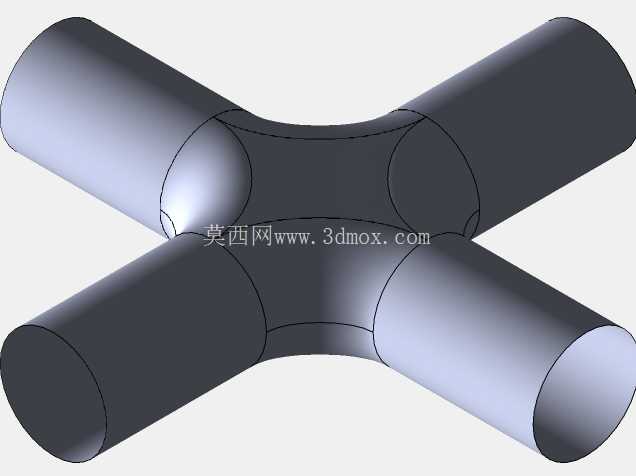

　　从设计思路上，整个结构没有采用常规的圆柱面直接布尔求交的处理方式，而是在四个等径直管的交汇核心区，采用大半径圆弧曲面做平滑过渡，四个方向的直管轴线处于同一平面且两两垂直，交汇核心区的内壁曲面做连续相切处理，不存在尖锐的内角棱边，介质从任意一个端口流入后，能顺着曲面平滑分流到其余三个端口，或是从三个端口汇流后从单一端口流出，不会在交汇区形成明显的涡流区。在外形尺寸与安装边界的处理上，四个方向的直管段长度保持一致，端口截面为标准正圆形，可直接对接同通径的标准管路，安装时无需额外加工过渡接头，四个端口的端面均设计为垂直于自身轴线的平面，可适配法兰连接、卡箍连接、焊接等多种常规管路连接方式。

　　结构的核心交汇区外径略大于直管段外径，过渡段的曲面斜率变化平缓，不会出现局部尺寸突变导致的安装干涉，在做管路布局排布时，只要预留出对应通径的十字安装空间，即可完成该部件的装配，不需要额外调整周边管路的走向。从功能特性来看，平滑的内壁曲面除了降低流动阻力之外，也能减少介质残留，对于输送洁净介质或是易结垢介质的管路来说，能降低后期管路清洗维护的难度，同时一体化的过渡结构相比焊接拼接的四通件，不存在焊缝位置的应力集中点，结构强度更高，能承受更高的管路工作压力，在压力波动较大的管路系统中也能保持稳定的结构性能。

　　在建模过程中，核心交汇区的曲面构建需要保证四个方向的曲面曲率连续，避免出现曲面褶皱或是曲率突变的问题，否则在后续做有限元应力分析时，会在曲面不连续的位置出现虚假的应力集中点，影响结构强度校核的准确性；同时直管段与过渡区的衔接位置要保证相切，不能出现台阶状的结构，否则会破坏介质流动的平顺性，失去曲面过渡的设计意义。对于实际工程选型来说，这类等径圆弧过渡四通适合用在对管路阻力要求严格、或是管路输送介质含固体颗粒的场景，相比传统直角四通，能有效降低交汇位置的局部磨损，延长管路部件的使用寿命，在通风管路系统中，平滑的过渡结构还能降低气流经过时产生的风噪，提升整个通风系统的运行稳定性。
