三角形截面方管焊接雨棚支撑骨架结构

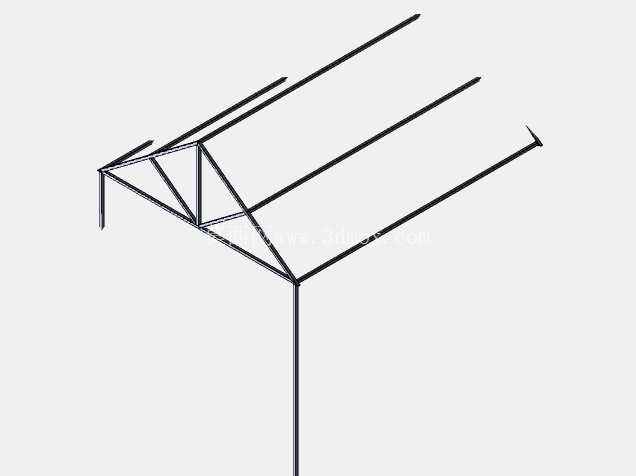

　　该结构为户外悬挑式雨棚的核心焊接支撑骨架，主要应用于厂区出入口、建筑侧墙悬挑遮雨区域、小型设备防护棚的承重支撑场景，承担上部覆盖板材的自重荷载、雨雪堆积荷载以及常规风荷载的传递作用，是小型悬挑遮护结构中应用十分广泛的焊接构件形式。整体采用等截面方管作为基础型材，通过焊接拼接形成稳定的空间桁架结构，悬挑端采用三角形截面的桁架构型，利用三角形结构的几何不变特性，抵消悬挑状态下的端部下挠弯矩，相比单根悬挑方管的结构形式，在同等型材用量下可提升40%以上的端部承重能力，同时大幅降低长悬臂状态下的结构共振风险。设计过程中首先确定安装边界：骨架的竖向支撑段需与建筑侧墙的预埋钢板或者后置膨胀螺栓固定板满焊连接，竖向支撑的总高度匹配常规雨棚的安装净高要求，保证下方通行区域无碰头风险，悬挑段的水平长度根据遮护范围确定，三根平行的纵向主弦杆沿悬挑方向通长布置，上弦两根方管分别位于遮护面的两侧边缘，下弦单根方管位于截面中下部，腹杆采用短截方管按照三角形腹杆体系布置，相邻腹杆之间形成稳定的三角单元，将上弦承受的竖向荷载逐层传递至下弦以及竖向支撑段，最终传导至建筑主体结构上。

　　结构的外形尺寸控制遵循小型悬挑构件的常规比例，悬挑长度与竖向支撑段的嵌固长度比例控制在1:1.2以上，避免出现倾覆力矩过大的问题，所有杆件的连接节点均采用满焊工艺，焊脚高度匹配方管的壁厚，保证节点处的传力连续，不会出现应力集中导致的焊缝开裂问题。在实际应用场景中，该骨架上部可铺设彩钢瓦、阳光板、夹胶玻璃等不同材质的遮护面板，面板通过自攻螺钉或者结构胶与上弦的两根纵向方管固定，骨架自身的防腐处理可根据使用环境选择喷漆、热浸镀锌等工艺，在沿海高腐蚀区域可适当增加方管壁厚，提升结构的整体使用寿命。

　　建模过程中需重点控制杆件的相贯线切口精度，保证每根腹杆与主弦杆的贴合面间隙控制在1mm以内，减少现场焊接时的填充量，降低焊接变形的概率，所有杆件的轴线需交汇于节点中心点，避免出现附加弯矩影响结构受力。该结构的安装边界需注意，竖向支撑的固定点不能直接固定在轻质砌块墙体上，必须锚固在混凝土结构柱或者混凝土圈梁上，固定点的数量根据悬挑长度确定，单组骨架的固定点不少于4处，相邻骨架之间需设置横向联系杆，将多组骨架连接为整体，提升整体结构的抗风性能，避免单组骨架在侧向风荷载作用下出现失稳。

　　在承重性能方面，常规壁厚的方管制作的该类骨架，在1.5米悬挑长度下，可承受不小于0.5kN/㎡的竖向均布荷载，满足大部分地区的雨雪荷载要求，若用于大雪区域可适当加密腹杆间距，或者增大主弦杆的截面尺寸，无需更改整体的结构构型。结构的端部做斜切收头处理，避免尖锐的管端造成安装或者使用过程中的磕碰损伤，所有杆件的下料长度需提前通过三维放样确定，避免现场切割造成的尺寸误差，保证骨架安装完成后上表面处于同一水平面，方便上部面板的铺设，不会出现面板翘曲、积水的问题。
