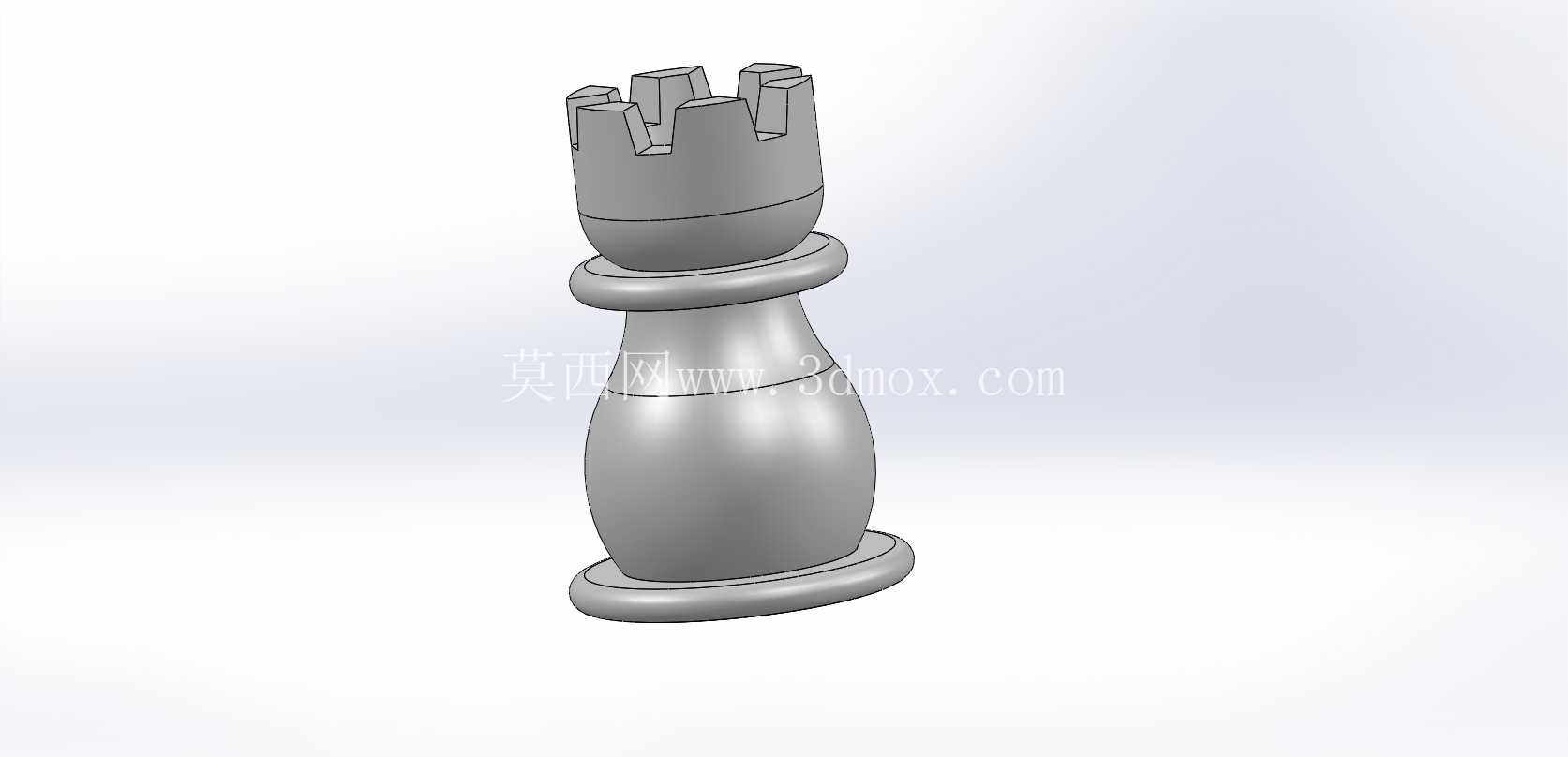

经典斯坦顿款国际象棋车棋子结构设计

日常接触的文创类精密结构件里，国际象棋棋子的设计很容易被忽略，但实际做3D打印量产或者高端棋具开发的时候，每一处曲面和过渡都直接影响成品的质感和使用体验。这款斯坦顿形制的车棋子，是目前国际正式赛事里通用的标准棋子造型，做结构设计的时候首先要匹配整套棋子的尺寸比例体系，通常车棋子的高度在45mm到55mm区间，底座直径控制在22mm到28mm，这个尺寸边界是为了适配标准2.25英寸方格的国际象棋棋盘，摆放时不会超出格线，相邻棋子排布也不会出现干涉。

从实际使用场景来看，这类棋子除了常规的实木、密胺材质注塑生产，现在很多定制化棋具、文创周边、教学演示用具都会采用3D打印或者精密铸造的方式生产，所以模型的曲面连续性要求很高，不能出现碎面或者曲率突变的位置，不然开模的时候会出现脱模斜度不足，3D打印的时候会产生不必要的支撑，增加后处理的工作量。设计的时候先从底座的圆弧过渡开始做，底座边缘做R1.5的圆角，既避免日常使用时的磕碰掉漆，也能保证棋子放置在棋盘上的时候有足够的支撑面积，不会轻易倾倒。

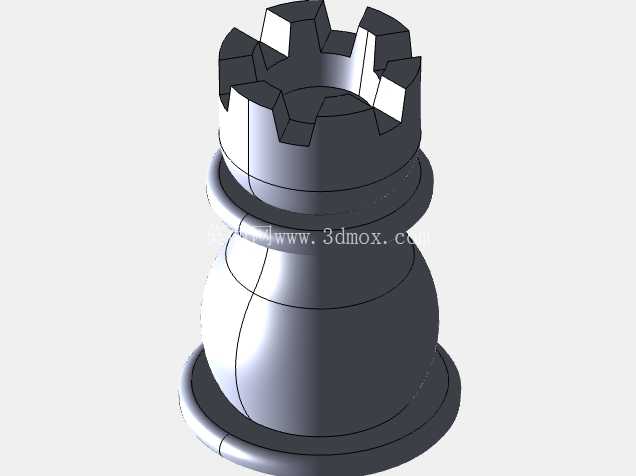

中间的柱身部分采用收腰的弧面设计，这个造型不是单纯为了美观，实际握持的时候，手指刚好贴合在收腰位置，拿取棋子移动的时候手感更稳，不会打滑。柱身上方的凸台圆环做了1mm的凸起高度，刚好和上方的冠部形成清晰的视觉分层，区分出车棋子的造型特征，不会和兵、象等其他棋子混淆。顶部的城垛造型是车棋子的核心识别特征，做结构的时候每个垛口的宽度统一为3mm，深度2.5mm，所有内角都做R0.8的圆角处理，一方面是避免注塑生产时出现应力集中导致的尖角开裂，另一方面日常使用时也不会划伤使用者的手指，尤其是面向儿童教学的棋具产品，尖角的锐边是必须要规避的结构风险。

做这类文创类结构件的时候，很多新手容易只关注外观相似度，忽略实际生产的工艺要求，比如整个棋子的拔模斜度统一设置为1.2度，沿着中心轴对称分布，不管是做注塑模具还是失蜡铸造，都能顺利脱模，不需要额外做后期的结构修正。壁厚控制在2.5mm到3mm之间，如果是做空心的注塑件，这个壁厚能保证成型时不会出现缩痕，整体重量控制在35g左右，拿在手里有足够的压手感，不会因为太轻显得廉价，也不会太重导致长时间对弈拿取疲劳。

另外在曲面构建的时候，所有的过渡面都采用G2连续，不管是做产品渲染还是后期的阳极氧化、喷漆处理，表面不会出现光影断层，能呈现出均匀的质感。底部可以预留0.2mm深的凹槽，用来粘贴绒布垫片，避免移动棋子的时候刮花棋盘表面，这个细节在量产的时候是必须考虑的安装边界，很多初版模型容易漏掉这个结构，后期开模后再加就需要修改模具，增加不必要的成本。

从应用延伸来看，这个结构除了做常规的棋具，还可以作为文创摆件、桌面装饰、礼品定制的基础结构，只要调整顶部的标识或者表面的纹理，就能衍生出不同主题的定制棋子，比如主题赛事的纪念款、企业定制的文创周边，都可以在这个基础结构上做修改，不需要重新构建整体的曲面，能大幅缩短设计周期。实际建模的时候要保证整个模型是完全的实体结构，没有破面、重叠面，不管是导入到切片软件做3D打印，还是导入到模流分析软件做注塑仿真，都不需要额外的几何修复，能直接对接生产环节，这也是工业级三维模型和普通外观模型的核心区别，每一处结构细节都要对应实际的生产和使用需求，而不是只追求视觉上的相似。
