工业电子设备外壳DFM优化结构设计

这款工业电子外壳的设计，最初是针对车间现场手持检测类设备的防护需求展开的，这类设备常年在多粉尘、存在轻微磕碰风险的生产工位流转，外壳既要承担内部PCB板、功能模组的防护作用，也要兼顾手持操作的握持舒适度，同时必须满足量产环节的工艺可行性，避免出现设计好看但造不出来、或者良率过低的问题。

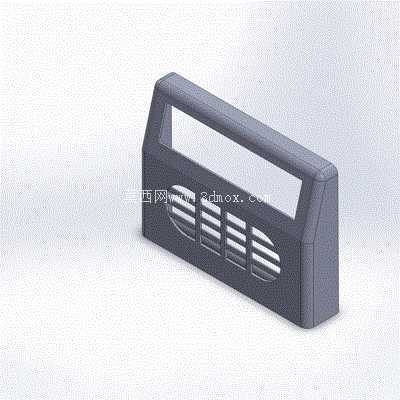

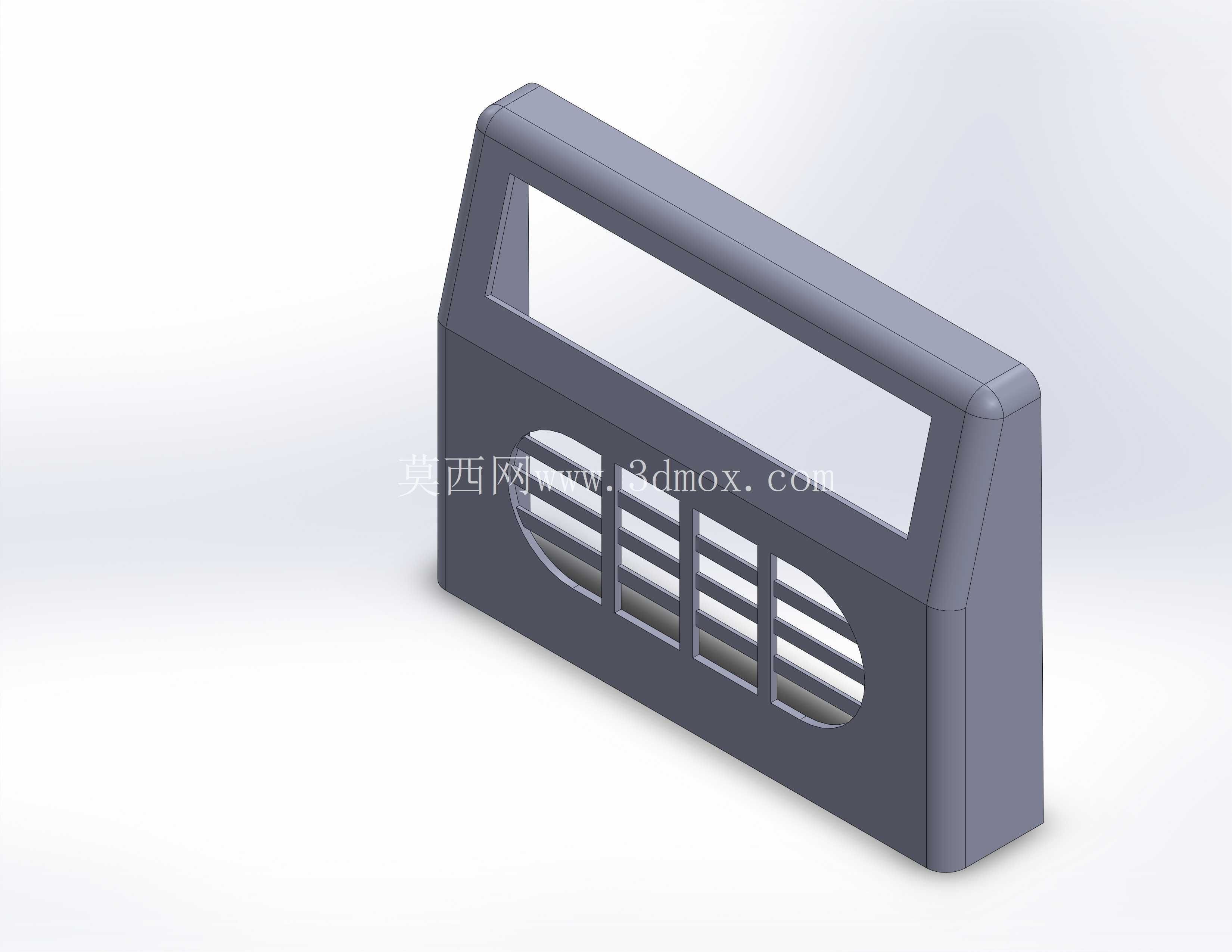

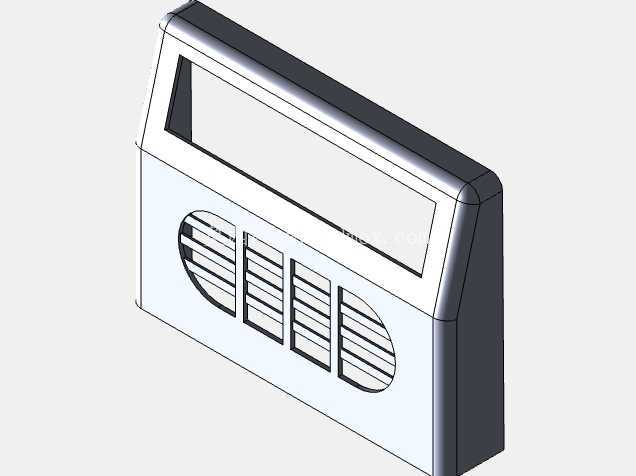

从实际使用场景来看，这类外壳适配的是车间巡检用的便携数据采集终端，日常需要操作人员单手握持完成数据读取、按键操作，顶部的一体化提手结构就是顺着握持手势做的弧度处理，提手内侧的圆角完全贴合成年人手掌弯曲的弧度，长时间握持不会硌手，也不会因为手上沾有少量油污出现打滑脱手的情况。正面的格栅区域不是单纯的装饰造型，是对应内部主控芯片、电源模块的散热位置做的通风通道，格栅的条缝宽度控制在2mm以内，既可以保证气流顺利穿过带走热量，也能阻挡车间内常见的金属切屑、较大颗粒的粉尘进入壳体内部，避免内部电路出现短路风险。

设计过程中最先敲定的是壁厚参数，整个壳体的主体壁厚统一保持在2.5mm，没有出现壁厚突变的区域，不管是后续走注塑成型工艺做批量生产，还是用3D打印做小批量功能样件，都不会因为壁厚不均出现缩痕、翘曲或者打印层间结合力不足的问题。内部的PCB安装凸台是和壳体本体一体化设计的，凸台的高度统一留足3mm的安装间隙，凸台根部做了R0.8的圆角过渡，避免应力集中导致凸台受外力断裂，每个安装柱的内孔直径匹配M2.5的自攻螺丝，安装柱周边加了均匀分布的加强筋，筋的厚度控制在壁厚的0.6倍，既不会在注塑时产生表面缩印，也能足够支撑PCB板在设备跌落时不会出现移位。

拔模角度的设置是DFM优化里的重点环节，所有顺着开模方向的外壁面都做了1.5度的拔模斜度，内部的安装柱、加强筋的拔模角度放到2度，格栅条的侧壁也顺着出模方向做了对应斜度，完全避免生产过程中出现顶白、粘模的问题，不需要后续人工做二次修磨就能直接达到装配要求。壳体的分型面选在侧面最大轮廓线位置，没有出现倒扣结构，不需要额外做滑块抽芯结构，能直接简化模具结构，把量产的模具成本压到最低。

安装边界的尺寸控制上，壳体的整体外轮廓尺寸控制在180mm*90mm*60mm的范围内，内部的安装腔净尺寸留足170mm*80mm*50mm，能容纳常规尺寸的主控PCB板、1000mAh容量的锂电池以及对应的接口模组，壳体侧面预留的接口位置和内部PCB的接口位置完全对齐，装配时不需要额外做转接结构。壳体底部的四个角做了R5的圆角过渡，同时每个角都预留了1mm厚度的橡胶脚垫安装位，设备放置在工作台面时不会刮花台面，也能起到一定的减震作用，避免设备放置时的冲击力传导到内部电路板上。

散热结构的设计上，除了正面的通风格栅，壳体内部对应格栅的位置做了导流的凸筋，引导气流从格栅进入后顺着PCB板上的发热元件表面流过，再从壳体另一侧的隐蔽缝隙排出，不会在壳体内部形成涡流积热，哪怕设备连续8小时满负荷运行，外壳表面的温度也能控制在40摄氏度以内，不会出现烫手的情况。壳体的表面没有做多余的装饰纹理，只在外壁面做了细微的晒纹处理，既能掩盖生产过程中可能出现的轻微表面瑕疵，也能提升握持时的摩擦力，减少脱手的概率。

从工艺适配性来看，这个结构既适合用ABS材料做注塑批量生产，满足几百上千台的量产交付需求，也可以用光敏树脂或者尼龙材料做3D打印，快速产出功能样件做前期的装配测试、跌落测试，不需要针对不同工艺做额外的结构修改。所有的棱角位置都做了圆角处理，没有尖锐的边角，一方面是避免生产过程中出现应力集中导致零件开裂，另一方面也能防止操作人员使用时被边角划伤，符合工业设备的安全设计要求。
