曲面防护型注塑塑料外壳结构设计

　　这款塑料壳体主要面向小型机电组件、便携检测设备的外露防护场景，在户外手持检测工具、小型台式实验设备、家用小型机电产品上都能适配，核心作用是隔绝外部粉尘、飞溅液体对内部精密组件的侵蚀，同时承担握持受力、磕碰缓冲的结构功能，避免内部电路板、传动小件直接受外力冲击损坏。从结构设计逻辑来看，整体采用均匀壁厚布局，全周壁厚偏差控制在0.2mm以内，所有转角位置都做了渐变圆弧过渡，没有直角锐边结构，一方面是适配注塑成型的充模流动要求，避免壁厚不均导致的缩痕、翘曲缺陷，另一方面圆弧过渡的曲面能分散外部冲击载荷，当壳体受到侧向磕碰时，应力会顺着曲面弧度传导分散，不会在局部形成应力集中导致开裂。

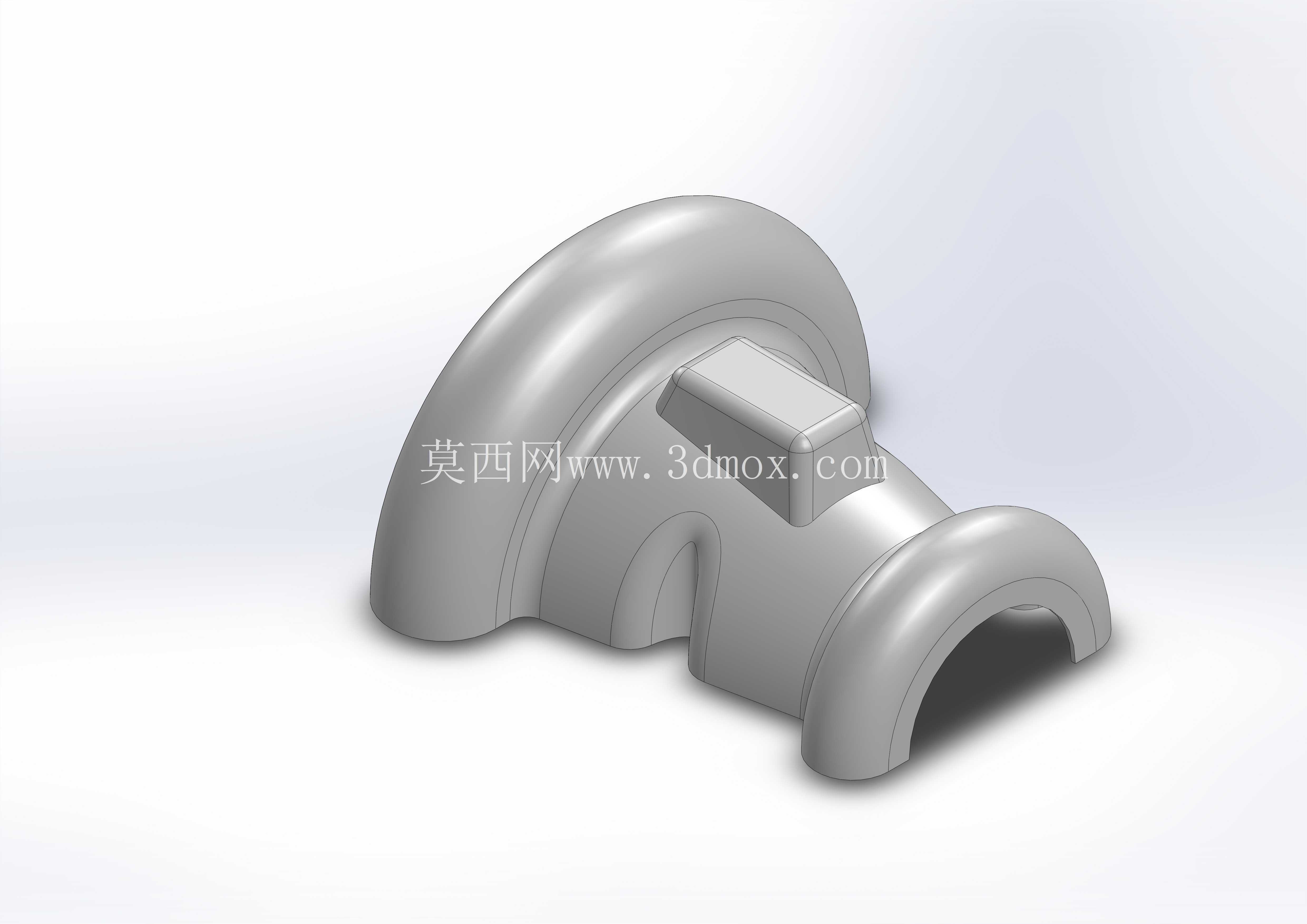

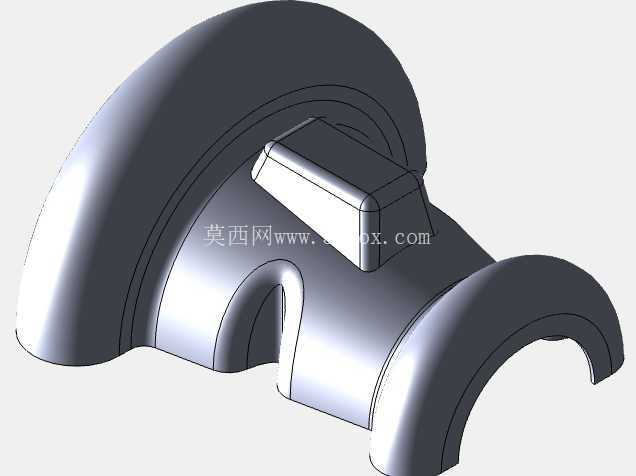

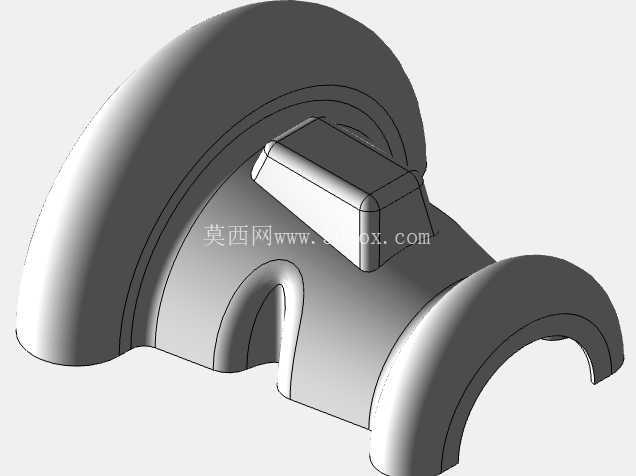

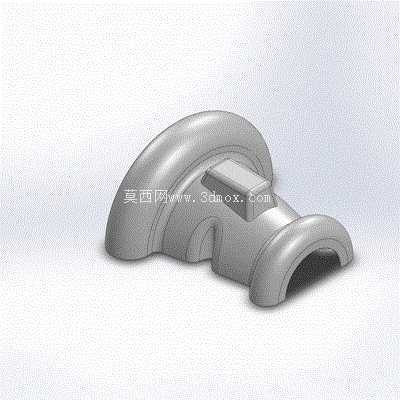

　　壳体的握持区域做了贴合人体掌形的内凹曲面弧度，握持时手掌与壳体表面的接触面积比平直外壳提升近40%，长时间持握操作不会产生局部压痕，曲面的弧度走向也顺着持握时的手腕偏转角度设计，操作设备时手腕不需要刻意弯折调整角度，能降低长时间操作的疲劳感。壳体顶部设计了集成式矩形凸台结构，这个凸台并非装饰结构，一方面是作为内部组件的定位限位结构，装配时内部核心模块可以直接卡入凸台对应的内腔卡槽，不需要额外增加定位柱就能限制组件的前后、左右窜动，减少装配时的螺丝用量；另一方面凸台的侧面预留了平整切面，后续可以直接粘贴设备铭牌、操作标识，不需要额外做铭牌安装的沉台结构，简化了模具的抽芯结构。

　　壳体两端的开口位置做了加厚的唇边结构，唇边厚度比主体壁厚厚0.8mm，装配时端盖可以直接卡在唇边位置，唇边的内侧做了1.5度的拔模斜度，既方便注塑时的脱模操作，也能让端盖装配后形成过盈配合，不需要额外打胶就能达到IP54级别的防尘防溅要求。从安装边界来看，壳体的整体外轮廓没有外凸的尖锐结构，所有侧方的安装卡扣都做在内侧沉槽内，装配后卡扣不会突出壳体外表面，在设备堆叠、收纳时不会勾挂其他物件；壳体的内腔预留了均匀的肋条结构，肋条高度不超过壁厚的2.5倍，既可以提升壳体的整体刚性，避免按压时产生凹陷变形，也不会因为肋条过厚导致表面出现缩痕。设计时特意将分模线设置在壳体曲面的切线位置，分模线处做了0.1mm的断差配合，注塑成型后不需要额外做打磨抛光处理，就能让分模线位置的手感顺滑，不会出现刮手的毛边。针对注塑脱模的需求，所有垂直于分模面的侧壁都做了统一的拔模角度，皮纹面的拔模角度控制在3度以上，光面位置拔模角度不小于1度，避免脱模时拉伤壳体表面；内部的卡扣、定位柱位置都做了对应的镶件拼缝设计，方便后续模具维护时更换易损镶件，不需要整体重做模芯。

　　在实际装配场景中，这款壳体不需要额外设计专用工装，工人可以直接徒手完成上下壳的扣合，扣合后周边的缝隙均匀度控制在0.15mm以内，不会出现局部缝隙过大、错位的问题；壳体的表面可以根据使用需求做晒纹、高光或者喷涂处理，曲面的弧度不会导致喷涂时出现积漆、流挂的问题，适配不同行业的外观质感要求。对于内部有散热需求的使用场景，还可以在壳体侧面的预留切面上直接开孔加装散热网，因为切面位置是平面结构，不需要做曲面仿形的散热网配件，能降低后续配件的加工成本。
