深空探测低温输送管路密封环组件

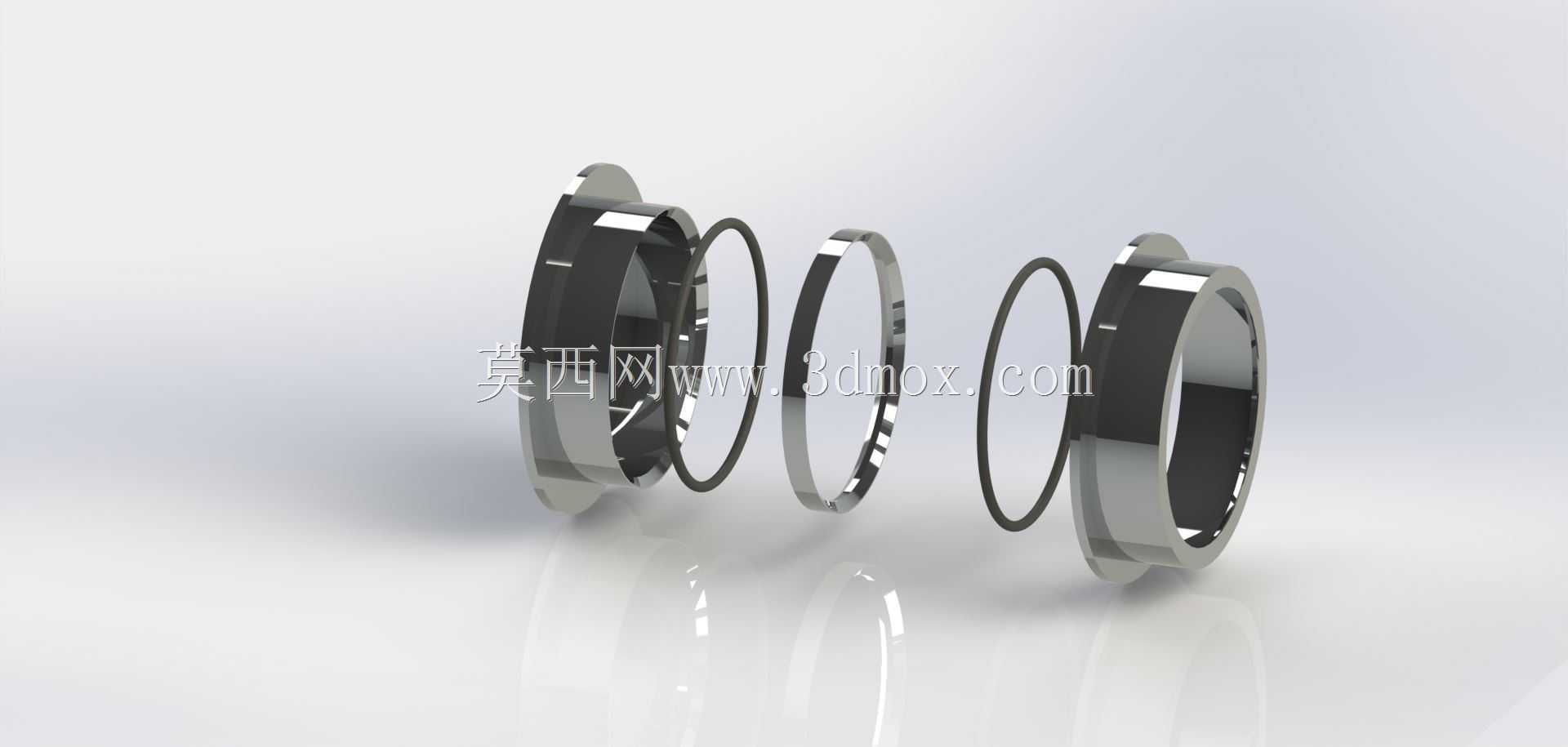

　　这套环形密封与连接构件，面向月面极端工况下的低温流体输送管路开发，整套组件沿管路轴向依次排布，包含两端带安装法兰的刚性连接环、两道薄壁密封环以及中间的限位隔环，所有零件同轴度要求控制在管路通径的千分之二以内，避免低温下装配应力集中导致密封面错位。从实际任务场景出发，月面昼夜温差超过三百摄氏度，管路输送的低温推进剂或热控工质温度远低于常规地面工业管路的工作区间，普通橡胶密封件会完全失去弹性，因此整套结构全部采用金属接触式密封思路，依靠密封环端面的精密贴合实现零泄漏。

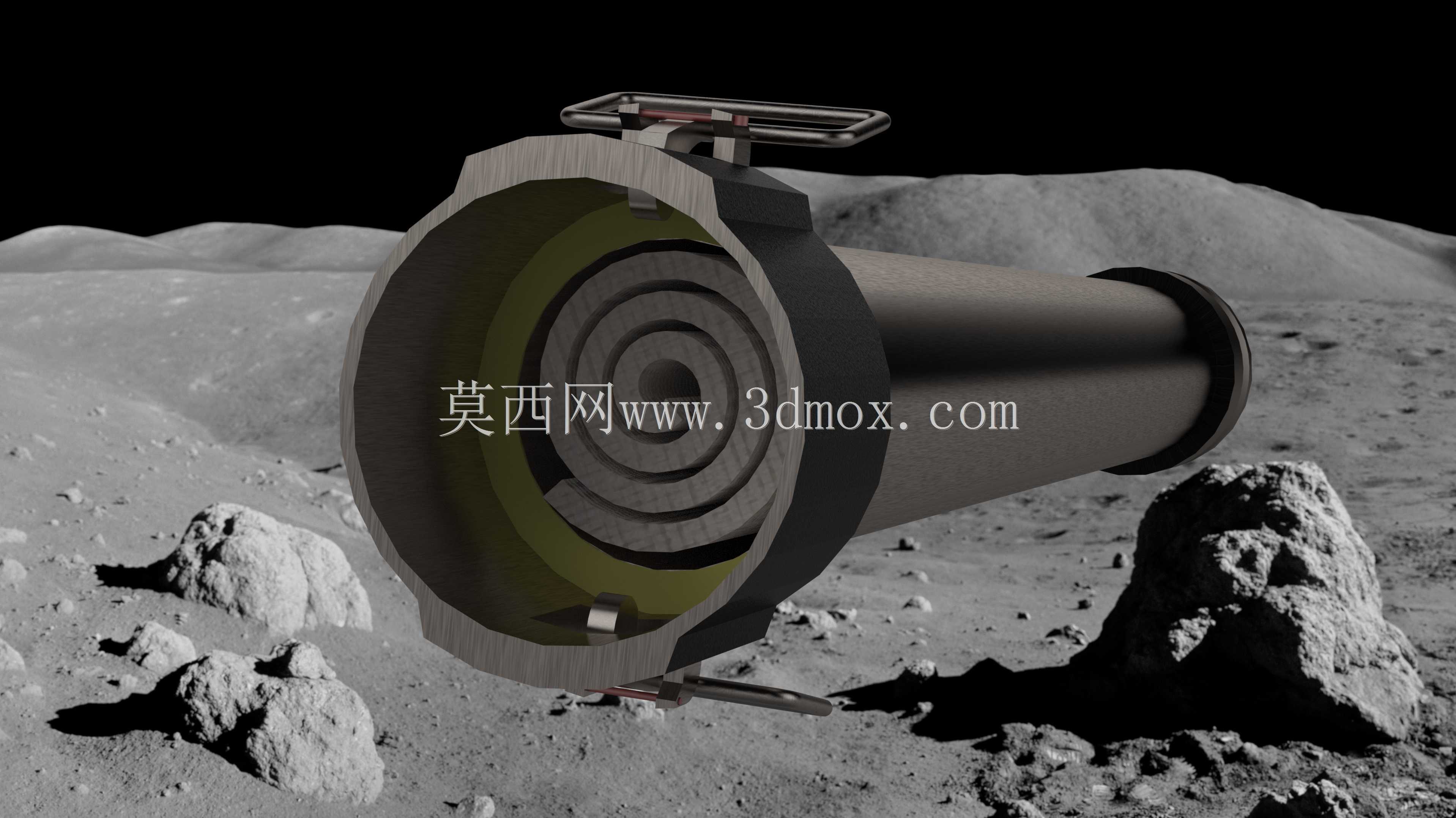

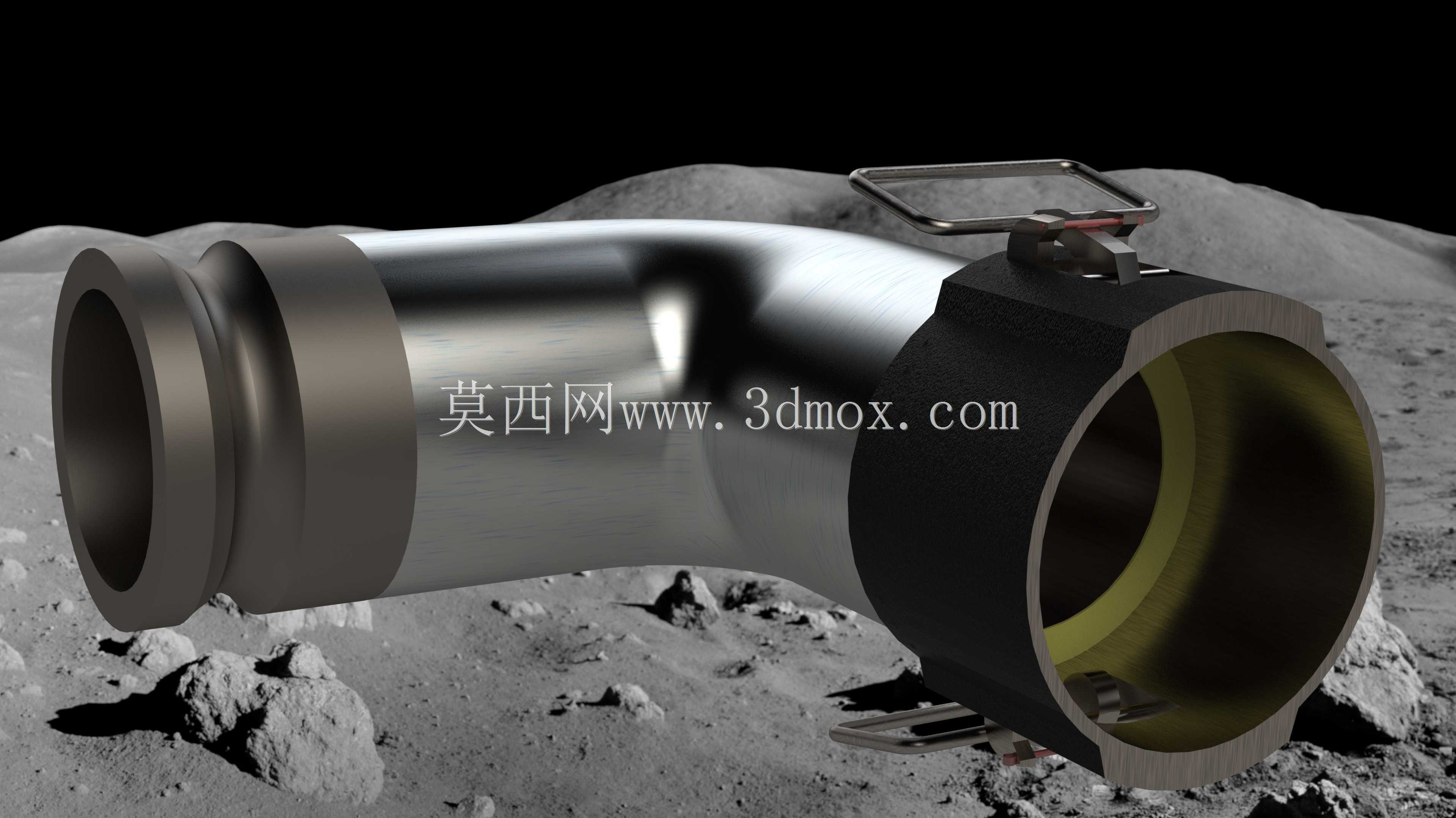

　　在结构设计阶段，首先要匹配管路的安装边界：两端刚性连接环的外圆预留了标准快接卡口，卡口截面做了倒圆角处理，既方便航天员或自动化机械臂在舱外戴手套操作时快速对位卡合，也避免锐边在真空环境下刮擦保温层。连接环的内孔与管路通径完全齐平，没有突兀的台阶或凸起，防止低温流体在管路内部形成局部滞流区，滞流区一旦出现固相颗粒沉积，不仅会增大流阻，在温度波动时还可能引发局部冰堵，直接中断输送流程。两道薄壁密封环选用了低膨胀系数的合金材料，壁厚沿着环向均匀过渡，靠近密封端面的位置做了微幅的弹性翘曲结构，当两端法兰通过卡箍施加轴向预紧力时，密封环的翘曲段会产生微量弹性变形，让两个密封端面以均匀的面压力完全贴合，即便温度从常温骤降到深冷区间，不同材料之间的收缩差也会被弹性变形量补偿，不会出现预紧力松弛导致的密封间隙。

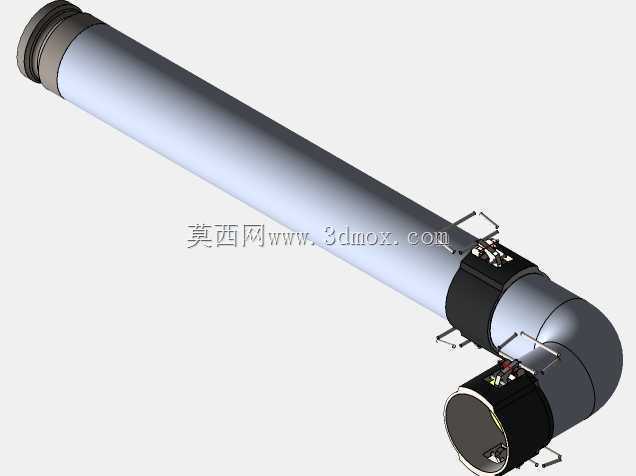

　　中间的两道薄隔环主要承担轴向定位功能，隔环的厚度经过严格匹配，一方面限制密封环被过度压缩，防止弹性翘曲段进入塑性变形区间失去回弹能力，另一方面在相邻管路段对接时提供统一的装配基准，工人或装配机械臂不需要反复测量间隙，只要将所有环件依次贴靠到位再锁紧卡箍，就能保证整段管路的密封预紧力落在设计窗口内。从外形尺寸来看，整套组件的径向最大轮廓比管路外保温层的外径小十五毫米，安装完成后保温层可以完整包覆所有连接位置，不会出现局部冷桥；轴向总长度控制在常规管路快接接头的尺寸范围内，不需要改动原有管路的支撑间距，月面巡视器或着陆器上的管路支架可以直接沿用原有安装孔位，不需要额外做结构补强。

　　在实际应用中，这类管路组件不仅用于月面资源开采后的低温介质输送，也可以适配地面航天发射场的低温加注管路、深空探测载荷的热控循环管路。地面工况下，这类金属密封结构相比常规聚四氟乙烯密封件，不需要在每次加注前反复更换密封垫片，多次拆装后密封端面只要没有出现深度划痕，就能重复使用，大幅降低发射场的维护工作量。建模过程中对所有环件的配合面都做了公差标注，密封端面的平面度、粗糙度要求都在工程图中明确体现，装配时可以通过干涉检查验证轴向预紧后的变形量，提前排查不同温度工况下零件之间是否会出现意外碰撞。环件所有棱角位置都做了最小R0.3的圆角处理，避免在振动环境下出现应力集中开裂，整套结构没有细小的零散零件，舱外操作时不会出现零件松脱漂浮的问题，完全适配空间任务的操作约束。
