SramGuideR长款铝合金刹车活塞结构

山地车油压碟刹系统的核心密封承压部件里，活塞的加工精度、材质选型直接决定了刹车手感的线性度与长期使用的密封可靠性，这款适配Sram/Avid系列Guide R、RS、RE、db5型号的长款铝合金活塞，就是针对原厂密封件老化、活塞磨损后替换需求设计的结构件。从实际装车场景来看，油压碟刹在长时间大强度越野骑行中，卡钳内部会持续承受刹车油传递的高压，同时来令片摩擦产生的热量会顺着卡钳壳体传导到活塞位置，普通塑料活塞在高温下容易出现形变、卡滞，导致刹车回位不良、蹭碟等问题，而采用铝合金材质加工的这款活塞，导热效率与结构强度都远高于原厂塑料件，能在连续下坡制动的高温工况下保持尺寸稳定性，避免热形变带来的制动故障。

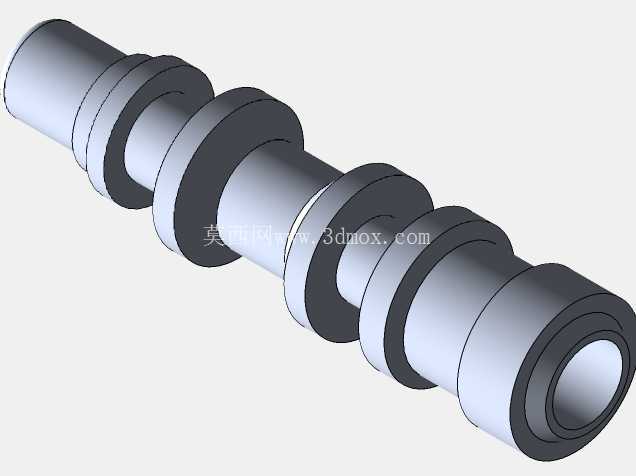

从结构设计思路来看，这款活塞采用多段阶梯轴式的外形结构，不同直径的轴段分别承担不同功能：最外侧的大直径端面直接与来令片背部接触，传递制动推力，端面的平面度公差控制在0.02mm以内，保证来令片受力均匀，不会出现偏磨；中间的多道环槽结构是预留的密封圈安装位，不过这款长款活塞本身不带密封圈，安装时需要复用原厂的矩形密封圈与防尘圈，环槽的宽度、深度尺寸完全匹配对应型号刹车的原厂密封件规格，槽壁的表面粗糙度达到Ra0.8，能减少密封圈往复运动时的磨损，延长密封件的使用寿命；最内侧的中空轴段伸入卡钳油缸内部，中空结构一方面可以降低活塞自身重量，减少刹车动作时的运动惯量，让刹车手感更跟手，另一方面可以容纳刹车油的微小体积变化，在油温升高膨胀时提供一定的缓冲空间，避免刹车出现抱死拖滞的问题。

在安装边界尺寸上，这款活塞的总长度、各段轴径都严格对应Sram Guide系列卡钳的油缸尺寸，最大外径与卡钳油缸内壁的配合间隙控制在0.01-0.03mm之间，既保证活塞可以在油缸内顺畅往复运动，不会出现卡滞，又能避免间隙过大导致的刹车油内泄、刹车手感变软的问题。不同于短款替换活塞，这款长款活塞的轴向长度更长，与油缸内壁的接触导向面积更大，在制动时可以承受更大的侧向力，即使来令片出现轻微偏磨，活塞也不会在油缸内出现偏斜卡滞，适配大轮径山地车在复杂越野路况下的大制动力需求。

从实际使用的工况适配来看，这款活塞没有附带密封圈，意味着安装时需要检查原厂密封圈的磨损情况，如果密封圈已经出现老化开裂、膨胀变形的情况，需要同步更换全新的同规格密封件，才能保证制动系统的密封性。铝合金材质的表面做了硬质阳极氧化处理，表面硬度达到HV300以上，耐磨性能优异，即使在泥沙、雨水等恶劣骑行环境下，也不会轻易出现表面划伤、锈蚀的问题，长期使用后依然能保持顺畅的往复运动。对于自行车维修从业者、山地车改装爱好者来说，这款活塞的三维结构可以直接用于替换件的加工生产参考，也可以作为油压碟刹卡钳逆向设计、改装优化的基础结构参考，建模时还原的各段尺寸公差、环槽位置精度，都能直接对接数控加工的工艺要求，不需要额外做尺寸修正就能直接用于零件加工。
