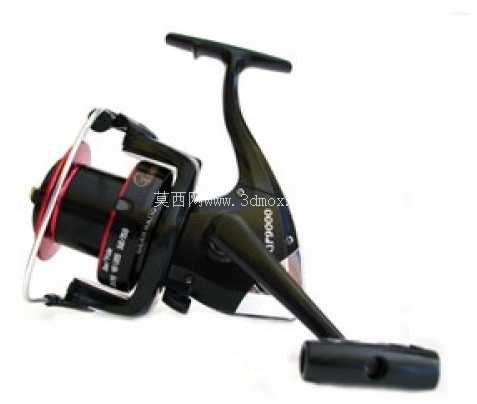

RemixonGF9000纺车式渔轮锁定轨道结构

在户外垂钓装备的结构设计领域，纺车式渔轮的线杯锁定轨道是直接影响作钓体验与部件耐用性的核心受力结构，这套Remixon GF 9000对应的锁定轨道结构，主要适配大线容远投纺车轮的使用场景，针对海钓、库钓等需要远投、应对大个体鱼类的作钓需求设计，日常使用中需要承受抛投时的线杯高速转动冲击力、中鱼后卸力锁止的径向扭矩，以及反复收放线带来的滑动摩擦损耗。

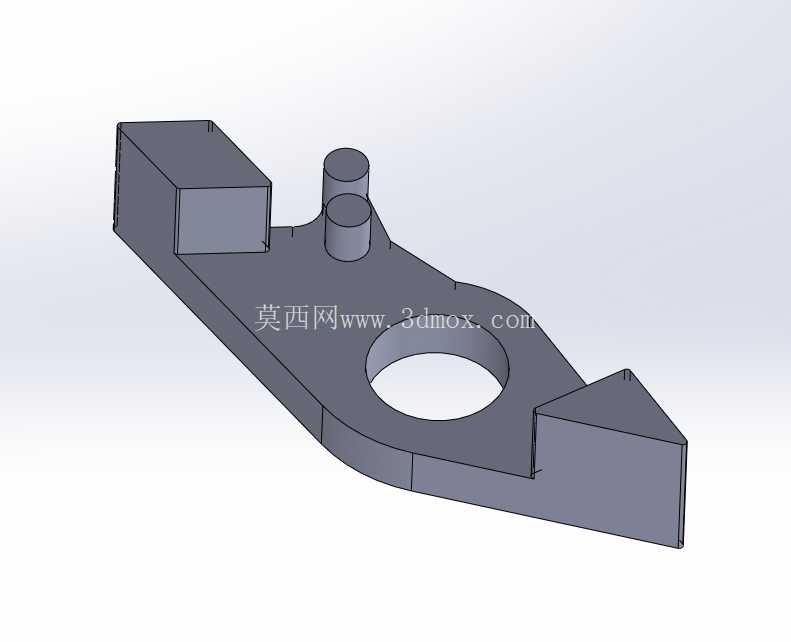

从实际功能逻辑来看，该锁定轨道承担着线杯行程限位、锁止位置定位、滑动导向三重作用：抛投阶段线杯沿轨道轴向滑动至开放位置，允许钓线顺畅出线降低抛投阻力；收线阶段轨道配合内部传动结构约束线杯的往复排线行程，保证钓线在线杯上排布均匀避免卡线；锁止状态下轨道的卡位结构与锁止件配合，限制线杯的轴向窜动，避免中鱼后线杯移位导致卸力值波动。设计过程中首先需要匹配渔轮主体的安装腔体边界，轨道的基座弧度完全贴合轮脚上方的主体壳体曲面，安装时不需要额外改动原有主体的加强筋布局，三个固定孔位分别对应主体上的预埋铜螺母位置，安装后轨道基座与壳体的贴合间隙控制在0.1mm以内，避免长期受力出现松动异响。

结构细节上，轨道的导向面采用了变截面设计，靠近线杯挡线环一侧的轨道宽度收窄1.2mm，对应线杯滑动支架的切入角度做了15度的导向倒角，滑动过程中不会出现卡滞；锁止卡位的位置经过反复受力校核，卡位的啮合深度设置为1.8mm，既保证锁止状态下能承受最大15kg的瞬时拉力不脱钩，又能让使用者切换锁止状态时的按压力度控制在12N左右，操作手感清晰不生硬。考虑到不同加工工艺的适配性，这套结构针对3D打印场景做了专门的壁厚优化，轨道主体的受力壁厚统一设置为2.2mm，非受力的减重槽位置壁厚保留1.2mm，使用PLA材料打印时，搭配0.2mm喷嘴、100%填充参数即可达到使用强度要求；如果采用锌合金压铸工艺生产，需要注意轨道滑动面的脱模斜度设置为1.5度，避免压铸后表面出现拉伤，不过锌合金材质的抗冲击韧性不足，在受到瞬时大冲击力时卡位位置容易出现脆性断裂，因此更适合小拉力值的淡水钓场景使用，远投海钓场景建议更换为尼龙加纤材质生产。

安装边界方面，轨道整体的轴向长度为42mm，径向最大突出主体壳体的高度为8.7mm，安装后不会与摇臂、挡线环的转动路径产生干涉，线杯在全行程滑动过程中与轨道的配合间隙保持在0.05-0.1mm之间，既不会因间隙过大出现晃动，也不会因间隙过小导致滑动阻力增大。日常维护时只需要定期在轨道导向面涂抹少量硅基润滑脂，即可降低滑动磨损，延长部件使用寿命，不需要做额外的拆解保养。针对实际作钓中常见的进沙、进水问题，轨道的导向面设计了倾斜的排沙槽，滑动过程中附着在轨道上的沙粒会顺着排沙槽脱落，不会卡在滑动副之间加剧部件磨损，这一细节设计能有效提升渔轮在沙滩、浑水环境下的使用可靠性。
