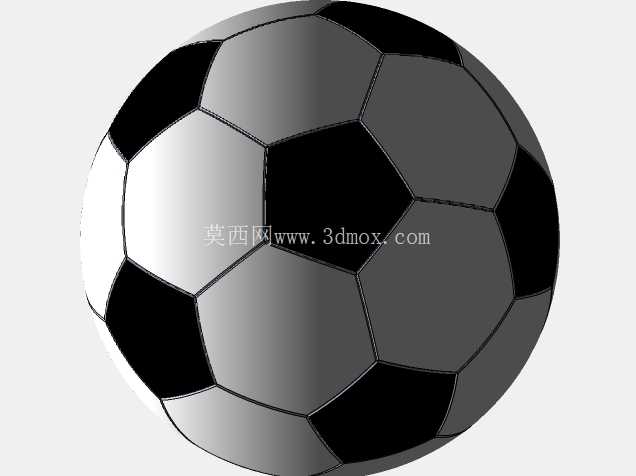

经典黑白拼接足球曲面结构三维数模

做球类产品的曲面建模时，最先要明确的是球面拼接的几何逻辑，传统足球采用的正五边形与正六边形拼接方案，本质是截角二十面体的球面映射，这种结构从二十世纪中期沿用至今，核心优势在于拼块形状统一度高，缝合或热压工序的工装适配性强，不会出现异形拼块导致的加工对位偏差。实际建模过程中，首先要确定球体的公称直径，常规成人比赛用球的圆周范围在680-710mm之间，换算为球体直径约216-226mm，建模时取中间值做基准球面，所有拼块的轮廓都要投影在这个基准球面上，保证拼合后整体圆度误差控制在1.5%以内，符合体育用品的行业检测要求。

拼块的边界处理是建模的核心难点，五边形与六边形的邻接边长度必须完全一致，每一条边的曲率都要贴合球面法向，不能出现平面拼接导致的棱角凸起，否则后续做表皮厚度偏移时会出现面重叠或者破面。实际生产中，足球的表皮层厚度通常在1.2-2mm之间，下方还有衬布层与内胆层，建模时如果是做产品结构验证，需要预留各层的装配间隙，尤其是拼块接缝处的重叠量，要匹配热压工艺的压合宽度，一般接缝压合宽度在3-5mm，这个尺寸直接影响足球的耐用性，压合过窄容易在大力冲击下开胶，压合过宽会导致球面触感偏硬，影响运动体验。

从应用场景来看，这类足球三维模型除了用于产品本身的开模验证，还可以用于体育场馆的展示动画、运动仿真分析、文创产品的衍生设计。做运动仿真时，球面的圆度、拼块接缝的凸起高度会直接影响空气阻力系数，常规比赛用球的接缝凸起高度控制在0.5mm以内，建模时可以把这个特征做出来，用于CFD流场分析，优化不同飞行速度下的球体稳定性。如果是用于文创周边设计，比如足球造型的摆件、灯具、包装结构，可以基于这个基础曲面做局部特征修改，比如调整拼块的比例、增加表面纹理，不需要重新搭建球面拓扑结构，能大幅缩短设计周期。

建模时的拓扑结构要尽量规整，每个五边形、六边形拼块单独作为实体特征，方便后续修改材质、做渲染拆分，也便于导出不同格式用于加工编程。很多新手建模时容易直接在球面上切割轮廓，忽略了拼块的折边结构，实际生产中每个拼块的边缘都有向内弯折的折边，用于缝合或者涂胶粘合，折边的角度通常在15-20度，这个角度要保证相邻拼块折边贴合后不会出现干涉，折边长度和之前提到的压合宽度匹配，一般在4mm左右。另外，球面的气门芯位置要做特殊处理，气门芯通常安装在某一个六边形拼块的中心位置，建模时要在对应位置预留直径8mm左右的安装孔，孔位周边做局部加厚，避免充气时应力集中导致表皮撕裂，加厚区域的范围一般是直径30mm的圆形区域，厚度比普通表皮层厚0.8-1mm，保证安装强度。

从结构设计的合理性角度，截角二十面体的拼接方案之所以能成为主流，除了加工便利性，还有力学性能的优势，五边形拼块的分布均匀，球体受冲击时的应力能沿着拼块接缝均匀分散，不会出现局部应力过大导致的变形不均。如果是做儿童用球或者训练用球的衍生设计，可以基于这个基础模型调整球体直径，缩小拼块尺寸，或者改变拼块的材质参数，比如把部分拼块换成磨砂材质提升摩擦力，不需要改动整体的拼接拓扑逻辑。建模完成后做几何检查时，要重点验证所有拼块拼合后是否存在缝隙，球面的整体曲率是否连续，偏移出表皮厚度后是否存在自交，这些问题如果在建模阶段没有解决，后续导入渲染软件或者加工编程软件时会出现破面，需要花费大量时间修复。
