漫威影视道具美国队长盾牌结构设计

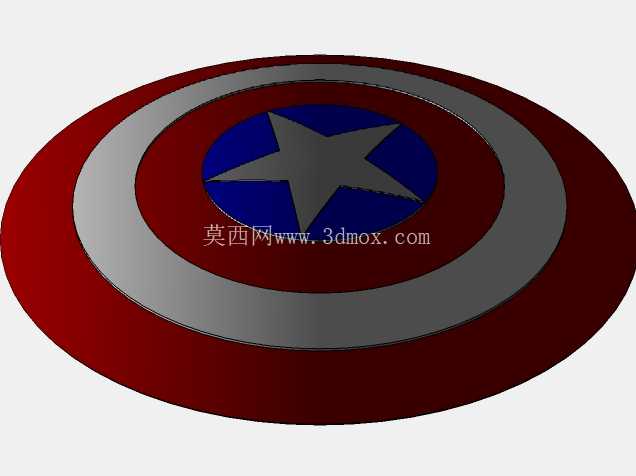

这款盾牌的设计核心围绕手持防护道具的使用逻辑展开，整体采用经典的同心圆环结构布局，中心区域设置星形标识结构，从中心向外依次排布蓝色星区、红色环带、银色环带、最外层红色环带，各环带之间设置等宽的分界结构，保证视觉层次清晰的同时，也为实体加工时的分件制作提供明确的边界参考。从结构设计角度来看，盾牌整体采用薄壳回转体构型，整体外轮廓为正圆形，曲面采用平缓的外凸弧面设计，符合人体手持时的受力分布逻辑，弧面曲率经过反复调整，既能够保证道具展示时的视觉还原度，也能在作为实体cos道具使用时，分散正面受到的冲击力，避免局部应力集中导致的结构变形。

在实际应用场景层面，该模型可覆盖三类核心使用需求：其一为影视道具制作领域，可作为漫威主题cosplay活动的手持道具制作参考，建模时预留的壁厚参数可适配3D打印、玻璃钢翻模、金属冲压等多种加工工艺，不同加工方式下仅需调整对应壁厚参数即可直接投产；其二为文创周边开发领域，可作为1:12、1:6等比例手办配件的设计母模，各环形结构的分界清晰，分模线可直接设置在环带交界位置，大幅降低后续模具开发的修模工作量；其三为主题展示装置领域，可作为漫威主题展馆、商圈美陈的大型展示道具设计基础，回转体结构便于后续加装背部支撑结构、灯光内嵌结构，无需额外做结构补强即可满足大尺寸展示件的刚度要求。

从功能特性设计来看，盾牌背部预留了标准的手持绑带安装位，安装位的位置经过人机工程校核，对应普通人手掌自然握持时的腕部位置，绑带安装孔采用沉头设计，安装后绑带固定件不会突出盾牌正面，保证正面外观的完整性。盾牌正面的各环带之间设置0.2mm的细微凹槽，既可以在实体喷涂时作为不同颜色的分色边界，降低喷涂时的遮蔽难度，也能在纯金属材质制作时，作为不同材质镶嵌的定位槽，提升成品的精致度。中心星形结构采用略微凸起的设计，凸起高度控制在1.5mm，既能够突出视觉焦点，也不会因为凸起过高导致容易磕碰损坏。

设计思路上，建模全程采用参数化草图驱动的方式完成，首先绘制中心十字基准线，以基准线交点为圆心绘制各层环带的轮廓圆，再通过约束绘制中心五角星轮廓，所有轮廓线全部添加全约束，后续调整整体尺寸时，仅需修改最外层圆的直径参数，即可同步驱动所有环带、星形结构的等比例缩放，无需重新绘制轮廓。曲面构建采用回转凸台的方式生成基础弧面，再通过拉伸切除、圆角命令处理各环带分界、星形凸起的细节，所有圆角半径统一设置为0.3mm，既避免锐边带来的安全隐患，也能保证加工时的刀具路径顺畅，不会出现过小圆角导致的加工断刀问题。

外形尺寸与安装边界方面，标准1:1比例的盾牌整体直径控制在760mm，整体曲面凸起高度为120mm，背部手持区域的内凹深度为80mm，足够容纳成年人的手臂与握持手掌，不会出现卡腕的问题。如果是作为小比例周边使用，可直接通过参数缩放调整至对应尺寸，所有结构比例不会出现失真。背部的支撑结构安装位预留了四个M5的螺纹孔位，孔位分布在直径150mm的圆周上，既可以安装手持绑带，也可以转接墙面挂装支架，满足挂墙展示的使用需求，挂装状态下盾牌整体重心与安装孔中心重合，不会出现长期挂装导致的倾斜、变形问题。模型所有壁厚保持均匀，最小壁厚控制在2mm，最大壁厚不超过3mm，既能够满足3D打印时的最小壁厚要求，也不会因为壁厚不均导致打印、注塑过程中出现缩痕、翘曲等质量问题。
