影视道具类雷神战锤三维结构设计

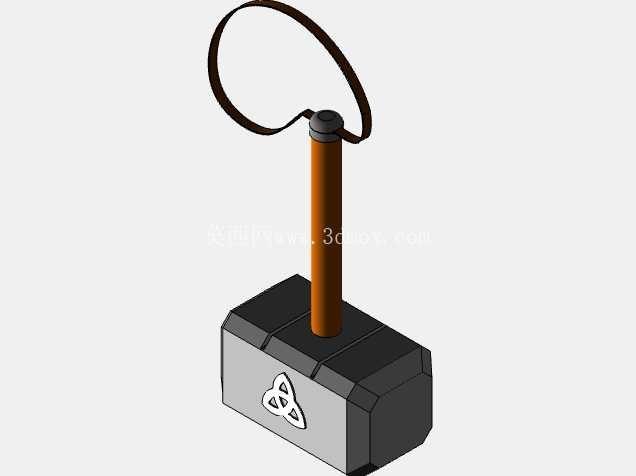

　　在影视道具制作、潮玩手办开发、文创摆件生产的相关场景中，这类还原经典影视IP形象的手持器具结构，是三维结构设计环节经常接触的品类。不同于工业生产中用于敲击作业的实用锤具，这类道具类锤体的设计核心，首先要平衡视觉还原度与实际使用的握持手感，不能单纯照搬影视画面里的夸张比例，否则会出现重心过于靠前、手持时腕部负荷过大的问题。从结构拆分来看，整个模型分为锤头主体、握持手柄、尾部挂带三个独立模块，各模块之间的装配边界做了明确的限位设计：锤头与手柄的连接位置采用了内嵌式的轴孔配合，配合面预留了0.15mm的装配间隙，不管是后续做3D打印样件，还是开模做批量注塑、金属浇筑生产，都能保证装配时的同轴度，不会出现手柄歪斜的问题。

　　锤头部分的外形做了切角处理，没有采用生硬的直角结构，所有棱边都做了R2的圆角过渡，一方面是还原原作里锤体经过锻造打磨的厚重质感，另一方面也能避免生产过程中出现应力集中的问题，尤其是采用金属浇筑工艺生产时，直角位置很容易因为冷却速率不一致产生缩孔缺陷，圆角过渡能大幅降低这类工艺问题的出现概率。锤体正面的标识结构做了下沉0.8mm的凹槽设计，不管是后续做移印、蚀刻还是镶嵌不同材质的装饰件，都有足够的操作空间，不需要额外对表面做二次打磨处理。握持手柄的直径参考了成年人手部握持的舒适尺寸，整体做了细微的锥度设计，靠近锤头的位置直径略粗，靠近尾部的位置直径收窄，符合人手握持时的施力习惯，长时间手持展示也不会出现打滑的问题。

　　手柄尾部的挂环结构做了一体化的连接设计，挂环与手柄末端的连接轴可以做小角度的转动，挂带采用柔性结构模拟皮质挂绳的形态，挂带的长度刚好可以绕套在手腕位置，既还原了原作里的挂带设计，也能在实际作为道具使用时防止锤体脱手。在设计过程中，特意调整了整体的重心位置，将60%左右的重量分配在锤头靠近手柄的区域，而不是完全集中在锤头最外端，这样不管是作为静态摆件放置，还是作为cosplay道具手持使用，都不会出现头重脚轻容易倾倒、握持费力的问题。从安装边界来看，整个模型的最大外轮廓尺寸控制在常规手持道具的合理范围内，锤头的长宽高比例经过多次调整，既保留了原作里锤体厚重敦实的视觉感受，又不会因为尺寸过大导致日常摆放、携带不便。

　　如果是用于金属材质的成品生产，锤头部分可以采用锌合金压铸工艺，表面做磨砂喷塑处理模拟金属锻造的纹理，手柄部分可以采用实木或者ABS包胶材质提升握持手感，挂带部分可以采用真皮或者仿皮材料提升整体质感；如果是用于3D打印的光敏树脂样件，各拆分部件的拼接位置都设计了隐藏式的定位销，组装后不会露出明显的拼接缝隙，后期做表面喷涂处理时能获得更完整的外观效果。这类结构设计除了用于影视道具和潮玩生产之外，也可以作为主题装饰摆件的结构原型，调整尺寸比例后适配不同的展示场景，比如缩小比例后可以做钥匙扣挂件，放大比例后可以做主题展馆的陈列展品，结构本身的模块化设计也为后续的改型提供了足够的调整空间，不需要对整体结构做大幅度修改就能适配不同的生产工艺和使用需求。
