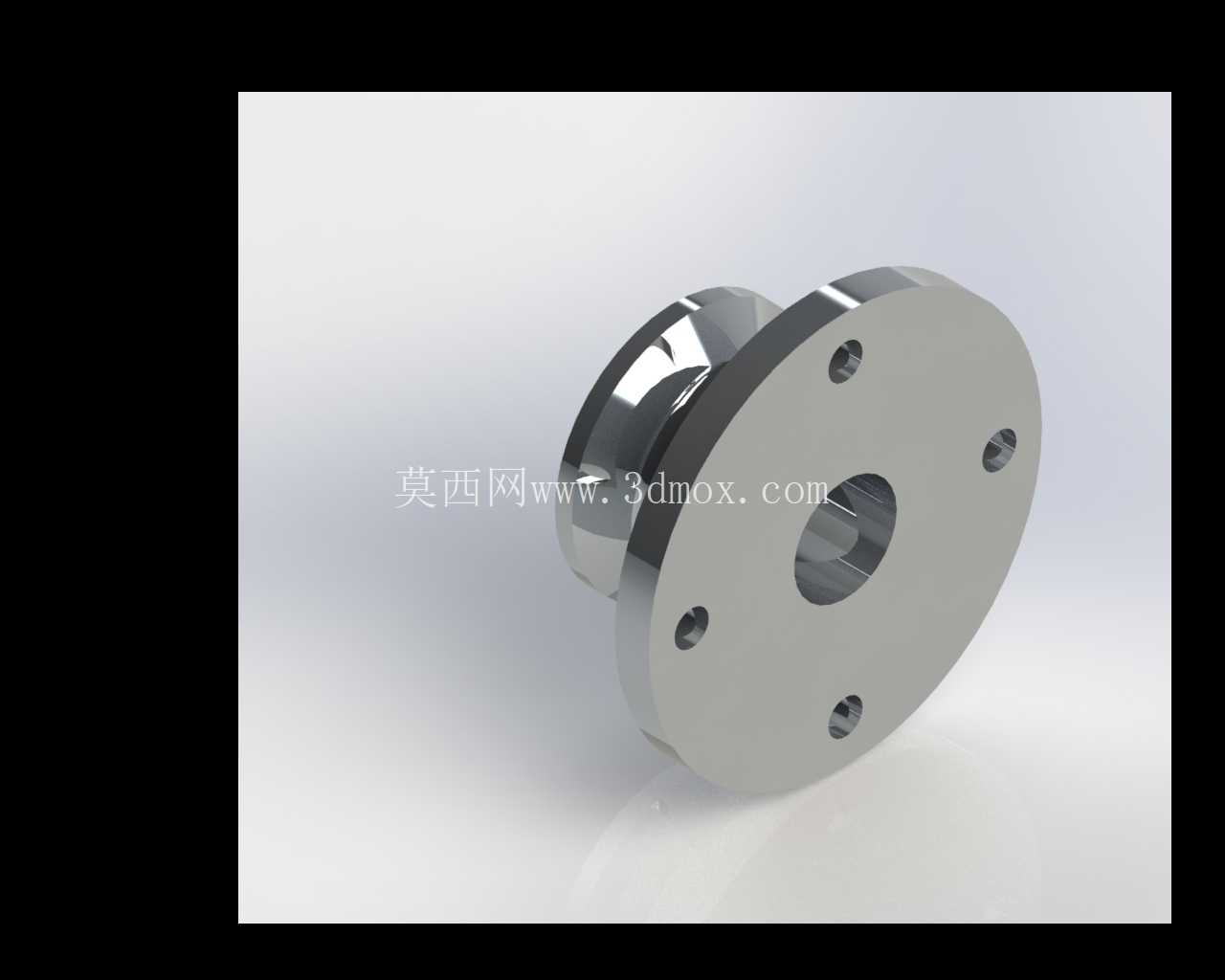

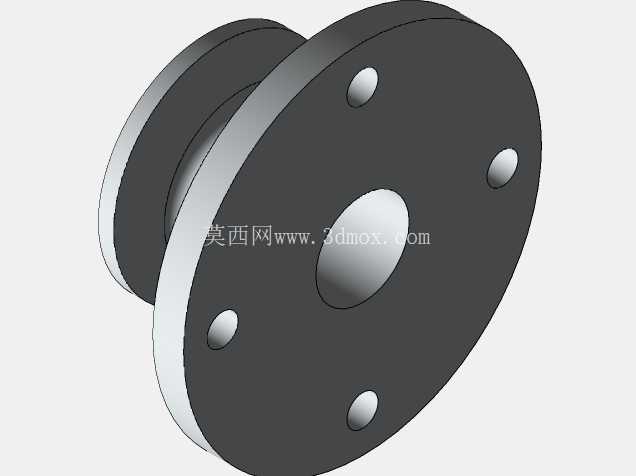

铝制法兰式安装滑轮结构设计

日常做非标设备结构设计时，这类带法兰安装座的铝制滑轮是很常用的导向承载零件，很多人做选型或者建模时容易忽略安装边界和受力匹配的细节，最后装配时才发现干涉或者承载不足的问题。先从实际应用场景说起，这类滑轮最常出现在轻载传动的走线机构、小型物料牵引工位、通讯设备内部的线缆导向布局里，因为采用铝制材质，整体自重比钢制滑轮轻三分之二左右，在对安装件自重有严格限制的移动工位、机载布线场景里优势很明显，不会给驱动端增加额外的负载负担。

从功能特性来看，这个滑轮的核心作用是改变柔索的传动方向，同时约束柔索的横向窜动，轮体的圆弧过渡槽面能避免线缆或者牵引绳在运动过程中出现卡滞、磨损外层护套的问题，和普通悬臂式滑轮不同，它采用一体式法兰安装结构，安装面和轮体的同轴度可以在加工时一次装夹保证，不需要额外做装配后的同轴度校正，能减少现场安装调试的工作量。

设计思路上，首先要匹配使用场景的负载要求，铝制材质的选型一般选用6061铝合金做硬质阳极氧化处理，表面硬度能达到HV300以上，既保留了铝材质轻量化的优势，又能提升轮槽表面的耐磨性，避免长期和柔索摩擦出现沟槽磨损导致的传动卡滞。法兰盘上的四个安装孔采用均匀圆周排布，孔位的分度圆尺寸要和常用的安装基板预留孔位匹配，安装孔采用沉孔设计，装配后内六角圆柱头螺钉的头部不会突出法兰端面，避免和周边运动部件出现干涉。轮体中心的通孔是用来穿装芯轴的，孔的公差带选用H7级，和精加工的芯轴配合时，既能保证轮体转动的灵活性，又不会出现径向窜动导致的传动抖动。

说到外形尺寸和安装边界，这类滑轮的法兰盘外径要比轮体的最大外径大出10到15毫米，一方面能给安装螺钉留出足够的排布空间，另一方面法兰盘的端面可以作为安装定位的基准面，装配时只要把法兰端面和安装基板的贴合面贴实，就能保证轮体的端面跳动控制在允许范围内，不需要额外做打表校正。轮体的突出长度要根据实际穿过的基板厚度来匹配，一般轮体突出法兰端面的长度要比安装基板的厚度大2到3毫米，避免基板的加工平面度误差导致轮体转动时和基板发生摩擦。中心轴孔的直径要根据承载的柔索拉力来匹配，轻载场景下轴孔直径选8到12毫米就能满足使用要求，对应的芯轴选用45号钢调质处理即可，不需要额外做轴承配置，因为铝制轮体的自润滑性不错，轻载低速场景下直接和钢质芯轴配合转动，使用寿命完全能满足设备的维保周期要求。

实际建模的时候要注意几个细节，轮槽的圆弧半径要比适配的牵引绳或者线缆半径大0.5到1毫米，半径太小会夹伤线缆外层，半径太大又起不到约束柔索的作用，容易出现脱槽的问题。法兰盘上的安装孔沉孔深度要保证螺钉拧紧后头部低于法兰端面0.5毫米以上，避免螺钉头部突出刮擦到经过的柔索。轮体和法兰连接的位置要做R2到R3的圆角过渡，避免应力集中，因为铝制零件的应力集中敏感性比钢制零件高，直角过渡的位置在受冲击载荷时容易出现开裂的问题。另外轮体的转动端面和法兰端面的平行度要控制在0.02毫米以内，不然转动时会出现端面偏摆，导致柔索在轮槽里来回窜动，加剧磨损。

在通讯设备内部布线场景里使用时，因为铝材质不会产生磁干扰，不会影响设备内部的信号传输，这一点比钢制滑轮的适用性更强，而且铝材质的防腐性能好，在普通室内环境下不需要做额外的表面喷漆处理，硬质氧化后的表面就能满足长期使用的防腐要求，不会出现锈屑掉落污染设备内部腔体的问题。在小型牵引工位使用时，因为整体重量轻，就算是安装在往复运动的滑台上，也不会因为自身惯性大导致滑台启停时出现位置过冲的问题，能提升传动的定位精度。

很多新手建模时容易把法兰安装孔的位置做的太靠近中心轴孔，导致装配时扳手没有足够的操作空间拧螺钉，实际设计时要保证安装孔中心到法兰外圆的距离留出至少5毫米的扳手空间，不然现场装配时只能用尖嘴钳拧螺钉，不仅装配效率低，螺钉的拧紧力矩也达不到要求，设备运行一段时间后容易出现螺钉松动导致滑轮移位的问题。还有轮槽的表面粗糙度要控制在Ra1.6以下，太粗糙的表面会加速柔索外层的磨损，太光滑又会增加加工成本，Ra1.6的粗糙度既能降低摩擦系数，又不会过多增加机加工的成本。中心轴孔的两端要做C1的倒角，方便装配时芯轴的导入，也能去除孔口的毛刺，避免装配时毛刺掉落到配合面里导致转动卡滞。
