混流式水轮机转轮结构三维设计

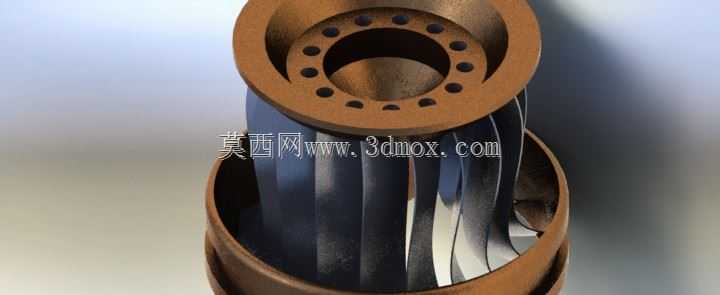

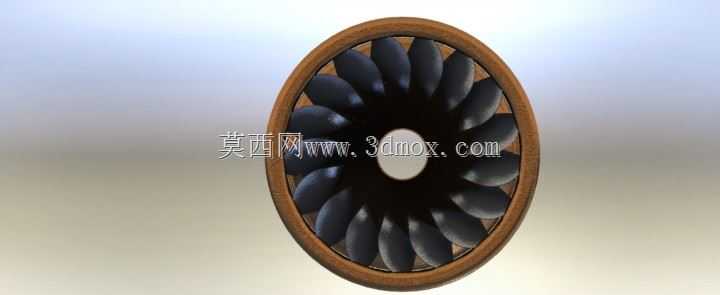

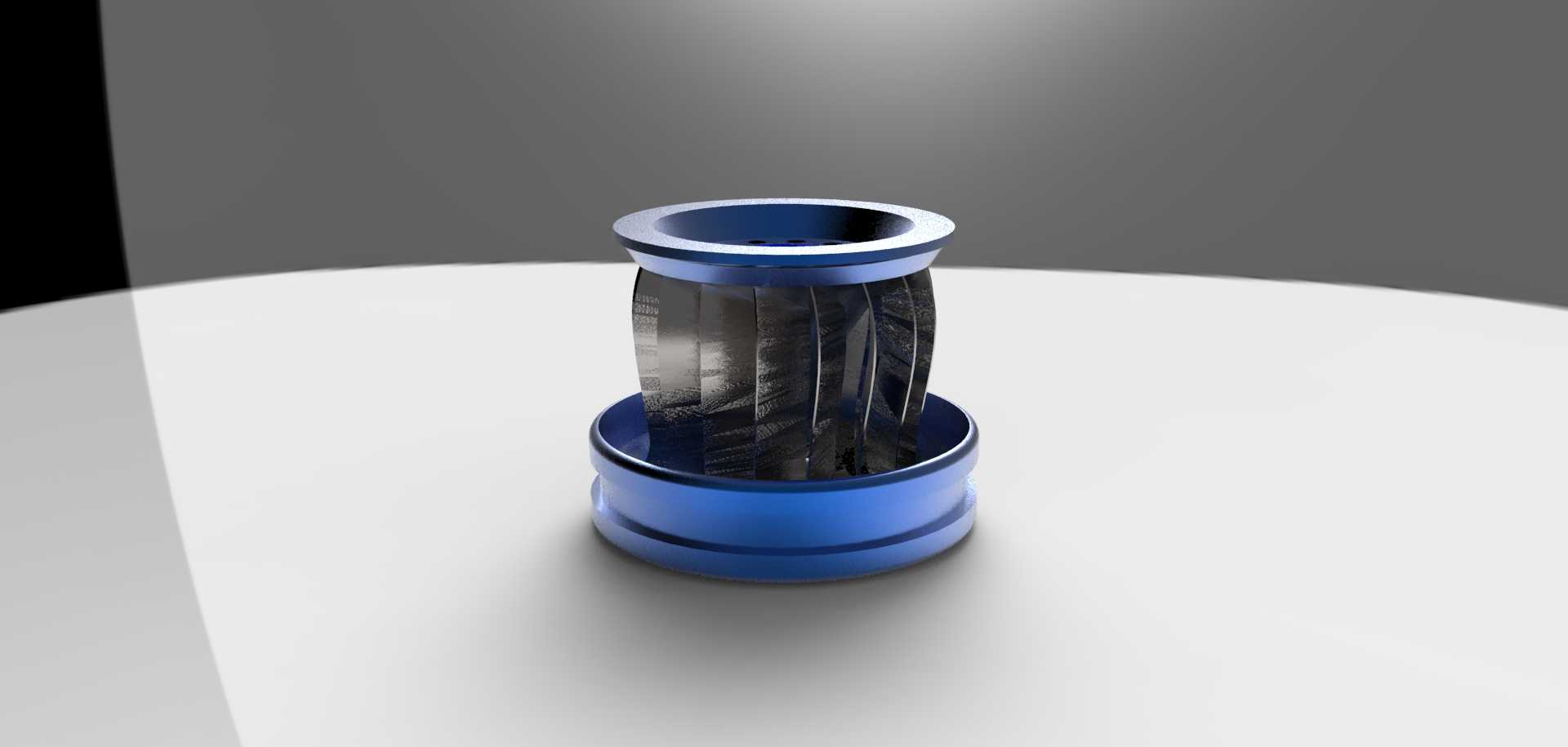

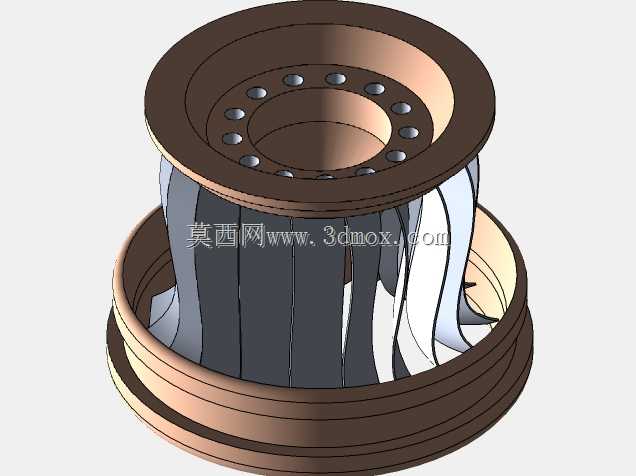

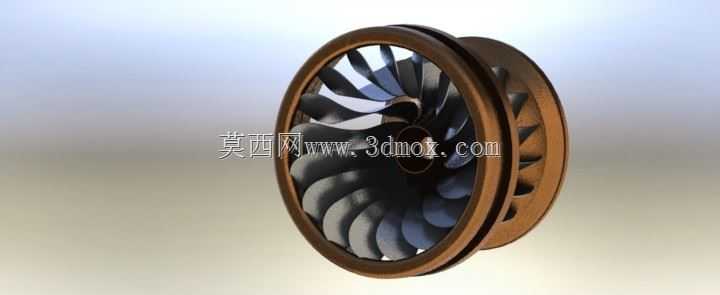

在水力发电领域，混流式水轮机是中高水头电站应用最广泛的核心动力转换设备，其转轮作为直接承接水流能量、将水流动能与压力能转换为旋转机械能的核心部件，结构设计的合理性直接决定整个机组的能量转换效率、运行稳定性与服役寿命。这款混流式水轮机转轮的三维结构设计，完全围绕实际电站的运行工况展开，首先从过流通道的水力型线入手，叶片的空间扭曲角度经过反复校核，适配对应水头段的水流入射角度，避免水流在叶片进口产生冲击损失，同时叶片出口的安放角经过优化，尽可能降低出口水流的环量，减少尾水管的能量损耗。从结构组成来看，转轮主要由上冠、下环以及均匀分布在两者之间的扭曲叶片构成，上冠位置设置有与主轴连接的法兰配合面，配合止口结构保证转轮与主轴的同轴度，传递扭矩的同时承受整个转轮的轴向水推力；下环作为叶片外缘的连接支撑构件，既可以提升整个转轮的结构刚度，避免高转速下叶片产生过大的形变，同时其外圆面与转轮室的配合间隙经过严格控制，减少水流的容积损失。在设计思路上，首先要匹配电站的水头、流量参数确定转轮的标称直径，这一尺寸直接决定了整个水轮机的过流能力，同时要兼顾安装边界：转轮的轴向高度需要适配蜗壳、导水机构与尾水管的安装空间，上冠的密封槽位置要对应主轴密封的安装尺寸，下环的外缘尺寸要预留转轮室的安装间隙，避免运行过程中出现动静碰磨。叶片的数量结合水力性能与结构强度综合确定，每个叶片的型面从进水边到出水边平滑过渡，壁厚从根部到外缘根据应力分布做渐变处理，既满足交变水流载荷下的强度要求，又尽可能降低转轮的整体重量，减少主轴的承载负荷。在实际应用场景中，这类转轮不仅用于常规的大中型水电站，也可用于小型引水式电站、梯级电站的机组改造，甚至在部分抽水蓄能机组的水泵水轮机转轮设计中，也会参考混流式转轮的型线设计逻辑。设计过程中还要考虑运行过程中的受力特性：水流经过叶片时会产生不均匀的压力脉动，因此叶片与上冠、下环的连接位置做了圆弧过渡处理，降低应力集中系数，避免长期运行过程中出现疲劳裂纹；同时上冠位置开设的减压孔连通转轮上腔与尾水管侧，能够平衡部分轴向水推力，降低推力轴承的负载。整个转轮的外形轮廓为回转类结构，所有配合面的形位公差都有明确要求，安装时需要做整体动平衡校验，保证高转速运行时的振动值在允许范围内，避免对导轴承、主轴密封等周边部件造成额外的磨损。
