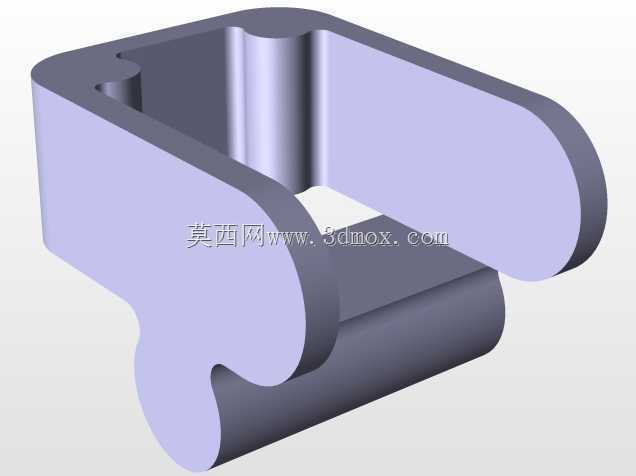

双立耳带底座铰接安装连接支座结构

　　在各类工业设备的铰接传动、部件限位、连杆联动场景中，这类双耳式连接支座是承担载荷传递、运动副约束的核心基础零件，日常在自动化生产线的连杆摆臂机构、小型工程机械的操作联动结构、输配电设备的操作机构连接位都能见到同结构零件的应用，其核心作用是为配套的销轴类连接件提供稳定的安装基准，同时通过底座的固定孔将整套铰接结构的载荷传递至设备主框架上，避免运动过程中出现连接位偏移、载荷集中导致的结构变形问题。从结构设计逻辑来看，该零件采用一体化切削成型的结构思路，没有额外的拼接焊缝或装配组合面，整体刚性表现更优，适合承受周期性交变载荷的使用场景。零件主体分为两个功能区域，上部是两个平行对称布置的立耳结构，每个立耳上加工有同轴的销轴安装孔，

　　两个孔的同轴度公差需要控制在0.02mm以内，才能保证销轴穿入后转动顺畅，不会出现卡滞、偏磨的问题；立耳的厚度根据常规配套销轴的剪切强度做了匹配设计，在承受额定径向载荷时，立耳侧面的挤压应力处于材料许用应力区间内，不会出现孔位压溃变形的情况。下部的底座采用半圆头的平板结构，相比直角方形底座，半圆端的结构能够减少边角处的应力集中，在设备运行产生振动时，底座边角不会因为应力累积出现开裂问题；底座中心位置加工有沉头安装孔，既可以使用内六角螺栓从上方穿入将支座固定在设备安装面上，沉头结构也能保证螺栓安装完成后顶面不突出，不会干涉上部铰接部件的转动行程。在安装边界的尺寸设计上，两个立耳的内间距预留了足够的配套连杆安装空间，

　　能够容纳常规厚度的连杆接头装入，不会出现两侧立耳与连杆侧面摩擦的问题；立耳的高度经过核算，保证销轴装入后，连杆在设计摆角范围内转动时，不会与底座平面发生运动干涉。底座的安装孔中心到立耳销轴孔中心的距离，按照杠杆受力比例做了优化，在相同的铰接端载荷下，底座固定螺栓受到的倾覆力矩更小，能够降低螺栓松动、安装面压损的风险。零件所有的棱边都做了小尺寸的倒角处理，既能够去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少热处理环节的边角应力集中问题，提升零件的疲劳寿命。在实际选型应用时，需要根据铰接端的最大工作载荷、连杆的摆角范围、安装面的可用空间来匹配对应尺寸的该类支座，若应用在有腐蚀介质的户外场景，

　　还可以在零件表面做阳极氧化或镀锌处理，提升零件的耐锈蚀能力；若应用在重载传动场景，则可以更换强度更高的合金结构钢作为加工坯料，同时适当加大销轴孔与底座安装孔的配合公差等级，保证连接的可靠性。这类支座的建模过程需要重点保证两个立耳孔的同轴度、底座安装面与立耳侧面的垂直度，否则后续加工出的实物会出现装配困难、运动卡滞的问题，建模时可以先绘制底座的截面轮廓拉伸生成基体，再在基体上对称拉伸两个立耳结构，最后通过同轴孔特征一次性加工出两个立耳的销轴孔，从建模逻辑上保证孔位的同轴度要求，避免分别绘制两个孔时出现位置偏差。
