轻量化辐条式M5规格轮毂结构设计

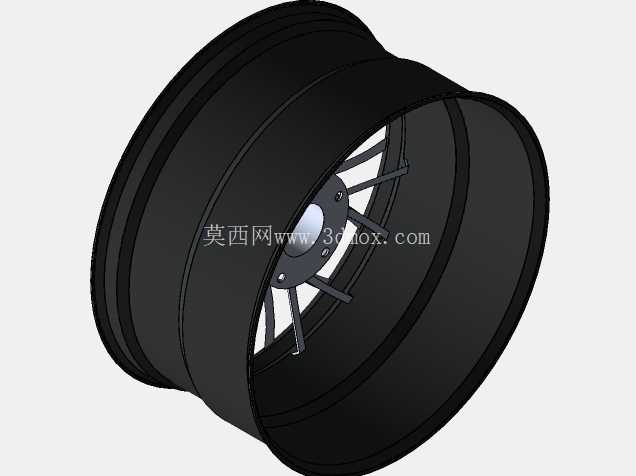

　　这款辐条式轮毂的设计，最初是面向小型电动代步车、微型改装遥控模型以及小型非道路移动装备的行走轮组需求展开的，在实际工程应用中，这类小规格轮毂既要满足轮组与轮胎的配合密封要求，又要兼顾转动惯量控制、安装定位精度以及日常使用中的结构强度冗余，因此整个建模过程完全围绕实际装配边界和受力场景推进，没有做冗余的装饰性结构。从结构功能来看，轮毂整体分为轮辋筒体、中心安装盘、连接辐条三个核心功能段，轮辋部分采用等壁厚卷边式筒体结构，内壁预留了标准轮胎胎圈的卡合台阶，台阶的径向尺寸公差控制在小间隙配合区间，既可以保证轮胎充气后胎圈与轮辋的密封贴合，避免慢泄气问题，又能在轮胎拆装时不需要过大的外力就可以完成胎圈的卡入与脱出，降低后期维护的操作难度。轮辋的外侧边缘做了小角度翻边强化处理，这个结构不是为了外观装饰，而是当轮组受到侧向冲击力时，翻边结构可以分散轮辋边缘的应力集中，避免轮辋受侧向挤压出现变形开裂，尤其是在小型代步车过坎、侧倾受力的场景下，这个翻边结构可以将局部应力扩散到整个轮辋筒体段，大幅提升边缘的抗形变能力。中心安装盘部分是整个轮毂的受力核心，盘面预留了均匀分布的安装孔位，孔位的分度圆直径完全匹配对应规格M5轮轴的安装法兰尺寸，孔位本身做了沉台设计，安装时固定螺栓的头部可以完全沉入沉台内部，不会突出安装盘面，避免螺栓突出部分与刹车组件、轮轴端盖发生运动干涉。

　　安装盘的中心位置设计了定位止口，止口的内径与轮轴的定位轴颈采用过渡配合，装配时可以先通过止口完成轮毂的径向定位，再锁紧固定螺栓，从根源上避免轮组安装后出现径向跳动的问题，这一点对于高速转动的轮组来说尤为重要，如果没有定位止口，仅靠螺栓孔定位，很容易在长期使用后出现螺栓剪切受力不均、轮组摆动的问题。连接轮辋和中心安装盘的辐条采用了等截面直辐条设计，辐条的数量经过受力核算确定，既不会因为辐条数量过多增加整体重量、提升转动惯量，也不会因为辐条数量过少导致单根辐条受力过大出现断裂风险。每根辐条的截面采用矩形带圆角的结构，相比圆形截面辐条，这种结构在相同截面积下可以获得更高的抗弯截面模量，尤其是在轮组承受启动扭矩、刹车制动力矩的时候，辐条可以更好地传递扭矩，减少受力形变。辐条与轮辋、辐条与中心安装盘的连接位置都做了大圆角过渡处理，避免直角连接带来的应力集中问题，在实际建模过程中，这些过渡圆角的半径不是随意设定的，而是根据相邻壁面的壁厚比例确定，保证过渡区域的壁厚均匀，不会出现注塑或者压铸生产时的局部缩痕、应力集中点。从安装边界来看，这款轮毂的轴向宽度、轮辋的外径尺寸都严格对应配套轮胎的规格参数，轮辋的中心偏距也经过匹配计算，保证轮组安装后与车架、转向节的相对位置符合设计要求，不会出现轮胎蹭车架、轮组与刹车组件间隙不足的问题。在实际使用场景中，这类小规格轮毂除了应用在小型电动代步车、遥控模型上，还可以适配小型仓储搬运小车、低速巡检机器人的行走轮组，针对不同的使用场景，只需要调整中心安装盘的孔位分度圆、止口尺寸，就可以快速适配不同的轮轴安装接口，不需要重新调整轮辋和辐条的主体结构，具备很强的结构通用性。

　　整个建模过程中，所有的壁厚都保持均匀一致，相邻结构的壁厚差控制在合理区间，不管是采用塑料注塑生产还是铝合金压铸生产，都可以保证材料填充顺畅，不会出现局部壁厚过大导致的缩孔、翘曲问题，也不会因为壁厚过薄导致填充不足、结构强度不够的问题。轮辋筒体的内壁做了微小的脱模斜度设计，这个斜度不会影响轮胎的装配密封，但是可以大幅降低生产时的脱模难度，提升量产的良品率。辐条的排布采用中心对称分布，保证整个轮毂的质心落在转动轴线上，从设计层面减少轮组转动时的动不平衡量，后期轮组装配完成后只需要做少量的动平衡校正就可以满足高速转动的使用要求，减少轮组转动时的震动和噪音。

　　很多同类小轮毂在设计时容易忽略辐条与轮辋连接位置的气流扰动问题，这款轮毂的辐条侧面做了微小的导角处理，当轮组高速转动时，气流可以顺着辐条侧面顺畅流过，减少辐条切割空气产生的风阻和啸叫，虽然小规格轮组的转动速度不算极高，但是这个细节设计可以有效提升使用体验，尤其是在电动代步车的应用场景下，更低的风阻也能间接提升续航表现。另外，中心安装盘的背面预留了刹车组件的安装间隙，不管是采用碟刹结构还是鼓刹结构，都有足够的安装空间，不需要额外对轮毂结构进行切割修改，适配性更强。在受力传递路径上，轮胎受到的地面冲击力首先传递到轮辋筒体，再通过均匀分布的辐条分散传递到中心安装盘，最终传递到轮轴上，整个传力路径顺畅，没有出现受力突变的结构段，每一段结构的强度都经过受力核算，保证在额定载荷下，结构的形变量控制在允许范围内，不会因为形变过大导致轮胎脱圈、轮组摆动等问题。
