多接口带法兰管路连接阀体结构

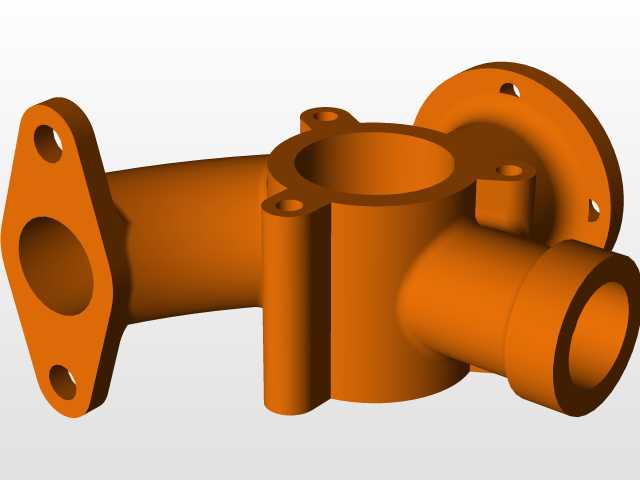

这类多通带法兰的管路构件，主要应用在流体输送系统的支路分流、介质换向场景中，常见于液压动力回路、工业给排水管线、小型化工介质输送支路，承担不同方向管路的连通转接作用，相比普通直通接头，可在单一节点上实现三路以上的管路对接，减少管线中接头的使用数量，降低管路泄漏点的分布密度。从结构设计来看，主体采用等壁厚的中空腔体结构，所有流道交汇处做了圆弧过渡处理，避免介质在腔体内形成流动死区，减少介质残留与局部压损，三个外接法兰端均采用标准螺栓孔布局，法兰端面预留了密封件安装的止口位置，安装时可配合平垫或O型密封圈实现端面静密封，适配常规压力等级的管路工况。侧面伸出的柱状凸台结构，是为后续加装传感器、泄压阀或者排气堵头预留的安装位，不需要额外在管路上开孔焊接，直接在构件上完成拓展部件的安装，能有效降低现场施工的改造工作量。建模过程中优先保证各接口的同轴度公差，两端水平方向的接口轴线保持共线，垂直方向的法兰接口轴线与水平轴线垂直相交，所有安装孔的位置度控制在常规管路安装的允许偏差范围内，避免现场安装时出现螺栓无法对位的问题。外形上各法兰的外圆尺寸根据接口通径匹配，整体安装边界不会超出法兰外圆的最大轮廓，在密集排布的管线组中安装时，不会和相邻管路构件产生空间干涉，壳体外部的加强筋结构沿着流道的应力分布方向布置，在介质压力波动产生冲击载荷时，可分散腔体连接处的应力集中，避免长期使用过程中出现焊缝或者壳体开裂的问题。这类构件的壁厚根据常规铸造工艺的要求设置，适配砂型铸造或者压铸的生产工艺，不需要额外做特殊的工艺补正，生产时可直接按照三维模型开模，减少后续的机加工余量，降低零件的生产制造成本。
