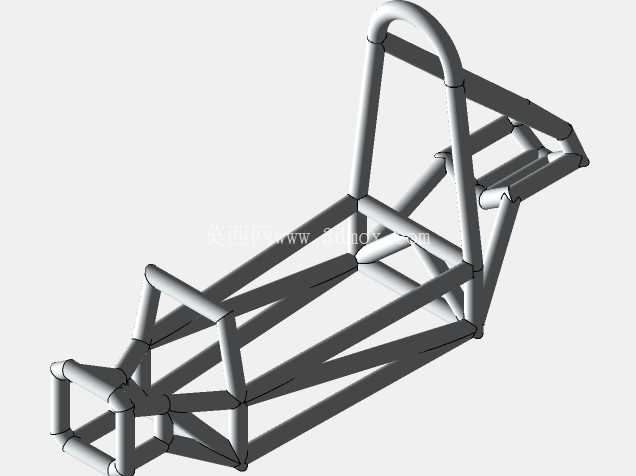

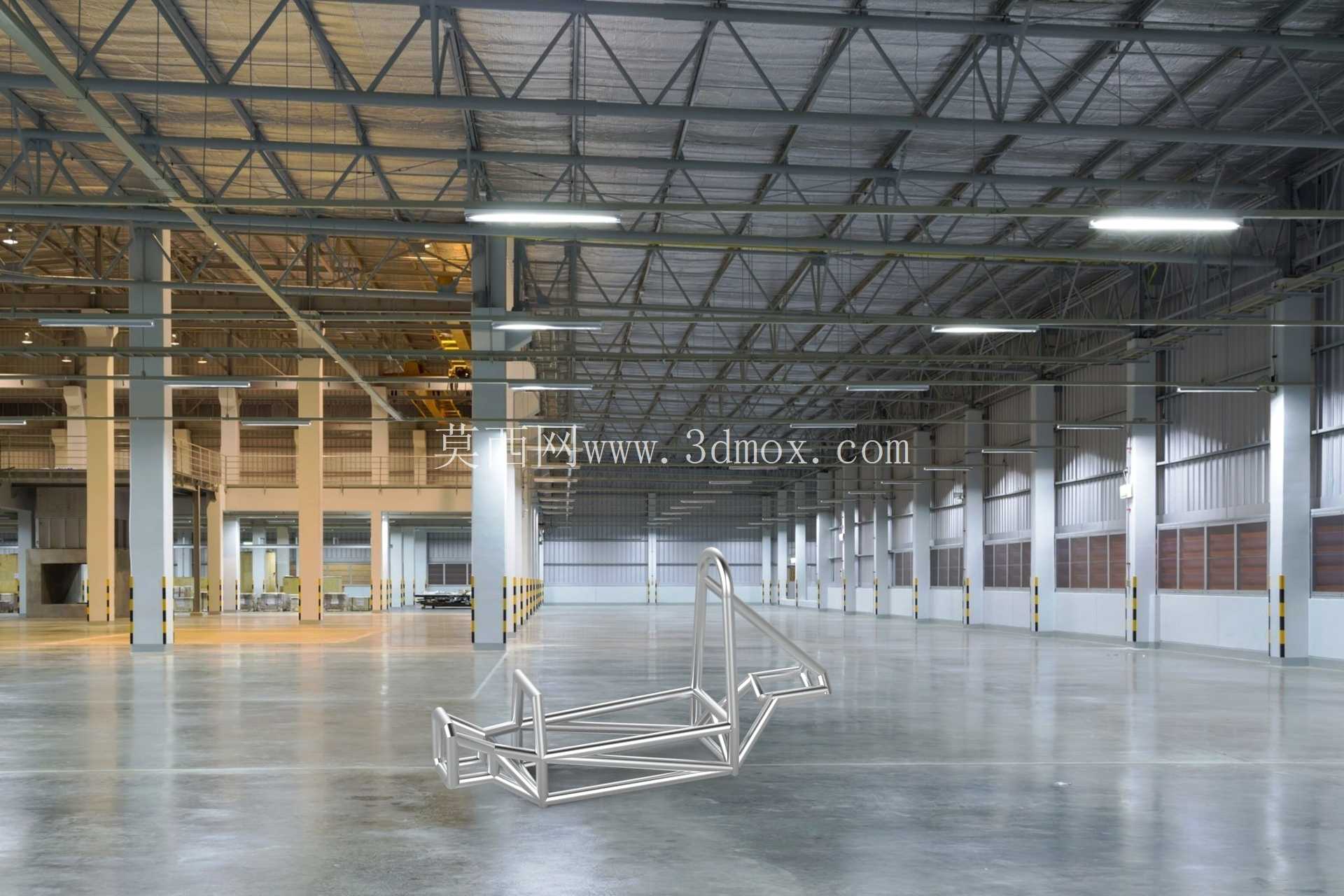

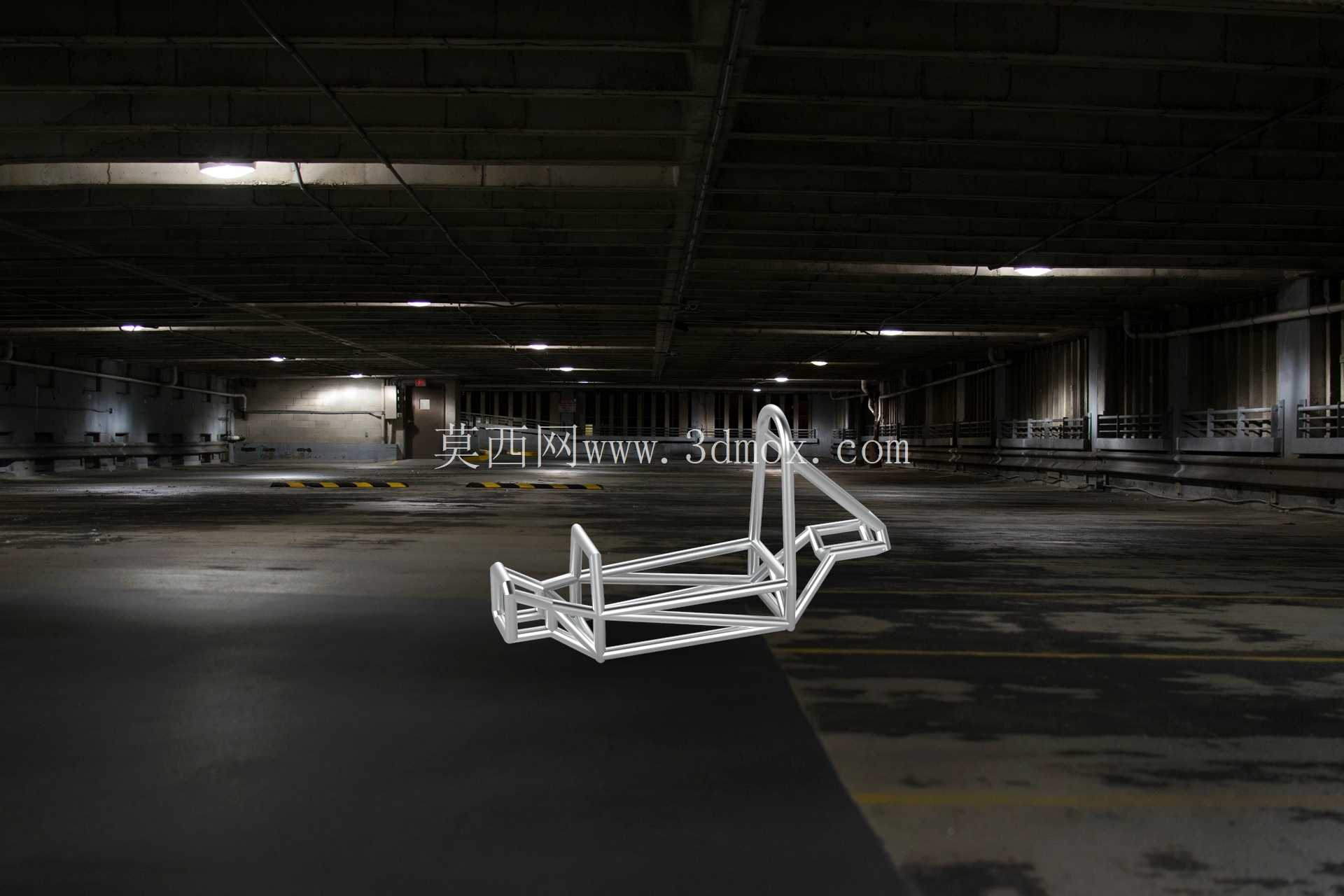

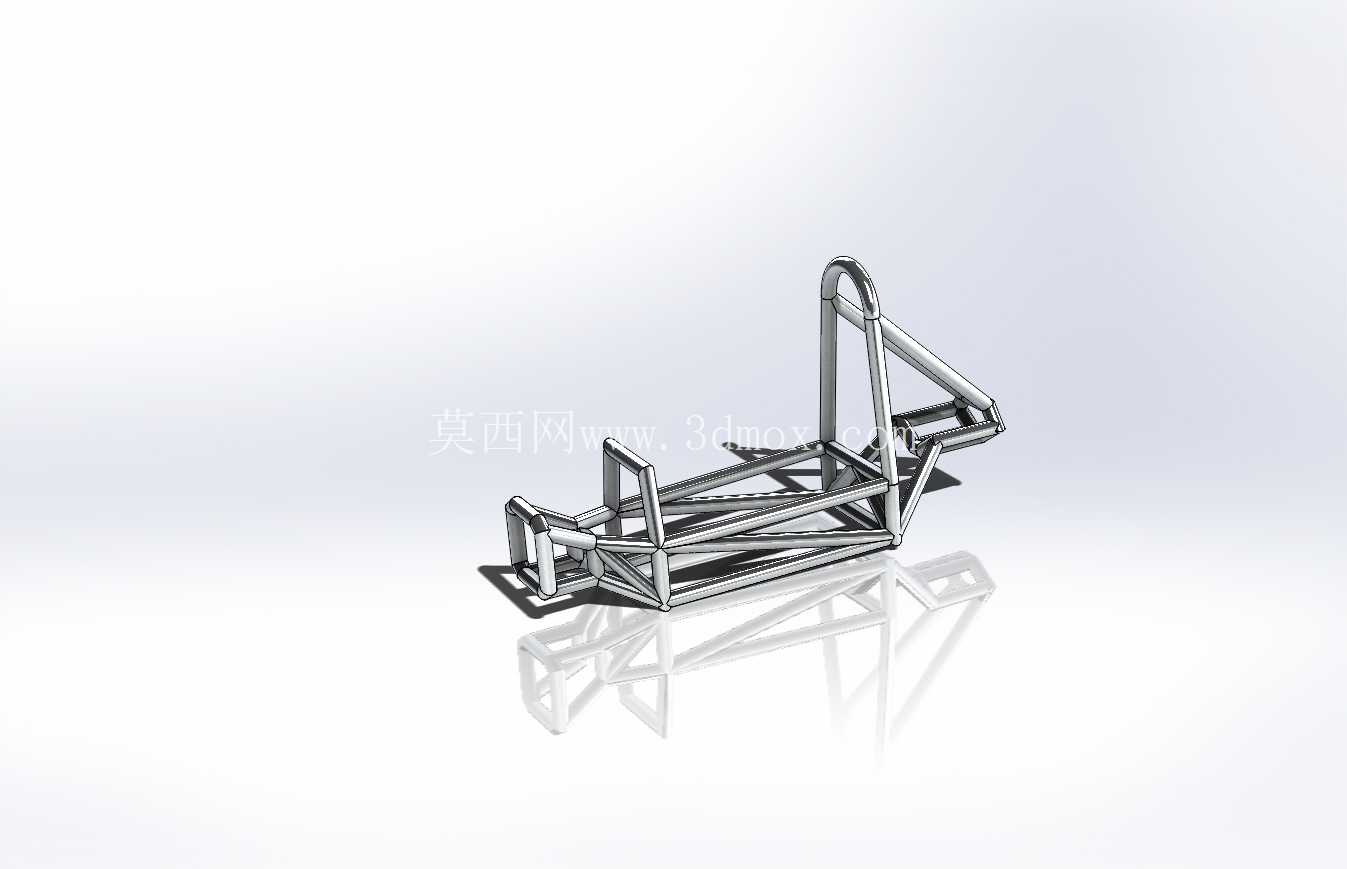

钢管桁架式一级方程式赛车承载底盘结构

　　该钢管桁架式底盘是方程式赛车的核心承载基体，所有动力总成、行驶系统、操控部件、安全防护结构都需要依托该框架完成安装定位，在场地竞速、大学生方程式赛事、赛车改装试制等场景中，这类空间管架结构是兼顾轻量化与结构强度的成熟方案。不同于量产乘用车的承载式车身，这类管架底盘没有一体化冲压的车身覆盖件承力，所有载荷都需要通过不同管径的冷拔无缝钢管焊接形成的空间桁架传递，设计阶段需要先完成整车总布置的硬点锁定，再围绕硬点排布管件走向。

　　从结构布局来看，前部的锥形收窄段是前悬架安装点、转向机构、前碰撞缓冲结构的安装区域，管件排布预留了足够的前轮转向跳动间隙，不会在极限转向时与轮胎、转向拉杆发生运动干涉；中部的宽体舱段是驾驶舱与动力总成的安装区域，侧边防撞杆采用了双层管件排布，能够在侧面碰撞时分散冲击载荷，保护驾驶舱内的生存空间，同时中部框架的管件节点严格对应发动机悬置、座椅安装点、安全带固定点的位置，避免额外增加转接支架带来的重量冗余；后部的收窄段用于安装后悬架、差速器、传动半轴与排气系统，管件排布预留了后轮跳动行程与散热气流通道，不会影响传动部件的运转与散热。设计过程中需要反复校核不同工况下的载荷传递路径：纵向制动工况下，前悬架的冲击载荷会通过前部斜向管件直接传递到中部主纵梁，避免局部节点应力集中；侧向过弯工况下，横向管件与斜向支撑形成的三角稳定结构能够抵抗车架的扭转变形，保证悬架定位参数不会在大侧向加速度下发生偏移；加速工况下，后段动力总成的输出扭矩会通过后部斜撑分散到整个框架，避免局部焊缝长期受交变载荷出现疲劳开裂。

　　这类管架底盘的安装边界需要严格匹配整车总布置参数：前部悬架安装点的同轴度公差需要控制在0.2mm以内，避免出现前轮前束、外倾角参数偏差导致的轮胎异常磨损；中部驾驶舱的宽度需要满足赛事安全规则要求，预留足够的驾驶员操作空间与头盔间隙，同时座椅安装点的高度需要匹配驾驶员的坐姿重心，保证整车质心高度控制在设计范围内；后部动力总成的安装平面度需要控制在0.15mm以内，避免发动机与差速器的输入输出轴出现同轴度偏差，导致传动系统振动。

　　管件选型上，主承力纵梁采用大管径厚壁无缝钢管，斜向支撑与辅助管件采用小管径薄壁钢管，在保证扭转刚度、弯曲强度满足赛事要求的前提下，尽可能降低整体结构重量，所有管件的连接节点都采用相贯线切割后满焊处理，避免出现应力集中的尖角焊缝，焊接完成后还需要对关键节点进行应力检测，保证焊缝强度能够承受极限工况下的冲击载荷。不同于单体壳底盘的高制造成本，这类钢管桁架底盘的加工门槛更低，修改调整更加灵活，非常适合赛事试制、小批量赛车改装场景，在设计建模阶段就需要提前考虑焊接工艺的可行性，避免出现管件空间干涉导致的无法焊接、焊接操作空间不足的问题，同时要为后续的线束布置、油路布置、冷却管路布置预留固定点与走管空间，避免后期改装时在主承力管件上额外钻孔影响结构强度。
