Awei ES-860I耳机替换硅胶耳尖结构

　　日常使用入耳式蓝牙耳机的过程中，耳尖作为直接接触耳道的易耗配件，很容易因为频繁插拔、汗液侵蚀、意外拉扯出现破损、脱落甚至遗失的情况，一旦原装配件丢失，往往很难找到尺寸完全匹配的替换件，直接导致整副耳机无法正常佩戴使用，这款适配Awei ES-860I型号的替换耳尖，就是针对这类易耗件丢失后的补配需求设计的3D打印替换结构。从实际使用场景来看，入耳式耳机的耳尖承担着两个核心作用，一是通过柔性材质的形变贴合耳道内壁，形成稳定的密封腔体，保证低频音效的传递效果，避免漏音导致的音质下降；二是通过过盈配合卡在耳机的出音嘴位置，保证佩戴过程中不会因为头部晃动、耳道摩擦出现松脱。

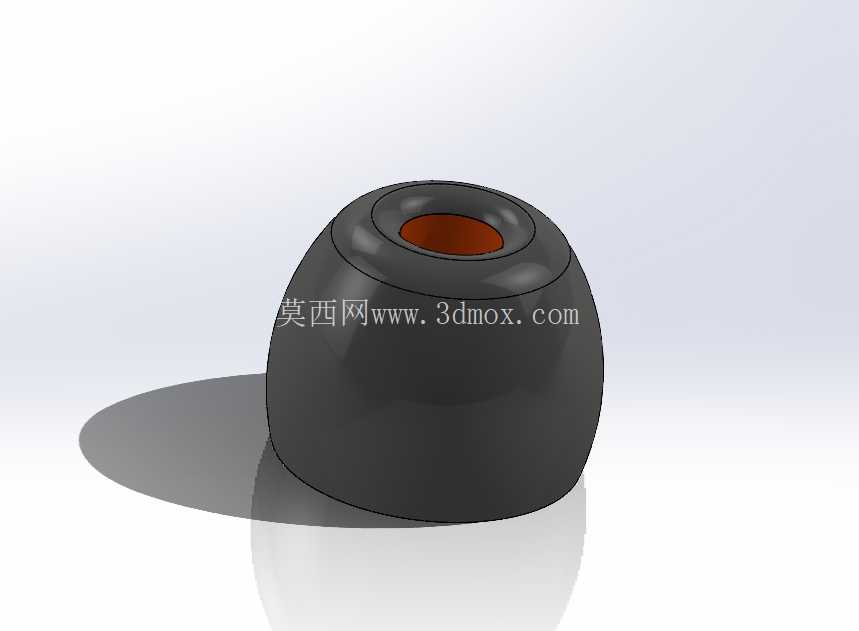

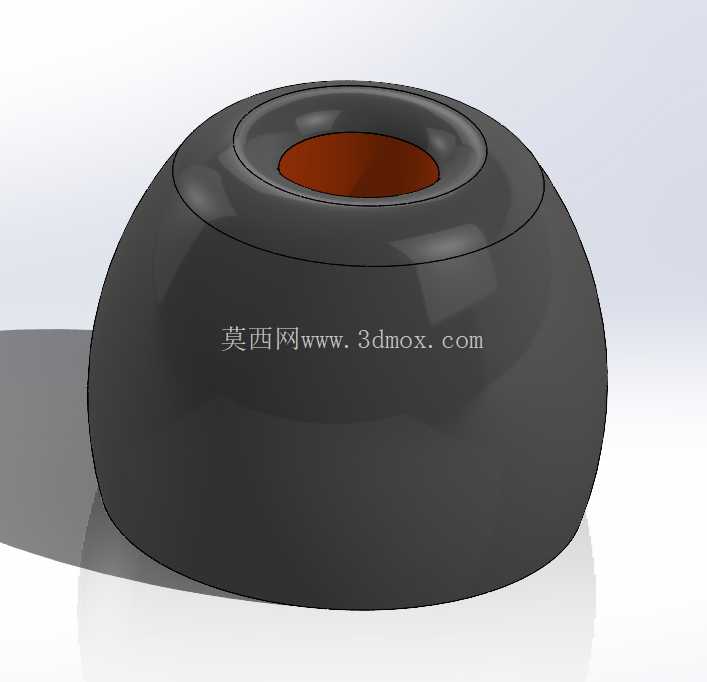

　　这款替换耳尖在设计时首先匹配了原耳机出音嘴的安装尺寸，内孔直径严格对应原出音嘴的外径，采用小过盈的配合公差，安装时依靠TPU材质本身的弹性形变卡紧在出音嘴的限位槽位置，不需要额外的粘接固定，拆装时只需要轻微施力即可拔下，方便后续清洁或者再次更换。外形设计上采用了圆润的弧面过渡结构，整体呈上窄下宽的类椭球造型，外壁的弧度参考了亚洲人常见的耳道轮廓曲率，佩戴时不会出现尖锐棱角压迫耳道壁的情况，长时间佩戴也能减少胀痛感；顶部的出声孔位置做了0.2mm的倒角处理，避免安装时毛边堵塞出音通道，影响声音输出。

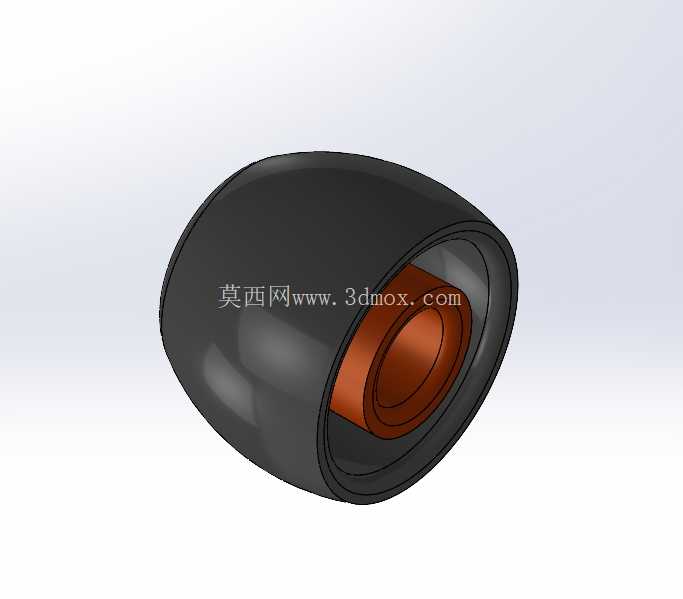

　　材质选择上适配FDM工艺的TPU柔性耗材，打印时不需要额外的支撑结构，外壁0.3mm的壁厚既保证了足够的结构强度，插拔时不会出现撕裂破损，又保留了合适的软度，能够贴合耳道形成有效密封；底部的安装端面做了0.1mm的平面度控制，安装后能够和耳机的出音嘴端面完全贴合，不会出现缝隙导致的漏音问题。从安装边界来看，这款耳尖的整体高度控制在8mm以内，最大外径12mm，安装后不会突出耳机本体过多，放入充电仓时不会出现仓盖无法闭合的情况，完全匹配原耳机的收纳空间。

　　实际建模过程中，对耳尖的内壁做了细微的环形防滑筋设计，筋高0.1mm，既不会增加安装时的插入阻力，又能增大和出音嘴之间的摩擦力，避免运动过程中耳尖脱落留在耳道内的风险；外壁做了哑光质感的表面处理，减少和耳道皮肤的粘连感，佩戴和取下时更加顺滑。这类3D打印的替换配件，解决了小众型号耳机配件难寻的问题，不需要开模就可以小批量制作，尺寸精度可以控制在0.1mm以内，完全满足日常使用的装配需求，对于耳机使用者来说，只需要按照对应型号的尺寸打印，就可以快速替换损坏的原装耳尖，延长耳机的整体使用寿命，避免因为小配件损坏导致整副耳机报废的情况。设计时也充分考虑了3D打印的工艺特性，整个模型没有倒扣结构，不需要添加支撑就可以直接打印，打印完成后只需要简单去除底部的打印层纹就可以直接使用，不需要后续的打磨或者表面处理工序，普通的桌面级FDM打印机就可以完成制作，耗材成本极低，适合个人用户自行制作替换。
