带软硬调节气缸的山地车避震弹簧结构

　　这套避震结构主要应用在山地自行车的后减震安装位，也可适配部分重载电动自行车、越野滑板车的悬架系统，核心作用是吸收越野骑行过程中路面传递的颠簸冲击，避免轮组跳动导致的抓地力丧失，同时降低骑行者受到的振动反馈，提升长距离越野骑行的操控稳定性与舒适度。结构上采用螺旋弹簧搭配压缩空气缸的组合方案，区别于传统纯弹簧避震的单一刚度特性，这套结构可通过调整气缸内的压缩空气压力，匹配不同体重骑手、不同骑行路况的减震刚度需求——比如在碎石密集的林道穿越场景下，可适当降低气缸气压，让弹簧初始压缩行程更软，充分吸收高频小幅振动；在飞包落差较大的自由骑场景下，可提升气缸气压，增大减震器的支撑力，避免触底风险，同时保留螺旋弹簧应对大冲击的线性形变优势，不会出现纯气压避震高压缩比下的刚度陡增问题。

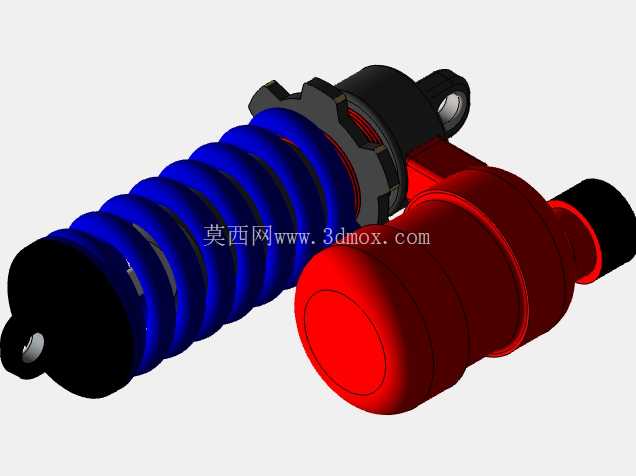

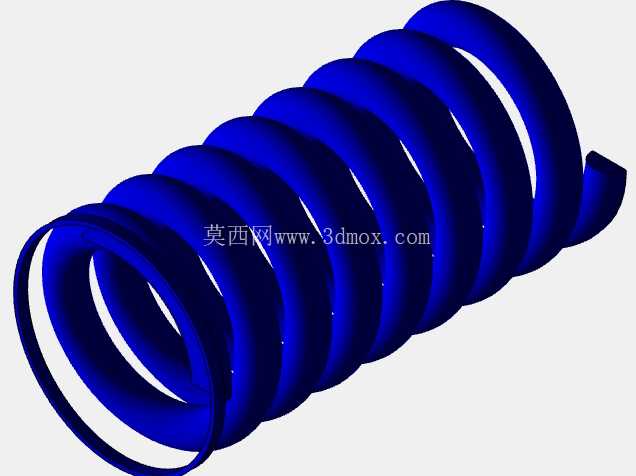

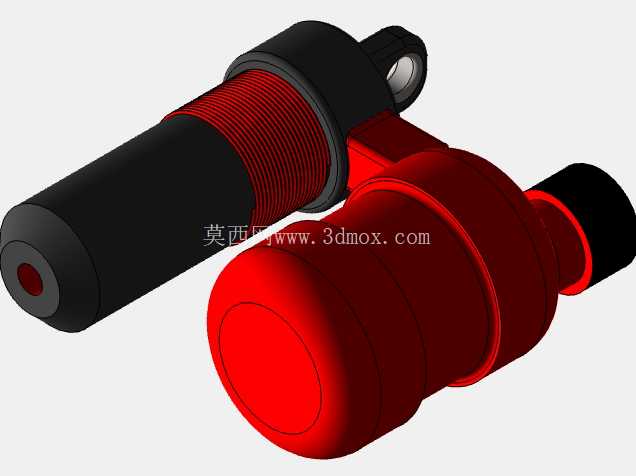

　　设计过程中首先明确了安装边界：两端采用吊耳式铰接结构，适配常规山地车后三角的安装孔位间距，整体外径控制在常规后避震的安装空间范围内，不会与车架后下叉、碟刹夹器、变速传动组件产生运动干涉；螺旋弹簧的节距经过渐变设计，初始段节距较小，应对小振动时形变灵敏，中后段节距逐步增大，大冲击下提供足够的支撑力，避免弹簧并圈失效。配套的压缩空气缸与弹簧同轴布置？不对，图中是并列布局，气缸与弹簧平行安装在两端的连接座之间，气缸内部设置阻尼活塞，活塞杆与端盖之间采用双唇形密封圈，避免骑行过程中泥水侵入导致的漏气、阻尼失效问题，气缸端盖上预留充气接口，可通过常规避震打气筒调整气压，无需专用工具。

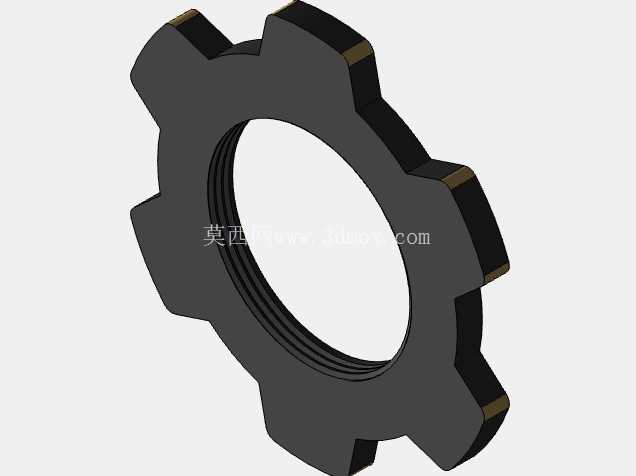

　　结构的运动行程经过匹配设计，弹簧的最大压缩量与气缸的活塞行程完全同步，不会出现运动卡滞；两端的铰接孔内置耐磨衬套，可降低车架连接轴的磨损，长期使用后仅需更换衬套即可维护，无需更换整个避震总成。建模过程中还原了所有装配关系：弹簧两端的磨平支撑圈与连接座的定位槽完全贴合，气缸的缸筒与端盖采用螺纹连接加密封圈的密封结构，调节旋钮的齿形结构也做了还原，可直观展示阻尼调节、气压调整的工作逻辑，对于做山地车悬架设计、改装配件开发的从业者来说，可直接参考其结构比例、安装尺寸做适配性设计，也可用于骑行装备结构的教学演示，直观展示油气混合避震的工作原理，区别于纯结构展示的模型，这套结构的尺寸比例完全参照市售主流山地车后避震的实际参数，安装孔距、弹簧刚度匹配、气缸容积都经过合理性校验，不存在结构干涉、运动行程不匹配的设计问题，可直接用于结构验证、3D打印样件的功能测试。
