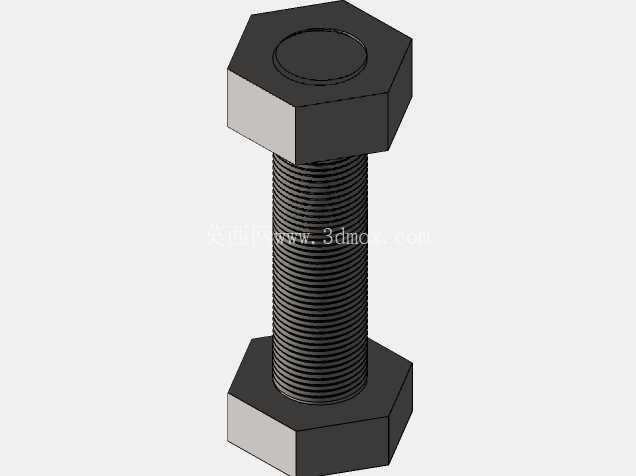

六角头螺栓配套六角螺母紧固连接件

在各类机械装配、工装夹具搭建、汽车冲压模具装调、生产线设备维护场景里，螺纹紧固件是最基础也最核心的连接单元，这套六角头螺栓配六角螺母的组合，是机械结构里应用覆盖度最广的可拆卸紧固方案。从设计逻辑上看，六角头的选型优先考虑了现场装配的通用性，不管是使用开口扳手、套筒扳手还是活动扳手，都能找到稳定的施力面，六个受力面均匀分布，相比四方头能在更小的回转空间里完成拧紧操作，适合模具内部狭窄安装位、设备框架拼接处等操作空间受限的工况。螺栓部分采用全螺纹设计，整个杆身都加工有连续的三角螺纹，这种设计的优势在于连接时的有效啮合长度可以根据被连接件的总厚度灵活调整，不需要严格匹配光杆段的长度，在现场临时改配、不同厚度板材叠接的场景里适配性更强，不需要额外准备多种长度规格的紧固件就能完成装配。螺纹的牙型选用普通公制三角粗牙，牙型角60度，这种牙型的自锁性能满足常规静载荷下的连接需求，加工难度低，配套的丝锥、板牙都是车间常备工具，后期维护时如果出现螺纹滑牙损伤，现场就能快速修复，不需要定制特殊规格的攻丝工具。配套的六角螺母和螺栓螺纹参数完全匹配，螺母的厚度设计兼顾了受力强度和空间占用，足够的啮合圈数能避免螺纹受力时出现滑牙、脱扣的问题，同时六角外形和螺栓头尺寸对应，装配时可以两端同时施力，快速完成预紧。从安装边界来看，这类紧固件的使用需要预留足够的扳手操作空间，螺栓头和螺母的外接圆直径决定了安装位周边需要留出的避让尺寸，避免装配时扳手和周边结构发生干涉；螺栓的穿入方向通常会结合设备的维护便利性设计，尽量让螺母处于便于后期复紧的一侧，在有振动的工况下使用时，还可以配合弹簧垫圈、止动垫片使用，提升连接的防松性能。在汽车冲压模具的装配场景里，这类紧固件常用于模具模板的拼接、导柱导套的固定、卸料板的连接，需要承受冲压过程中的周期性冲击载荷，因此螺纹的加工精度、螺栓和螺母的材质强度都需要匹配对应的载荷等级，避免长期冲击下出现连接松动、螺纹断裂的问题。在通用设备机架搭建中，这类紧固件用于铝型材框架的拼接、钣金护罩的固定，全螺纹的设计可以灵活调整锁紧位置，方便后期调整护罩的安装位置、增减框架上的附属配件。设计这套三维模型时，严格按照常规紧固件的外形比例建模，螺栓头和螺母的六角对边、对角尺寸符合通用五金件的尺寸规范，螺纹部分采用真实的螺旋牙型建模，而不是简单的贴图示意，方便结构设计师在做装配干涉检查时，能准确判断螺纹啮合长度、螺栓伸出螺母的余量是否符合设计规范——通常装配要求螺栓拧紧后露出螺母2-3个螺距，既保证足够的啮合强度，也不会因为伸出过长占用额外空间、刮碰周边的管线或操作人员。很多新手设计师在做装配设计时，容易忽略紧固件的安装操作空间，只预留了螺栓和螺母的放置空间，没有留出扳手转动的位置，导致后期装配时无法拧紧，这套模型在建模时也保留了完整的外形细节，设计师在做三维布局时，可以直接调用模型模拟装配过程，提前校验操作空间是否充足，减少后期加工装配时的整改成本。另外，六角头的端面做了轻微的倒角处理，既可以去除加工时的锐边毛刺，避免装配时割伤操作人员，也能让螺栓更容易穿入安装孔，起到导向对中的作用；螺母的两端也做了同样的倒角处理，螺纹入口处的倒角能让螺母顺利旋入螺栓端部，不会出现螺纹错牙的问题。在不同的应用场景下，这类紧固件可以选择不同的表面处理方式，比如普通场景下的发黑处理、潮湿环境下的镀锌处理、有防腐要求的不锈钢材质，但基础的外形尺寸、连接逻辑都是一致的，这套三维模型的外形结构完全符合通用紧固件的尺寸规范，可以直接用于不同场景下的装配设计参考，不需要重新调整基础外形参数，只需要根据实际载荷需求调整材质、强度等级和表面处理要求即可。
